Réglage de la machine de pliage

1. Réglage de l’écart de pliage

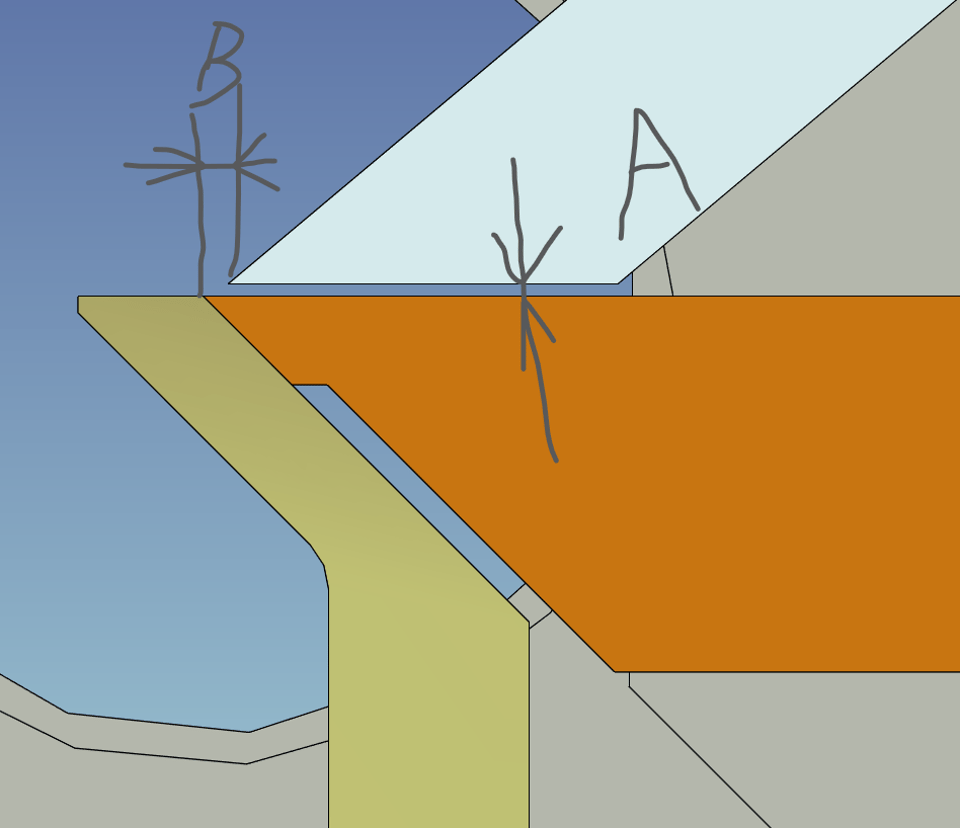

Comme indiqué sur l’image, B correspond à l’écart de pliage. En général, choisissez B = 2*t (épaisseur de tôle) ; en réglant l’axe excentrique dans l’image ci-dessous, la poutre de compression doit être desserrée et le réglage doit être effectué lorsque la compression est relâchée ; les deux extrémités doivent être réglées.

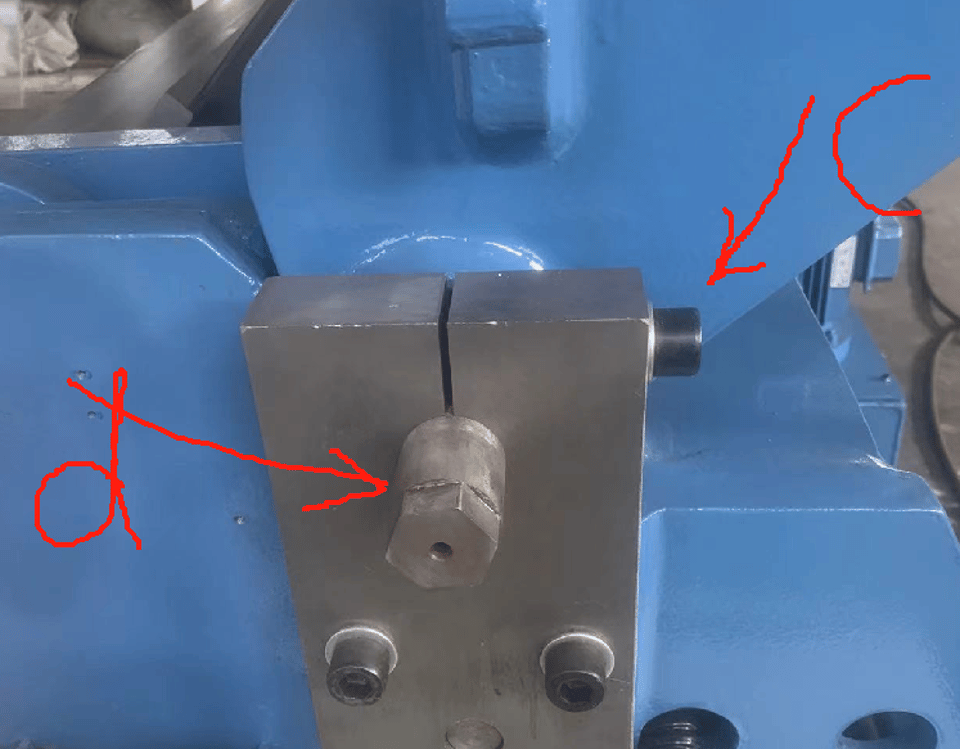

a) Desserrer la vis C，
b) Régler l’arbre excentrique d
c) Mesurer la taille de B
d) Bloquer la vis C

2. Réglage de la distance de serrage

A, dans l’image ci-dessus, correspond à la distance de pressage ; la valeur de A doit être inférieure de 0,1 à 0,2 mm à l’épaisseur de la tôle. Lorsque A est supérieure à l’épaisseur de la tôle, celle-ci ne peut pas être pressée. Lorsque A est bien plus petite que l’épaisseur de la tôle, la tôle sera comprimée en raison de la contrainte exercée aux deux extrémités. Cette force provoque la flexion de la table de travail et de la plaque de compression, ce qui entraîne la compression des deux extrémités de la tôle et l’impossibilité de comprimer la partie centrale. Ajustez la valeur de A en réglant la tige de piston du vérin hydraulique, et les deux extrémités doivent être réglées.
Ne placez rien sur la table de travail pour appuyer la poutre de pressage.

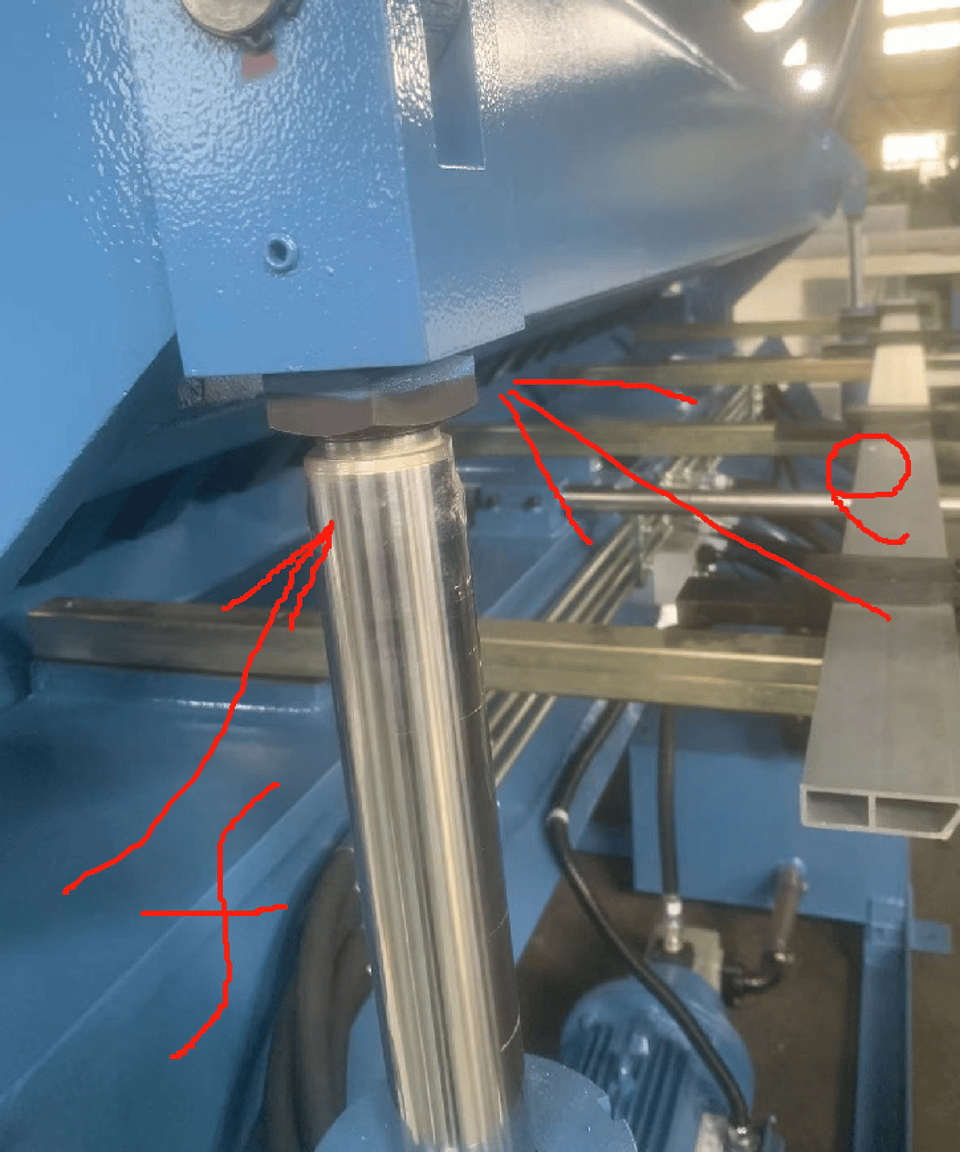

a) Desserrer l’écrou qui maintient le vérin hydraulique e
b) Sélectionner la tige de piston f
c) Mesurer la valeur de A
d) Bloquer l’écrou e

3. Le réglage de la pression centrale n’est pas assez serré

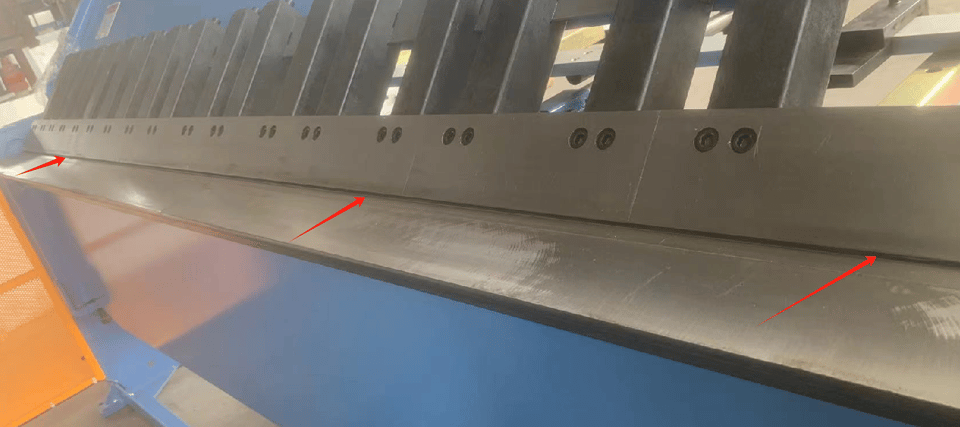

Si la poutre de pressage est comprimée sans placer la tôle, l’écart entre le moule supérieur et la table de travail sera nettement différent entre le centre et les deux extrémités.

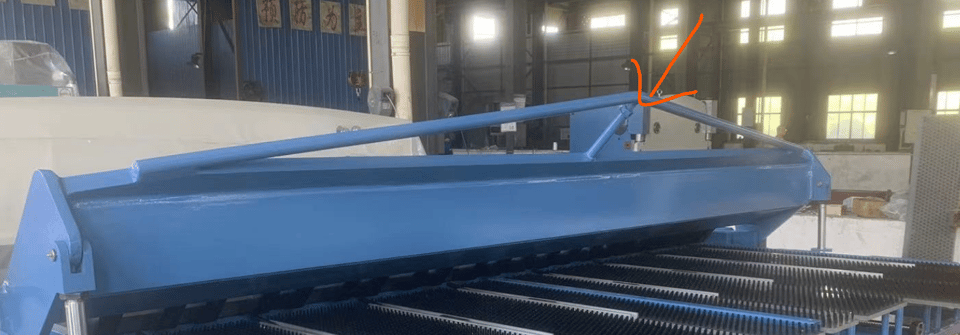

Il est nécessaire de régler la vis sur la poutre de compression comme indiqué ci-dessous
