Guide de répartition et de maintenance des valves du système hydraulique (moins de 200 tonnes)

1. Répartition des valves

Dans les systèmes hydrauliques de moins de 200 tonnes, les principales valves comprennent :

• Valve 1

• Valve 2

• Valve 3

• Valve 4

• Valve 5

2. Description fonctionnelle des valves clés

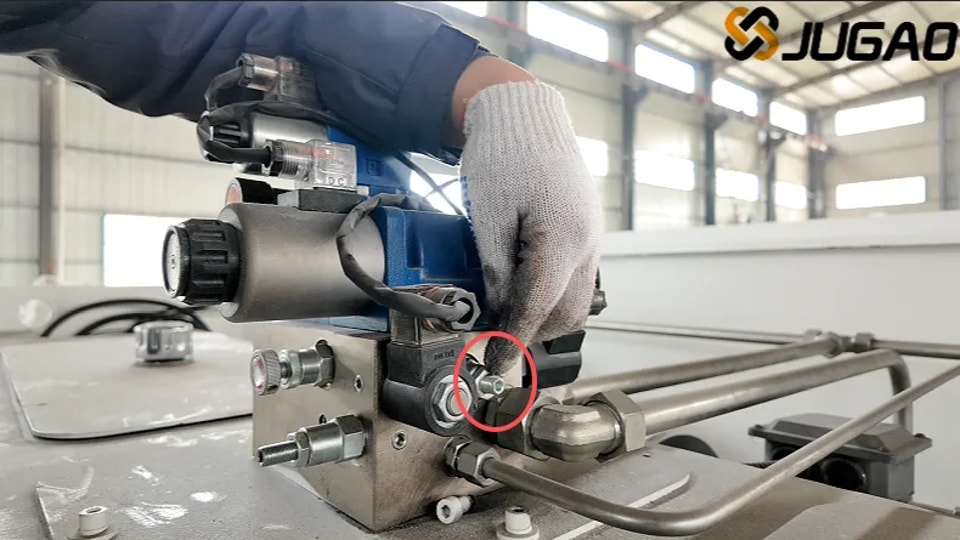

1. Valve de pression principale : Sert à régler la pression du système et constitue le composant central de régulation de pression du système hydraulique.

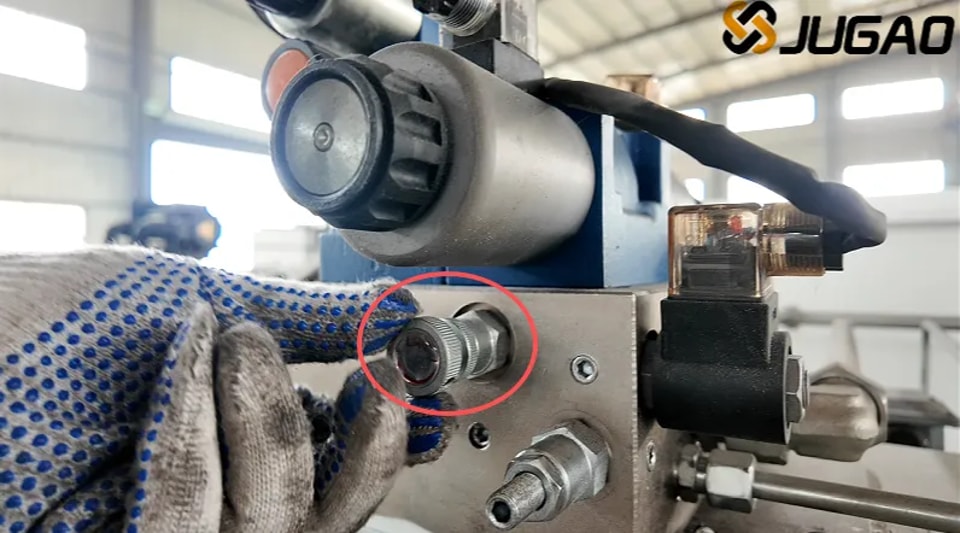

2. Valve de réglage de la vitesse de descente lente : Contrôle la vitesse de descente lente des actionneurs.

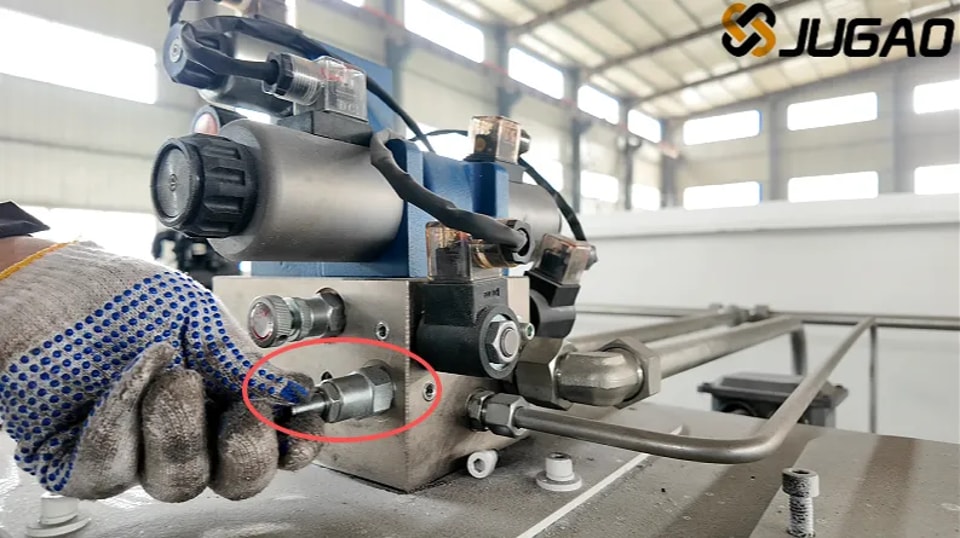

3. Soupape de sécurité : S’ouvre automatiquement lorsque la pression du système dépasse la valeur réglée afin de protéger la sécurité du système.

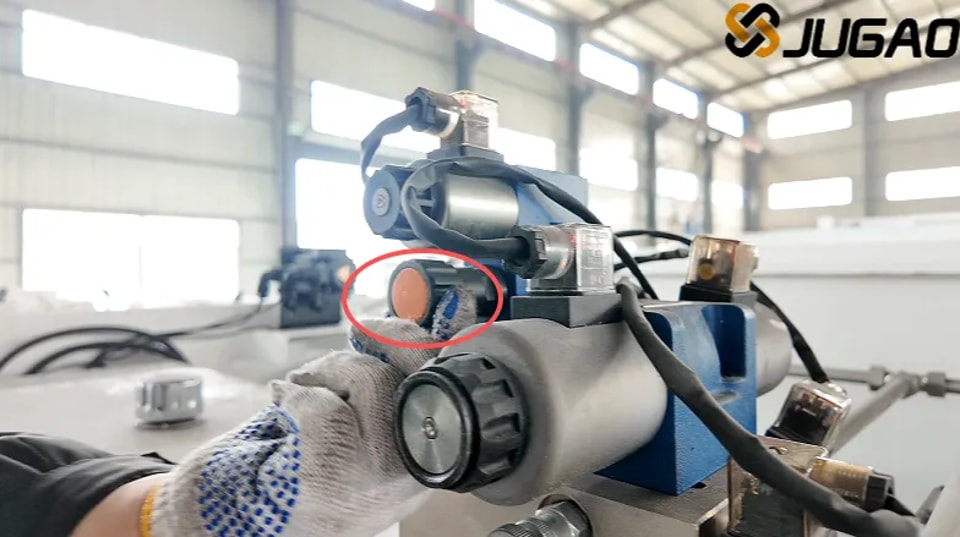

4. Valve de réglage de la vitesse de descente rapide : Ajuste la vitesse de descente rapide des actionneurs.

3. Problèmes courants et solutions

Descente automatique du coulisseau

Lorsque le coulisseau descend automatiquement à un certain niveau, il faut résoudre le problème en ajustant les réglages de pression de la soupape principale de pression ou de la soupape de sécurité. Étapes détaillées :

1. Coupez l’alimentation du système hydraulique afin de garantir une intervention en toute sécurité.

2. Repérez les vis de réglage de la soupape principale de pression ou de la soupape de sécurité.

3. Tournez lentement les vis de réglage pour ajuster progressivement la pression jusqu’à ce que le coulisseau cesse de descendre.

4. Après le réglage, testez le fonctionnement du coulisseau afin de confirmer que le problème est résolu.

2. Absence de pression du système

Lorsque le système ne présente aucune pression, vérifiez si le tiroir-piston des valves concernées fonctionne normalement. Étapes détaillées :

1. Coupez l’alimentation du système et relâchez la pression du circuit.

2. Démontez les valves concernées (par exemple, la soupape principale de pression).

3. Vérifiez si le tiroir-piston sous la valve peut se déplacer librement ; nettoyez ou remplacez le tiroir s’il est grippé.

4. Remontez les valves et assurez une bonne étanchéité.

5. Démarrez le système et vérifiez si la pression revient à la normale.

3. Remontage des valves

Lors du remontage des valves après démontage, veuillez prêter attention aux points suivants :

• Assurez-vous que les valves sont installées dans la bonne position et alignées avec les interfaces.

• Vérifiez l’intégrité des joints et remplacez-les si nécessaire.

• Effectuez un test de pression après l’installation afin de confirmer l’absence de fuite.

4. Précautions d’entretien

1. Vérifiez régulièrement l’état de fonctionnement des valves afin d’éviter tout grippage du tiroir-piston.

2. Gardez l’huile hydraulique propre, remplacez régulièrement l’élément filtrant et empêchez les impuretés de pénétrer dans les valves.

3. Évitez tout réglage de pression excessif pendant le fonctionnement afin de prévenir l’endommagement des valves.

4. Pour les problèmes complexes, contactez les techniciens professionnels JUGAO pour l’entretien.
