En matière d'amélioration des performances de conception, le système CAD intégré ESA S630 se distingue comme une solution robuste pour les concepteurs et ingénieurs. Si vous souhaitez comprendre comment cette plateforme CAD intégrée peut optimiser votre flux de travail de conception, vous êtes au bon endroit.

Dans cet article, nous explorerons les fonctionnalités distinctives du CAD intégré ESA S630 et démontrerons comment il améliore l'efficacité des processus et la précision de conception. Que vous soyez nouveau dans les logiciels CAD ou que vous cherchiez à améliorer votre configuration existante, ce guide offre des perspectives pratiques pour tirer parti de l'ESA S630 afin d'obtenir des résultats de conception supérieurs.

Introduction

Le système intégré de CAO ESA S630 offre des fonctionnalités avancées qui améliorent considérablement les flux de travail de conception, en particulier dans les applications de travail des métaux impliquant des presses plieuses. Un atout majeur du système est sa capacité à générer des composants graphiques critiques, tels que les sections supérieures et inférieures de la machine, le poinçon, la matrice et la pièce à plier. Cette approche intégrée permet aux concepteurs de valider les séquences de pliage avec précision, réduisant ainsi la probabilité d'erreurs et accélérant les processus de production. Le guide d'utilisation associé offre un accès simple à ces outils de dessin, aidant les utilisateurs à exploiter pleinement le potentiel de l'ESA S630 pour une fiabilité de conception et une productivité accrues.

Fonction de dessin

La fonction de dessin dans ESA S630 Integrated CAD simplifie et accélère grandement les premières phases de conception. En permettant de générer automatiquement des segments de ligne à partir des données saisies par l'opérateur, cet outil améliore à la fois la vitesse et la précision du dessin. Le système accepte la saisie de données en formats polaire et cartésien, le format polaire étant généralement recommandé pour sa facilité d'utilisation. Cette adaptabilité favorise la précision tout en minimisant les erreurs de saisie, établissant la fonction de dessin comme un atout essentiel pour un développement de conception efficace et résistant aux erreurs.

Réglage polaire des données de dessin

Le réglage des coordonnées polaires dans le CAD intégré ESA S630 joue un rôle crucial dans l'amélioration de la précision de conception, notamment dans les projets complexes. Cette fonctionnalité permet de définir les segments de dessin par leur longueur et leur angle—dans une plage de ±180,0°—garantissant ainsi une orientation et un placement exacts. Elle est particulièrement avantageuse dans les applications exigeant un contrôle dimensionnel rigoureux, comme la planification architecturale et l'ingénierie mécanique.

Les conventions pour saisir ces angles sont les suivantes :

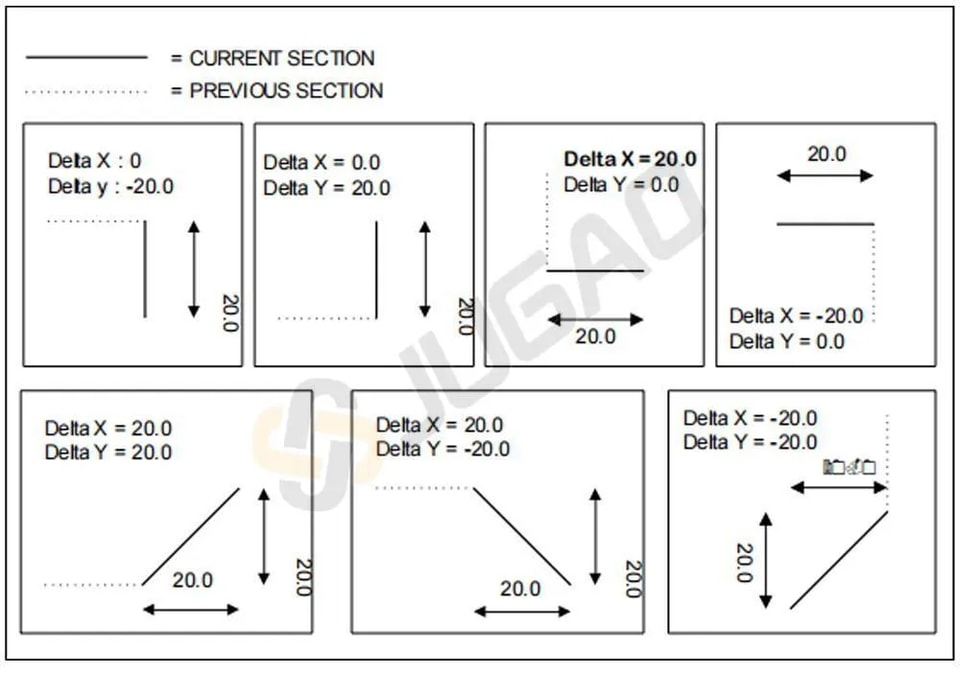

Réglage cartésien des données de dessin

Cette fonction permet de définir les sections qui composeront le dessin au moyen d'une paire de coordonnées identifiant la différence entre le début et la fin du segment.

Les coordonnées cartésiennes ne sont pas absolues mais se rapportent plutôt au début du segment et doivent être saisies.

Données générales

Avant de commencer le dessin d'un élément graphique, il est nécessaire de saisir certaines données générales qui varieront selon l'objet que vous souhaitez dessiner.

Les données à introduire dans cette phase sont décrites dans les chapitres spécifiques à chaque objet.

Page de dessin

La page de dessin dans le CAD intégré ESA S630 est un élément central de sa conception conviviale, conçue pour améliorer l'organisation et l'accessibilité des données de conception de manière transparente. Pour accéder à l'interface de dessin, sélectionnez simplement le [Ok] bouton avec votre doigt—cet accès intuitif n'est que le début de la conception réfléchie.

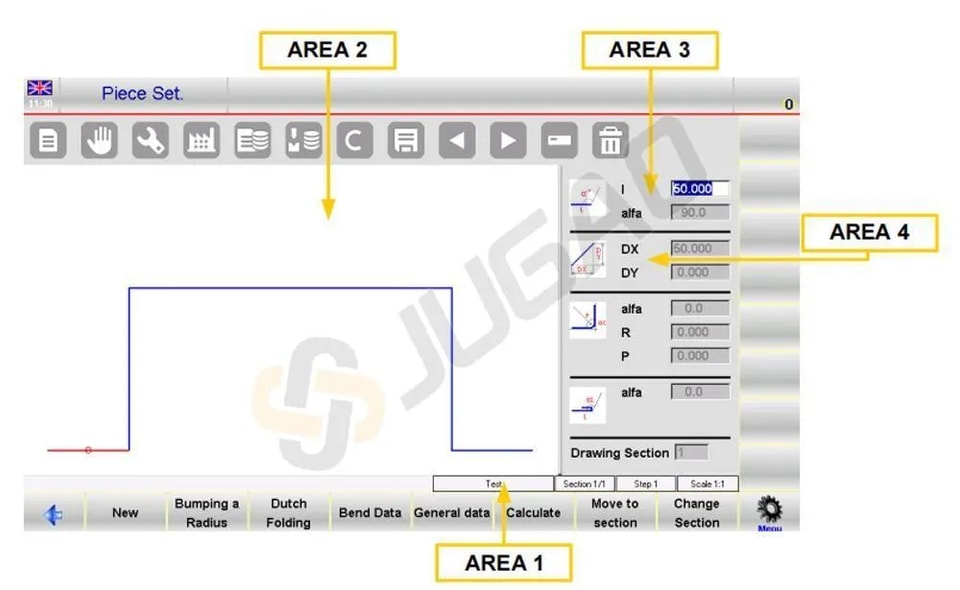

La page de dessin est structurée en plusieurs zones distinctes :

l Zone 1 : Informations de dessin ou barre d'état : Cette fenêtre affiche des détails essentiels tels que le nom du programme sur lequel vous travaillez, la section et le numéro d'étape du dessin en cours, ainsi que le facteur d'échelle. Ces informations en temps réel garantissent que vous êtes toujours conscient des spécificités de votre processus de conception.

l Zone 2 : Fenêtre de traçage graphique : Ici, la représentation graphique de votre dessin prend vie en fonction des données saisies. Elle sert de centre visuel où vos conceptions prennent forme, offrant un reflet immédiat de vos entrées.

l Zone 3 : Fenêtre de paramétrage polaire : Cette zone permet de saisir avec précision les données relatives à la longueur du côté à dessiner (' l ') et l'angle (' Alpha ') par rapport au côté suivant. Le paramétrage polaire améliore la précision et la flexibilité nécessaires aux conceptions complexes.

l Zone 4 : Fenêtre de paramétrage cartésien : Dans cette fenêtre, vous pouvez saisir les coordonnées cartésiennes ('DX' et 'DY'). Ces coordonnées reflètent la différence entre les coordonnées initiales et finales de la longueur à dessiner, ajoutant une autre couche de précision à votre conception.

Les fenêtres judicieusement organisées rationalisent non seulement le processus de dessin, mais améliorent également considérablement l'accessibilité et la gestion des données de conception. Avec la page de dessin CAO intégrée ESA S630, les concepteurs disposent d'une interface complète et intuitive qui soutient un développement de conception efficace et précis.

Saisie des données du dessin

Saisir des données avec précision et efficacité est un aspect critique de la création de dessins précis, et ESA S630 Integrated CAD excelle dans ce domaine grâce à ses fonctionnalités de saisie intuitives. Lorsque vous accédez pour la première fois à un dessin dans la Zone 2, la longueur standard du premier côté est automatiquement dessinée et mise en surbrillance en rouge, vous permettant de vérifier et d'ajuster facilement les paramètres initiaux. La direction initiale peut être rapidement modifiée en accédant au [Sous-menu] et en sélectionnant [Rotation] , garantissant ainsi une flexibilité dans votre processus de conception.

Comment saisir un dessin en mode polaire

Si le curseur n'est pas situé dans le champ 'l' de la Zone 3, il sera nécessaire d'appuyer sur le bouton [Sous-menu] et [Polar Format] pour activer le réglage du type polaire. Les valeurs à saisir sont les suivantes :

l La longueur du côté ; le côté sera redimensionné en fonction de la longueur saisie et le curseur passera dans le 'alpha' Champ pour le réglage de l'angle.

l L'angle par rapport à la longueur suivante.

La longueur décrite ci-dessus deviendra bleue ; la longueur suivante sera tracée, elle devient la longueur actuelle, elle sera affichée en rouge. Un cercle entoure la section actuellement en cours de saisie.

Après avoir terminé la saisie des données, le curseur passe dans le champ pour régler la longueur du nouveau côté. La saisie de cette paire de données doit être répétée jusqu'à ce que le dessin soit terminé.

Mise à jour des informations sur le dessin

Si les mesures saisies dépassent les dimensions de la fenêtre, le dessin sera automatiquement redimensionné ; le facteur d'échelle du dessin dans la Zone 1 sera mis à jour.

Chaque fois qu'une nouvelle longueur est tracée, le numéro de la longueur actuelle est affiché dans le ' étape' Champ de la Zone 1, il sera augmenté.

Terminer le dessin

Afin d'indiquer que le dessin est terminé, vous devez régler l'angle de la dernière longueur à zéro.

Comment sélectionner les données de dessin

Pour sélectionner les données de dessin, il est nécessaire de les parcourir avec ces deux boutons

Le bouton parcourt en arrière les données formant le dessin en mode séquentiel, passant étape par étape entre les 'alpha' et le 'l' Champ. Le défilement avance à travers les données en mode séquentiel, en passant étape par étape dans le 'l' Champ. Lorsque vous faites défiler les données d'un dessin, la longueur relative aux données affichées sera mise en évidence et le numéro de l'actuel étape sera affiché dans la Zone 1.

Modifier les données du dessin

Pour modifier les données du dessin, il faut :

· sélectionner la valeur.

· saisir la nouvelle valeur.

· appuyer sur [Ok] pour accepter la nouvelle valeur.

· le dessin sera tracé en fonction de la nouvelle valeur saisie.

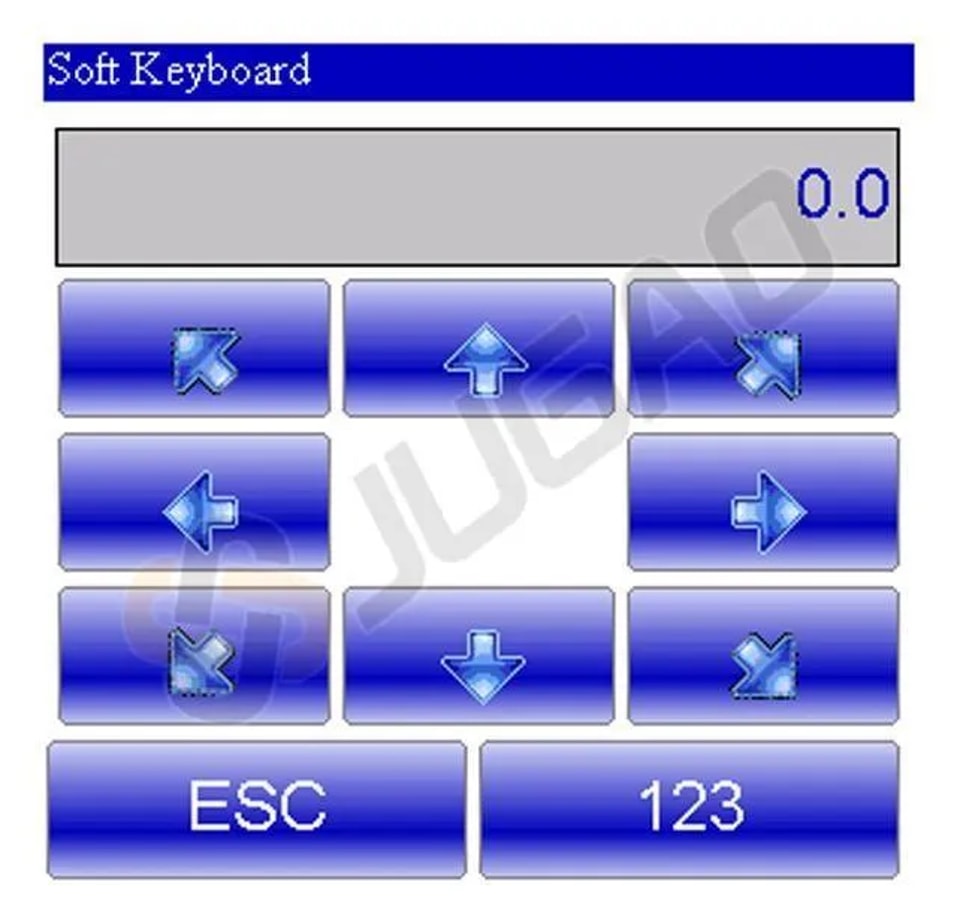

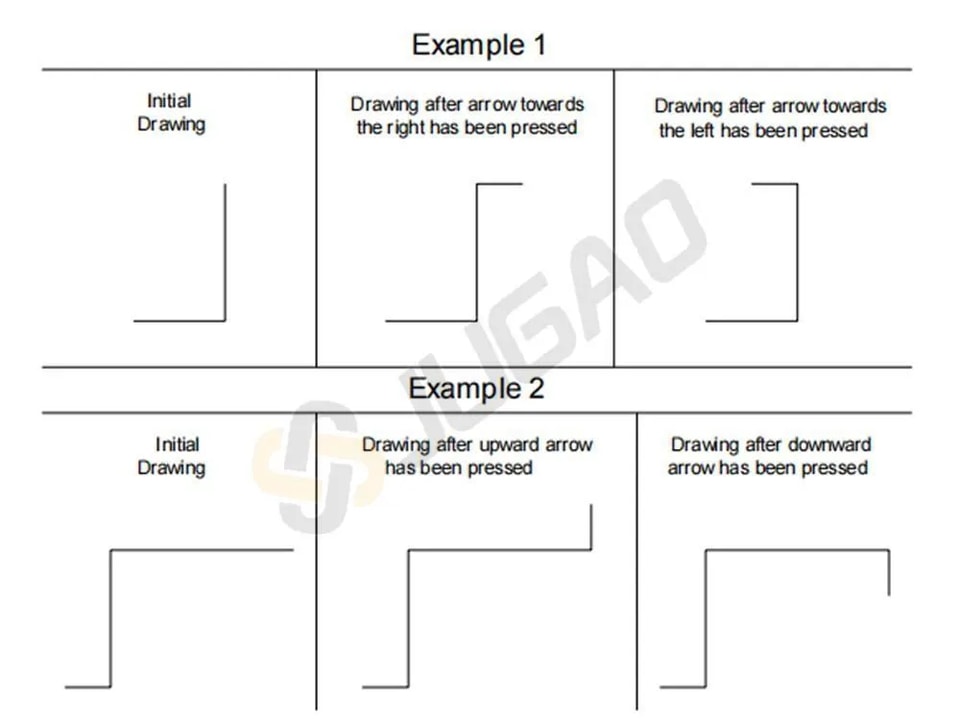

Utilisation des flèches directionnelles du clavier logiciel

Les touches directionnelles déplacent la longueur horizontalement ou verticalement.

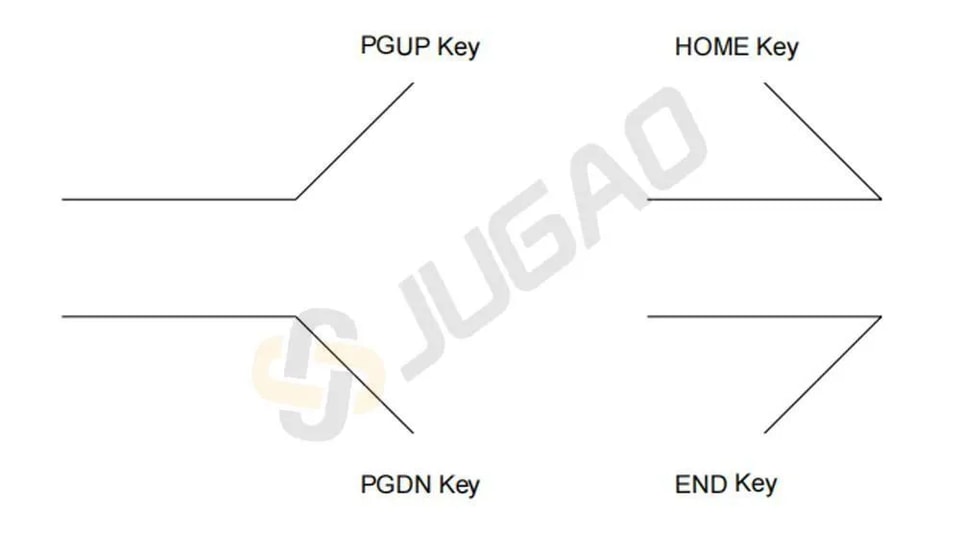

Utilisation des flèches directionnelles et des touches d'un clavier externe

Dans notre CNC, il est possible de connecter un clavier externe ps2 ou USB.

Les touches directionnelles se déplacent en diagonale à travers les segments.

L'angle existant est automatiquement saisi dans le 'alpha' Champ entre la longueur actuelle et le côté tracé en fonction de la touche directionnelle qui a été pressée.

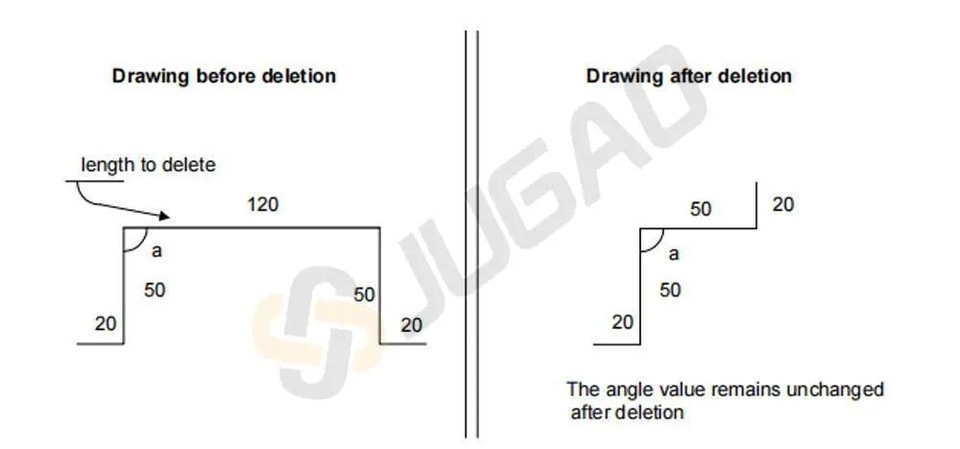

Comment supprimer une longueur du dessin

Avec ESA S630 Integrated CAD, supprimer une longueur implique de sélectionner la section souhaitée et d'appuyer sur un bouton. La longueur supprimée ajuste la longueur suivante en fonction de l'angle précédent.

Si la dernière longueur est supprimée, elle revient à une longueur standard. Pour supprimer la longueur finale, naviguez vers les données précédentes avant de terminer le dessin.

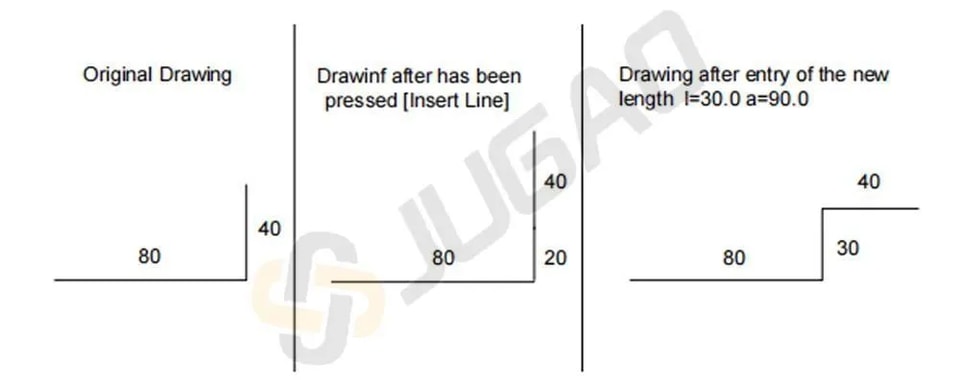

Comment entrer une longueur dans le dessin

Insérer une nouvelle longueur est simple avec ESA S630 Integrated CAD. En appuyant sur le bouton approprié et en sélectionnant ' 1>> Insérer ', vous pouvez ajouter une longueur avant la longueur actuelle. La longueur nouvellement insérée sera initialement standard, prolongeant effectivement la longueur actuelle de 20 mm. Pour atteindre vos spécifications de dessin souhaitées, entrez simplement les valeurs nécessaires pour la nouvelle longueur.

Si vous rencontrez des difficultés avec la fonction Insérer, une approche pratique consiste à naviguer jusqu'au point d'insertion, à supprimer toutes les longueurs suivantes et à refaire le dessin.

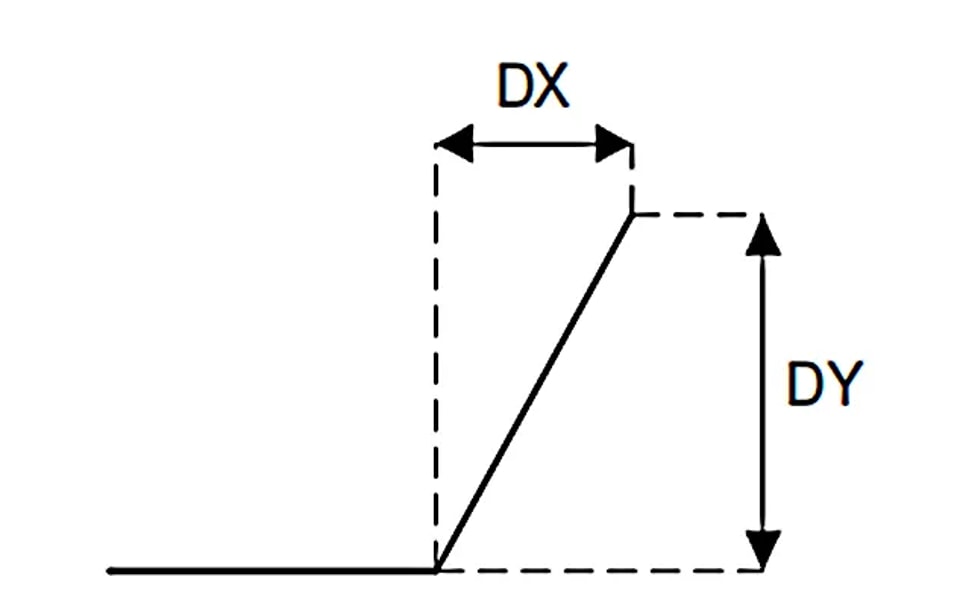

Comment utiliser le format cartésien

Pour améliorer votre flux de travail de conception avec ESA S630 Integrated CAD, l'utilisation efficace du format cartésien est cruciale. Lorsque le format polaire n'est pas réalisable, ESA S630 Integrated CAD vous permet de définir des segments en format cartésien.

Appuyez simplement sur ' [Sous-menu] ' puis sur ' [Cartesian Editor]' ' à la longueur de dessin souhaitée. Dans la Zone 4, entrez la différence horizontale dans le champ ' DX' ' et la différence verticale dans le champ ' DY' ', en confirmant chaque avec ' [Ok] .

Pour revenir au format polaire, appuyez sur ' [Polar Editor] . Cette flexibilité dans ESA S630 Integrated CAD vous permet d'adapter efficacement vos conceptions, garantissant la précision et optimisant votre flux de travail.

Conclusion

En résumé, le système ESA S630 Integrated CAD offre une suite complète de fonctionnalités puissantes qui améliorent considérablement l'expérience de conception. En tirant parti de ses capacités de dessin avancées, de ses paramètres précis de coordonnées polaires, de son interface de dessin conviviale et de ses méthodes de saisie de données rationalisées, les concepteurs peuvent optimiser les flux de travail, améliorer la précision et obtenir des résultats de conception supérieurs. L'intégration de ces fonctionnalités clés fait de l'ESA S630 un outil essentiel pour les projets de conception contemporains.

Pour explorer davantage comment ESA S630 Integrated CAD peut améliorer votre efficacité et votre précision de conception, nous vous invitons à découvrir des ressources supplémentaires disponibles sur notre site web. Pour des demandes spécifiques ou des conseils personnalisés, notre équipe d'experts reste facilement disponible pour fournir un soutien. Nous nous engageons à vous aider à libérer le plein potentiel de vos flux de travail de conception grâce aux capacités avancées d'ESA S630 Integrated CAD.
