Si vous êtes nouveau dans la programmation ESTUN E300, ce guide est conçu spécialement pour vous. De nombreux nouveaux utilisateurs sont impatients de tirer parti du plein potentiel de ce système de contrôle hautement adaptable, et cet article vous guidera à travers les conseils de base pour débutants afin de démarrer votre parcours de programmation. Réputé pour son efficacité et sa flexibilité, le système de contrôle ESTUN E300 peut être maîtrisé avec des connaissances fondamentales solides—ce guide vous fournira exactement cela, que vous cherchiez à améliorer la précision de votre programmation ou simplement à comprendre les opérations fondamentales.

Table des matières

1. Structure de la page d'interface

2. Programmation en une étape

3. Programmation en plusieurs étapes

4. Déplacement manuel de l'axe

5. Configuration des paramètres de la matrice

6. Méthodes de correction du pliage

7. Foire aux questions (FAQ)

￮ Dépannage des erreurs de programmation courantes

￮ Amélioration de la précision des résultats de programmation

8. Conclusion

Structure de la page d'interface

Comprendre la structure de page de l'interface de programmation ESTUN E300 est la clé d'une navigation et d'une opération fluides. Après avoir allumé l'appareil et attendu le chargement du système, l'écran affiche automatiquement la page par défaut Single-Step. L'interface entière est divisée en cinq sections principales, chacune ayant un rôle fonctionnel spécifique, et se familiariser avec chaque partie est essentiel pour les opérations de base.

Barre de titre

Cette section est visible sur chaque page d'interface, et son contenu d'affichage est fixe de gauche à droite : Nom de la page, État du système et Mode d'opération.

• Nom de la page : Affiche le nom de la page d'opération actuelle, comme SingleStep, Multi ou Program.

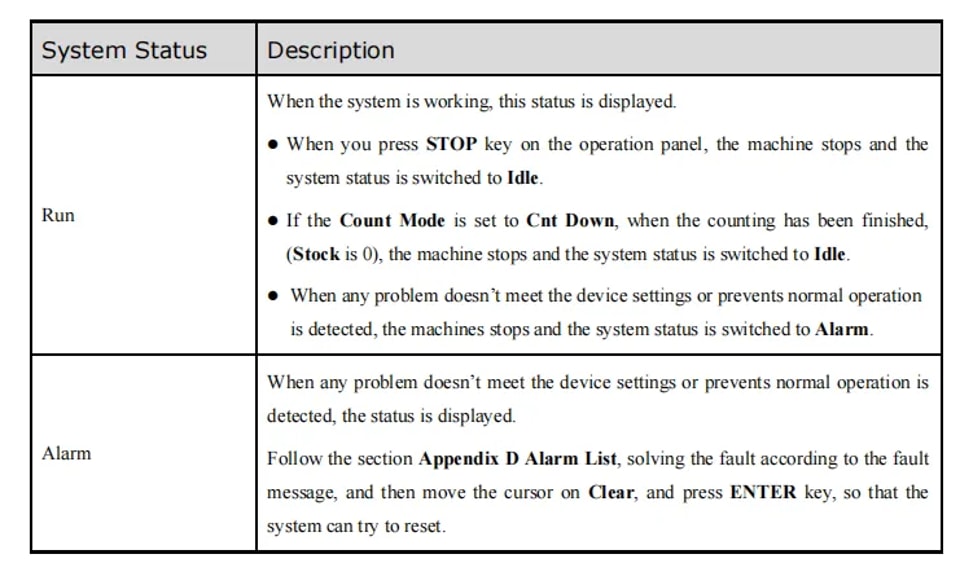

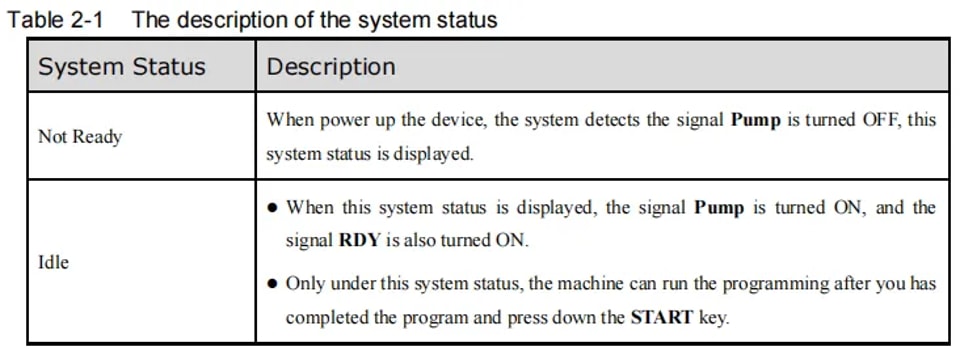

• État du système : Affiche l'état de fonctionnement en temps réel du système, avec un total de six options d'état différentes pour l'ESTUN E300.

• Mode d'opération : Indique le mode opérationnel actuel de l'appareil, avec trois modes distincts disponibles pour sélection.

Affichage de la position des axes

Cette zone montre les valeurs de position en temps réel des axes de la machine, un composant critique pour atteindre un contrôle de pliage précis. L'appareil standard ESTUN E300 est doté de fonctions de contrôle par défaut de l'axe X et de l'axe Y ; pour accéder à des fonctionnalités de contrôle d'axe plus avancées, il est recommandé de contacter l'équipe officielle de support technique d'ESTUN.

Zone des paramètres

Cette section affiche les informations de paramètres correspondant à la page d'opération actuelle—chaque page fonctionnelle a son propre ensemble unique de paramètres ajustables, tous présentés clairement ici pour une visualisation et une édition rapides.

Section d'information

Dans l'interface ESTUN E300, cette partie détaille chaque paramètre configurable, y compris les plages de valeurs éditables et les valeurs définies actuelles. L'heure système est également affichée sur le côté droit de cette section pour une référence facile pendant la programmation et l'opération.

Barre de navigation

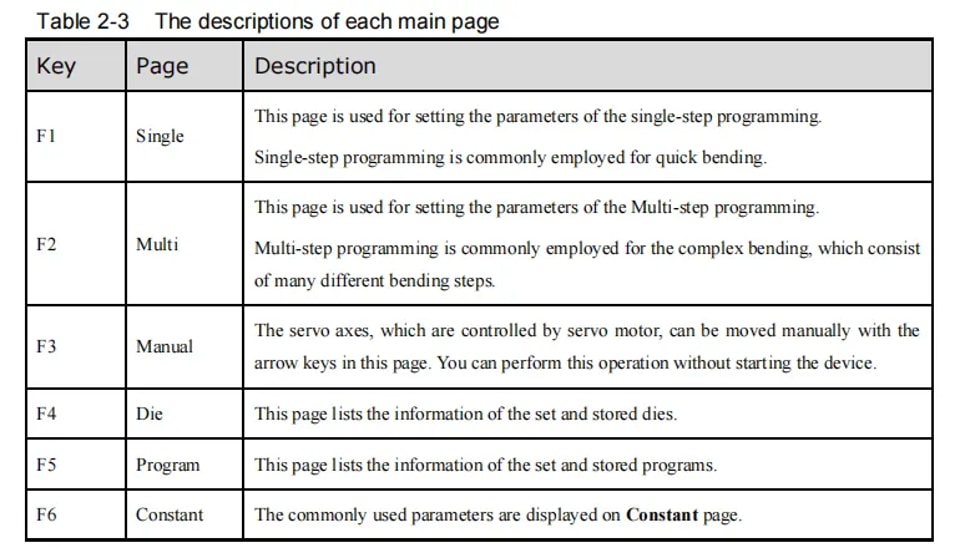

La barre de navigation correspond aux touches de fonction F1 à F6 sur le panneau d'opération, permettant une commutation en un clic entre les pages fonctionnelles principales du système. Pour la fonction spécifique de chaque touche et la description de la page correspondante, référez-vous au Tableau 2-3 dans le manuel d'utilisation officiel de l'ESTUN E300. Maîtriser la barre de navigation est une compétence de base qui rationalise toutes les opérations de programmation ultérieures.

La familiarité avec la structure de page ci-dessus vous permettra de naviguer avec compétence dans les diverses fonctions et paramètres de l'ESTUN E300, jetant une base solide pour une expérience de programmation fluide.

Programmation en une étape

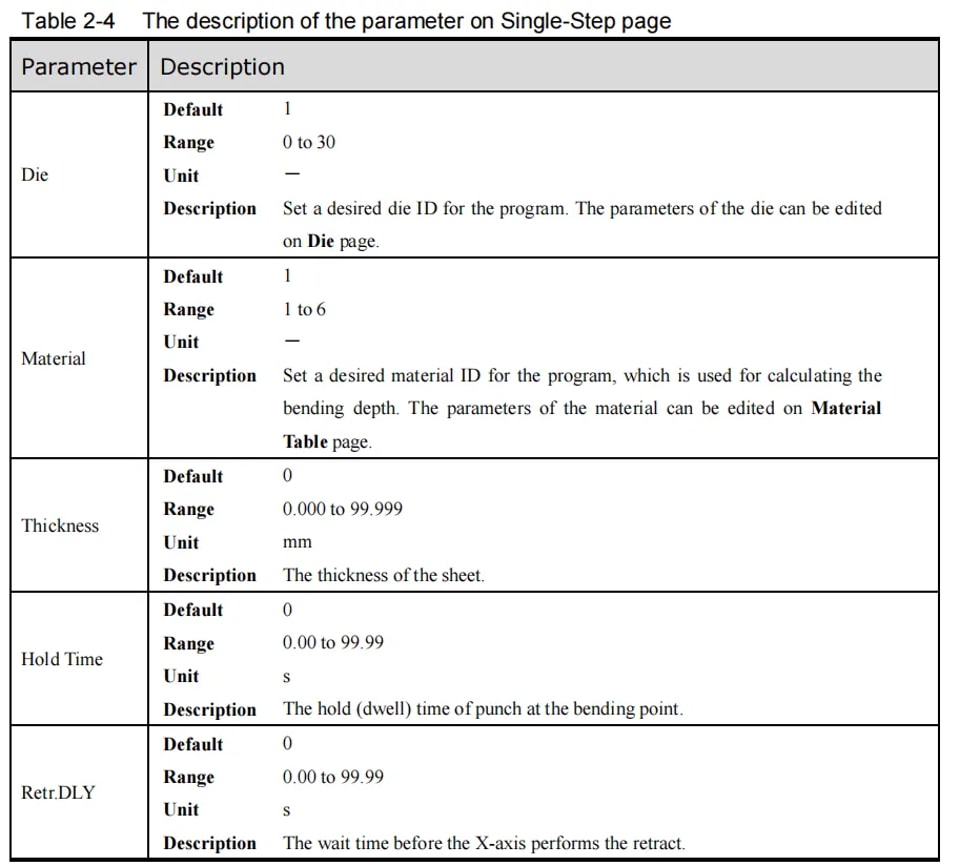

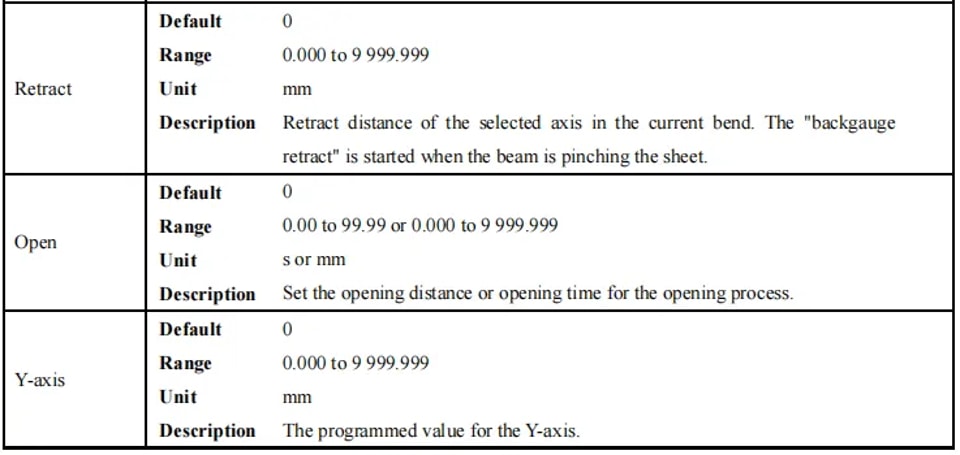

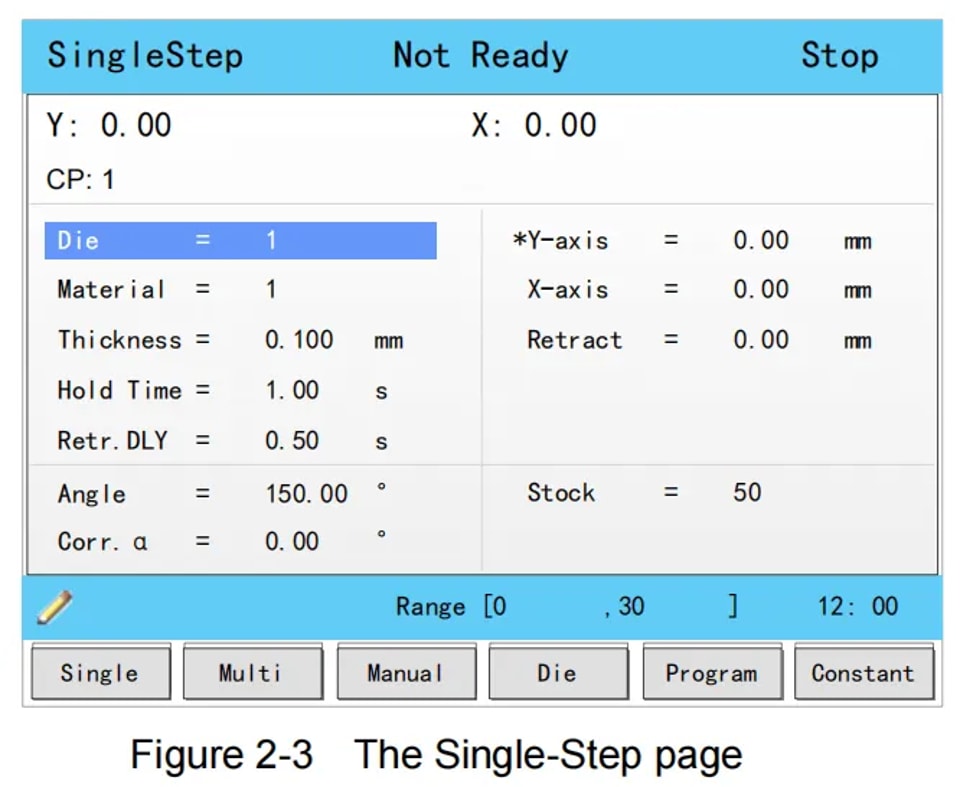

La programmation en une étape est la page de fonction par défaut pour l'ESTUN E300 (affichée immédiatement après la mise sous tension) et est spécialement conçue pour les opérations de pliage rapides qui ne nécessitent qu'un seul ensemble de paramètres de pliage. Vous pouvez également accéder manuellement à cette page en appuyant sur la touche de fonction F1 sur le panneau de commande. Le tableau 2-4 du manuel d'utilisation fournit une explication détaillée de tous les paramètres ajustables sur cette page, ce qui constitue une référence utile pour l'édition des paramètres.

Exemple pratique de programmation

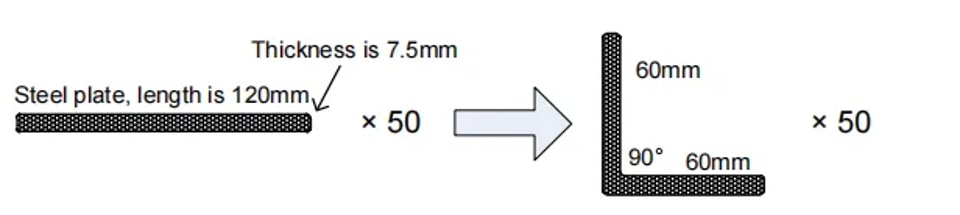

Prenons le pliage d'une tôle d'acier de 120 mm comme exemple concret pour détailler le processus de programmation en une seule étape.

Les exigences de pliage du noyau sont : position sur l'axe X réglée à 60 mm, angle de pliage de 90°, épaisseur de la tôle d'acier de 7,5 mm et valeur de stock de 50. Nous utilisons une programmation basée sur l'angle, avec l'ID de la matrice réglé sur 1. Sur la base de l'expérience pratique, nous avons également défini des paramètres de processus auxiliaires : temps de maintien de 3 secondes, délai de rétraction de 2 secondes et distance de rétraction de 5 mm.

Les étapes de programmation spécifiques sont les suivantes :

1. Naviguez vers le paramètre Die et saisissez la valeur 1 ;

2. Sélectionnez le paramètre Material et entrez la valeur 1 ;

3. Trouvez le paramètre Thickness et saisissez 7,5 ;

4. Réglez le paramètre Hold Time sur 3 ;

5. Saisissez 2 pour le paramètre Retr. DLY (retrait retard) ;

6. Réglez le paramètre de position de l'axe X sur 60 ;

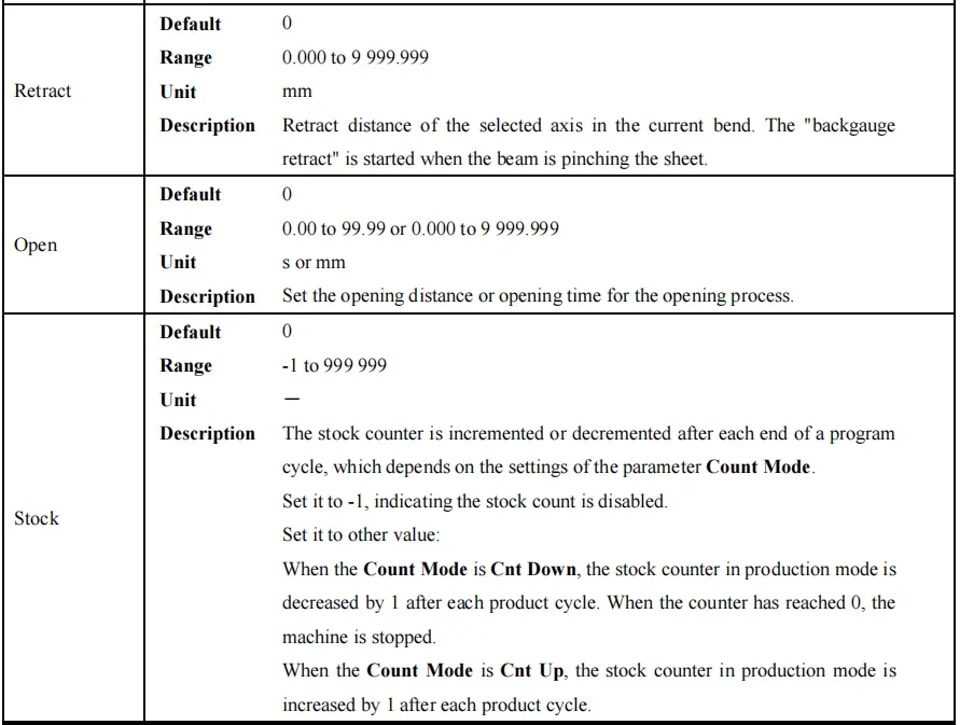

7. Saisissez 5 pour le paramètre Retract distance ;

8. Sélectionnez le paramètre Angle et entrez 90 ;

9. Réglez le paramètre Stock sur 50.

Avant de commencer l'opération, assurez-vous que le mode Count sur la page Constant est réglé sur Cnt Down. Enfin, appuyez sur la touche START du panneau de commande — l'axe servo effectuera automatiquement l'étalonnage de position, et la machine est prête pour la production formelle une fois l'étalonnage terminé.

Programmation en plusieurs étapes

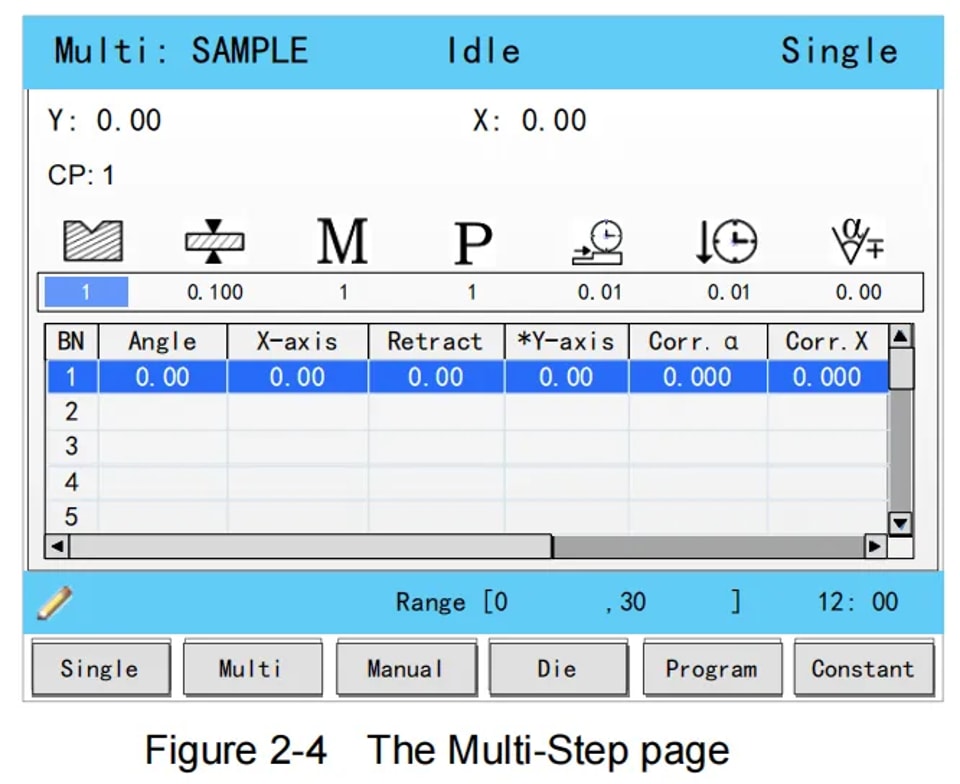

La programmation multi-étapes est utilisée pour les processus de pliage complexes nécessitant plusieurs ensembles de paramètres et d'étapes de pliage différents, et vous pouvez accéder à cette page fonctionnelle en appuyant sur la touche de fonction F2.

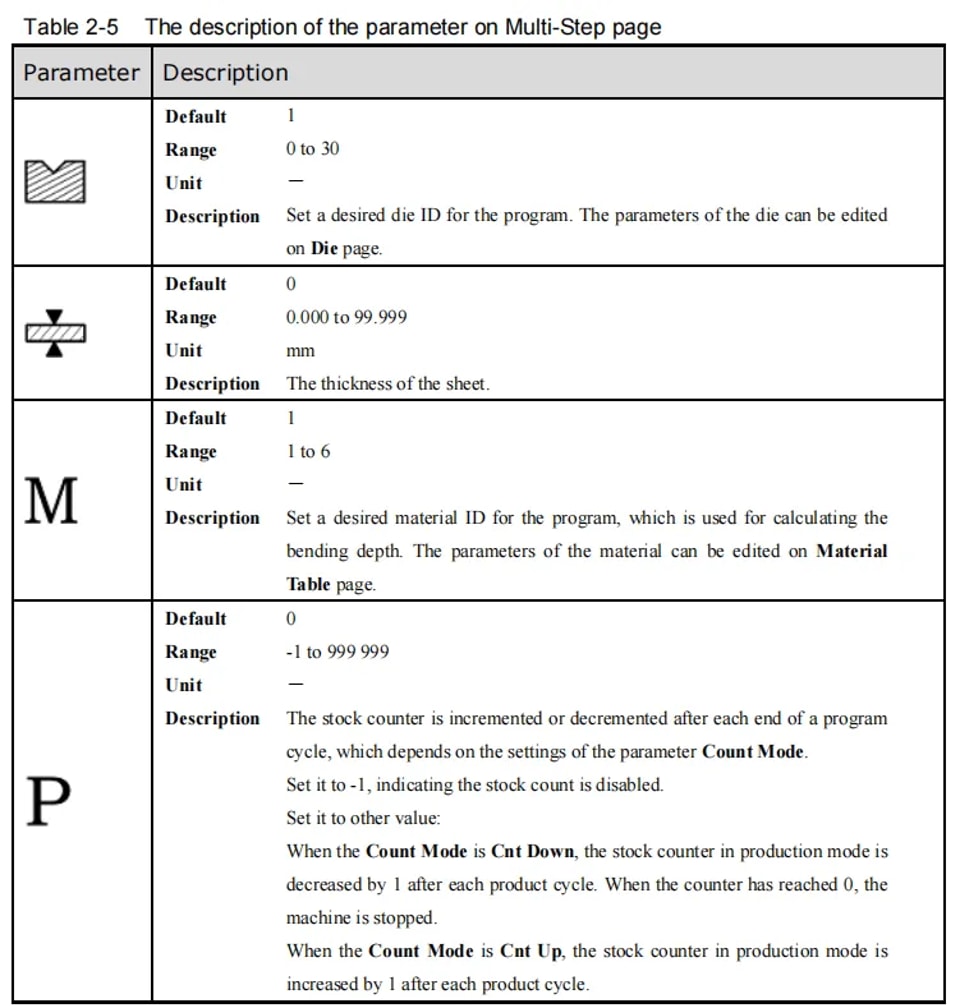

Tous les paramètres de cette page sont détaillés dans le tableau 2-5 du manuel d'utilisation officiel, qui peut être consulté lors de la configuration et de la modification des paramètres.

Exemple pratique de programmation

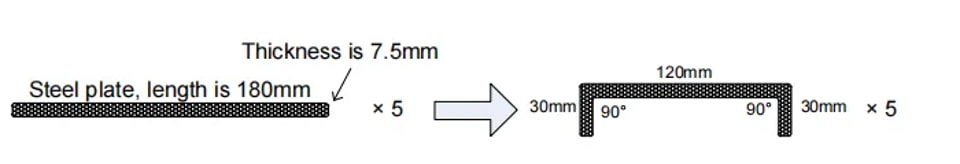

Nous utilisons le pliage d'une plaque d'acier de 180 mm pour démontrer le processus de programmation en plusieurs étapes. Cette tâche de pliage nécessite deux étapes distinctes : des angles de pliage de 90° pour les segments de 120 mm et 30 mm de la plaque d'acier, avec une épaisseur de plaque de 7,5 mm et une valeur de matière de 50 mm. Nous adoptons une programmation basée sur les angles, réglons l'ID de matrice sur 1 et configurons les mêmes paramètres de processus auxiliaires que l'exemple en une seule étape : temps de maintien 3 s, délai de retrait 2 s et distance de retrait 5 mm (type de matériau réglé sur acier, valeur 1).

Les étapes de programmation spécifiques sont les suivantes :

1. Déplacez le curseur vers le paramètre Die et saisissez 1 ;

2. Réglez le paramètre Thickness sur 7,5 ;

3. Sélectionnez le paramètre Material et entrez 1 ;

4. Saisissez 50 pour le paramètre Stock ;

5. Réglez le paramètre Retr. DLY sur 2 ;

6. Entrez 3 pour le paramètre Temps de maintien ;

7. Pour la première étape de pliage (BN 1), réglez le paramètre Angle à 90 ;

8. Pour BN 1, réglez le paramètre Position sur l'axe X à 30 ;

9. Pour BN 1, entrez 5 pour le paramètre Distance de rétraction ;

10. Confirmez tous les paramètres de la première étape en appuyant sur la touche ENTRÉE ;

11. Une boîte de dialogue contextuelle vous invitera à créer une nouvelle étape de pliage — cliquez sur OK pour confirmer ;

12. Pour la deuxième étape de pliage (BN 2), réglez le paramètre Position sur l'axe X à 120 ;

13. Pour BN 2, réglez le paramètre Distance de rétraction à 5 ;

14. Appuyez sur la touche DÉMARRER du panneau de commande pour lancer le processus de pliage multi-étapes.

Après les réglages ci-dessus, l'axe servo de l'ESTUN E300 effectuera automatiquement l'étalonnage de position pour chaque étape de pliage, et la production formelle pourra commencer une fois la machine prête.

Déplacement manuel de l'axe

Maîtriser le mouvement manuel des axes est une compétence fondamentale pour l'utilisation de l'ESTUN E300, car elle est essentielle pour le débogage de l'équipement et les ajustements fins des positions des axes servos. Les axes servos sont entraînés par des moteurs servos, et leur mouvement manuel peut être contrôlé via les touches fléchées de la page Manuel — cette opération ne nécessite pas le démarrage du processus de production formel, ce qui la rend idéale pour la mise en service préalable de l'équipement.

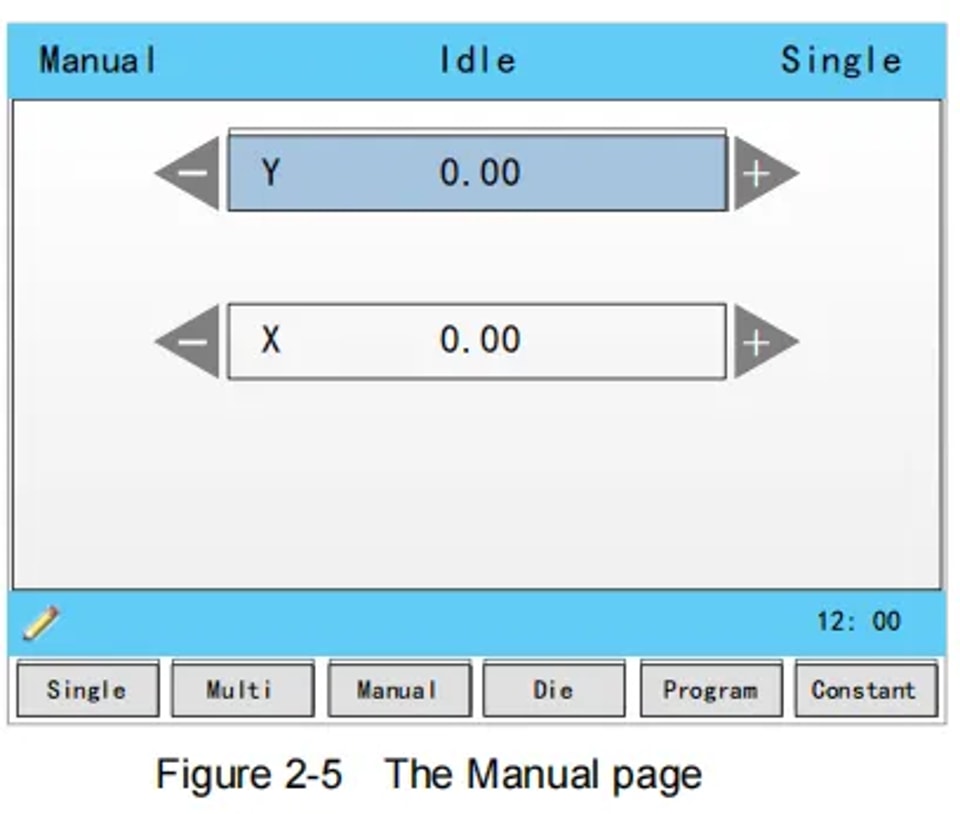

Vous pouvez accéder à la page Manuel en appuyant sur la touche fonction F3 après avoir mis l'appareil sous tension (le système affiche la page par défaut). La méthode d'opération pour le mouvement manuel est simple :

• Appuyez sur les touches fléchées HAUT et BAS pour sélectionner l'axe servo que vous devez ajuster ;

• Appuyez sur les touches fléchées GAUCHE et DROITE pour définir la direction de mouvement de l'axe sélectionné.

La maîtrise de cette opération de base garantit un pré-ajustement précis de la machine, jetant les bases pour des résultats de pliage précis.

Configuration des paramètres de la matrice

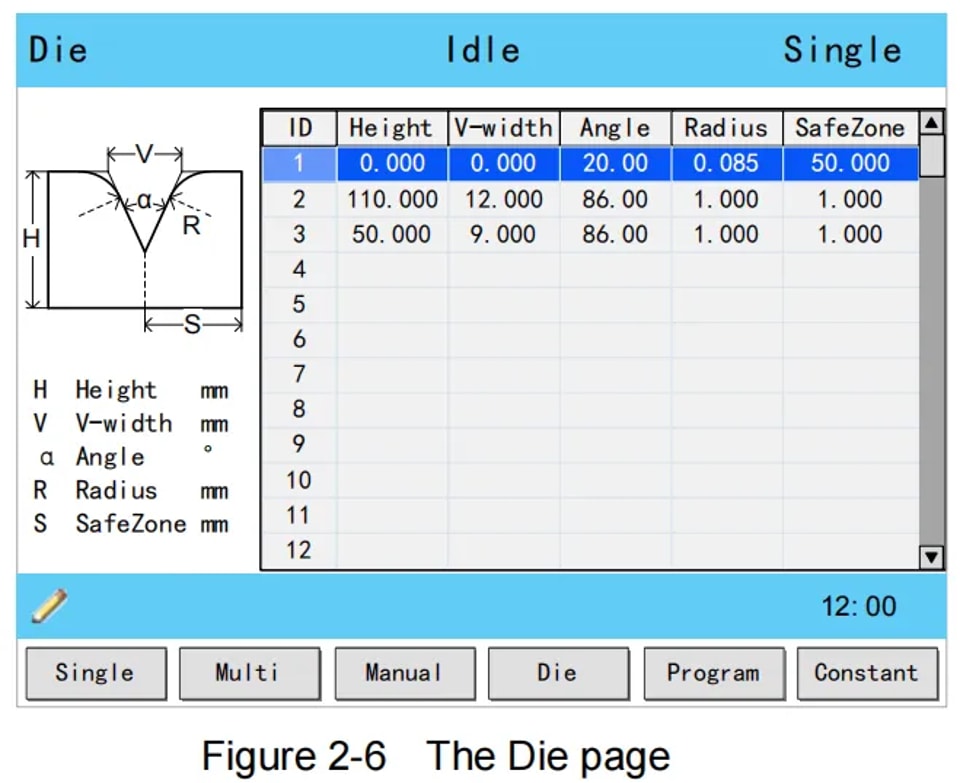

Lors de l'utilisation de la programmation basée sur l'angle pour les processus de pliage, une configuration correcte des paramètres de la matrice est un prérequis pour un pliage précis. Vous pouvez accéder à la page de configuration des paramètres de la matrice en appuyant sur la touche de fonction F4 du panneau de commande, et la méthode de réglage des paramètres est la suivante :

1. Appuyez sur les touches fléchées HAUT et BAS pour sélectionner l'ID de la matrice que vous devez configurer ;

2. Appuyez sur les touches fléchées GAUCHE et DROITE pour basculer entre les différents paramètres ajustables de la matrice sélectionnée ;

3. Saisissez les valeurs de paramètre requises à l'aide des touches numériques du panneau de commande.

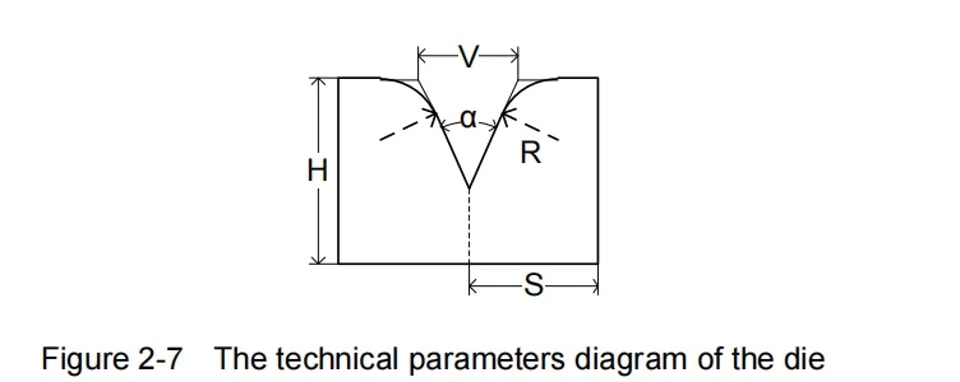

Les paramètres techniques de la matrice sont indiqués dans la figure 2-7 du manuel d'utilisation, les paramètres principaux étant définis comme suit :

• H (Hauteur de la matrice) : Utilisée pour calculer la profondeur de pliage de la machine ;

• V (Longueur d'ouverture en V) : La distance entre les lignes tangentes d'intersection de l'ouverture en V de la matrice ;

• α (Angle de la matrice) : L'angle fixe de l'ouverture en V de la matrice ;

• R (Rayon de bord de l'ouverture en V) : Le rayon de congé des bords de l'ouverture en V de la matrice ;

• S (Distance de sécurité) : Un paramètre critique pour les machines équipées d'un axe R, conçu pour prévenir les collisions entre la poignée de commande et la matrice. La distance de sécurité minimale est calculée automatiquement par le système en fonction des dimensions de la matrice à l'aide de la formule : S = FS ＋ V ／ 2 (FS = la section plate à l'arrière de la rainure en V ; V = la valeur d'ouverture de la matrice).

Méthodes de correction du pliage

Pour obtenir des résultats de cintrage précis avec l'ESTUN E300, il faut maîtriser les techniques de correction de cintrage. Avant le traitement de production formel, il est essentiel de terminer la mise en service de la machine : programmer un processus de cintrage simple sur la page Single-Step et exécuter un cycle de cintrage complet, puis mesurer l'angle de cintrage réel, la profondeur de cintrage et la distance de butée arrière de la pièce. Comparez ces valeurs réelles avec les valeurs programmées définies pour déterminer si des ajustements de correction sont nécessaires. L'ESTUN E300 prend en charge trois types de correction principaux : correction d'angle, correction d'axe Y et correction d'axe X, chacun avec une plage d'ajustement et une méthode d'opération claires.

Correction d'angle

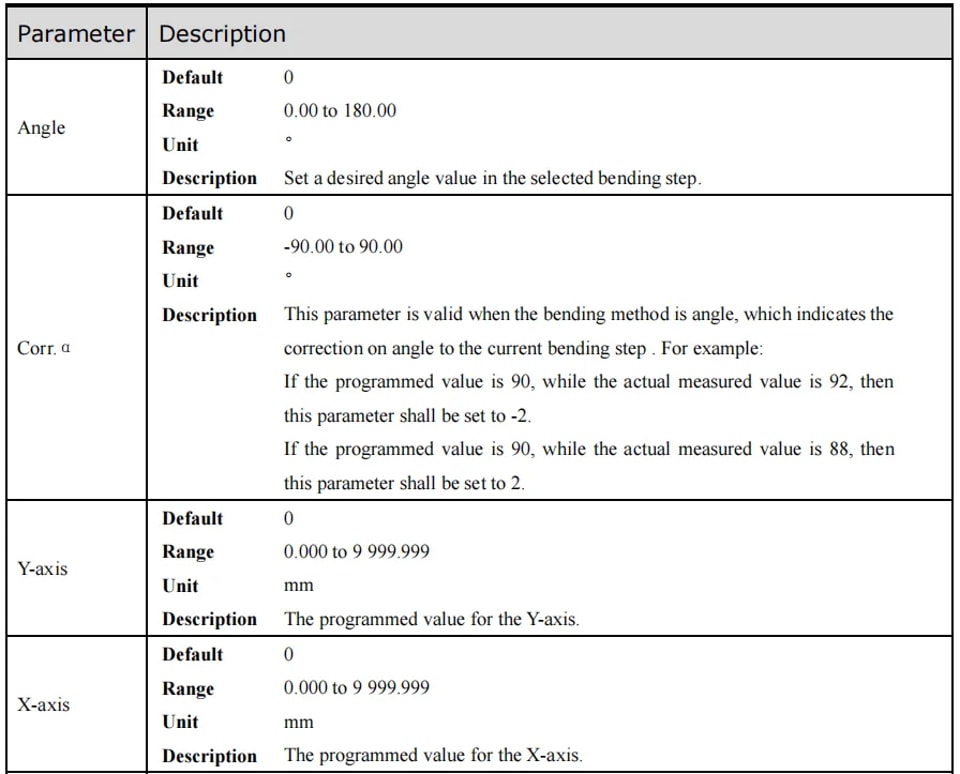

La plage réglable du paramètre de correction d'angle (Corr. α) est de -90 à 90. Si l'angle de pliage réel de la pièce ne correspond pas à la valeur d'affichage programmée, effectuez la correction en fonction de la valeur de déviation : par exemple, si l'angle programmé est de 90° mais que l'angle mesuré réel est de 92°, réglez Corr. α à -2 ; si l'angle mesuré réel est de 88°, réglez Corr. α à 2 pour compenser la déviation.

Correction de l'axe Y

Le paramètre de correction de l'axe Y (Corr. Y) a une plage réglable de -99,999 à 99,999, utilisé pour l'ajustement fin de la profondeur de pliage. Pour la programmation basée sur la profondeur, vous pouvez optimiser l'effet de correction en réglant Corr. Y à plusieurs reprises, en accumulant de l'expérience pratique et en mesurant le changement de profondeur de pliage par degré d'ajustement d'angle. Ce processus d'ajustement itératif garantit que la profondeur de pliage réelle correspond aux exigences de conception.

Correction de l'axe X

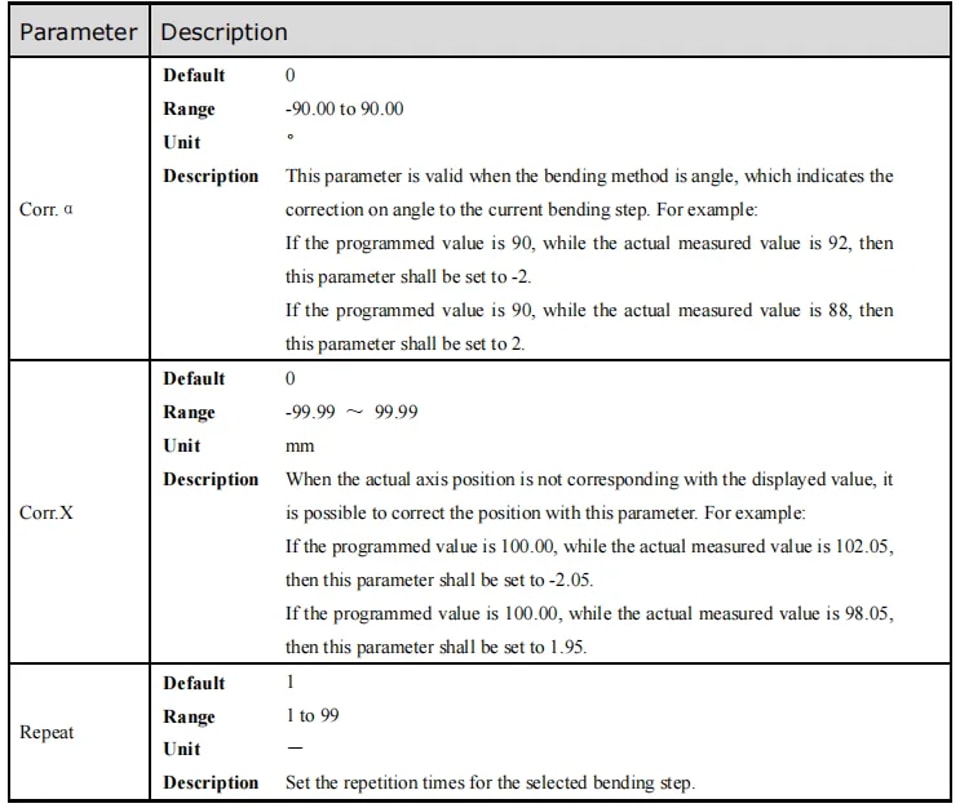

La correction de l'axe X (Corr. X) suit la même logique de base que la correction d'angle, avec une plage de paramètres ajustable de -99,999 à 99,999 pour un réglage précis de la position de la butée arrière. Par exemple, si la position programmée sur l'axe X est de 100,00 mm mais que la position mesurée réellement est de 102,05 mm, réglez Corr. X sur -2,05 ; si la position mesurée réellement est de 98,05 mm, réglez Corr. X sur 1,95.

Remarque : Le mode de programmation pas à pas permet d'arrêter la machine à tout moment pendant le processus de pliage, et la valeur programmée de l'axe X peut être modifiée directement—ainsi, Corr. X n'est généralement pas nécessaire pour les opérations pas à pas. Cependant, la programmation multi-étapes implique plusieurs étapes de pliage consécutives, et Corr. X peut être attribué indépendamment à chaque étape pour une correction de position ciblée.

Foire aux questions (FAQ)

Comment résoudre les erreurs courantes dans la programmation d'ESTUN E300 ?

Lorsque vous rencontrez des erreurs de programmation ou de fonctionnement sur l'ESTUN E300, la première étape consiste à vérifier le code d'erreur affiché à l'écran et à consulter la section décrivant les codes d'erreur et les solutions dans le manuel utilisateur officiel. Parallèlement, vérifiez que toutes les connexions matérielles de l'appareil sont sécurisées et que tous les paramètres de processus sont configurés conformément aux exigences de pliage. La section dédiée au dépannage dans le manuel utilisateur fournit également des solutions détaillées pour les erreurs les plus fréquemment rencontrées, ce qui constitue une référence clé pour la résolution des problèmes.

Comment améliorer la précision des sorties de programmation d'ESTUN E300 ?

Pour améliorer la précision des résultats de pliage dans la programmation ESTUN E300, l'étalonnage régulier de l'équipement est la mesure fondamentale—un étalonnage opportun garantit que les axes et capteurs de la machine conservent des performances de mesure et de mouvement précises. De plus, assurez-vous que tous les paramètres de processus et de matrice sont réglés avec exactitude selon les exigences spécifiques de pliage de la pièce, et ajustez les paramètres de correction (Corr. α, Corr. Y, Corr. X) en fonction des résultats de mesure réels. Une maintenance quotidienne constante de l'équipement (par exemple, lubrifier les pièces mobiles, nettoyer les capteurs) et une mise à jour opportune du logiciel d'exploitation du système jouent également un rôle crucial dans le maintien de la précision de programmation et de pliage à long terme.

Conclusion

La maîtrise des opérations de base et des compétences en programmation de l'ESTUN E300 est la clé pour améliorer votre efficacité de travail et la précision de pliage avec ce système de contrôle. Ce guide a couvert toutes les connaissances essentielles pour les débutants, y compris la compréhension de la structure des pages d'interface, la maîtrise de la programmation pas à pas et multi-étapes, l'opération manuelle du mouvement des axes, la configuration des paramètres de matrice, l'utilisation des techniques de correction de pliage et le dépannage des erreurs courantes. En consolidant ces compétences fondamentales, vous établirez une base solide pour apprendre des techniques de programmation et d'opération plus avancées de l'ESTUN E300 à l'avenir.

Si vous souhaitez approfondir vos compétences sur ESTUN E300 ou résoudre des défis spécifiques de programmation et de pliage complexes, il est recommandé de consulter les ressources techniques officielles complètes ou de contacter l'équipe technique d'experts professionnels d'ESTUN. Pour des conseils opérationnels plus approfondis ou une assistance technique personnalisée, vous pouvez également accéder à la documentation et aux matériels supplémentaires officiels pour un apprentissage continu et une amélioration des compétences.
