Quelles sont les causes des défauts de cintrage liés à la température dans les cintreuses de tubes ?

La question de la température dans les cintreuses de tubes est en réalité assez subtile. Votre programme et votre outillage peuvent être parfaitement corrects, mais les tubes cintrés ne sortent tout simplement pas comme prévu.—Le premier lot est conforme, tandis que le deuxième présente un décentrage ; les tubes fabriqués le matin passent le contrôle, mais ceux fabriqués l’après-midi sont tous décentrés. Souvent, ce n’est pas la machine qui est défectueuse, mais la température qui intervient discrètement.

I. Dilatation du métal sous l’effet de la chaleur

Pendant le cintrage, le tube lui-même chauffe progressivement sous l’effet de la déformation et du frottement. Une température plus élevée provoque la dilatation du métal, ce qui entraîne de légères variations de la répartition de l’épaisseur de la paroi, du diamètre et même de la longueur. Pour l’acier, cette variation peut être subtile, mais pour l’aluminium, l’effet de la dilatation thermique est plus important.

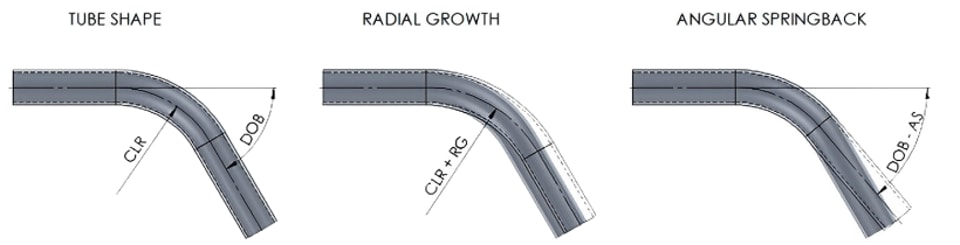

Plus problématique encore, les caractéristiques du retour élastique des matériaux diffèrent entre l’état chaud et l’état froid. Un même programme peut produire un angle parfaitement cintré avec un tube froid, tandis qu’avec un tube chaud, le retour élastique peut être plus ou moins important. C’est pourquoi la qualité des tubes fabriqués par la même machine varie selon les moments de production.—La température ambiante évolue, tout comme la température du matériau.

II. La température de l’outillage varie également

Pendant le processus de cintrage des tubes, un frottement constant se produit entre le tube et l’outillage. Après un certain nombre de cintrages, la température de la matrice de cintrage, de la matrice de serrage et du mandrin augmente progressivement. Une température plus élevée de l’outillage modifie l’état de contact entre le tube et la matrice.

Les problèmes potentiels à ce stade comprennent les rayures sur la surface du tube, une résistance au cintrage irrégulière et la défaillance de l’huile de cintrage sur la surface de contact. Ces problèmes n’apparaissent pas immédiatement ; ils se manifestent souvent progressivement après un certain temps de fonctionnement. Les opérateurs ne font généralement pas le lien entre ces problèmes et la température de la matrice.

III. La température de l’huile hydraulique influe directement sur la force de cintrage

L’huile hydraulique est le fluide de transmission de la force dans une cintreuse hydraulique de tubes. Les variations de sa température modifient sa viscosité et influent ainsi sur l’efficacité de transmission de la pression du système.

À basse température, l’huile est visqueuse, ce qui ralentit la réponse du système et peut rendre les opérations de serrage et de cintrage moins précises. À haute température, l’huile devient plus fluide, ce qui augmente les fuites internes et rend le maintien de la pression difficile, pouvant entraîner une force de cintrage insuffisante. Il en résulte un angle de cintrage trop grand ou trop petit.

Lors d’une production continue prolongée, la température de l’huile augmente sans cesse. Si elle n’est pas maîtrisée, elle peut dépasser la plage admissible, ce qui affecte non seulement la précision, mais accélère également le vieillissement des joints d’étanchéité.

IV. Influence saisonnière de la température ambiante

La basse température de l’atelier en hiver et la chaleur estivale influent également sur la cintreuse de tubes.

Lors du démarrage à froid de la machine en hiver, les jeux entre les composants sont plus faibles en raison de la basse température, tandis que l’huile hydraulique est également plus visqueuse. Si la production par lots commence directement sans préchauffage, la qualité des premiers tubes peut différer de celle des suivants.

Certains opérateurs expérimentés ont pris l’habitude de faire fonctionner la machine à vide pendant dix minutes après son démarrage, afin de stabiliser sa température avant de commencer le travail. Cette pratique est tout à fait pertinente.

V. Plusieurs méthodes de contrôle de la température

Après le démarrage quotidien de la machine, faites-la fonctionner à vide pendant un certain temps afin de permettre à la température de l’huile hydraulique d’augmenter et à tous les composants d’atteindre l’équilibre thermique avant de commencer la production proprement dite.

Lors d’une production continue à grande échelle, surveillez attentivement la jauge de température de l’huile. Si la température de l’huile reste constamment élevée, vérifiez que le système de refroidissement fonctionne correctement, que le ventilateur de refroidissement tourne et que le refroidisseur d’huile n’est pas obstrué.

Le choix de l’huile de cintrage des tubes est également très important. Les différentes marques d’huile de cintrage possèdent des plages de température d’utilisation différentes. En choisissant une huile adaptée à votre environnement de production, vous bénéficierez d’une lubrification plus stable.

Pour une production de haute précision, envisagez d’installer un système de climatisation ou de ventilation dans l’atelier afin de réduire l’impact des fluctuations de la température ambiante sur les machines.

VI. Quelques méthodes d’observation quotidienne

La jauge de température de l’huile constitue une référence importante pour déterminer si le système de refroidissement fonctionne correctement. Soyez également attentif aux variations de la température de contact des pièces mobiles pendant le fonctionnement de la machine. Les différences observées quotidiennement par les opérateurs peuvent aussi servir de référence.

Si vous constatez une forte corrélation entre la qualité des tubes cintrés et les variations de l’heure et de la température, vous pouvez essentiellement en conclure que la température influe sur la précision. Relevez la température ambiante, la température de l’huile, la durée de fonctionnement de la machine et les données relatives à la qualité des tubes cintrés, puis comparez-les afin d’identifier la tendance.
