Pour accéder à la liste des programmes dans le Programme de l'ESA S860, il est nécessaire de suivre les étapes ci-dessous :
–
appuyez sur
–
la fenêtre suivante apparaîtra :

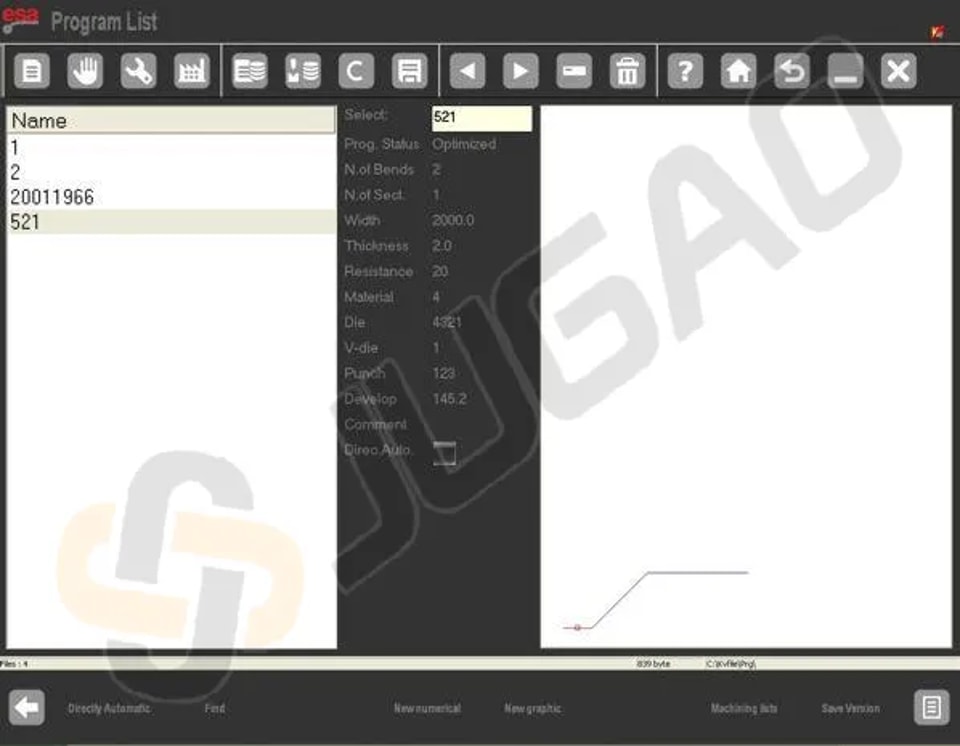

Dans le Programme de l'ESA S860, la fenêtre de gauche est la fenêtre de liste, avec des cases centrales affichant les données du programme mises en évidence par le curseur. La fenêtre de droite fournit un aperçu du poinçon correspondant à la position du curseur. Utilisez votre doigt pour parcourir les programmes disponibles, simplifiant ainsi le processus de recherche et d'exécution.
l
Vue d'ensemble des touches de fonction :
²
[
Directement en Automatique
]:
Activez cette option pour exécuter un programme dans l'ESA S860 directement sans modification. Un carré rouge à côté de DirectAuto indique la sélection.
²
[
Rechercher
]:
Trouvez rapidement un programme spécifique à exécuter en utilisant cette fonction.
²
[
Nouveau Numérique
]:
Créez un nouveau programme numérique pour une exécution immédiate.
²
[
Nouveau Graphique
]:
Configurez un nouveau programme graphique pour une exécution ultérieure.
²
[
Sauvegarder la version
]:
Enregistrez vos programmes dans une version antérieure pour une récupération et exécution faciles.
Voir la liste des programmes sur USB
l
Insérez l'USB contenant les programmes dans le port.
l
Appuyez sur la touche désignée pour afficher la liste des programmes.
l
Vous pouvez copier, renommer ou supprimer des programmes comme vous le faites avec la liste des outils.

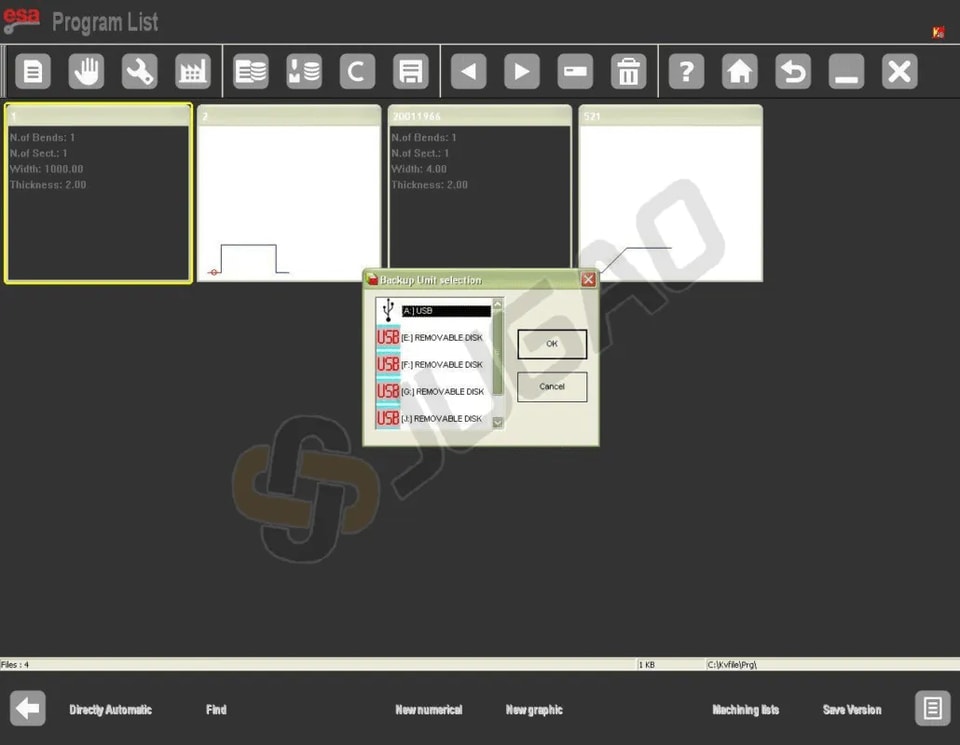

Changer l'unité de travail
l
Ouvrez la liste des programmes en appuyant sur la touche.
l
Appuyez sur une autre touche pour accéder au menu.
l
Sélectionnez '7 »Unité de sauvegarde' pour changer l'unité de travail.
Saisir précisément les programmes dans le système ESA S860 garantit que les résultats finaux répondent aux spécifications souhaitées. Voici comment exécuter efficacement un programme dans ESA S860.
Pour saisir un nouveau programme numérique, il est nécessaire de :
–
appuyez sur
Le masque d'accueil s'ouvrira :
Sur le masque, il est choisi
[
Nouveau prog. de pliage
]
en appuyant

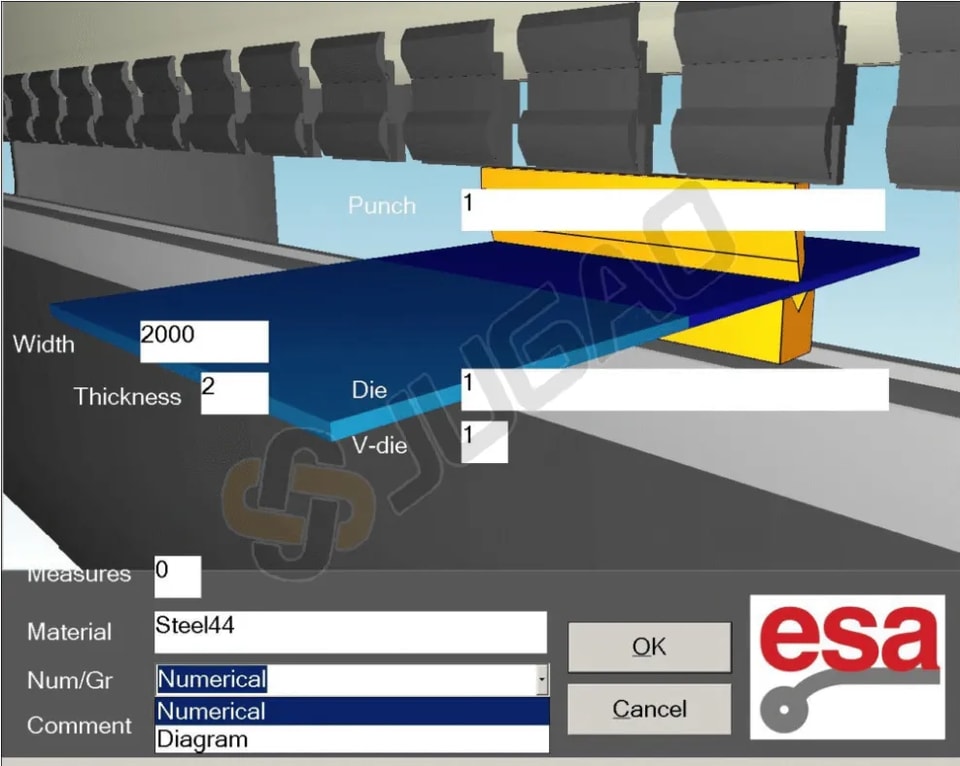

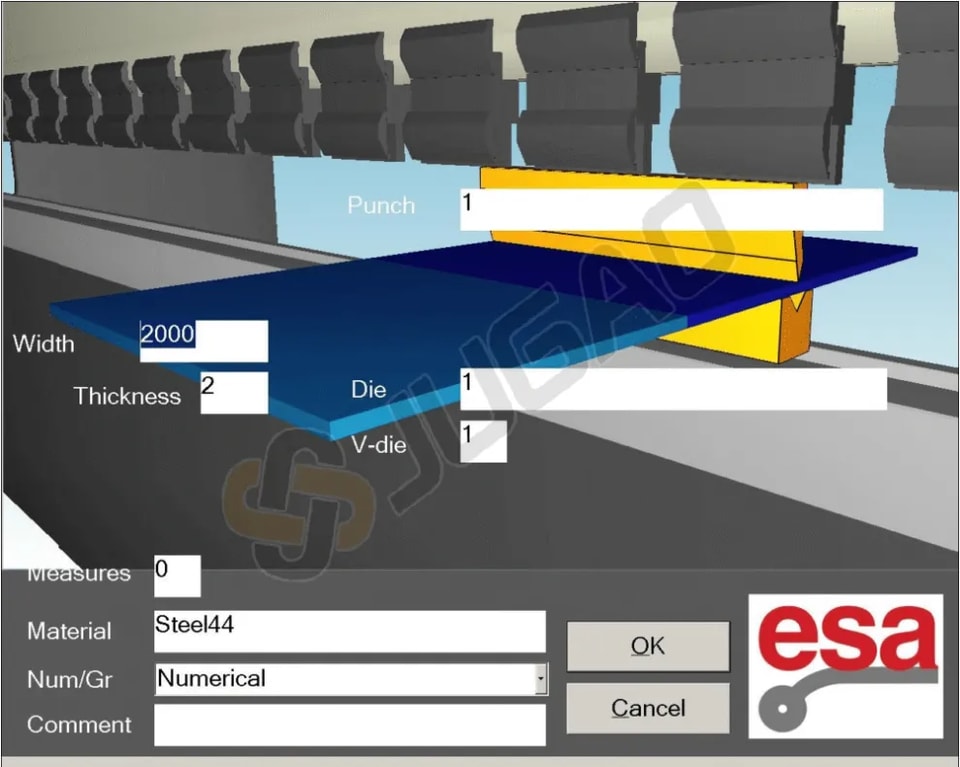

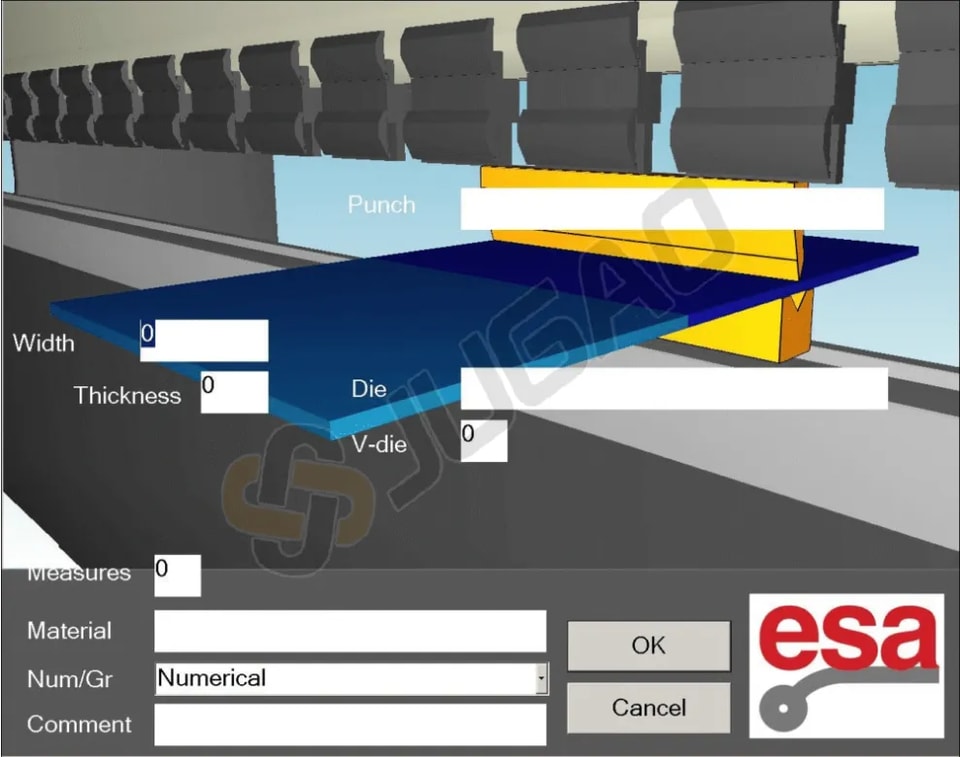

Une fenêtre s'ouvrira pour saisir les données du programme. Veuillez noter que le mode tactile permet le défilement :
1.
Choisissez le
Poinçon
: Cliquez pour ouvrir la liste des poinçons et sélectionnez votre poinçon pré-dessiné par un double-clic ou double-toucher.
2.
Sélectionnez la Matrice
: Dans l'éditeur de programme, choisissez votre matrice pré-dessinée. Les deux sélections apparaîtront dans le programme.
3.
Entrez la Cavité de la Matrice
: Saisissez le numéro de la cavité de la matrice ; entrez '1' s'il n'y a qu'une seule cavité.
4.
Spécifiez les Dimensions de la Tôle Métallique
: Entrez la largeur et l'épaisseur de la tôle.
5.

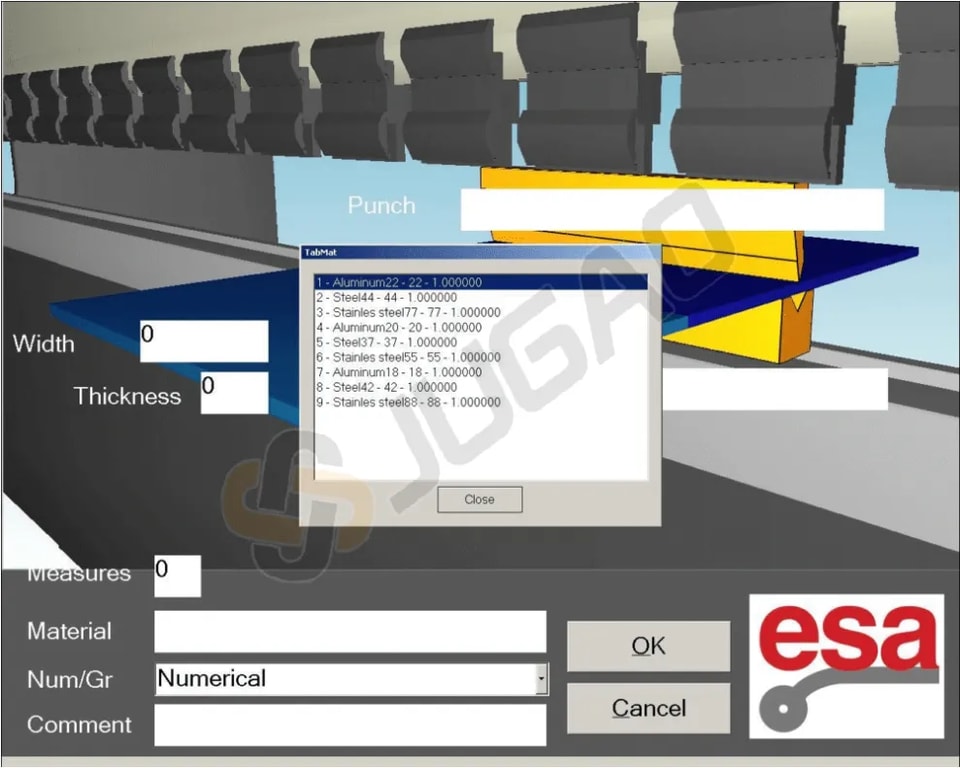

Sélectionnez le Matériau
: Utilisez la Table des Matériaux pour choisir rapidement le matériau et sa résistance.
Après la sélection, le matériau apparaît tel que décrit dans le champ NOM de la table des matériaux.
Définissez que le programme est numérique dans le champ Num / Gr.
Pour accepter les données, appuyez sur
[Confirmer]
, permettant un accès direct au masque des Paramètres.

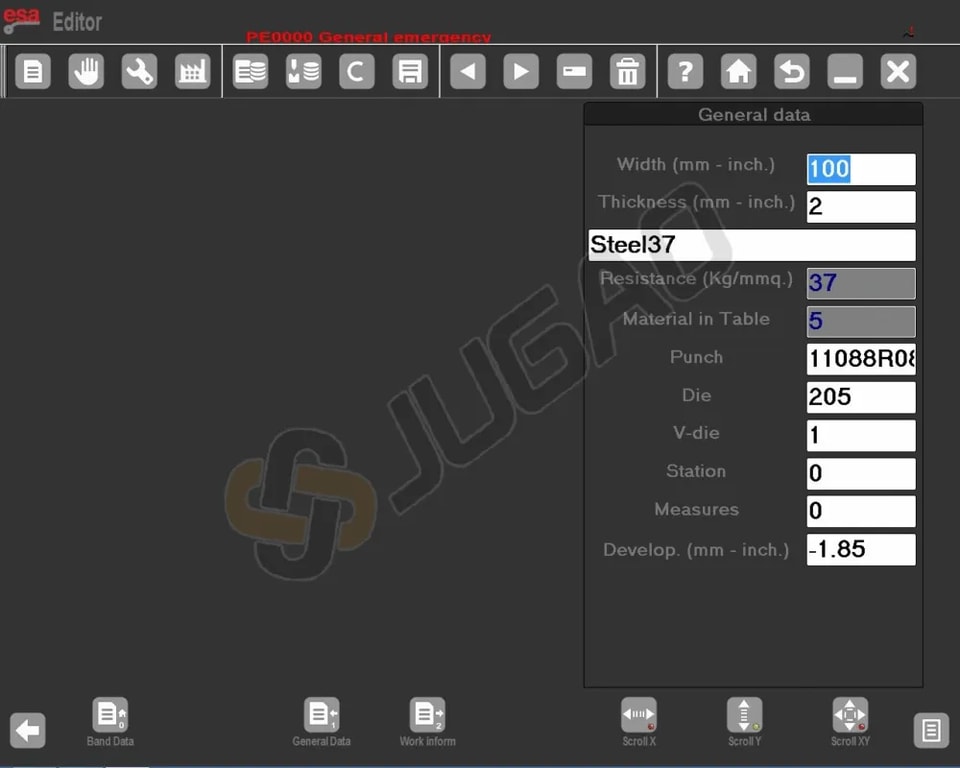

Depuis le masque de réglage en appuyant sur cette touche de fonction, vous accédez au masque de données générales.

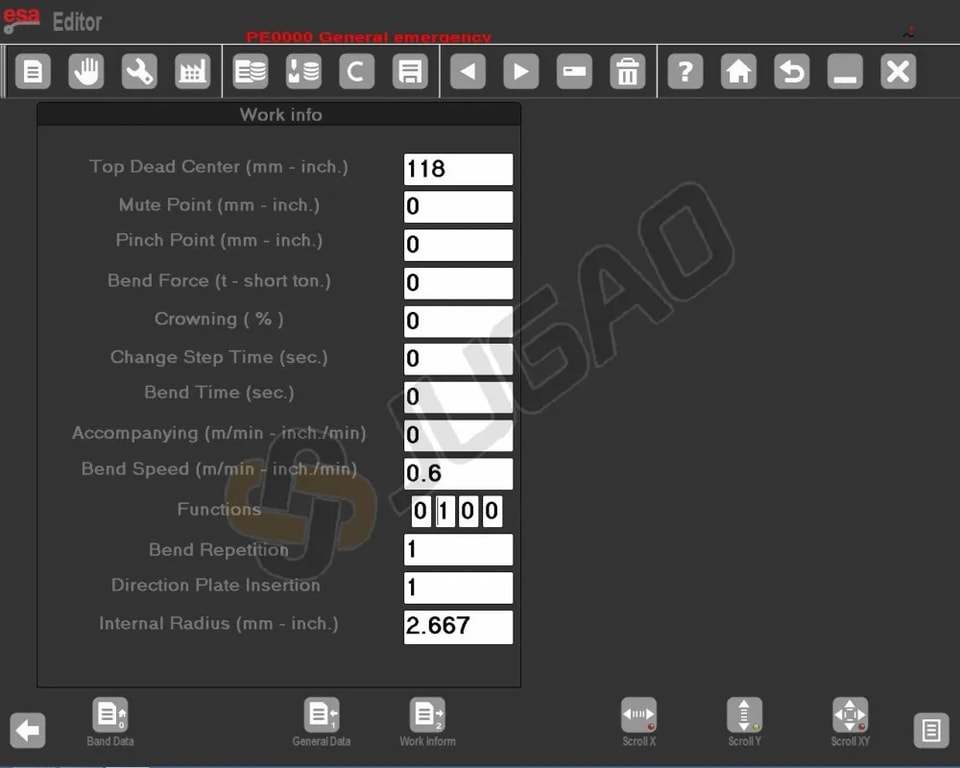

Également depuis le masque de paramètres en appuyant sur cette touche de fonction, vous accédez au masque de données de travail :

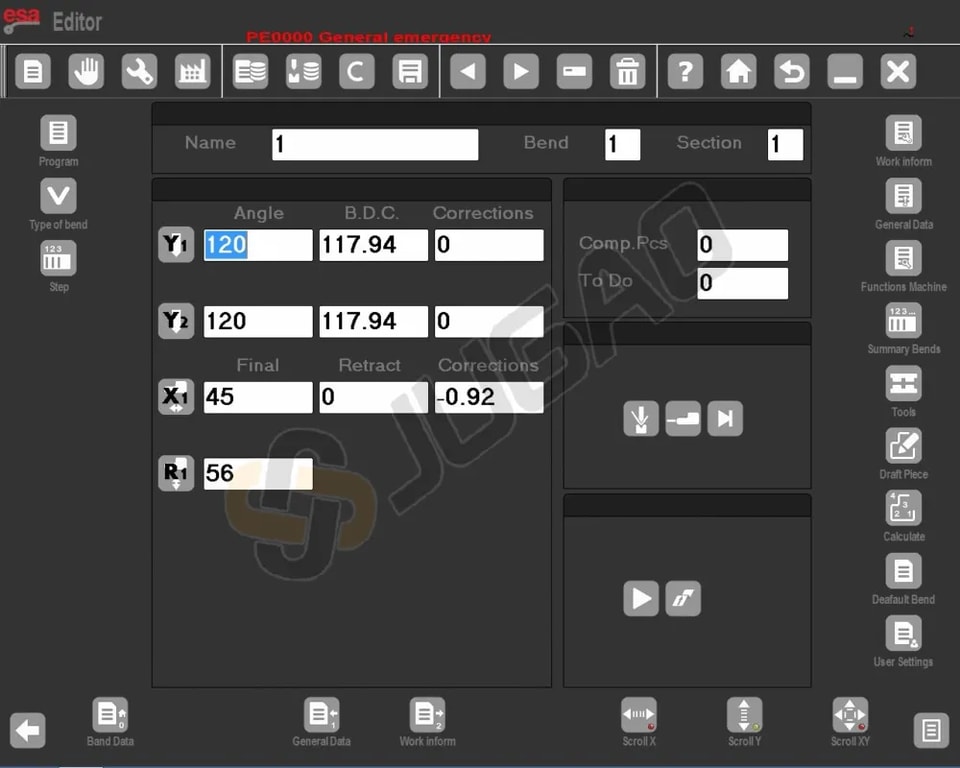

Réglage des cintres
1.
Définir les angles de cintrage
: Déplacez le curseur vers le
angle Y1
et entrez l'angle de cintrage souhaité.
2.
Définir les longueurs de cintrage
: Entrez la longueur de cintrage requise dans le champ
Finali X1
.
3.
Calculs automatiques
: Les autres données liées au cintrage seront calculées automatiquement, mais vous pouvez les modifier si nécessaire.
Visualisation des données de travail
- Appuyez sur cette touche.
Une fenêtre affichera des données essentielles telles que
P.M.S
,
P.C.V
, et
P.C.L
pour le cintrage.
Gestion des Cintrages
1.
Copier un Cintrage
: Naviguez jusqu'au cintrage souhaité, ouvrez le menu, et sélectionnez
Copier l'Étape
pour reproduire le cintrage à la fin de la section.
2.
Entrer un Cintrage
: Déplacez-vous à la position après le point d'insertion souhaité, ouvrez le menu, et sélectionnez
Entrer l'Étape
.
3.
Entrer un Cintrage Copié
: Similaire à l'entrée d'un cintrage mais après copie, utilisez
Copier l'Étape
à nouveau pour un placement et une duplication précis.
Définition du Calandrage
4.
Activer le Calandrage
: Ouvrez le menu, sélectionnez la fonction
[Calendering]
.
5.
Saisie des Données
: Entrez l'angle, le rayon, la longueur de pas, et la position d'arrêt initiale.
Définition du Clinchage (Cintrage et Écrasement)
Entrez 0.0 dans le champ d'angle Y1 ; la valeur d'arrivée du vérin tiendra compte de la profondeur de la cavité et de l'épaisseur. Pour garantir une plus grande vitesse de programmation du travail, un clinchage peut être défini en saisissant directement le masque de réglage.
– Appuyez sur cette touche pour ouvrir le menu
– Appuyez sur la touche de fonction Serrage
Correction de serrage
-Saisissez le
Corrections
en appuyant sur
-Augmentez la valeur si le pli est trop écrasé. Ajustez ensuite la hauteur Y2.
-Modifiez le P.M.I. en utilisant
[Coefficient de correction]
. Annuler avec
[Ignorer la correction]
.
Opérations de frappe ou de moulage
Pour garantir une plus grande rapidité de programmation du travail, il est possible d'effectuer une opération de frappe ou de moulage simplement :
-Appuyez sur cette touche pour ouvrir le menu
-Sélectionnez la touche de fonction Frappe
Correction de frappe
Ajuster le point mort inférieur
: Réduire si trop peu profond, augmenter si trop profond. Utilisez
[
Coefficient de correction
]
si nécessaire.
Définition de la courbure conique
-Assurez-vous que l'axe X2 est configuré pour le fonctionnement conique et monté correctement, soit de manière incrémentielle sur la barre X1, soit comme axes indépendants.
-Saisissez la position d'arrêt initiale en X1. Utilisez la touche de fonction conique
, entrez l'angle souhaité (-45 à 45 degrés), et confirmez.
-Les angles positifs ajustent X2, Z1, Z2 ; les négatifs affectent X1, Z1, Z2. Resaisissez les nouvelles courbures si des ajustements sont effectués.
Courbures hors cavité
1.
Saisie directe :
Entrez les valeurs de courbure finale dans
P.M.I Y1
et
P.M.I Y2
.
2.
Ajustements du programme :
Assurez-vous que les
P.C.L
et
P.C.V
champs reflètent des valeurs dépassant les hauteurs finales théoriques.
3.
Validation de la hauteur :
Maintenez un ordre de hauteur approprié pour l'exécution automatique du programme.

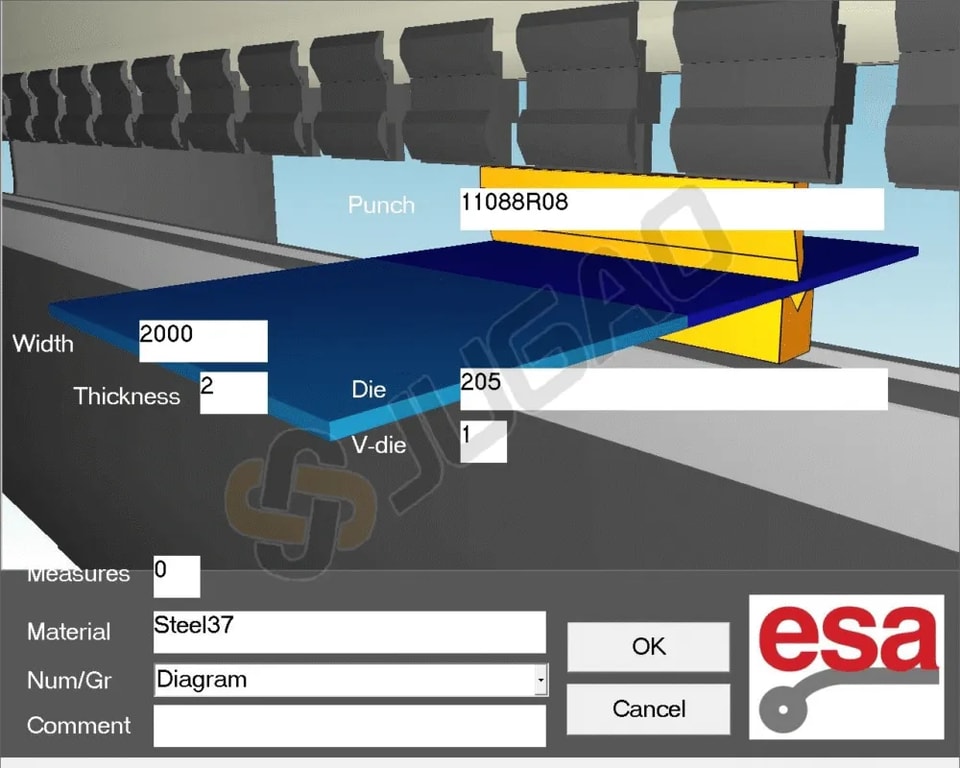

Dans l'écran des données du programme, choisissez 'Graphique' sous Num/Gr.
Pour exécuter un programme dans ESA S860, commencez par saisir la largeur et l'épaisseur de la tôle, sélectionnez le matériau dans la Table des Matériaux, puis spécifiez la station de travail, les détails de la matrice, l'orientation de la cavité et les détails du poinçon, ainsi que tout commentaire facultatif.

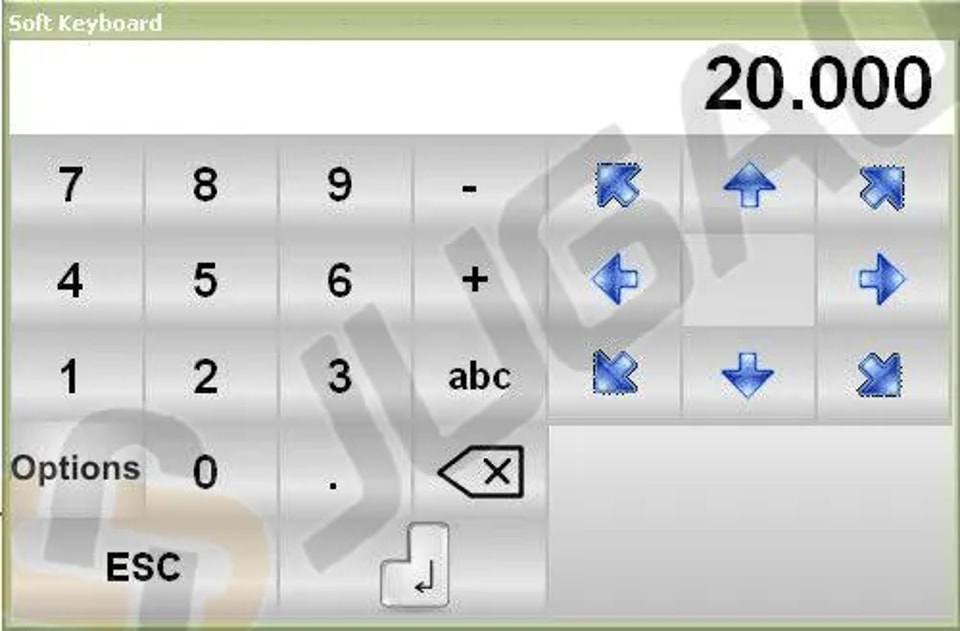

Avec le clavier logiciel, vous pouvez :
l
Ajuster la longueur du segment :
Modifiez la longueur du premier segment en entrant une nouvelle hauteur, confirmez, et sélectionnez une flèche BLEUE pour afficher automatiquement les angles de pliage suivants.
l
Définir l'angle du segment :
Utilisez les sept flèches (45, 90, 135, 180, -135, -90, -45) pour régler rapidement les angles.
l
Saisie manuelle de l'angle :
Si 'coussinet' est désactivé, appuyez sur le champ ALPHA pour saisir les angles manuellement.
l
Saisir la longueur et l'angle :
Appuyez sur le centre de la ligne pour saisir la longueur ou appuyez sur les intersections.
l
Ajustements du zoom et de la vue :
Utilisez la barre ZOOM pour échelle et déplacer la vue pour une meilleure visualisation
l
Naviguer avec CALCULER :
Appuyez sur CALCULER et faites glisser le dessin de la machine pour ajuster sa position, améliorant la planification dans les modes SEMIAUTOMATIQUE et AUTOMATIQUE de ESA S860.
Comment réaliser le dessin d'une pièce

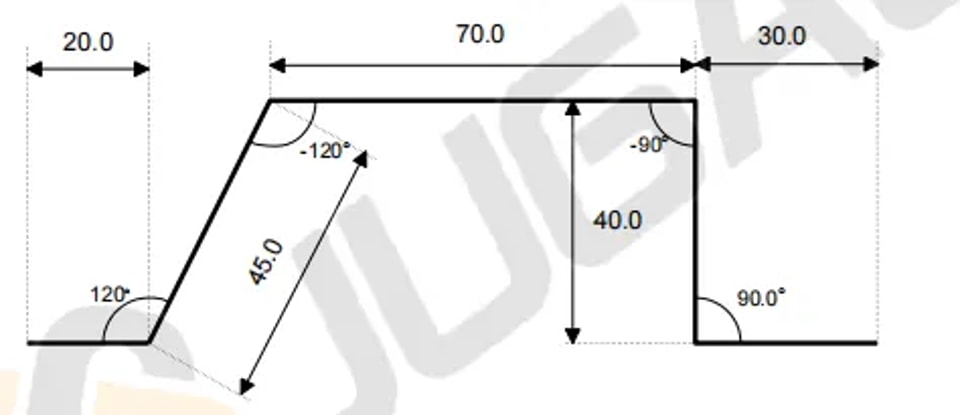

Supposons que nous devons dessiner la pièce illustrée dans la figure ci-dessous :
1.
Démarrer le mode dessin :
Placez le curseur dans
Champ l
pour le réglage polaire.
2.
Première Section :
²
Entrez la longueur (20,0) dans
Champ l
.
²
Entrez l'angle (120,0°) dans
Champ α
.
3.
Deuxième Section :
²
Entrez la longueur (45,0) dans
Champ l
.
²
Entrez l'angle (-120,0°) dans
Champ α
.
4.
Troisième Section :
²
Entrez la longueur (70,0) dans
Champ l
.
²
Entrez l'angle (-90,0°) dans
Champ α
.
5.
Quatrième Section :
²
Entrez la longueur (20,0) dans
Champ l
.
²
Entrez l'angle (90,0°) dans
Champ α
.
6.
Cinquième Section :
Entrez la longueur (30,0) dans
Champ l
, appuyez sur
[ENTER]
pour terminer.

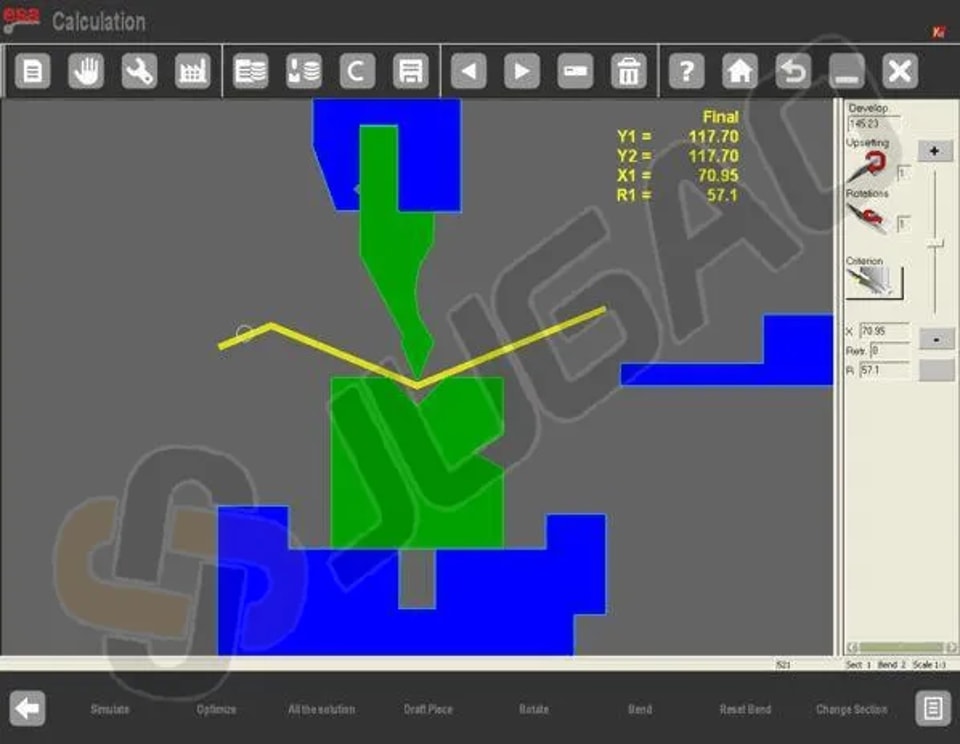

Pour des résultats optimaux, le calcul de la séquence de cintrage dans le Programme ESA S860 est crucial.
Un programme dans ESA S860 peut calculer automatiquement la séquence de pliage, optimisant l'ordre des plis pour une efficacité accrue. Activez simplement 'Calcul automatique de pliage' dans les paramètres pour permettre au système de calculer la meilleure séquence pour vos plis.
Lors de l'utilisation d'un programme dans ESA S860, une intervention manuelle peut parfois être nécessaire. Calculez manuellement la séquence de pliage à l'aide du guide manuel, puis entrez votre séquence dans le système pour garantir des ajustements précis. Cette approche améliore la flexibilité et la précision au sein de votre programme dans ESA S860.
1.
Créer deux sections
: Plis horizontaux et plis verticaux, en mode graphique ou numérique.
2.
Exécuter séquentiellement
: Commencez par la section avec la plus petite largeur de tôle pour garantir la précision.
3.
Ajouter/supprimer des sections
:
²
Pour ajouter, appuyez sur
[
Modifier la section
]
.
²
Pour supprimer, ouvrez le menu et sélectionnez 'Supprimer la section'. Cela réinitialisera au pli 1 de la section 1.
Initiez en appuyant sur cette touche après avoir défini un programme numérique ou graphique dans ESA S860.

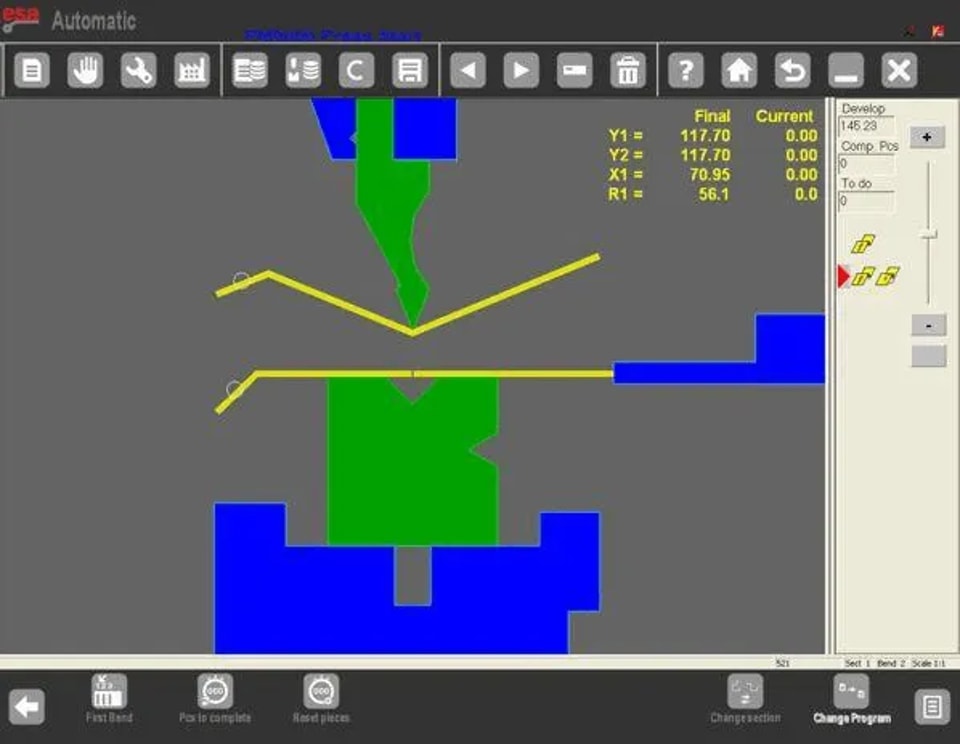

Masque graphique automatique
Appuyez sur
[
Graphique
]
pour afficher le masque pour un programme graphique calculé.
l
Fenêtre principale :
Affiche les pièces de machine, le poinçon, la matrice et la pièce avant/après le pliage.
l
Guide d'orientation :
Fournit des instructions sur le clinchage ou la rotation de la tôle pendant les pliages.
l
Affichage des données :
Détails du pliage et compteur de pièces, avec les hauteurs d'axe affichées en jaune.

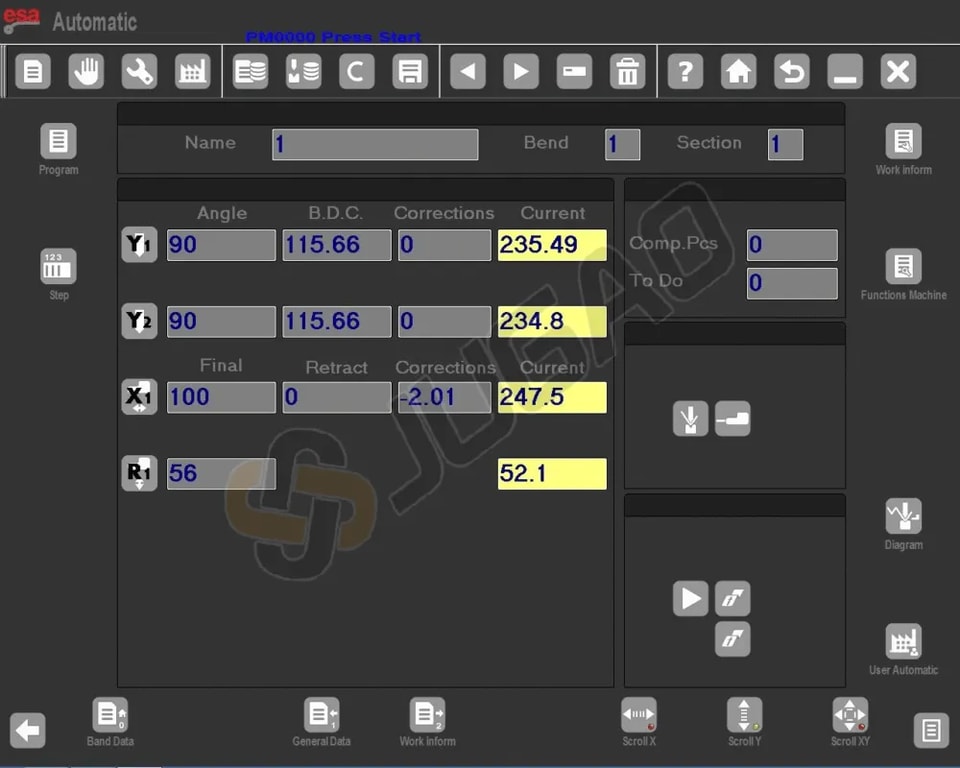

Masque numérique automatique
l
Affichage des hauteurs d'axe :
Affiche les hauteurs d'axe actuelles ; les modifications ne sont pas autorisées en mode automatique.
l
Orientation de la pièce :
Fournit des conseils pour chaque pliage, tels que le clinchage ou la rotation.
l
Bascule de taille d'affichage :
²
Appuyez pour double taille, similaire à Kvara S 860 PC et S 660W.
²
Appuyez à nouveau pour simple taille.
En résumé, l'exécution d'un programme sur l'ESA S860 nécessite une utilisation efficace de plusieurs fonctions essentielles. Les étapes clés incluent l'affichage correct des hauteurs d'axe actuelles en mode numérique automatique, le suivi des instructions précises pour l'orientation des pièces pendant les opérations de pliage, et le changement entre les tailles d'affichage selon les besoins pour une facilité d'utilisation.
