La page de base CYBELEC CybTouch 6 C sert d'interface opérationnelle centrale pour les machines CNC, offrant un contrôle intuitif et efficace pour les processus de pliage de la fabrication des métaux. Que vous modernisiez votre équipement, perfectionniez vos compétences en exploitation CNC ou cherchiez à optimiser les flux de travail de production quotidiens, maîtriser les fonctions de cette page de base est essentiel pour exploiter pleinement le potentiel de performance de votre machine. Ce guide détaille toutes les fonctionnalités essentielles de la page de base CYBELEC CybTouch 6 C, expliquant comment chaque fonction rationalise les opérations de pliage et améliore la précision et l'efficacité de l'usinage.

1. Page numérique de pliage

La page numérique de pliage (Bend Num Page) est l' interface de travail principale de la page de base CYBELEC CybTouch 6 C, agissant comme le centre névralgique pour toutes les exécutions d'opérations de pliage. C'est le point de départ pour presque toutes les commandes opérationnelles de la machine et sert également de passerelle de navigation vers d'autres modules fonctionnels du système CYBELEC CybTouch 6 C, ce qui en fait un composant indispensable pour les opérations d'usinage quotidiennes.

1.1 Fonctions disponibles sur la page numérique de pliage

Cette page est conçue pour la saisie directe et efficace des paramètres d'opération de pliage, permettant aux opérateurs de définir, ajuster et confirmer les données de pliage essentielles en temps réel. Toutes les initiations d'opérations de pliage de base et les calibrations de paramètres sont effectuées sur cette interface, jetant les bases pour des processus d'usinage ultérieurs précis et fluides.

2. Page Plus

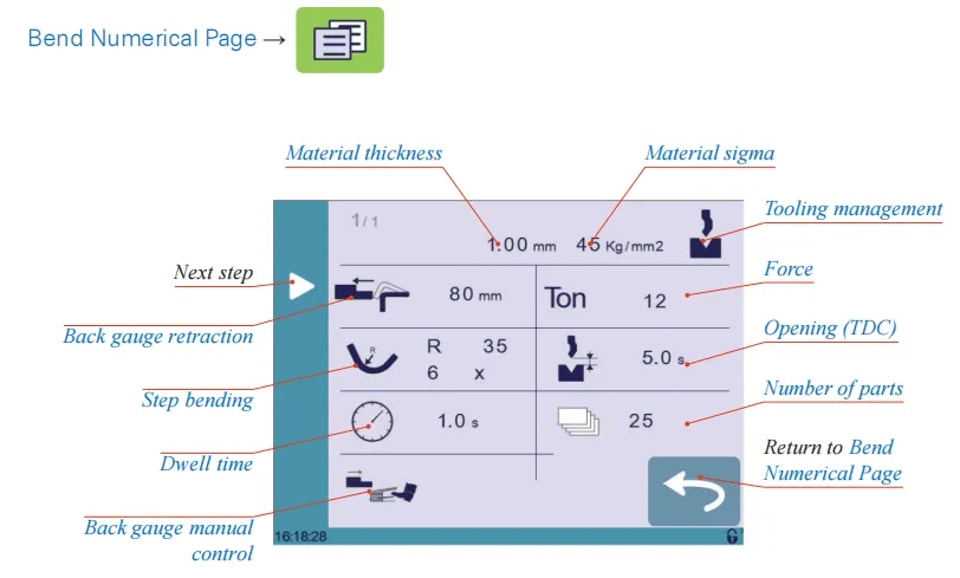

La page More est un module fonctionnel étendu de la page de base CYBELEC CybTouch 6 C, complétant la page numérique de pliage en offrant une riche gamme d'affichages de paramètres liés aux pièces et d'options de réglage personnalisables. Les fonctions spécifiques disponibles sur cette page sont ajustées dynamiquement en fonction de la configuration de la machine et du type d'opération de pliage effectué, offrant un support opérationnel ciblé et flexible pour différents scénarios d'usinage.

2.1 Fonctions disponibles sur la page More

La page More intègre une gamme complète de fonctions opérationnelles étendues, chacune adaptée pour optimiser des étapes spécifiques du processus de pliage, avec les fonctionnalités clés suivantes :

• Gestion des outils : Lorsque cette fonction est désactivée (grisée), les icônes Poinçons et Matrices sur la page numérique de pliage sont automatiquement désactivées, empêchant toute mauvaise manipulation accidentelle des paramètres d'outillage pendant des processus spécifiques.

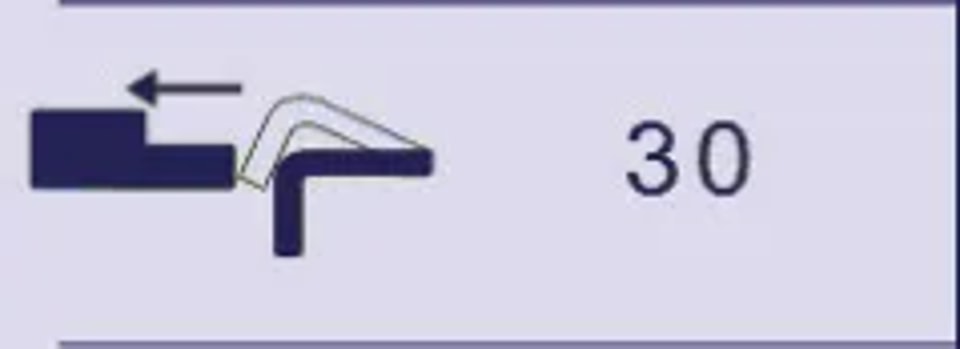

• Rétraction du butoir arrière : Contrôlée via une icône dédiée, cette fonction permet aux opérateurs d'activer ou de désactiver la rétraction du butoir arrière selon les besoins. La valeur du paramètre de séquence pour la rétraction peut être modifiée indépendamment pour chaque étape du programme, s'adaptant aux exigences de rétraction des différents processus de pliage.

• Réglage de la force : Cette fonction nécessite que les opérateurs saisissent la force de pliage spécifique requise pour la pièce. La force de pliage optimale est déterminée en fonction de l'expérience de l'opérateur et des tests de pliage d'essai réels, garantissant que l'effet de pliage répond aux exigences du processus sans endommager la pièce ou l'outillage.

• Ouverture (PMH) : Lorsqu'elle est activée, ce paramètre définit la distance de déplacement vers le haut de la poutre depuis le point mort bas (PMB), assurant un espace suffisant pour l'extraction sécurisée de la pièce pliée. Lorsqu'elle est désactivée, la poutre revient automatiquement à la position maximale du fin de course par défaut.

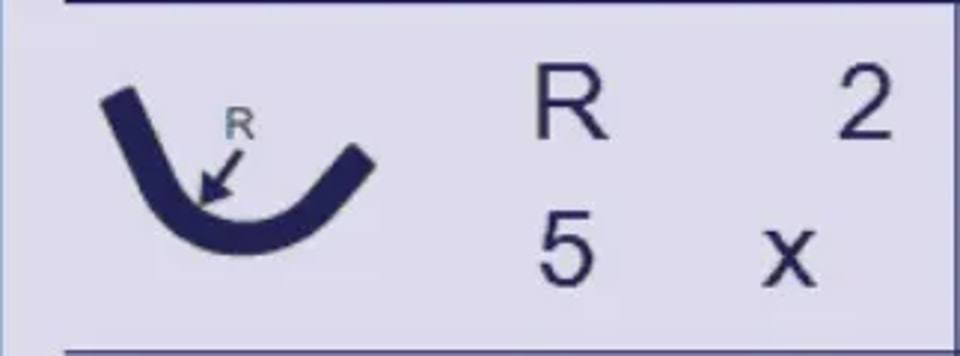

• Pliage par étapes : Pour l'usinage de plis à grand rayon, les opérateurs peuvent programmer le processus en définissant la valeur du rayon cible et le nombre d'étapes de pliage sur cette page. Une note opérationnelle clé : la longueur du segment doit être supérieure à la moitié de l'ouverture V de la matrice pour garantir la rationalité et la précision du processus de pliage par étapes.

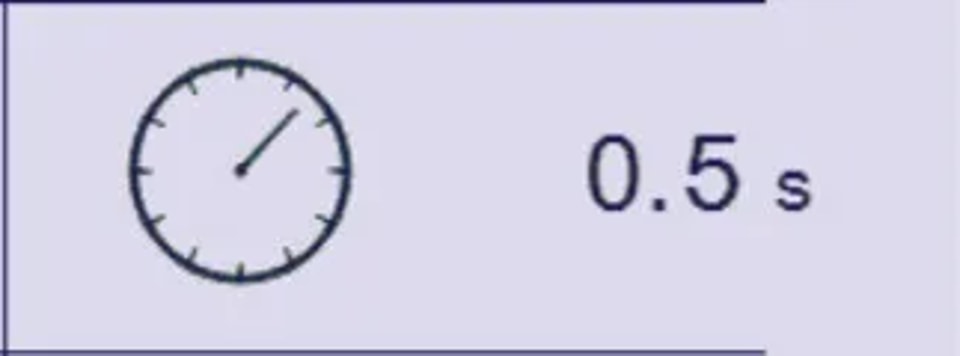

• Temps de maintien : Cette fonction définit la durée pendant laquelle le poinçon reste au point mort bas (PMB) avant de remonter. Si la fonction est désactivée, la machine applique automatiquement le paramètre de temps de maintien par défaut préconfiguré dans le système.

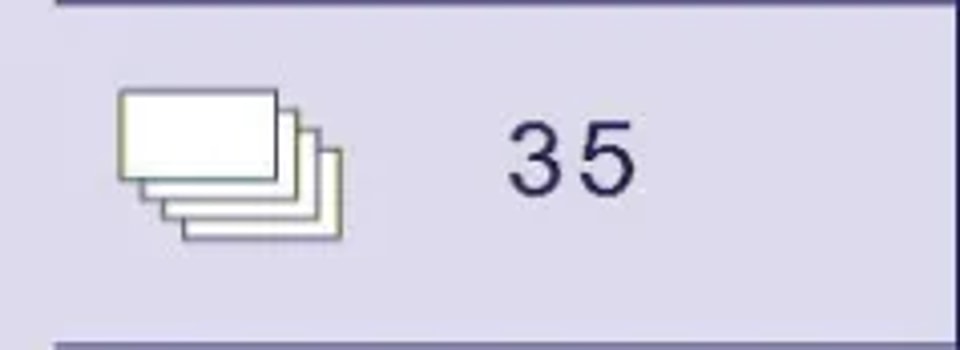

• Nombre de pièces : Les opérateurs peuvent saisir la quantité totale de production de pièces sur cette page. Le système met automatiquement à jour le compteur de production après chaque pièce terminée, et une fenêtre contextuelle jaune avertira l'opérateur lorsque la quantité de production cible est atteinte, facilitant le contrôle de la quantité de production.

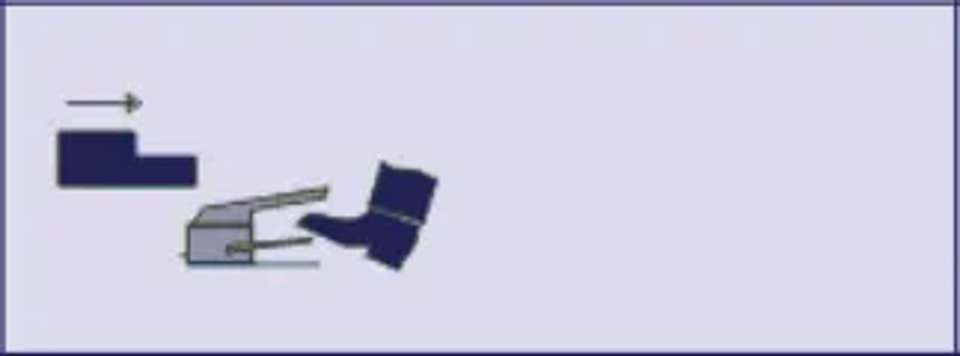

• Contrôle manuel du butoir arrière : L'activation de ce paramètre accorde un contrôle manuel sur le mouvement du butoir arrière, toutes les opérations de mouvement étant initiées par l'opérateur via des dispositifs de contrôle externes tels qu'une pédale ou un bouton de démarrage, améliorant la flexibilité du réglage du butoir arrière pour des besoins d'usinage spéciaux.

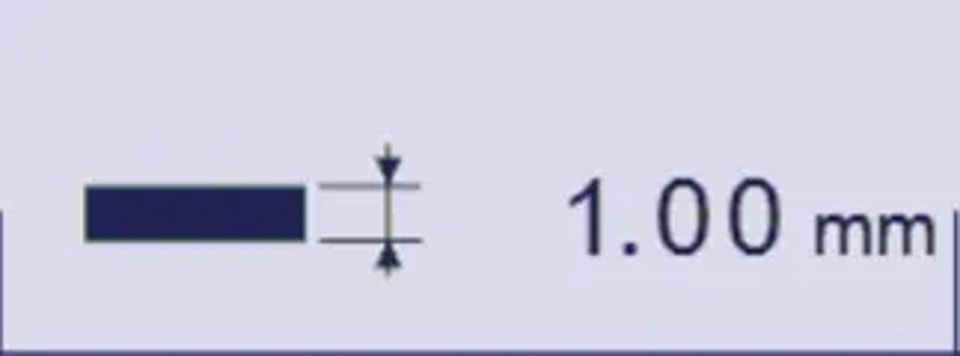

• Épaisseur du matériau : Il s'agit d'un paramètre de pièce essentiel qui doit être saisi sur la page ; le système utilise cette valeur pour calculer avec précision la profondeur de pliage correspondant à l'outillage sélectionné, ce qui est crucial pour garantir la précision dimensionnelle du pliage de la pièce.

• Sigma du matériau : Ce champ sert à saisir la valeur sigma du matériau, servant de référence informative pour les opérateurs et étant également stocké en tant que paramètre de pièce formel pour la traçabilité et l'optimisation du processus de pliage.

3. Fonction Copier vers tous

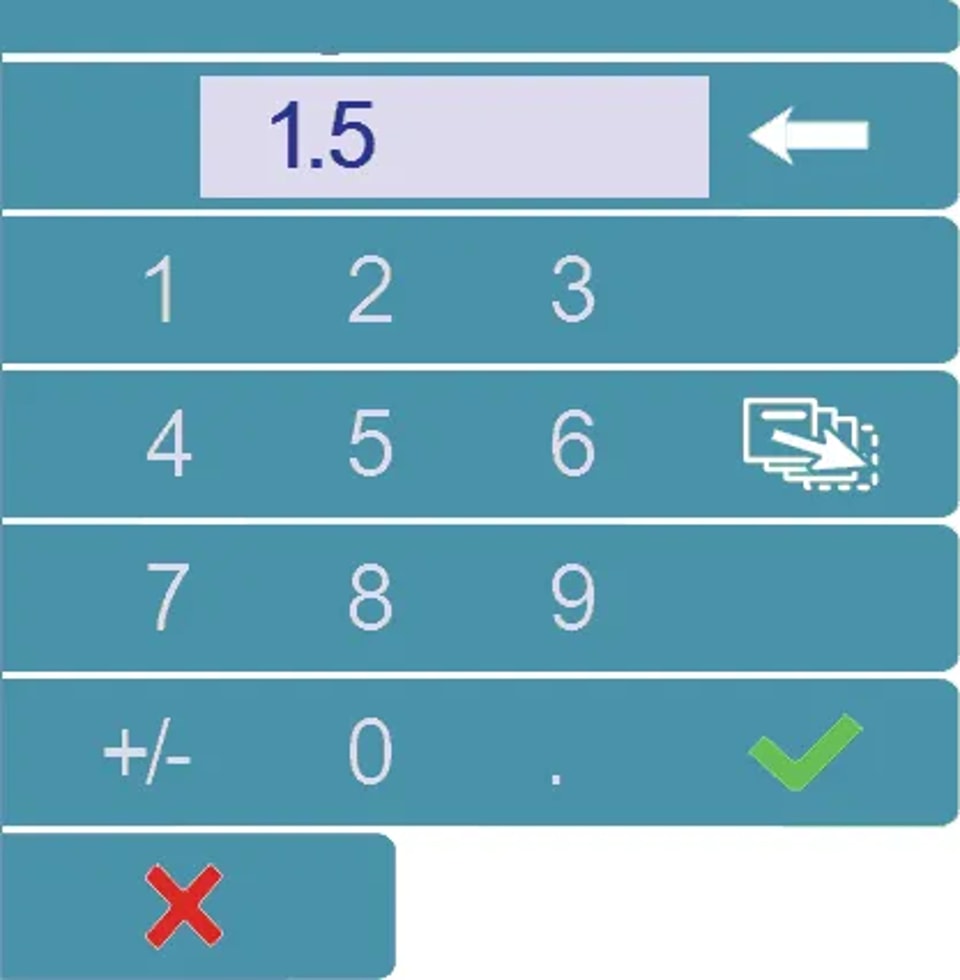

La fonction Copier vers tous est une fonctionnalité opérationnelle à haute efficacité de la page de base CYBELEC CybTouch 6 C, conçue pour simplifier le travail répétitif de paramétrage. Cette fonction est intégrée au pavé numérique des champs de saisie de paramètres pertinents (par exemple, Force, Pliage, Corrections, etc.), permettant aux opérateurs de copier une valeur de paramètre prédéfinie vers toutes les étapes du programme de pliage en cours en un seul clic.

En éliminant le besoin de saisie manuelle répétée du même paramètre sur plusieurs étapes du programme, cette fonctionnalité réduit non seulement considérablement le temps et les efforts de configuration du programme, mais garantit également la cohérence des paramètres sur toutes les étapes du processus, évitant efficacement les erreurs d'usinage causées par des saisies manuelles incohérentes. C'est une fonctionnalité clé pour améliorer l'efficacité de la production en série et la configuration de programmes de pliage complexes, apportant une plus grande efficacité opérationnelle et une précision d'usinage aux tâches de travail des métaux.

4. Foire aux questions (FAQ)

Comment puis-je accéder à la page numérique de pliage sur la page de base CYBELEC CybTouch 6 C ?

Accéder à la page numérique de pliage est simple : naviguez dans le menu principal du système et sélectionnez l'option Bend Num . Cette page fournit une interface dédiée pour la saisie efficace et l'ajustement en temps réel de tous les paramètres numériques requis pour les opérations de pliage, servant de centre opérationnel principal pour l'usinage quotidien.

Comment utiliser la fonction Copier vers tous sur la page de base CYBELEC CybTouch 6 C ?

La fonction Copier vers tous est utilisée pour répliquer rapidement les mêmes paramètres sur toutes les étapes du programme en cours. Tout d'abord, définissez la valeur de paramètre souhaitée dans le champ de saisie pertinent (par exemple, force de pliage, valeur de correction), puis sélectionnez l'option Copy to All dans le pavé numérique du champ. Le système appliquera automatiquement la valeur définie à toutes les étapes du programme, rationalisant le flux de travail et garantissant la cohérence des paramètres sur l'ensemble du processus de pliage.

Existe-t-il un moyen de réinitialiser les paramètres sur la page de base CYBELEC CybTouch 6 C si nécessaire ?

Oui. Si vous devez restaurer les paramètres de la page aux valeurs par défaut du système, accédez au Menu Configuration/Paramétrage et localisez l'option dédiée Réinitialisation . Note importante : Avant d'effectuer une réinitialisation, assurez-vous de sauvegarder tous les paramètres de processus importants, les données de programme et les paramètres personnalisés, car l'opération de réinitialisation effacera toutes les configurations définies par l'utilisateur et restaurera tous les paramètres à leur état d'usine par défaut.

5. Conclusion

La page de base CybTouch 6 C de CYBELEC est une interface opérationnelle très fonctionnelle et conviviale, dont les modules principaux et les fonctionnalités étendues forment un système opérationnel complet pour l'usinage par pliage CNC. La page numérique de pliage fournit les capacités essentielles de réglage des paramètres et de lancement des opérations pour les procédés de pliage, tandis que la page Plus offre des fonctionnalités étendues ciblées et des réglages personnalisables pour différents scénarios d'usinage, et la fonction Copier vers tous optimise l'efficacité de la configuration des programmes et de la gestion des paramètres.

En comprenant pleinement et en utilisant avec compétence toutes les fonctions de cette page de base, les opérateurs peuvent considérablement rationaliser les flux de travail des opérations de pliage, réduire le travail manuel répétitif et garantir la cohérence et la précision des paramètres d'usinage, ce qui maximise finalement l'efficacité opérationnelle et la précision d'usinage des machines à plier CNC.
