Lorsque vous passez devant une salle de sport et voyez ces rangées de barres d'appui étincelantes, ou que vous êtes assis dans votre voiture et saisissez la poignée de porte, avez-vous déjà cet instinct professionnel qui s'active comme moi ? Trois questions surgissent automatiquement dans votre tête : Quelle est la taille de ce tuyau ? Quelle est l'épaisseur de la paroi ? Comment le rayon de cintrage a-t-il été réalisé ?

Aujourd'hui, je souhaite mettre de côté ces manuels d'instructions obscurs et vous parler, d'un point de vue 'artisan', de notre vieil ami de l'atelier - la cintreuse de tuyaux. C'est plus qu'une simple machine qui courbe des tuyaux ; dans la fabrication moderne, c'est un 'maître sculpteur' absolument sous-estimé.

Il ne s'agit pas seulement de 'courber', il s'agit de faire 'obéir' le métal.

Beaucoup de gens qui voient une cintreuse de tuyaux fonctionner pour la première fois pensent que c'est comme un homme fort qui plie un tuyau d'acier d'un coup sec. En réalité, cela implique des calculs précis sur la 'déformation plastique'.

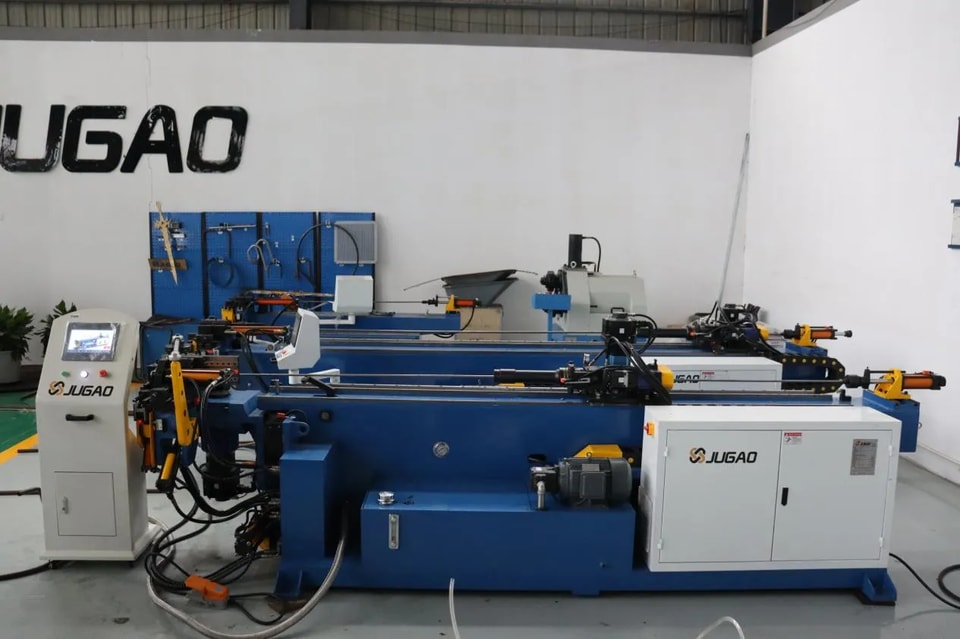

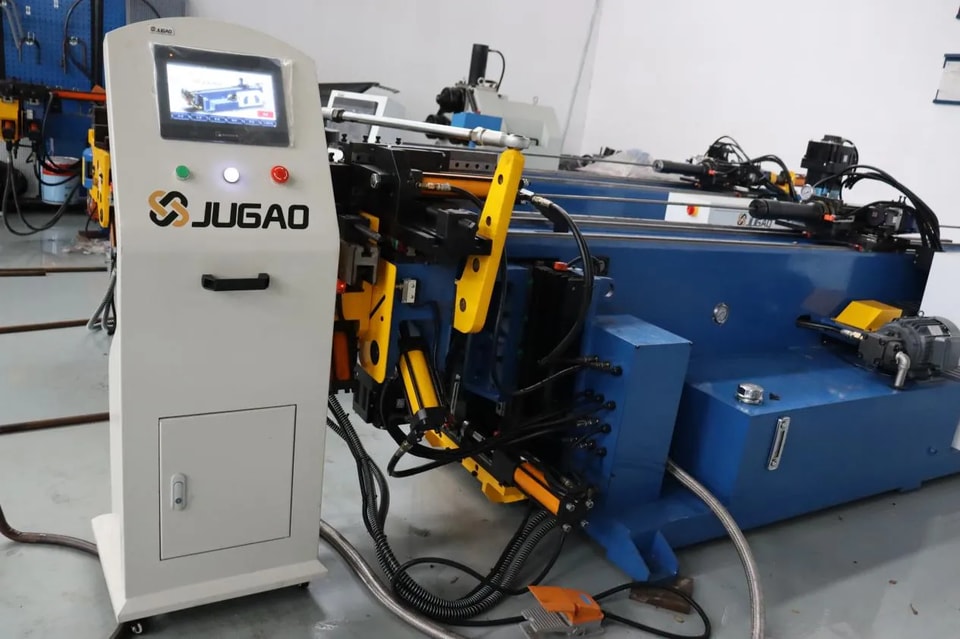

Qu'il s'agisse de la machine à cintrer hydraulique commune ou de la machine à cintrer CNC de plus en plus répandue, leur fonction est la même : guider les tuyaux métalliques le long d'un chemin prédéfini. Autrefois, les ouvriers qualifiés comptaient sur leur vue et leur expérience ; maintenant, les choses sont différentes. L'équipement moderne, en particulier les machines à cintrer CNC entièrement électriques, est comme avoir un 'cerveau'. Nous avons seulement besoin de saisir l'angle et les coordonnées, et la machine peut contrôler précisément chaque cintrage via des moteurs servo, avec une marge d'erreur inférieure à ±0,1°. Ce n'est pas seulement une amélioration de l'efficacité, mais aussi une exploration des limites des matériaux.

Ses 'œuvres' sont partout dans votre vie.

Industrie automobile : Équilibre entre sécurité et esthétique

Si vous pensez que les machines à cintrer les tubes ne servent qu'aux tuyaux d'échappement, vous les sous-estimez. Les voitures modernes, pour améliorer la résistance de la carrosserie, utilisent souvent des tubes en acier à haute résistance pour les traverses avant, les arceaux de sécurité et les supports d'appui-tête. Ces composants impliquent des cintrages à grand angle de 180°, et parfois même des cintrages dans deux directions différentes sur le même tube. Auparavant, cela aurait pu nécessiter une soudure, mais désormais les machines à cintrer haut de gamme (comme celles avec des capacités de cintrage à gauche et à droite) peuvent former le tube en une seule opération, ce qui donne une résistance plus élevée et un aspect plus lisse. Les courbes spatiales complexes des cadres de tableau de bord dans certains modèles haut de gamme sont l'œuvre des machines à cintrer les tubes à commande numérique.

Équipement de fitness et de plein air : Équilibre entre capacité portante et esthétique

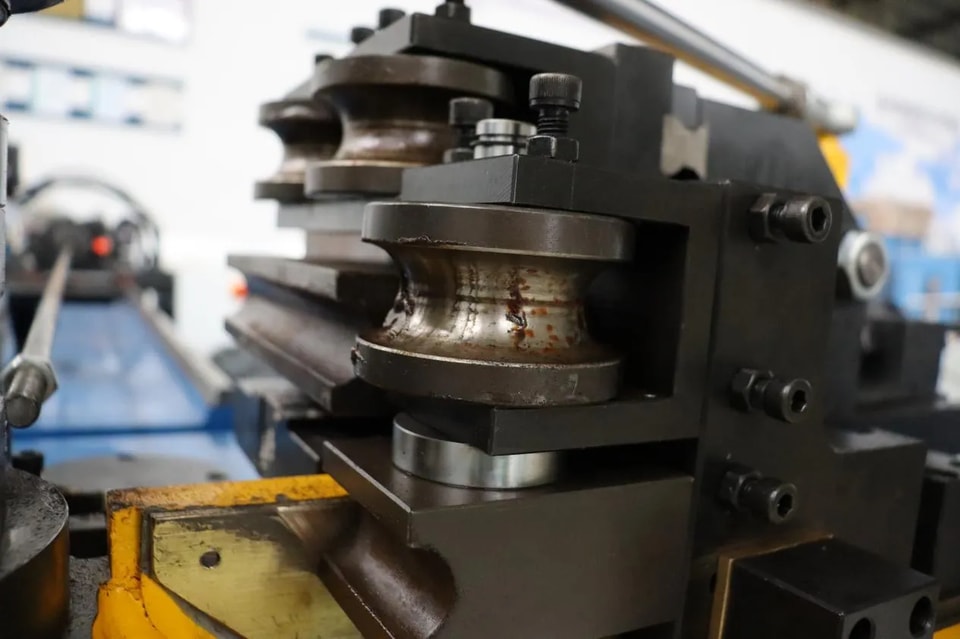

Notre usine a reçu de nombreuses commandes pour des équipements de fitness. Ne sous-estimez pas les mains courantes d'un tapis roulant ou les rails d'une machine à ramer. Ces composants tubulaires nécessitent généralement des traitements de surface extrêmement élevés (comme l'électrodéposition ou le revêtement en poudre), et même la plus légère ride ou indentation pendant le processus de pliage sera très visible sous la lumière. Par conséquent, les machines à cintrer les tuyaux doivent être équipées de moules anti-rides et de mandrins pour garantir que la paroi intérieure du tuyau ne se ride pas et que la paroi extérieure ne s'amincisse pas lorsqu'elle est pliée sous contrainte. Cela teste la rigidité et la stabilité de l'équipement.

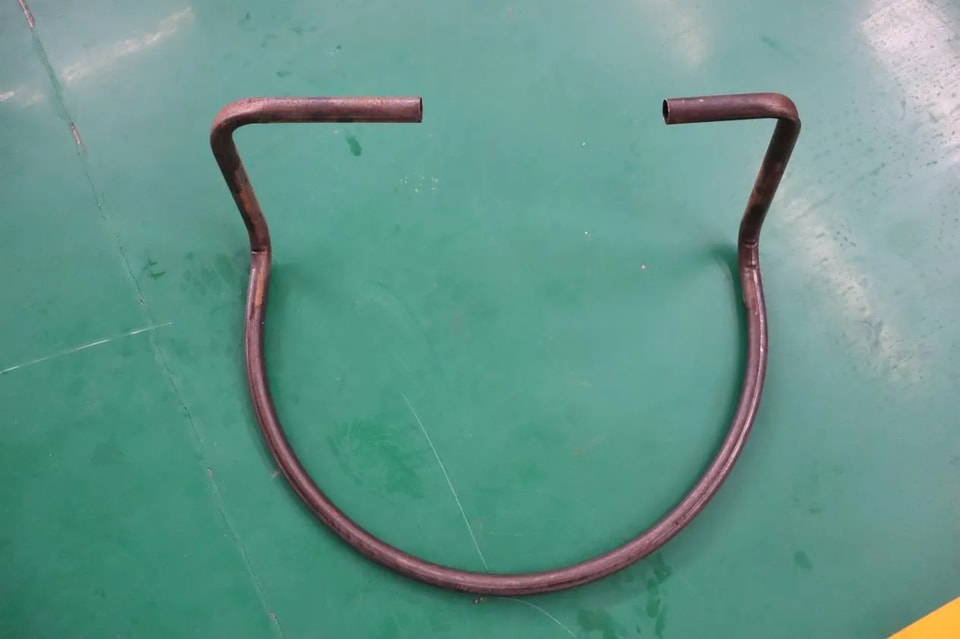

Meubles et CVC : Les détails invisibles Des mains courantes d'escalier en colimaçon dans les halls d'hôtel aux tuyaux en cuivre des systèmes de climatisation centrale au plafond, les cintreuses de tuyaux améliorent discrètement notre qualité de vie. Surtout dans l'industrie du meuble, les designs deviennent de plus en plus audacieux, avec des formes en S, en U et même des arcs elliptiques irréguliers. Grâce à la programmation de simulation 3D, même les formes les plus complexes peuvent devenir réalité.

La 'nouvelle arme' des technophiles : De quoi parlons-nous ?

Ces dernières années, les conversations avec des collègues ont révélé un changement de priorité.

Auparavant, la question était : 'Quelle est la force de votre machine ?'

Maintenant, les questions sont : 'Combien de minutes faut-il pour changer le moule ? Peut-il se connecter à un bras robotique ? Peut-il être intégré à un MES (système d'exécution de fabrication) ?'

En effet, les cintreuses de tuyaux ne sont plus de simples blocs de fer solitaires. Nous avons observé plusieurs tendances intéressantes :

Cintrage et formage intégrés : Les machines avancées de la série E-TURN peuvent courber un seul tuyau dans les deux directions, gauche et droite, sans inverser son orientation. Cela change la donne pour produire des essieux arrière automobiles complexes ou des châssis spatiaux, doublant efficacement l'efficacité.

Compensation et alignement intelligents : Les tuyaux ont des contraintes et reviendront après le cintrage - une loi physique que nous ne pouvons pas changer. Mais les machines modernes peuvent 'apprendre'. En identifiant les joints de tuyaux avec des lasers ou des caméras, ou en compensant automatiquement le retour élastique via des algorithmes logiciels, la première pièce est un produit qualifié, éliminant le besoin d'ajustements manuels des moules et d'essais et erreurs.

Production axée sur les données : Les jeunes travailleurs d'aujourd'hui hésitent à serrer des vis couvertes de taches d'huile. En utilisant un logiciel de programmation hors ligne, nous pouvons simuler des formes de tuyaux complexes tout en sirotant un café au bureau, détecter les collisions, puis transmettre les données directement à l'usine via le réseau. Ce n'est pas seulement de l'automatisation, mais aussi de la numérisation.

En conclusion

En tant que personne ayant travaillé dans cette industrie pendant de nombreuses années, ma plus grande leçon est que si la technologie évolue constamment, notre quête de précision reste inchangée.

Que vous soyez un petit atelier cherchant à acheter votre première cintreuse de tuyaux ou une grande usine modernisant sa ligne de production automatisée, comprendre vos matériaux de produit, vos exigences de précision et vos besoins en volume de production est toujours la première étape pour choisir l'équipement approprié.
