Comment choisir entre le refroidissement par eau et le refroidissement par air pour une torche de soudage ?

Le soudage, également appelé soudage par fusion, est un procédé et une technologie de fabrication qui assemblent des métaux ou d’autres matériaux thermoplastiques tels que les plastiques par chauffage, à haute température ou sous haute pression. La torche de soudage effectue l’opération de soudage et, pour éviter toute surchauffe, elle doit être refroidie. Il existe deux méthodes de refroidissement : par air et par eau.

Refroidissement par eau

Les torches de soudage refroidies par eau utilisent de l’eau en circulation pour refroidir la torche. Un système de circulation d’eau alimente l’élément chauffant dans le col de la torche, absorbe la chaleur, puis la renvoie vers le réservoir d’eau pour un refroidissement supplémentaire. Les torches de soudage refroidies par eau offrent une puissance plus élevée et conviennent au soudage continu de grandes pièces métalliques épaisses ; elles sont également très efficaces, avec un facteur de marche de 100 %. Elles sont durables et présentent une excellente dissipation thermique. En revanche, les torches de soudage refroidies par eau sont généralement plus coûteuses que les torches refroidies par air.

Refroidissement par air

Un gaz à basse température est injecté depuis l’arrière de la torche de soudage. Le gaz est expulsé par la buse, emportant la chaleur générée pendant le soudage tout en refroidissant simultanément la tête de la torche. Plus légères, les torches de soudage refroidies par air conviennent au soudage non continu de pièces minces avec un courant faible et une faible intensité de soudage. Elles se distinguent par une grande précision et une petite zone affectée thermiquement. En revanche, les torches de soudage refroidies par air ne conviennent pas aux courants élevés et sont mieux adaptées au soudage à faible courant.

Comment choisir

I. Prix

Les torches de soudage refroidies par eau sont en moyenne environ 50 % plus chères que les torches refroidies par air. De plus, l’installation d’un système de refroidissement à eau entraîne des coûts supplémentaires, et la torche de soudage, étant une pièce consommable, fait également partie des coûts d’exploitation récurrents.

II. Courant de soudage

En général, lorsque le courant de soudage est inférieur à 180 A et que le soudage n’est pas continu, il est possible de choisir une torche de soudage refroidie par air. La chaleur générée par le courant lors du soudage robotisé est dissipée par la convection de l’air autour de la torche, ce qui empêche d’endommager la buse en raison d’une surchauffe. En revanche, lorsque le courant de soudage dépasse 180 A, la chaleur générée par le courant élevé ne peut pas être refroidie rapidement par la convection de l’air autour de la torche de soudage. Dans ce cas, une torche de soudage refroidie par eau peut être utilisée ; elle emploie un système d’eau en circulation pour refroidir rapidement la torche. En outre, les torches de soudage TIG industrielles à haute puissance utilisent des conceptions refroidies par eau plus complexes. Le refroidissement par eau réduit l’usure des composants vulnérables tels que l’électrode en tungstène, ce qui permet d’obtenir un arc plus stable. Cela convient au soudage de pièces plus épaisses et au soudage continu à fort courant.

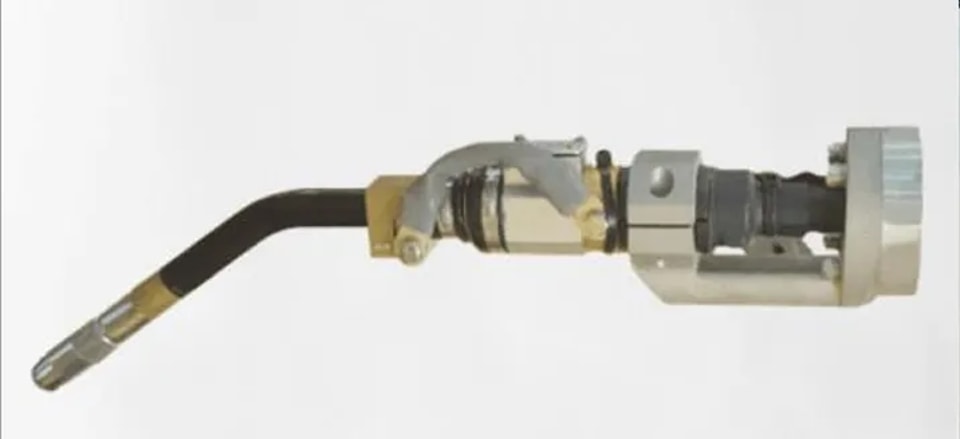

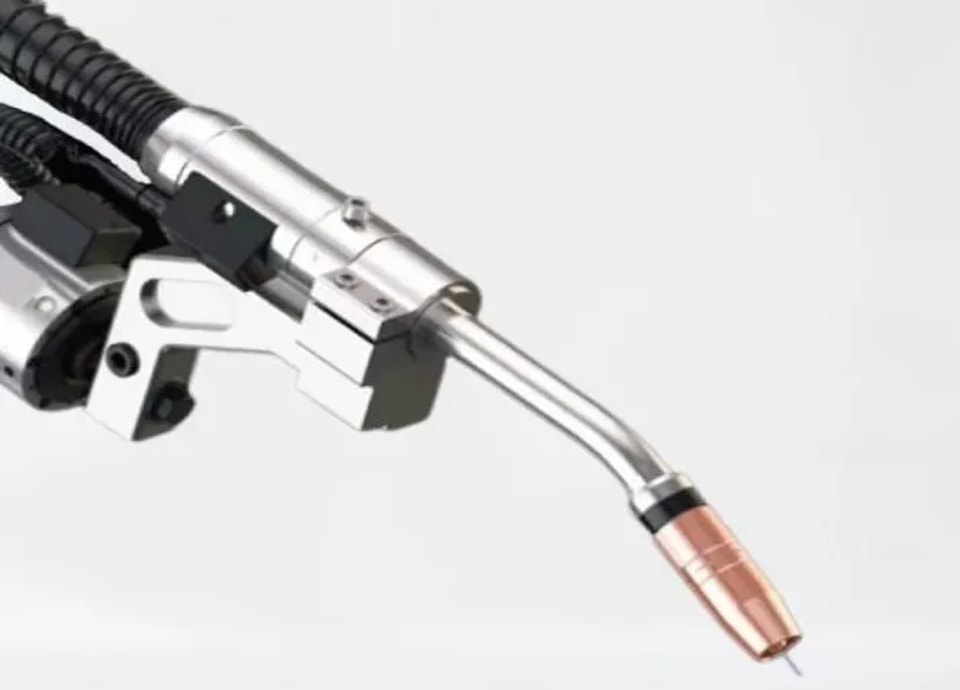

Actuellement, JUGAO utilise principalement deux types de torches de soudage refroidies par air : la torche JUGAO et la torche Global. La torche JUGAO est développée et fabriquée de manière indépendante par JUGAO, avec des câbles à haute résistance, résistants à la torsion et à l’usure, dotés d’âmes en fil de cuivre de haute qualité, et intègre une technologie anti-collision brevetée. Son dispositif anti-collision est rapide et offre une excellente répétabilité. La marque de torches Global est une marque chinoise bien connue, ayant obtenu la certification internationale de qualité ISO-9001-2000 et la certification nationale CCC, répondant à la plupart des besoins en soudage.

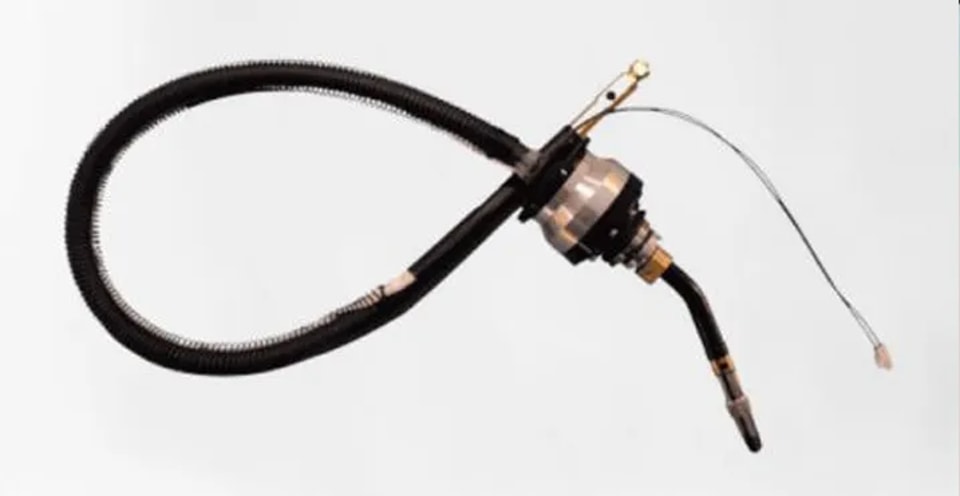

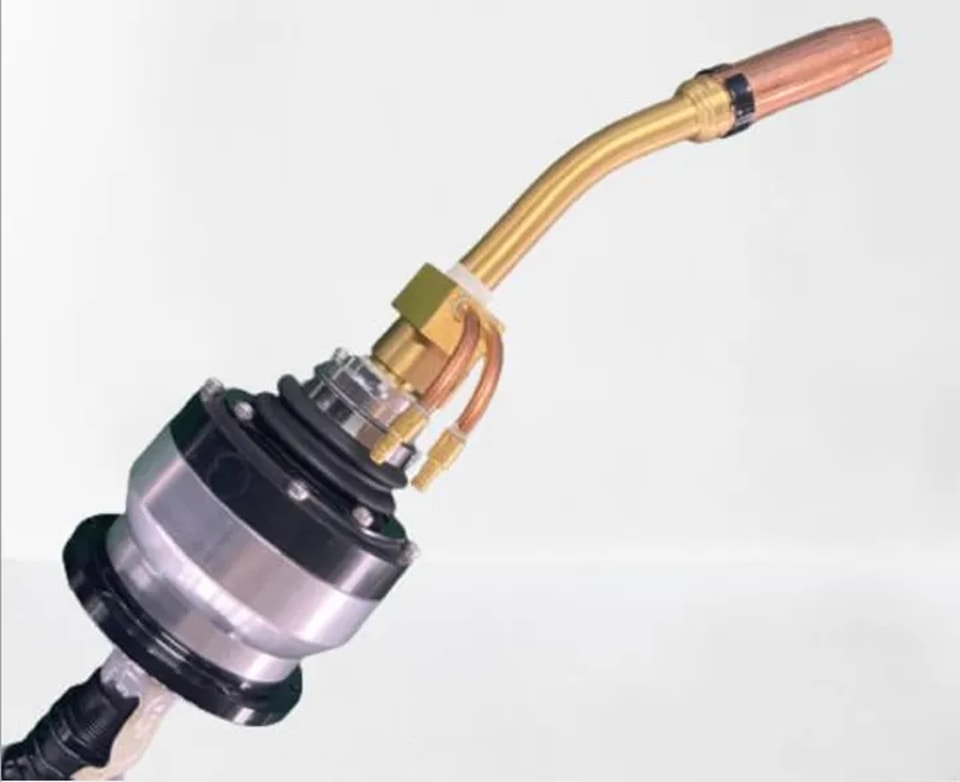

Lors du soudage de grandes pièces métalliques épaisses, utilisez le refroidissement par eau pour refroidir la torche de soudage. Des torches de soudage de marques telles que JUGAO, Global, Telma et Apollo sont disponibles. Les clients peuvent également choisir une marque de torche de soudage spécifique en fonction de leurs besoins.
