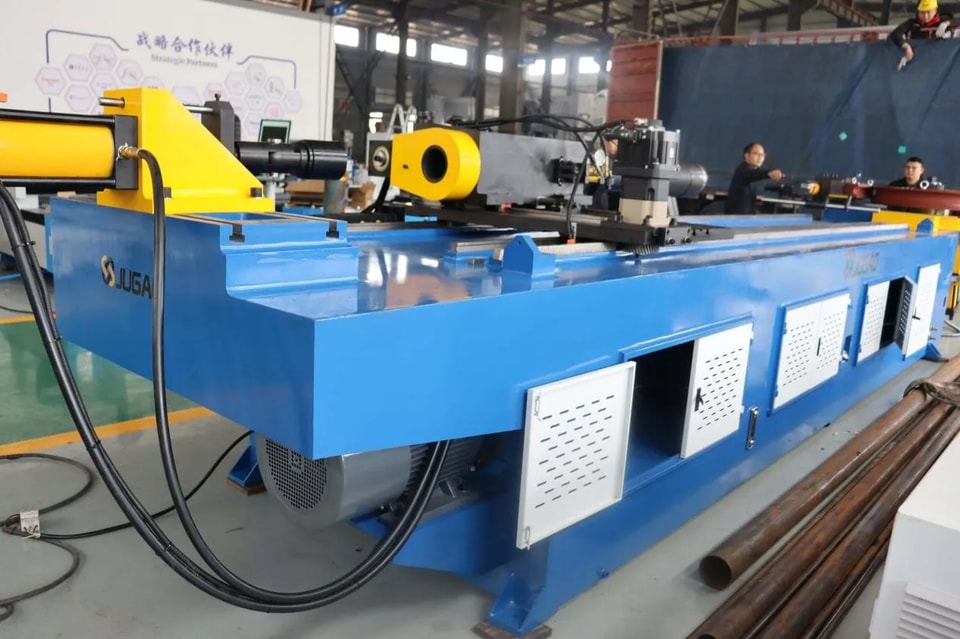

Comment dépanner les fuites d'huile sur une cintreuse de tubes ?

Le système hydraulique est la principale source d’énergie de la cintreuse de tubes, et les fuites d’huile figurent parmi les défaillances les plus courantes des systèmes hydrauliques. Les fuites d’huile ne se contentent pas de gaspiller l’huile et de polluer l’environnement : elles peuvent aussi entraîner une pression système insuffisante, un fonctionnement ralenti, voire endommager l’équipement. Localiser rapidement et éliminer correctement les fuites d’huile est une compétence essentielle pour le personnel de maintenance des équipements.

Types et emplacements courants des fuites d’huile

Les fuites d’huile dans les cintreuses de tubes sont généralement classées en trois catégories :

Fuite externe : l’huile hydraulique s’échappe à l’extérieur de l’équipement et est visible à l’œil nu.

Fuite interne : une contamination croisée de l’huile se produit à l’intérieur du système, se manifestant par un fonctionnement lent et une pression instable.

Suintement d’huile : de légères taches d’huile s’accumulent au fil du temps et forment une boue.

Les emplacements courants des fuites d’huile comprennent : les raccords de tuyauterie, les joints de vérin, les surfaces d’appui de la pompe hydraulique et du corps de vanne, les soudures du réservoir d’huile et la tuyauterie du refroidisseur.

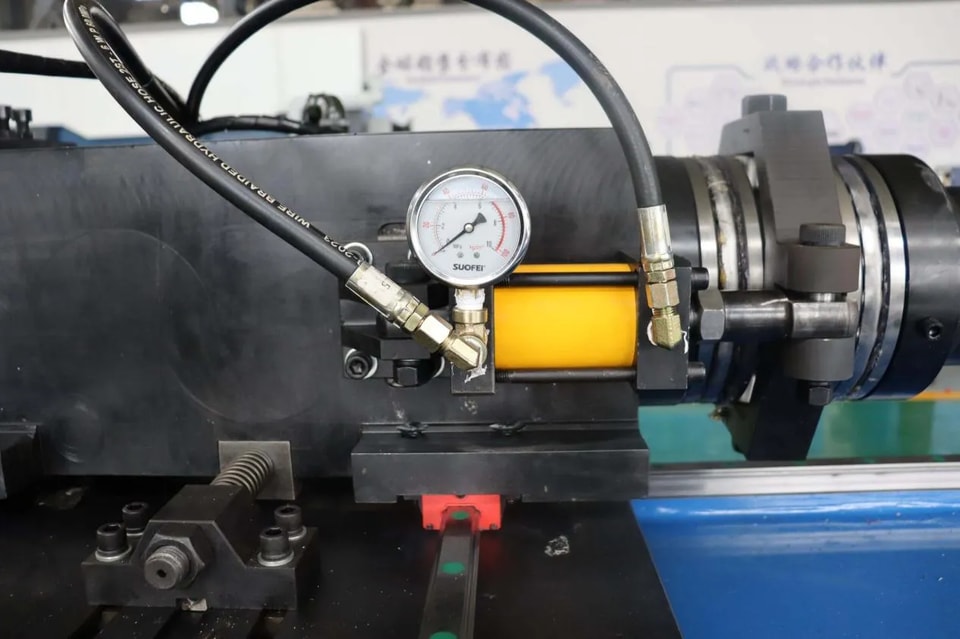

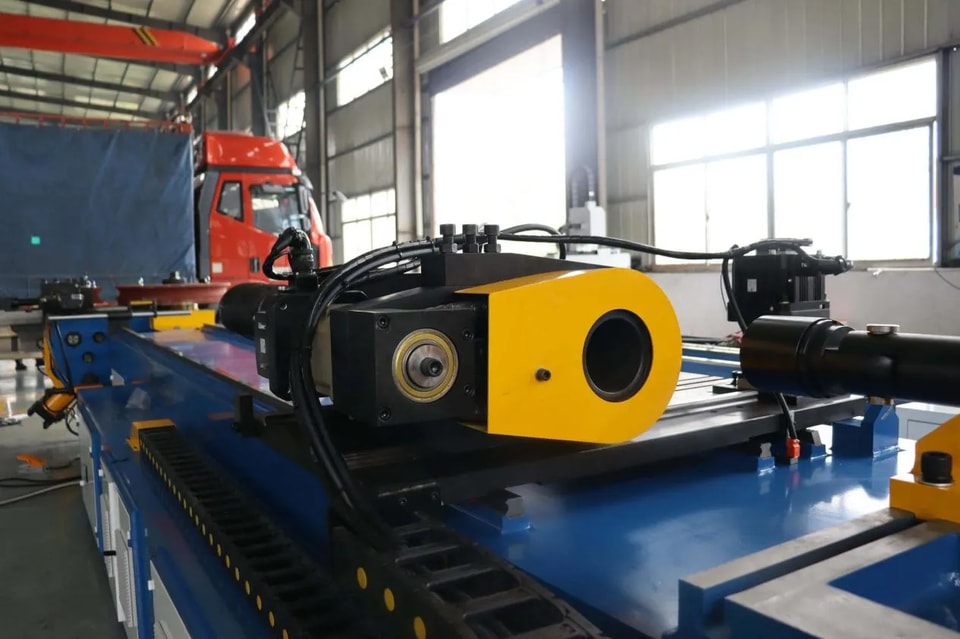

1. Fuite d’huile au niveau des raccords de tuyauterie

Symptômes : des gouttelettes d’huile s’infiltrent nettement au niveau du raccord, ou un film d’huile apparaît à la surface du tuyau d’huile.

Causes possibles :

Raccord desserré (causé par les vibrations de l’équipement)

Usure ou mauvaise installation du raccord à bague de compression

Rayures ou corps étrangers sur la surface d’étanchéité conique

Joint torique vieilli, aplati ou mal sélectionné

Solutions :

Resserrer le raccord au couple spécifié à l’aide d’une clé.

Si la fuite persiste après le serrage, démontez et inspectez la bague à olive ou la surface d’étanchéité, puis remplacez toute pièce endommagée.

Pour les joints toriques, remplacez-les par une bague en caoutchouc résistant à l’huile de même spécification. Appliquez une petite quantité d’huile hydraulique lors de l’installation afin d’éviter toute coupure.

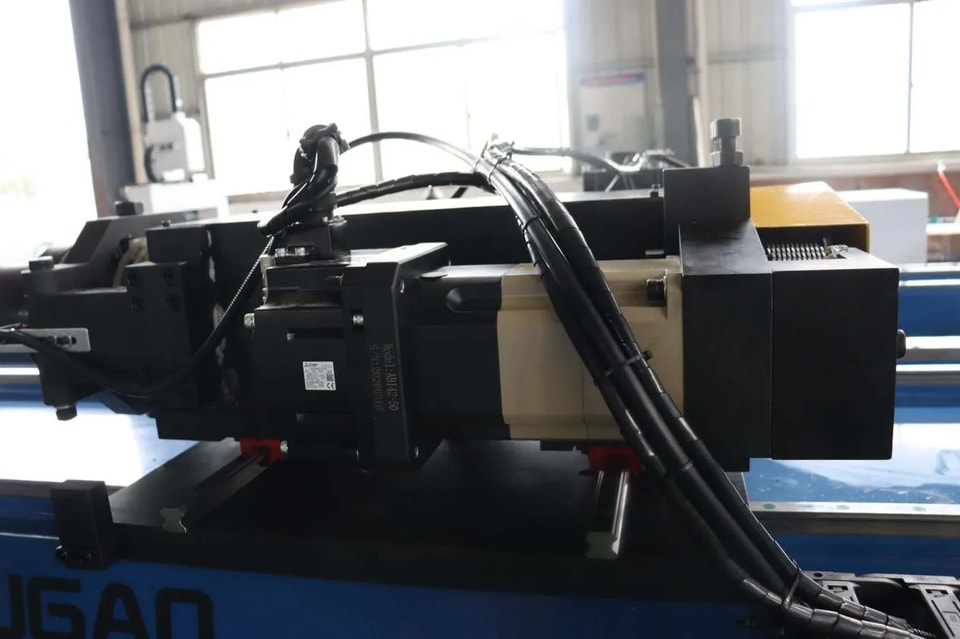

2. Fuite d’huile au niveau des joints de cylindre

Symptômes : présence d’huile à la surface de la tige de piston du vérin ; apparition de gouttes d’huile à l’extrémité sortie de la tige après l’arrêt ; ou suintement d’huile au niveau du fond du cylindre.

Causes possibles :

* Rayures sur la tige de piston, rouille ou écaillage du chromage

* Vieillissement et usure des joints racleurs et des joints de tige de piston

* Rayures de la paroi interne du cylindre entraînant la défaillance du joint de piston (fuite interne)

* Contamination de l’huile hydraulique accélérant l’usure des joints

* Méthodes de dépannage :

* Nettoyez la surface de la tige de piston et vérifiez la présence de rayures. Les rayures légères peuvent être polies avec du papier de verre fin ; en cas de dommage important, il faut remplacer la tige de piston ou l’ensemble cylindre.

* Lors du remplacement des éléments d’étanchéité, faites attention au sens de montage du joint (lèvre tournée vers le côté pression).

* Vérifiez la propreté de l’huile hydraulique et remplacez l’huile contaminée ainsi que les éléments filtrants.

* En cas de fuite interne (descente spontanée du cylindre), le joint de piston doit être démonté et inspecté ; remplacez-le si nécessaire.

3. Fuite d’huile de la pompe hydraulique et du corps de valve

* Symptômes : suintement d’huile au niveau du joint d’huile de l’extrémité de l’arbre de la pompe à piston, ou suintement d’huile au niveau de la surface d’appui du corps de valve.

Causes possibles : vieillissement et usure du joint d’huile d’arbre de pompe ; pression excessive dans le carter de pompe (obstruction de la conduite de retour d’huile) ; boulons de fixation du corps de valve desserrés ; joint de plaque de valve endommagé ou joint torique vieilli.

Remèdes :

Vérifiez que la conduite de retour d’huile du carter de pompe n’est pas obstruée et assurez-vous que la pression du carter ne dépasse pas la valeur spécifiée.

Lors du remplacement du joint d’huile côté arbre, veillez à ne pas rayer le tourillon de l’arbre.

Vérifiez le couple de serrage des boulons du corps de valve et serrez-les uniformément en croix.

Lors du remplacement du joint, retirez l’ancien produit d’étanchéité et les impuretés de la surface d’appui, puis appliquez uniformément un nouveau produit d’étanchéité.

4. Fuite d’huile du réservoir et des conduites

Symptômes : suintement d’huile au niveau des soudures du réservoir d’huile, ou fuite d’huile au niveau du voyant de niveau ou du filtre à air.

Causes possibles : défauts de soudure ou vibrations prolongées provoquant des fissures de soudure ; vieillissement du joint du voyant de niveau ; pression anormalement élevée dans le réservoir d’huile (filtre à air obstrué) ; raccord de tuyau d’aspiration desserré ou fissuré.

Solutions : pour les fuites de soudure, vidangez l’huile, meulez la soudure, ressoudez et effectuez un test de pression. Remplacez le joint du voyant de niveau et vérifiez les vis de serrage. Nettoyez ou remplacez le filtre à air afin de garantir que le réservoir d’huile soit à l’air libre. Vérifiez que le tuyau d’aspiration n’est pas fissuré et remplacez toute conduite endommagée.

5. Fuite d’huile du refroidisseur

Symptômes : traces d’huile sous le refroidisseur, ou émulsification de l’eau (mélange huile-eau) dans l’huile.

Causes possibles : tube d’huile rompu à l’intérieur du refroidisseur ; vieillissement du joint du fond ; communication entre les circuits d’eau et d’huile.

Solutions : pour les refroidisseurs à air, vérifiez que les ailettes et les tubes ne sont pas endommagés. Pour les refroidisseurs à eau, démontez-les et vérifiez s’il y a des tubes d’huile rompus, ou effectuez un test d’étanchéité à l’air. Si un mélange huile-eau est constaté, remplacez immédiatement le refroidisseur, nettoyez soigneusement le réservoir d’huile et remplacez toute l’huile hydraulique.

Points clés pour le dépannage et la prévention des fuites d’huile

Inspection visuelle : commencez par nettoyer la surface de l’équipement. Après une période de fonctionnement, observez la source de la fuite en suivant le principe « du haut vers le bas, de l’intérieur vers l’extérieur ».

Distinguer le vrai du faux : confirmez si la fuite provient de résidus d’huile issus du montage afin d’éviter une mauvaise évaluation.

Ordre de serrage : serrez les boulons en séquence diagonale afin d’éviter un serrage inégal entraînant une défaillance de l’étanchéité.

Choix des joints : lors du remplacement des joints, utilisez toujours des joints d’origine ou équivalents, résistants à l’huile. Ne les remplacez pas arbitrairement.

Propreté de l’huile : la contamination de l’huile hydraulique est une cause majeure d’endommagement des joints. Remplacez régulièrement les éléments filtrants et maintenez la propreté de l’huile.

Maintenance préventive : mettez en place un système d’inspection régulier. Traitez rapidement les fuites d’huile afin d’éviter que de petits problèmes ne deviennent des pannes majeures.

Le dépannage des fuites d’huile sur les cintreuses de tubes repose sur un repérage précis, un démontage et un remontage appropriés, ainsi qu’une opération propre. Des raccords aux vérins, en passant par les pompes, les valves, le réservoir d’huile et le refroidisseur, vérifiez chaque composant étape par étape pour localiser la fuite avant toute réparation. L’utilisation de joints adaptés, d’un couple de serrage correct et d’une huile hydraulique propre est fondamentale pour prévenir les fuites récurrentes.
