Comment dépanner une fuite d’huile sur presse plieuse

Les fuites d’huile constituent un problème fréquent pour les opérateurs de presses plieuses, généralement repérées par des traces d’huile autour de l’équipement. Dans la plupart des cas, elles commencent par une petite fuite pouvant être détectée et réparée à temps grâce à des procédures d’inspection adaptées. D’après l’expérience pratique acquise dans la maintenance des presses plieuses hydrauliques en conditions de production réelles, les fuites d’huile sont souvent provoquées par des joints usés, des raccords hydrauliques desserrés ou une huile hydraulique contaminée. Cet article présente des techniques pratiques de dépannage pour diagnostiquer les fuites d’huile des presses plieuses, en explique les principales causes et montre comment localiser précisément l’origine de la fuite afin d’éviter de graves dysfonctionnements du système hydraulique.

Causes courantes des fuites d’huile sur presse plieuse

Avant de commencer le dépannage, il est essentiel d’identifier les sources potentielles de fuite d’huile dans le système hydraulique d’une presse plieuse. Comme le système hydraulique fonctionne sous haute pression, le moindre défaut peut entraîner une fuite d’huile visible.

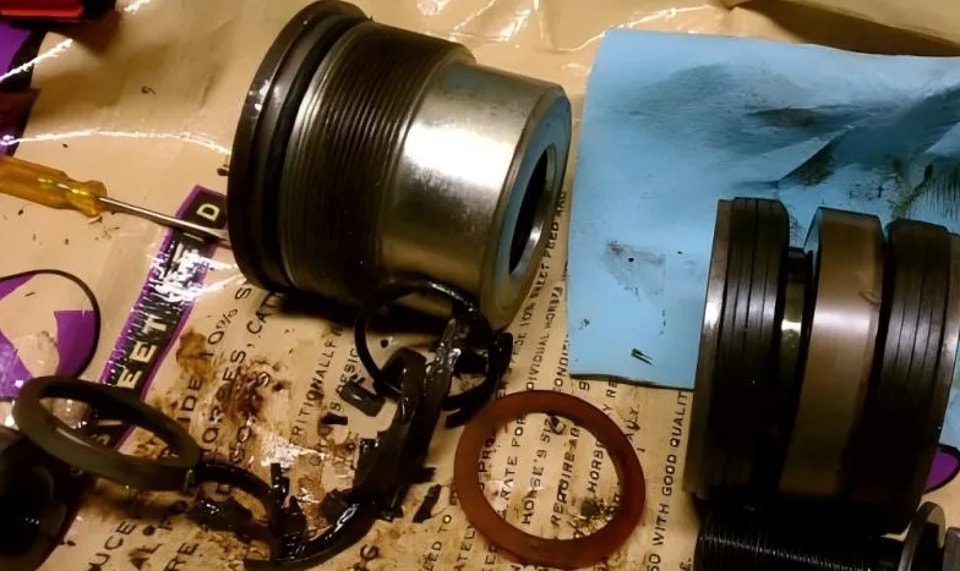

Joints de vérin hydraulique usés

Les joints usés du vérin sont l’une des principales causes de fuite d’huile sur presse plieuse. Les joints subissent une friction et des cycles de pression constants lors du mouvement du coulisseau sur une longue période, ce qui entraîne une usure progressive.

Les indicateurs typiques de ce problème comprennent :

• Suintement d’huile autour de la tige du vérin

• Perte progressive de pression hydraulique pendant le processus de pliage

• Présence visible de résidus d’huile à la surface du vérin

Lorsque ces symptômes apparaissent, il est nécessaire d’inspecter l’état de la tige de vérin et de déterminer si le joint doit être remplacé immédiatement.

Raccords de tuyauterie hydraulique desserrés

Les raccords desserrés dans les circuits hydrauliques sont une autre cause fréquente. Les vibrations continues générées pendant le fonctionnement de la machine peuvent desserrer progressivement les connecteurs de tuyauterie au fil du temps, créant des espaces par lesquels l’huile peut s’échapper.

Ce problème peut entraîner :

• Formation visible de gouttes d’huile aux jonctions des tuyaux

• Légères fluctuations irrégulières de la pression hydraulique

• Accumulation de taches d’huile autour des zones de raccordement

Le resserrage des raccords desserrés et la vérification de l’état des bagues d’étanchéité permettent généralement de résoudre rapidement et efficacement ce problème de fuite.

Flexibles hydrauliques endommagés

Les flexibles hydrauliques sont sujets aux fissures ou à la dégradation par vieillissement en raison d’une utilisation prolongée, d’une exposition à des températures élevées ou de contraintes de flexion répétées pendant le fonctionnement de la machine. Une fuite provenant de flexibles hydrauliques endommagés peut se manifester par une fine pulvérisation d’huile ou un suintement lent, facile à négliger au début.

Lors des opérations de maintenance régulières, les principaux points de contrôle des flexibles hydrauliques comprennent :

• Fissures superficielles visibles ou effilochage

• Zones gonflées ou déformées sur le flexible

• Résidus d’huile humides autour de la surface du flexible

Le remplacement rapide des flexibles hydrauliques endommagés est essentiel pour éviter des défaillances soudaines et inattendues du système hydraulique.

Guide étape par étape pour diagnostiquer une fuite d’huile de presse plieuse

Pour localiser avec précision l’origine de la fuite d’huile, une méthode de diagnostic systématique et progressive est indispensable. Voici une procédure standardisée pour diagnostiquer une fuite d’huile de presse plieuse :

Étape 1 : Nettoyer la zone hydraulique

La première étape, fondamentale, consiste à nettoyer soigneusement tous les composants hydrauliques. La poussière accumulée, les saletés et les anciens résidus d’huile peuvent masquer l’origine réelle de la fuite et empêcher d’identifier le problème avec précision.

Utilisez un chiffon propre et non pelucheux pour essuyer les principaux composants suivants :

• Les pompes hydrauliques et leurs pièces de raccordement

• Tous les clapets et blocs de vannes hydrauliques

• Les raccords et jonctions des tuyauteries hydrauliques

• La surface des vérins hydrauliques et des tiges de vérin

Une zone hydraulique propre permet de repérer beaucoup plus facilement les traces d’huile fraîche et de localiser précisément l’endroit de la fuite.

Étape 2 : Faire fonctionner la machine et observer les points de fuite

Après le nettoyage, faites fonctionner la presse plieuse et effectuez plusieurs cycles complets de pliage dans des conditions normales de travail.

Pendant le fonctionnement de la machine, observez attentivement les zones suivantes afin de détecter tout signe de fuite d’huile :

• Le mouvement de la tige de vérin et la zone d’étanchéité environnante

• Toutes les connexions de tuyauterie hydraulique et les jonctions des raccords

• Les blocs de vannes, les régulateurs de pression et leurs orifices de raccordement

En cas de fuite d’huile, l’huile fraîche apparaîtra immédiatement et s’accumulera autour du composant défectueux, ce qui facilite l’identification du point de fuite.

Étape 3 : Vérifier la stabilité de la pression hydraulique

Une pression hydraulique instable est souvent le signe d’une fuite interne au niveau des vannes ou des vérins hydrauliques, un problème plus discret et difficile à détecter par une simple inspection visuelle.

Concentrez-vous sur la surveillance des aspects suivants lors de cette étape :

• Les relevés en temps réel du manomètre hydraulique pour détecter des chutes ou fluctuations inattendues

• La fluidité du mouvement de montée et de descente du vérin pendant le pliage

• Des variations anormales de la température de l’huile hydraulique pendant le fonctionnement

Une chute soudaine et inexpliquée de la pression hydraulique indique généralement l’usure des joints internes des vannes ou des vérins, ce qui est la cause profonde des fuites internes.

Étape 4 : Inspecter la qualité de l’huile hydraulique

Une huile hydraulique contaminée peut accélérer l’usure des joints et des valves, entraînant divers problèmes de fuite. Il est donc essentiel d’inspecter la qualité de l’huile hydraulique dans le cadre du processus de diagnostic.

Les principaux éléments à vérifier pour l’huile hydraulique sont :

• Présence de particules métalliques ou d’autres impuretés solides (causées par l’usure des composants)

• Coloration foncée anormale ou turbidité (indiquant une oxydation ou une contamination de l’huile)

• Contamination par l’eau (pouvant provoquer de la corrosion et endommager les joints)

Remplacer rapidement l’huile hydraulique contaminée et changer le filtre à huile hydraulique permet de prévenir efficacement d’autres fuites causées par des problèmes de qualité de l’huile.

Mesures préventives pour éviter les fuites d’huile de la presse plieuse

Une fois le problème de fuite d’huile résolu, la mise en place de mesures préventives efficaces est essentielle pour éviter toute récidive et garantir le fonctionnement stable à long terme de la presse plieuse.

Inspection courante du système hydraulique

L’inspection régulière du système hydraulique est la mesure préventive la plus simple et la plus efficace. Un contrôle visuel hebdomadaire rapide permet de détecter les premiers signes de fuite avant que le problème ne s’aggrave et n’entraîne des dommages plus sérieux.

Les principaux points à vérifier lors des inspections de routine sont :

• L’état d’usure des joints des vérins hydrauliques et des surfaces des tiges

• Le serrage de tous les raccords et joints de tuyauterie hydraulique

• L’intégrité des surfaces des flexibles hydrauliques (sans fissures, gonflements ni effilochage)

• Le niveau d’huile dans le réservoir hydraulique et la propreté de l’huile

Entretien approprié de l’huile hydraulique

L’huile hydraulique est le sang vital du système hydraulique de la presse plieuse, et un mauvais entretien de l’huile est un facteur majeur qui accélère l’usure des joints et endommage les valves. Le respect des pratiques standard d’entretien de l’huile est essentiel pour réduire les risques de fuite.

Pratiques recommandées pour l’entretien de l’huile hydraulique :

• Remplacer l’huile hydraulique strictement selon les heures de service spécifiées par la machine

• Remplacer les filtres à huile hydraulique à intervalles réguliers conformément au manuel d’entretien

• Prendre des mesures anti-contamination lors du remplissage de l’huile (par exemple, utiliser des entonnoirs propres et bien fermer le réservoir d’huile)

Ces mesures simples mais efficaces peuvent prolonger considérablement la durée de vie des composants hydrauliques et réduire le risque de fuite d’huile.

Maintenir une température de fonctionnement stable

Une température excessivement élevée de l’huile hydraulique peut rapidement dégrader les matériaux des joints et des flexibles hydrauliques, entraînant un durcissement, des fissures et des fuites ultérieures. Le maintien d’une température de fonctionnement stable du système hydraulique est donc une mesure préventive essentielle.

Pour garantir la stabilité de la température, les mesures suivantes doivent être prises :

• Vérifier régulièrement et s’assurer que le système de refroidissement de l’unité hydraulique fonctionne correctement

• Maintenir la zone de ventilation autour de l’unité hydraulique dégagée et sans obstruction

• Surveiller en permanence la température de l’huile afin de garantir qu’elle reste dans la plage recommandée par le fabricant

Une température de fonctionnement stable peut prolonger efficacement la durée de vie de tous les composants hydrauliques et minimiser le risque de fuite d’huile causé par une dégradation à haute température.

Liste de contrôle pour le diagnostic des fuites d’huile de la presse plieuse

Afin de simplifier et de standardiser le processus de diagnostic, la liste de contrôle rapide suivante peut être utilisée pour identifier efficacement et en toute sécurité la source exacte de la fuite d’huile :

1. Nettoyer soigneusement tous les composants hydrauliques et éliminer tous les résidus d’huile ancienne ainsi que la saleté

2. Faire fonctionner la machine dans des conditions normales et repérer les nouveaux points de fuite d’huile

3. Inspecter l’état des joints des vérins hydrauliques et la surface des tiges de vérin

4. Vérifier tous les raccords de tuyauterie hydraulique et resserrer les connexions desserrées

5. Examiner les flexibles hydrauliques pour détecter d’éventuelles fissures, gonflements, effilochages ou autres dommages

6. Vérifier la qualité de l’huile hydraulique et la remplacer par de l’huile neuve si une contamination est détectée

FAQ

Quelle est la cause la plus fréquente de fuite d’huile de la presse plieuse ?

D’après l’expérience pratique de maintenance sur site, les joints de vérin hydraulique usés et les raccords de tuyauterie hydraulique desserrés sont les deux causes les plus fréquentes de fuite d’huile dans les systèmes hydrauliques des presses plieuses.

Une fuite d’huile de la presse plieuse peut-elle affecter la précision du pliage ?

Oui. Une fuite d’huile entraîne une perte inévitable de pression hydraulique, ce qui provoque un mouvement instable du vérin de la presse plieuse. Cette instabilité se traduit par des angles de pliage irréguliers, une précision de pliage réduite et une baisse globale des performances de la machine.

À quelle fréquence dois-je inspecter le système hydraulique de ma presse plieuse ?

Il est recommandé d’effectuer chaque semaine une inspection visuelle rapide du système hydraulique. Pour une maintenance hydraulique plus approfondie (par exemple, vérification de l’état des joints internes, test de la stabilité de la pression), la fréquence peut être déterminée en fonction de l’utilisation réelle de la machine — généralement tous les 3 à 6 mois pour un équipement à usage intensif.

Est-il sûr d’utiliser une presse plieuse avec une légère fuite d’huile ?

Il n’est pas recommandé d’utiliser une presse plieuse avec même une légère fuite d’huile. Sous la haute pression du système hydraulique, de petites fuites peuvent rapidement s’aggraver. De plus, l’huile qui s’échappe peut contaminer d’autres composants de la machine, provoquer une usure supplémentaire et même entraîner une défaillance soudaine du système hydraulique en cours de fonctionnement, ce qui présente des risques pour la sécurité des opérateurs et de l’équipement.

Conclusion

Le dépannage d’une fuite d’huile sur une presse plieuse nécessite une inspection minutieuse et détaillée, associée à une méthode systématique et progressive. En suivant les étapes consistant à nettoyer le système hydraulique, observer les points de fuite pendant le fonctionnement de la machine, vérifier la stabilité de la pression hydraulique et contrôler la qualité de l’huile hydraulique, il est possible d’identifier rapidement et avec précision la cause exacte de la fuite d’huile.

Un entretien régulier du système hydraulique, une gestion standardisée de l’huile hydraulique et des inspections de routine sont les moyens les plus efficaces de prévenir les fuites d’huile et d’assurer un fonctionnement fiable et stable des presses plieuses. Si vous rencontrez des problèmes de fuite hydraulique persistants ou complexes qui ne peuvent pas être résolus par un dépannage sur site, il est recommandé de solliciter l’assistance technique professionnelle de l’équipe après-vente — nos experts techniques sont toujours disponibles pour fournir des conseils d’entretien professionnels et une assistance sur site pour votre système de presse plieuse.
