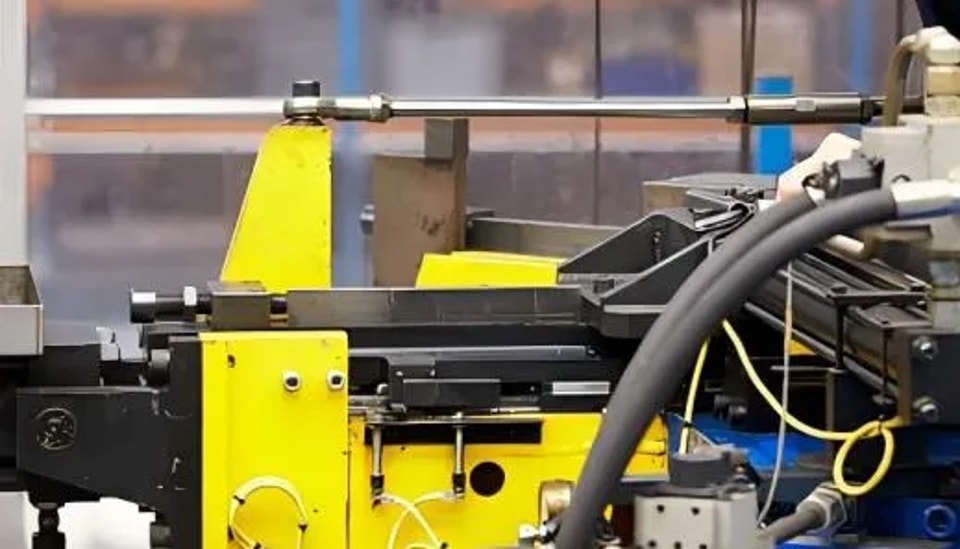

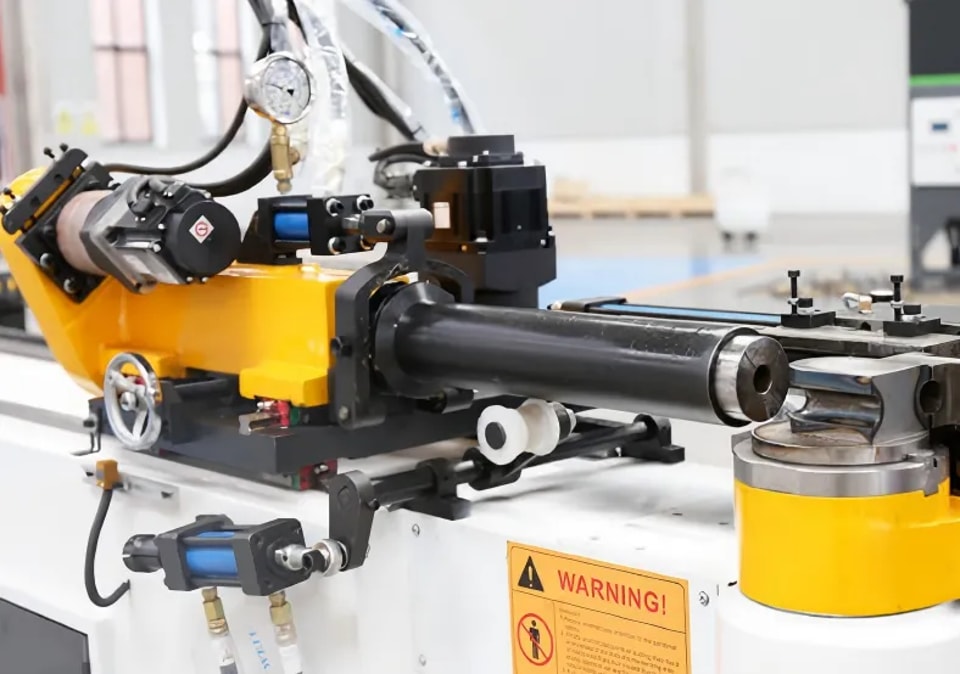

Si le contrôleur de votre cintreuse de tubes tombe en panne, ne vous précipitez pas pour appeler le fabricant. Ces méthodes peuvent résoudre la plupart des problèmes.

Le contrôleur est le cerveau de l’interface homme-machine, gérant la programmation, la logique et la communication. En cas de dysfonctionnement, toute la machine devient insensible. Suivez ces étapes dans l’ordre, et vous pourrez trouver la cause profonde de la plupart des problèmes du contrôleur.

Étape 1 : Vérifier d’abord les alarmes, puis déterminer la direction

La plupart des alarmes sur les cintreuses de tubes sont causées par des problèmes externes, comme un arrêt d’urgence non réarmé, l’absence de signal de capteur ou l’activation de fins de course. Lorsqu’un voyant d’alarme s’allume sur le système CNC, le manuel de maintenance du système fournit généralement une piste d’analyse correspondante ; la consulter permet de localiser rapidement le problème. Certains systèmes disposent d’interfaces de diagnostic intégrées permettant d’afficher en temps réel des données telles que l’état des entrées/sorties et la charge des servomoteurs, ce qui aide à réduire les possibilités.

Étape 2 : Redémarrer– Toujours la première méthode à essayer

Les contrôleurs sont comme des ordinateurs ; les plantages mémoire sont fréquents après une utilisation prolongée. Éteindre la machine, attendre 20 à 30 secondes, puis la remettre sous tension résout souvent les problèmes de communication. Si le système plante, vérifiez d’abord les voyants du panneau du contrôleur : un voyant de défaut système allumé en continu ou clignotant indique probablement un problème matériel ou logiciel ; un voyant RUN éteint indique probablement un arrêt du système.

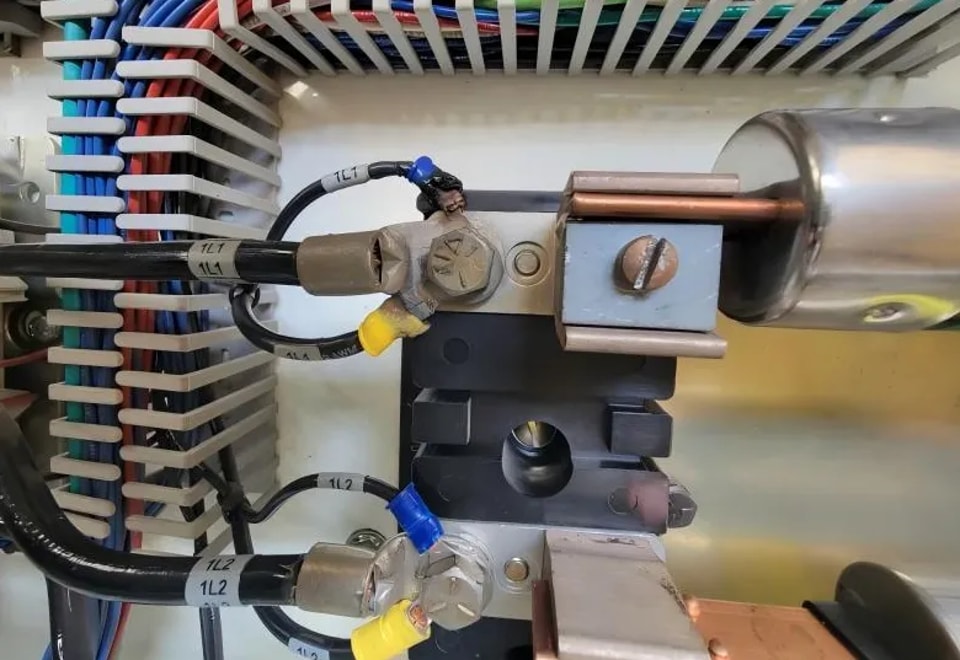

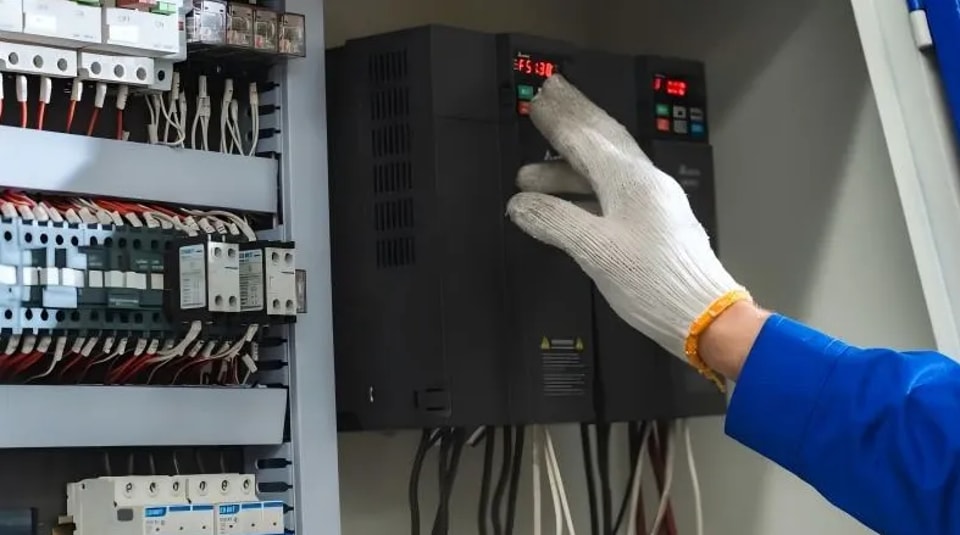

Étape 3 : Mesurer la tension et vérifier le câblage

C’est la cause la plus courante des défaillances du contrôleur. Les performances médiocres de l’alimentation à découpage sont à l’origine de nombreuses pannes inhabituelles. J’ai déjà rencontré une cintreuse de tubes qui dépassait fréquemment l’angle de cintrage ; on a finalement découvert qu’il s’agissait d’un condensateur de filtre de sortie dégradé dans l’alimentation à découpage 24 V. Le fait de connecter un condensateur de 2200μµF en parallèle sur la sortie 24 V a résolu le problème. Par conséquent, lorsque vous rencontrez des problèmes difficiles lors du débogage, utilisez d’abord un multimètre pour mesurer la tension d’alimentation du contrôleur ; le 24 V doit rester dans±une plage de ±10 % pour garantir la stabilité. Si le module d’alimentation présente des traces de brûlure ou si le fusible a sauté, remplacez-le directement.

De plus, les PC industriels ont tendance à se bloquer lorsqu’ils fonctionnent pendant de longues périodes dans des environnements à haute température. Vérifiez d’abord si le ventilateur de refroidissement tourne et nettoyez la poussière du dissipateur thermique pour voir si cela améliore la situation.

Étape 4 : Distinguer les pannes du contrôleur

Les contrôleurs sont composés de plusieurs couches, ce qui exige des méthodes de dépannage différentes :

PC industriel (IPC) : En cas d’écran bleu, de blocages ou de redémarrages automatiques, vérifiez d’abord le système de refroidissement (ventilateur du CPU, ventilateur du châssis). Après avoir écarté les problèmes logiciels du système, utilisez des outils professionnels pour vérifier la présence de secteurs défectueux sur le disque dur et d’erreurs mémoire.

Écran tactile/IHM :

Écran noir, mais température normale de la surface de l’écran : le circuit de rétroéclairage peut être défectueux. Le condensateur de filtre sur la barre haute tension est le composant le plus sujet aux pannes ; essayez de le remplacer.

Pas d’alimentation : vérifiez l’adaptateur secteur, les lignes d’alimentation et les prises.

Aucune réponse tactile : nettoyez d’abord la poussière et l’huile sur l’écran, puis vérifiez si la connexion du câble tactile à la carte mère est desserrée.

PLC :

Aucun signal d’entrée : vérifiez la page de détection des entrées pour voir si les fins de course fonctionnent correctement et si le câblage est coupé.

Aucune sortie : vérifiez la page de détection des sorties pour voir s’il y a une sortie effective. S’il y a une sortie, vérifiez le câblage et les électrovannes ; s’il n’y a aucune sortie, vérifiez la logique du PLC ou le module de sortie.

Port de communication/bus :

Si le voyant du port réseau est éteint, il s’agit très probablement d’une défaillance de la connexion physique. Essayez de remplacer le câble ou le port.

Le numéro de station, l’adresse IP et le débit en bauds doivent être cohérents entre les protocoles tels que Modbus et Profinet. J’ai déjà rencontré des interruptions de communication dues à des conflits d’adresse IP après le remplacement d’équipements ; le changement d’adresse IP a résolu le problème.

Étape 5 : Vérifier le programme et la sauvegarde des données

Si les fichiers du programme sont corrompus, il suffit de les remplacer par les sauvegardes. Des paramètres incorrects sont un problème logiciel courant ; restaurer une sauvegarde est la solution la plus sûre. De plus, si le contrôleur est connecté à une mémoire ou à un disque dur, vous pouvez retirer et nettoyer la couche d’oxydation sur les contacts dorés afin d’éviter les mauvais contacts et les plantages du système.

Étape 6 : Dépannage des problèmes particuliers

Alarme FSSB côté variateur : cela indique généralement un problème avec la ligne à fibre optique reliant la carte de commande et l’amplificateur servo, ou un problème avec l’amplificateur lui-même. Vérifiez le code d’erreur affiché sur les LED à 7 segments de l’amplificateur servo pour localiser immédiatement la panne.

Axe servo immobile : en mode manuel, appuyez sur le bouton de l’axe inactif. La coordonnée change-t-elle ? Si la coordonnée change, vérifiez les paramètres du variateur et le câblage.

Alarme de vitesse d’axe trop élevée : le paramètre de vitesse est réglé trop haut ; ajustez la valeur de vitesse.

Alarme de fin de course : vérifiez si les fins de course positive et négative envoient des signaux. Si l’axe est appuyé contre le fin de course, déplacez-le dans le sens inverse pour le libérer. S’il n’est pas en appui, le problème peut provenir d’un fin de course défectueux.

Étape 7 : développer de bonnes habitudes de maintenance préventive

Utilisez régulièrement le logiciel associé (comme TIA Portal de Siemens) pour consulter en ligne les journaux de pannes dans le tampon de diagnostic. Portez une attention particulière aux entrées d’erreur en rouge, telles que les erreurs « division par zéro » ou « dépassement de tableau », car ces erreurs logicielles peuvent provoquer directement des plantages du système.

Si l’ordinateur industriel ou l’automate programmable (PLC) plante fréquemment après une mise à jour ou une modification des paramètres, essayez de revenir à une version précédente stable du programme.

Si des problèmes récurrents apparaissent après une utilisation prolongée, vérifiez si le système manque de code de gestion des erreurs. L’ajout du bloc de code correspondant devrait résoudre le problème.

Gardez l’armoire électrique sèche et bien ventilée. Vérifiez les ventilateurs de refroidissement et nettoyez la poussière accumulée.

Surveillez et analysez régulièrement la charge du servomoteur, la charge de la broche et d’autres données, et consignez toute alarme récurrente.

Les dysfonctionnements du contrôleur sont essentiellement des pannes électriques, et la plupart des problèmes renvoient en fin de compte à l’alimentation, au câblage ou aux interférences de signal. Commencez par vérifier minutieusement les composants périphériques avant de suspecter la carte électronique principale. Si tout ce qui précède échoue, prenez des photos des codes d’erreur et des symptômes, puis contactez le support technique du fabricant. De grandes marques proposent désormais des diagnostics à distance, bien plus rapides que l’envoi d’un technicien sur site.
