Guide d’utilisation du système DELEM DA-69S

Maîtriser la commande DELEM DA-69S est la clé pour exploiter pleinement la précision et l’efficacité des opérations modernes de pliage des métaux. Si vous souhaitez vous familiariser rapidement avec ce système avancé, vous êtes au bon endroit.

Dans ce guide, nous vous présentons les aspects essentiels du fonctionnement du DELEM DA-69S, en détaillant ses principales fonctionnalités et ses commandes intuitives. Que vous débutiez avec cette commande ou que vous souhaitiez perfectionner vos compétences, cet article vous apporte des conseils pratiques pour naviguer dans l’interface en toute confiance et tirer le meilleur parti de ses puissantes capacités pour vos travaux de fabrication métallique.

Plongeons dans le sujet et accélérons votre maîtrise du DA-69S.

Étape 1 : Se familiariser avec l’interface

Commencez par vous familiariser avec l’interface du DELEM DA-69S. Elle dispose d’un écran tactile convivial avec une navigation intuitive.

À côté des commandes tactiles, la face avant de la commande comprend un arrêt d’urgence, la molette manuelle ainsi que les boutons Marche et Arrêt.

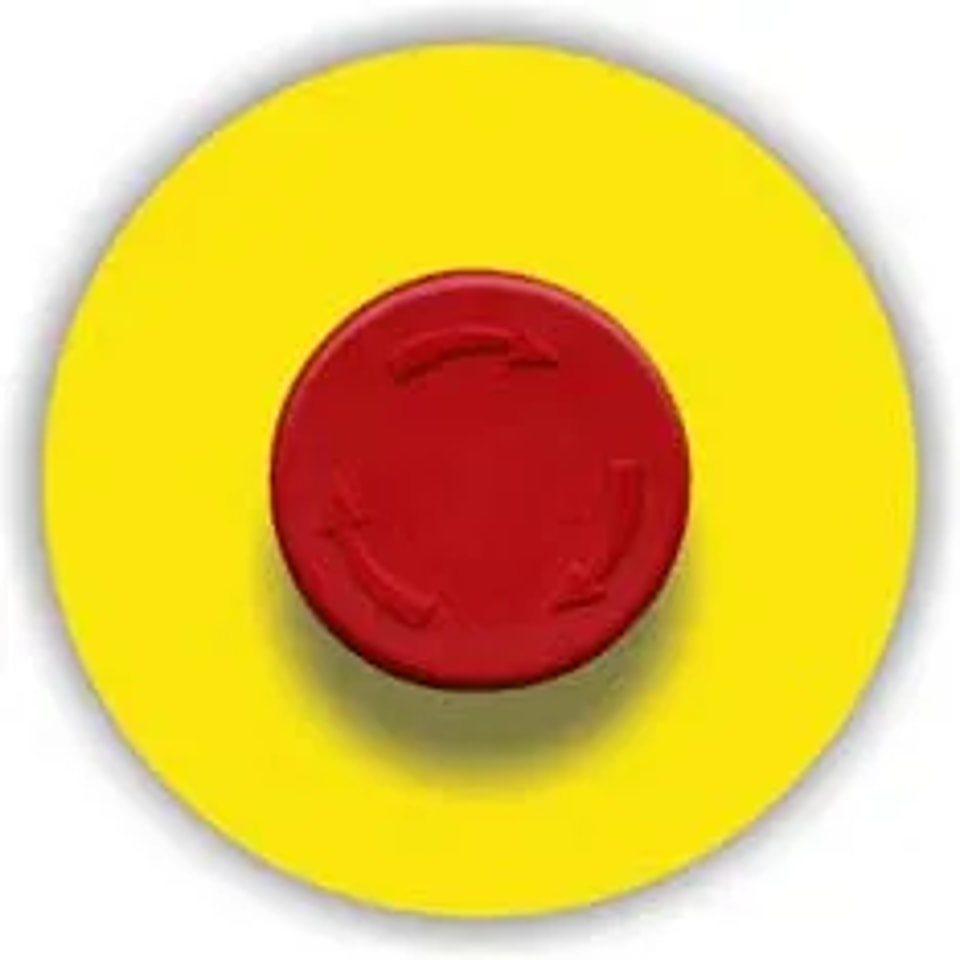

Bouton d’arrêt d’urgence, à intégrer par le fabricant de la machine.

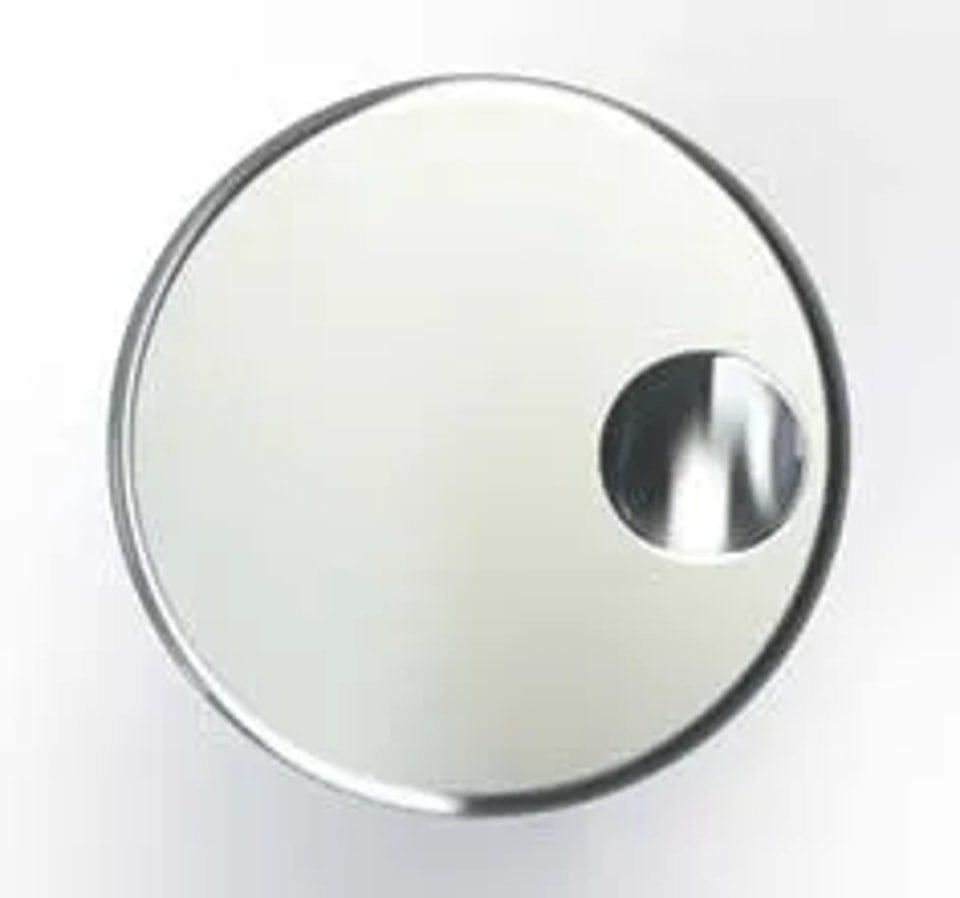

Molette manuelle ; commande manuelle de n’importe quel axe (Y + axes de la butée arrière)

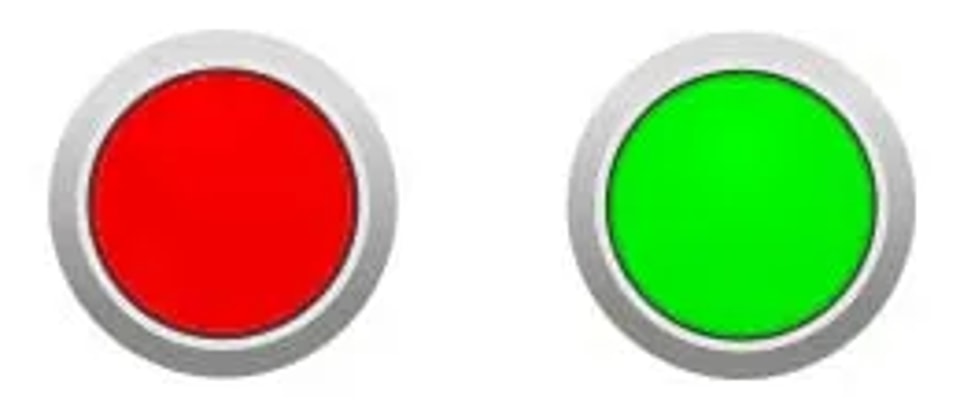

Bouton Arrêt et bouton Marche

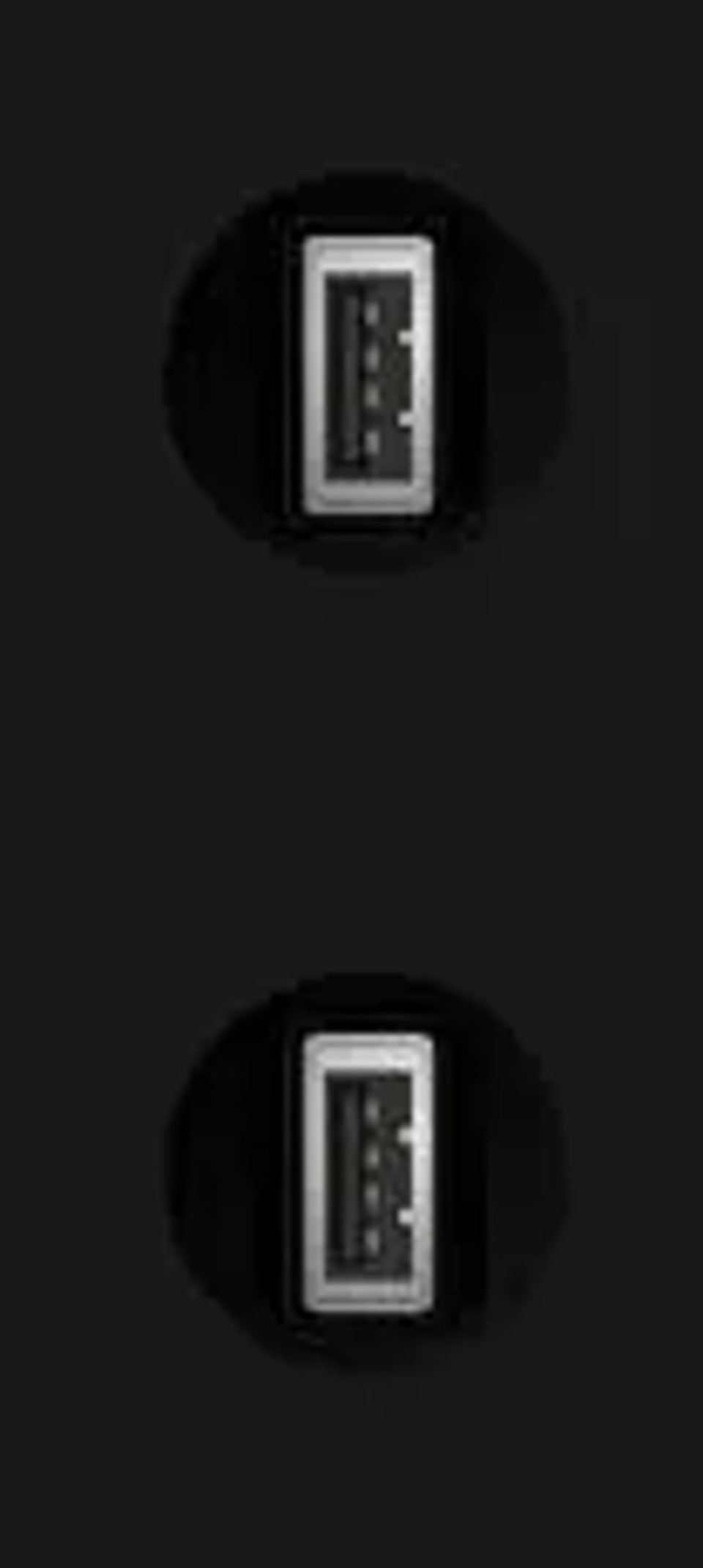

Sur le côté droit de la commande, deux ports USB sont disponibles pour la connexion de périphériques externes, tels que des clés USB ou un clavier / une souris externes.

Prenez le temps d’explorer les menus et les options disponibles afin de vous familiariser avec l’interface. Comprendre comment accéder rapidement aux différentes fonctions peut accélérer votre flux de travail et réduire les temps de réglage.

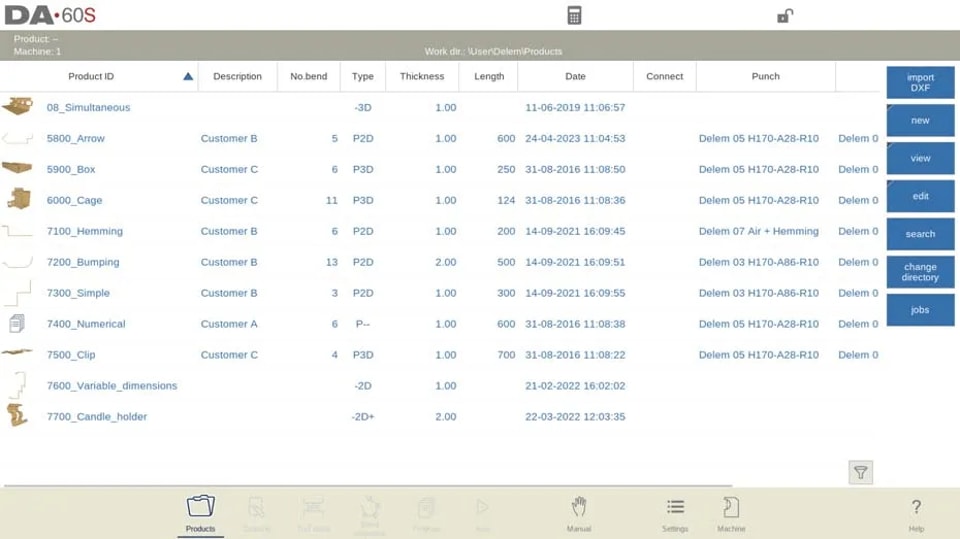

L’écran principal de la commande se présente comme suit :

Il suffit de toucher les différents modes pour sélectionner celui souhaité. La structure de l’écran principal est la suivante :

Panneau de titre

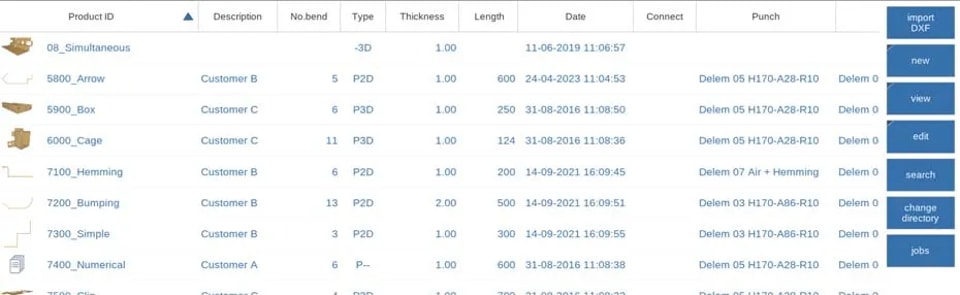

En haut, le panneau de titre est toujours affiché. Dans cette zone, vous trouverez les informations du logo, le produit chargé, le répertoire des produits sélectionné et, lorsqu’il est activé, la ligne de service. Les indicateurs machine s’y trouvent également.

Panneau d’informations

Dans le panneau d’informations, toutes les fonctions et visualisations liées au mode sélectionné sont affichées et accessibles.

Panneau de commandes

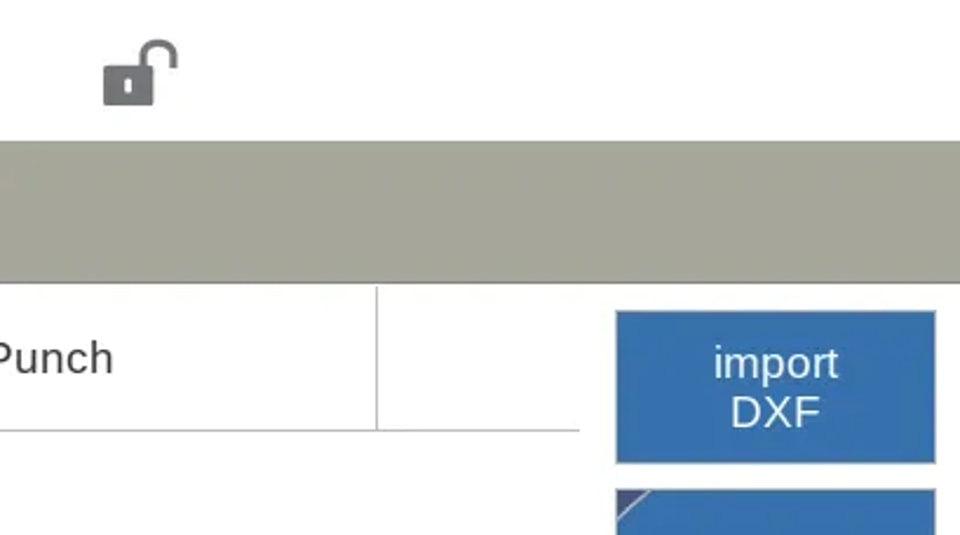

Le panneau des commandes fait partie du panneau d’informations et correspond à l’emplacement où se trouvent les commandes liées au panneau d’informations.

Panneau de navigation

Le panneau de navigation est la zone où se trouvent tous les modes principaux. Cette zone est toujours visible. Les commandes, sous forme de grandes icônes, permettent de passer directement d’un mode à l’autre.

Étape 2 : Démarrer avec DELEM DA-69Sfonctionnement

Préparatifs

Pour maîtriser le fonctionnement du DELEM DA-69S, il est essentiel de réaliser quelques préparatifs clés avant de commencer la programmation des pièces.

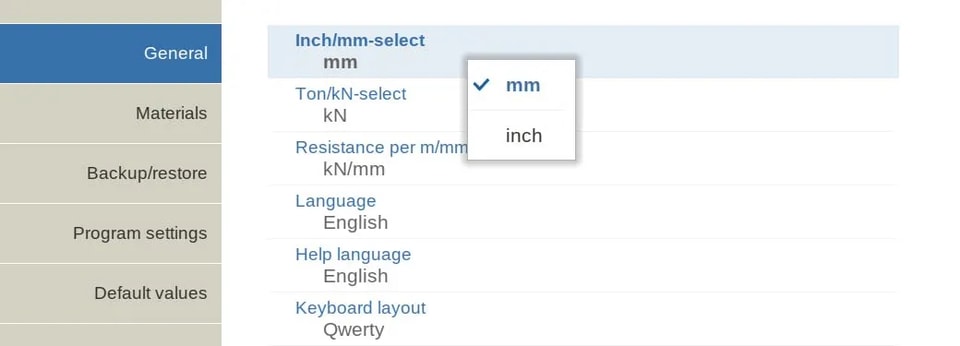

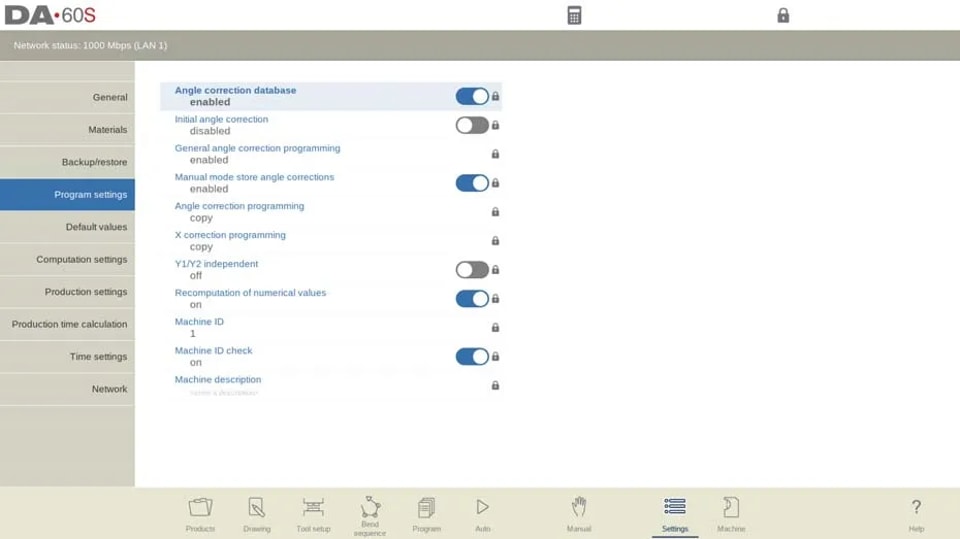

Tout d’abord, assurez-vous que les bonnes propriétés matière sont programmées dans la bibliothèque des matériaux. Vous y accédez depuis la page Matériaux, dans le mode Paramètres.

Ensuite, vous devez programmer les outils appropriés dans la bibliothèque d’outillage, car ils sont essentiels à la création d’un programme CNC. Vous trouverez les bibliothèques correspondant aux différents types d’outils dans le mode Machine.

En réalisant ces étapes, vous serez parfaitement préparé pour utiliser efficacement le DELEM DA-69S.

Créer un dessin

La commande DELEM DA-69S vous permet de créer des dessins de vos produits, renforçant ainsi vos capacités de conception. Voici comment utiliser cette fonction :

Accéder à la fonction de dessin

l Appuyer sur Dessin: Dans le panneau de navigation, sélectionnez « Dessin » pour lancer un dessin 2D ou 3D. Notez qu’à ce stade, les pliages ni les dimensions ne sont calculés.

Méthode de dessin sur commande à écran tactile

1. Esquisse:

² Touchez l’écran dans la direction souhaitée. Des lignes sont tracées entre les points, le point final étant marqué par un grand point rouge.

² Utilisez la fonction de « glissement » en maintenant le doigt appuyé puis en le déplaçant pour ajuster la direction ou la longueur de la ligne. Réglez la longueur et l’angle selon les besoins.

l Réglage des valeurs:

² Après l’esquisse, définissez des angles et des longueurs précis en appuyant deux fois sur la valeur pour afficher le clavier.

² Saisissez les valeurs à l’aide de l’une des options suivantes :

Ø Fonction Entrée: Ferme le clavier après la saisie.

Ø Fonction Entrée-Suivant: Laisse le clavier ouvert pour les saisies suivantes.

² En cas d’erreur, utilisez le bouton « annuler » ou la touche Retour arrière pour corriger.

Améliorer l’expérience de dessin

² Fonction de zoom: Pincez pour zoomer avant ou arrière.

² Ajuster à l’écran: Touchez l’icône pour redimensionner le dessin afin d’améliorer la visibilité.

² Déplacement: Déplacez les dessins en faisant glisser deux doigts (3D) ou un seul doigt (2D).

² Rotation: En vue 3D, faites pivoter le modèle en faisant glisser un seul doigt.

Fonctionnalités de l’outil de dessin

² Conception en 2D et en 3D.

² Saisissez les dimensions pour les projections horizontales et verticales.

² Options de conception de l’outil à l’échelle réelle.

² Modifiez les longueurs, les angles, et ajoutez/supprimez des pliages.

² Programmez des pliages spéciaux et des pliages de rebord, ou utilisez des pliages par bossage pour les grands rayons.

² Copiez, modifiez et enregistrez les produits existants comme de nouveaux conceptions.

Grâce à ces conseils, vous êtes parfaitement prêt à optimiser l’utilisation de la commande DELEM DA-69S pour laJUGAO CNC MACHINEpresse plieuse CNC, pour des flux de production précis et efficaces.

Une fois le dessin du produit terminé, la commande DELEM DA-69S propose le mode de réglage des outils pour programmer la configuration exacte des outils telle qu’elle est organisée sur la machine. Ensuite, vous pouvez sélectionner le mode Séquence de pliage afin de déterminer et simuler la séquence de pliage requise.

Déterminerla séquence de pliage

Une fois la séquence optimale déterminée, vous pouvez générer le programme CNC afin de rationaliser la production. Le calcul de la séquence de pliage offre différentes méthodes :

l Calcul automatique pour réduire au minimum le temps de production.

l Des déterminations interactives et manuelles sont disponibles.

De plus, le système fournit des outils de visualisation des collisions potentielles avec les outils ou la machine, permettant une sélection libre parmi différentes formes d’outils et de machines afin de répondre au mieux à vos besoins.

Vous trouverez également quelques fonctionnalités supplémentaires :

l Attribuer les temps de retournement et la vitesse de la butée arrière.

l Calculer la longueur de tôle à plat et le temps de production.

l Simuler la séquence de pliage et programmer les positions des doigts.

Programme numérique

Le programme numérique vous permet d’accéder aux valeurs du produit actif et de les gérer :

l Création d’un programme CNC:

1. Saisie manuelle: Commencez depuis le mode Produits, puis suivez étape par étape « Nouveau programme ». À noter que les contrôles de collision sont absents ; cela repose largement sur l’expérience de l’opérateur.

2. Génération graphique: Commencez en mode Produits, puis « Nouveau produit » via le mode Dessin pour la visualisation pendant la production.

l Stockage du programme et post-traitement:

² Après avoir terminé un dessin avec la séquence de pliage, enregistrez le programme pour le convertir en format numérique.

² Les calculs automatiques ajustent les configurations de la machine telles que la force, les positions des axes Y, X, R, etc.

Modes de production : Auto et Manuel

Dans le fonctionnement DELEM DA-69S, il existe deux principaux modes de production pour répondre à différents besoins de fabrication : Auto et Manuel.

En mode Auto, le système exécute des programmes complets séquentiellement, pli après pli, avec une option appelée mode Pas à pas pour lancer chaque pli individuellement. Ce mode est conçu pour une production continue et rationalisée.

En revanche, le mode Manuel permet la programmation et l’exécution indépendantes d’un seul pli, ce qui le rend idéal pour tester et observer les comportements spécifiques du système de pliage.

Cette flexibilité garantit aux opérateurs d’optimiser à la fois l’efficacité de production et la précision lors de l’utilisation du DELEM DA-69S.

Sauvegarde des données et stockage externe

Sécurisez les fichiers produits et outils en les stockant en externe, soit sur un réseau, soit sur une clé USB. Cela permet une sauvegarde efficace et un échange de fichiers entre les commandes DELEM.

En comprenant ces composants du fonctionnement DELEM DA-69S, vous pouvez améliorer la précision et l’efficacité de vos processus de presse plieuse CNC, garantissant des résultats de production optimaux.

Étape 3 : Utilisation deAides à la programmation

Le fonctionnement DELEM DA-69S améliore la productivité grâce à une gamme d’aides à la programmation conçues pour rationaliser les opérations CNC.

Assistance utilisateur et navigation améliorées

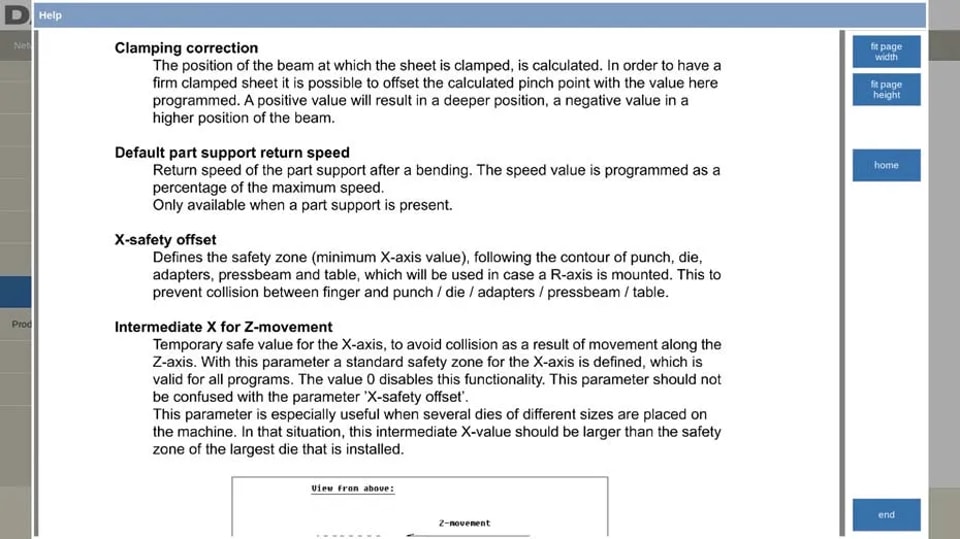

Le fonctionnement DELEM DA-69S rationalise les processus CNC grâce à un ensemble robuste d’aides à la programmation. La fonction d’aide intégrée du système fournit une assistance instantanée et contextuelle, tandis que la fonctionnalité intuitive de liste déroulante simplifie la sélection des paramètres directement depuis l’écran.

La navigation est encore améliorée par l’organisation des écrans en onglets, facilitant un accès rapide aux différentes fonctions.

La fonction de recherche en direct permet aux utilisateurs de localiser efficacement des produits, des outils ou des matériaux en saisissant simplement une partie d’un identifiant, et les capacités de tri automatique et de filtrage dans les tableaux de sélection rendent la gestion des données plus efficace.

Fonctions de saisie et de sécurité

Pour une saisie et une édition de précision, le fonctionnement DELEM DA-69S offre un clavier dynamique à l’écran prenant en charge les caractères alphanumériques et spéciaux, adapté aux besoins du terrain.

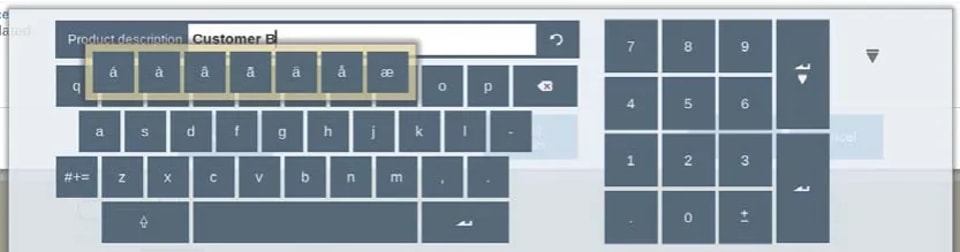

Les caractères spéciaux (comme á, à, â, ã, ä, å, æ) sont pris en charge par le clavier à l’écran en maintenant une touche (comme « a ») enfoncée.

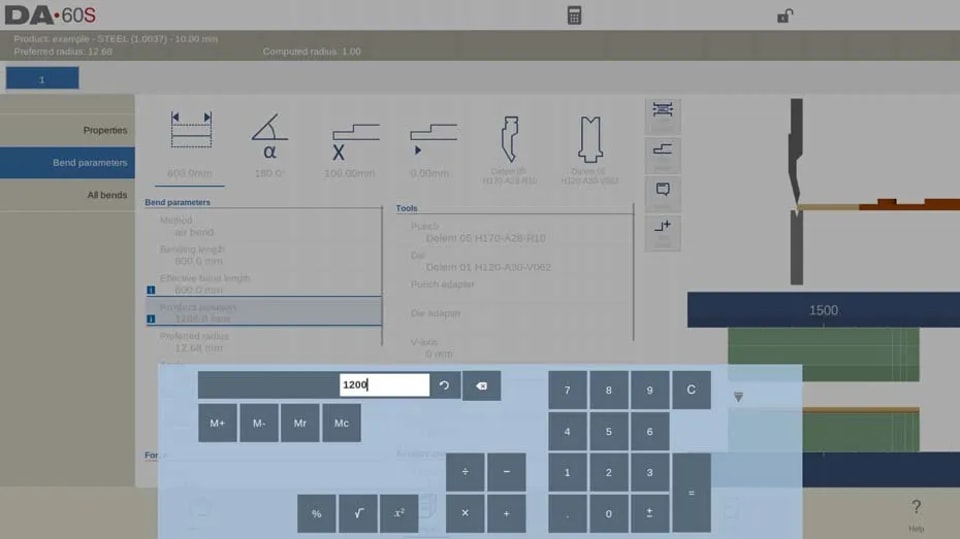

La calculatrice intégrée simplifie les opérations arithmétiques, permettant un calcul fluide des pourcentages et des fonctions carrées, entre autres.

La sécurité est priorisée grâce à une fonction de verrouillage à clé à deux niveaux, permettant les réglages Program Lock et Machine Lock pour restreindre les modifications non autorisées, protégeant ainsi l’intégrité opérationnelle.

Réseau, gestion des utilisateurs et outils supplémentaires

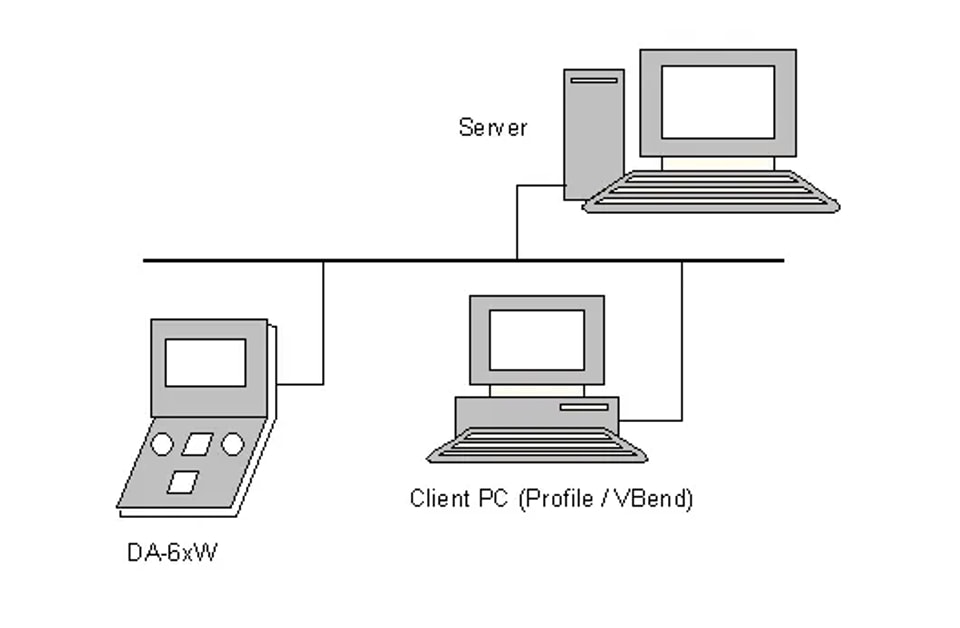

Le fonctionnement DELEM DA-69S comprend également une interface réseau pour l’import et l’export sans effort des fichiers produits, améliorant la connectivité du flux de travail.

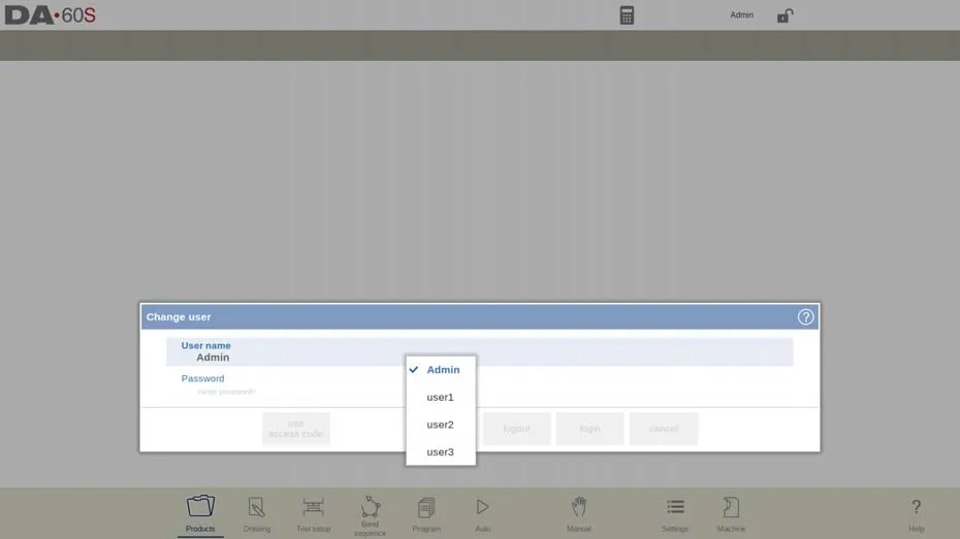

La prise en charge multi-utilisateur permet des fonctions de connexion et de déconnexion, garantissant un accès utilisateur sécurisé. Dans le mode Produits, la fonction « changer d’utilisateur » permet de modifier l’utilisateur ainsi que de déconnecter l’utilisateur actuel. Lorsque ce système est actif, il faut se connecter à chaque démarrage.

Le panneau de fonctions OEM offre un accès rapide aux indicateurs spécifiques du fabricant, et le Centre des messages centralise les notifications pour une gestion efficace.

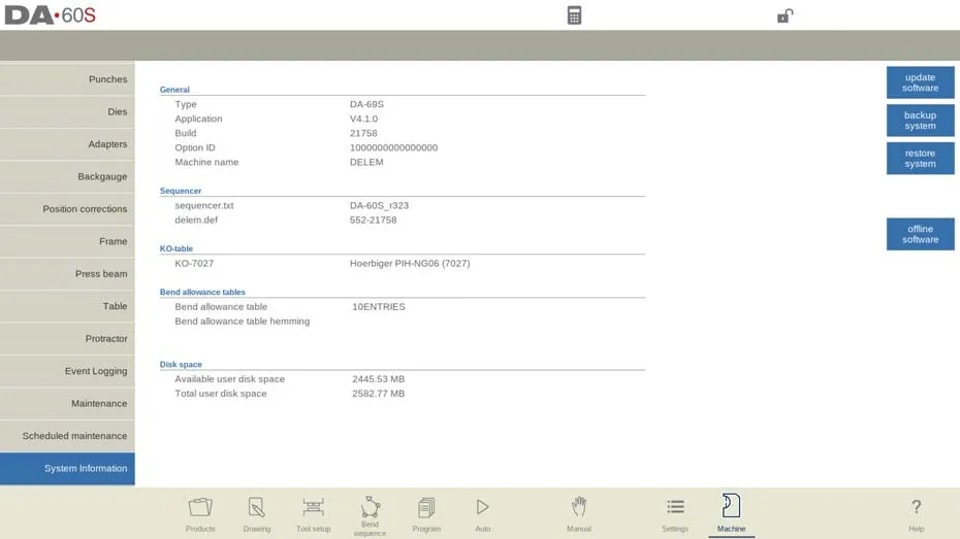

Le suivi des versions logicielles est facilité grâce à l’onglet Informations système, qui permet aux utilisateurs d’être toujours informés des capacités de leur système de commande.

Exemple de numéro de version :

l V 1.2.3

l V signifie version

l V 1.x.x est le numéro de version majeure

l V x.2.x est le numéro de version mineure

l V x.x.3 est le numéro de version de mise à jour

Ces fonctionnalités complètes optimisent l’efficacité, la sécurité et la convivialité, et soulignent la fonctionnalité du système dans les opérations CNC.

Conseils d’entretien pour des performances optimales du DELEM DA-69S

Inspections et nettoyage de routine

Inspectez régulièrement le DELEM DA-69S afin de détecter tout signe d’usure ou de dommage. Nettoyez l’écran tactile et les composants de la machine pour éviter l’accumulation de poussière susceptible d’affecter les performances. Un entretien planifié maintient la machine en parfait état et prolonge sa durée de vie.

Mises à jour du logiciel et du micrologiciel

Restez à jour avec les dernières versions du logiciel et du micrologiciel pour le DELEM DA-69S. Les fabricants publient souvent des mises à jour pour améliorer les performances, ajouter de nouvelles fonctionnalités ou corriger des bugs. Des mises à jour effectuées en temps voulu garantissent à votre contrôleur un fonctionnement avec un maximum d’efficacité et de fiabilité.

En suivant ces consignes structurées et ces conseils d’entretien, vous serez sur la bonne voie pour maîtriser le fonctionnement du DELEM DA-69S.

Conclusion

Pour maîtriser efficacement le contrôleur DELEM DA-69S, il est essentiel de se familiariser avec ses fonctions de programmation intelligentes, conçues pour rationaliser les flux de travail CNC. Exploitez pleinement la fonction d’aide intégrée pour obtenir des indications à l’écran, et tirez parti des menus de type liste et des onglets de navigation pour un fonctionnement plus fluide. Les fonctions avancées de recherche et de filtrage peuvent réduire considérablement le temps consacré à la gestion des programmes de pièces et des données d’outillage. Pour plus de sécurité, utilisez les fonctions de verrouillage par clé afin de contrôler les accès, et exploitez l’intégration réseau pour permettre un transfert de données fluide et une gestion à distance. Ces pratiques améliorent non seulement la productivité quotidienne, mais renforcent aussi l’intégrité du système et la sécurité des opérations.
