Essai de production d’une cintreuse de tubes : comment détecter au plus tôt les erreurs d’installation ?

Après l’installation d’une nouvelle cintreuse de tubes, comment confirmer que tout est prêt et que la production peut démarrer en toute confiance ? Ma réponse est simple : effectuer une série d’essais de production rigoureux. C’est le véritable test avant la mise en service officielle de l’équipement. Son objectif n’est pas seulement de produire quelques pièces, mais surtout de détecter au plus tôt les erreurs d’installation cachées, afin d’éviter par la suite une perte de précision, des dommages aux outillages ou des interruptions de production. Ensuite, je vais partager mes étapes habituelles d’essai de production, les points de contrôle clés et la manière de poser les bases d’un fonctionnement stable à long terme grâce à une intervention précoce.

Pourquoi l’essai de production d’une cintreuse de tubes est-il si crucial après l’installation ?

L’essai de production se situe comme une phase de transition entre l’installation et la production de masse, permettant de réaliser un test de charge complet de la machine, des outillages et des procédés.

La nécessité de l’essai de production : la plupart des erreurs d’installation ne sont pas visibles à vide, mais n’apparaissent que sous charge. L’essai de production permet de détecter et d’éliminer rapidement les problèmes potentiels au coût de réglage le plus faible possible.

Objectifs de l’essai de production :

Stabilité : vérifier l’état de fonctionnement global de la machine

Précision : confirmer la précision de pliage et la répétabilité

Alignement : vérifier l’adéquation entre la machine, les outils et les matériaux

Dépannage : identifier les problèmes mécaniques ou électriques liés à l’installation.

Comment préparer l’essai de production d’une cintreuse de tubes

Vérifier la mise à niveau et l’ancrage de la machine.

Avant de lancer l’essai de production, je vérifie toujours personnellement deux points : le niveau de la machine et les boulons d’ancrage. Ne sous-estimez pas un léger écart de nivellement ; il peut facilement fausser tous les angles de pliage par la suite. N’oubliez pas d’utiliser un niveau de précision pour contrôler le bâti de la machine et le châssis principal. Les boulons d’ancrage doivent également être serrés uniformément conformément aux normes. S’ils ne le sont pas, la machine vibrera pendant l’essai, et toutes sortes de problèmes apparaîtront.

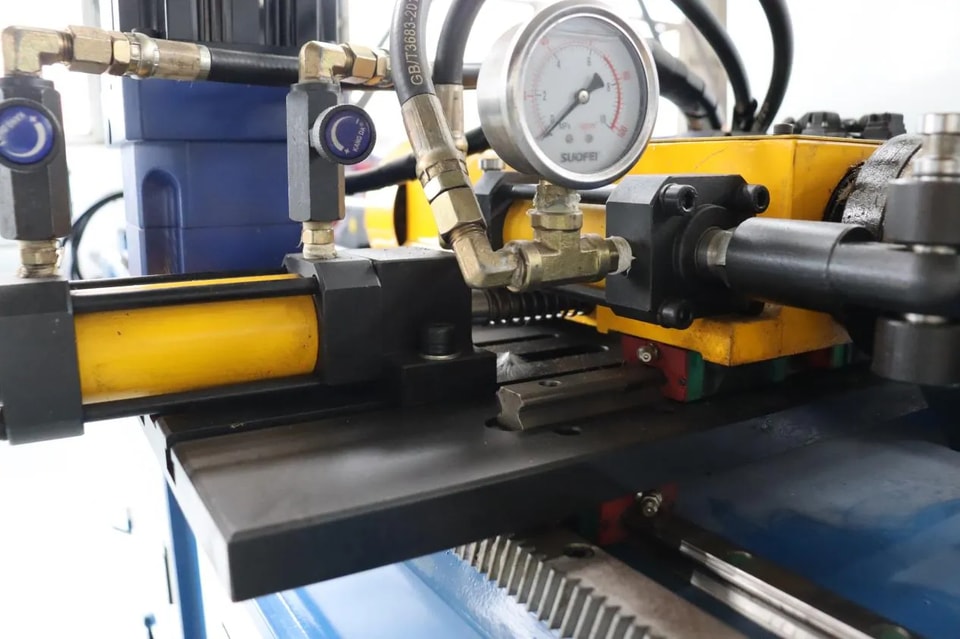

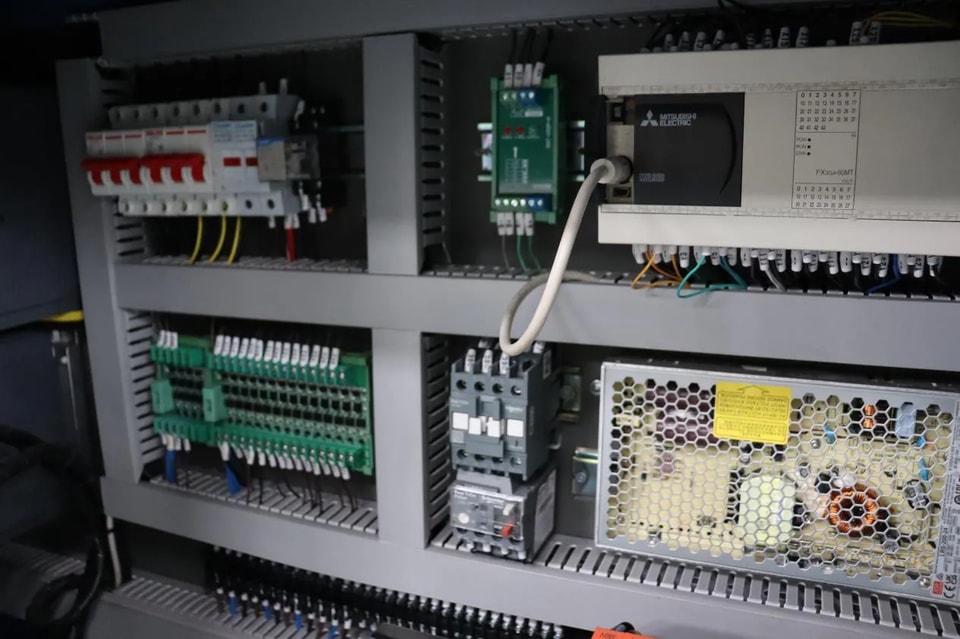

Confirmer les raccordements électriques et hydrauliques

Les erreurs d’installation se cachent souvent dans les systèmes électriques et hydrauliques. Lors de la préparation, je vérifie toujours : la tension et la phase d’alimentation, la mise à la terre, les conduites hydrauliques et les raccords. La moindre instabilité de l’alimentation, voire une légère fuite, peut perturber la commande servo et la régularité du pliage pendant l’essai de production.

Étapes d’essai de production d’une cintreuse de tubes, utilisées pour détecter les erreurs d’installation.

Étape 1 : faire fonctionner la machine à vide

Je commence toujours l’essai de production de la cintreuse de tubes à vide. Cela signifie faire fonctionner l’arbre, le dispositif de serrage et le mandrin sans aucune matière chargée.

Écoutez attentivement tout bruit inhabituel, toute vibration ou tout à-coup. Ces signes indiquent généralement des problèmes d’alignement ou de serrage insuffisant, facilement corrigibles à ce stade.

Étape 2 : Effectuez le premier essai de pliage avec une géométrie simple.

Points clés pour la production d’essai :

Procédure initiale : un seul pli, rayon standard, courte longueur de tube

Base de dépannage : en cas d’erreurs d’installation, même un pli simple présentera les signes suivants : écart d’angle, rayures de surface, retour élastique anormal.

Étape 3 : Vérifiez la précision et la répétabilité du pliage

Pendant la production d’essai, ne vous concentrez pas uniquement sur la précision de la première pièce pliée ; pour moi, la constance de chaque pli est essentielle. Mon approche consiste à prendre le même tube, à le plier plusieurs fois, puis à comparer les résultats.

Si les pièces pliées ne sont pas cohérentes, cela se résume généralement à trois raisons : la machine n’est pas de niveau, l’outillage n’est pas aligné ou le bâti a été contraint lors de l’installation. Ces problèmes se corrigent facilement à présent ; les découvrir après le lancement de la production en série entraînera de sérieux problèmes.

 Identifier les erreurs d’installation courantes pendant la production d’essai

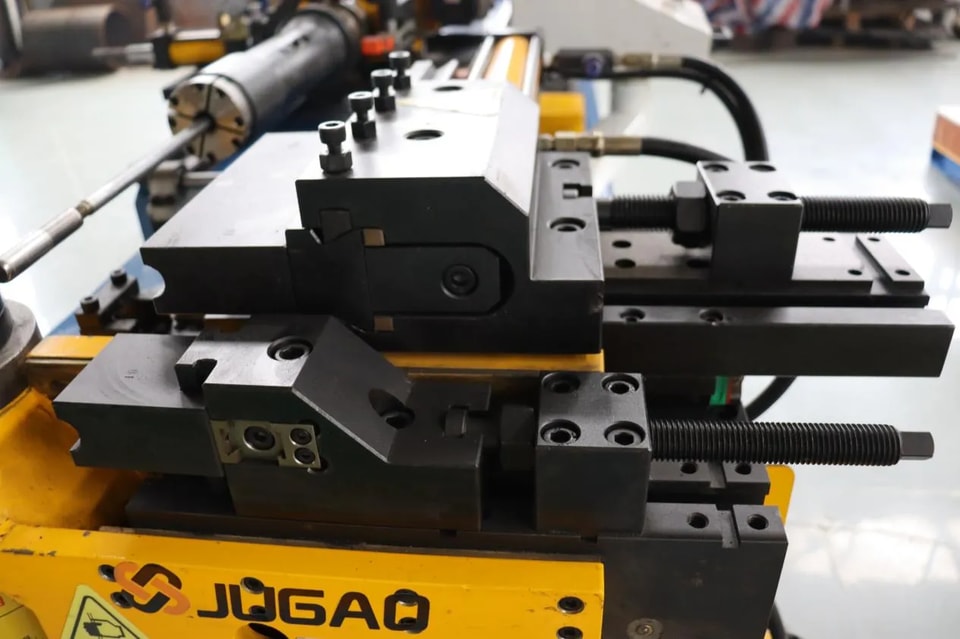

Écart entre l’outil de coupe et l’axe central de la machine-outil

Pendant la production d’essai, le mauvais alignement du moule a été le problème le plus courant que j’ai rencontré. Il y a essentiellement deux raisons : soit le cintrage du tube n’a pas été installé correctement dès le départ, soit le moule n’a pas été correctement réglé après la mise en place de la machine.

Comment le savoir ? Il suffit d’observer le tube cintré : s’il est aplati, si l’épaisseur de paroi est irrégulière ou s’il y a des rayures en surface, il est très probable qu’il soit désaligné. Par conséquent, pendant la production d’essai, vous devez vérifier clairement cet alignement avant de poursuivre.

Force de serrage insuffisante ou erreur de position de la broche

Lors d’un essai de cintrage d’un tube, s’il glisse ou se froisse, le premier réflexe est souvent d’ajuster le mandrin ou la force de serrage. C’est correct, mais je tiens à souligner que derrière ces problèmes apparents, la cause profonde est souvent une installation ou un alignement incorrects de la machine.

Par conséquent, pendant la production d’essai, j’ajuste les paramètres tout en observant la réaction de la machine. Une machine correctement installée réagit de manière stable et prévisible, même aux réglages les plus légers. Si la réaction de la machine fluctue fortement après l’ajustement des paramètres, vous devez revenir en arrière et vérifier s’il y a des problèmes d’installation.

Vibrations ou bruit inattendus sous charge

Si vous sentez la machine vibrer pendant un essai de pliage, ne l’écartez pas comme un détail mineur. Au cours de mes nombreuses années dans ce secteur, les vibrations cachent souvent des problèmes graves : soit les boulons de fondation ne sont pas correctement serrés, soit la base de la machine n’est pas de niveau, soit une connexion de transmission reste instable.

Ces problèmes ne seront pas détectés en marche à vide ; ils n’apparaîtront que sous charge. Par conséquent, la production d’essai n’est pas qu’une simple formalité : c’est la dernière occasion de déceler ces problèmes avant de causer des pertes importantes.

Comment ajuster finement les paramètres lors de la production d’essai d’une cintreuse de tubes

Régler la vitesse de pliage et les paramètres d’accélération

Pendant la production d’essai, je ne me précipite jamais pour travailler à grande vitesse. Ralentir et avancer régulièrement me permet de voir clairement comment la machine se comporte et de déterminer si un problème vient de l’installation ou d’un mauvais réglage du procédé.

Une fois la qualité des tubes cintrés stabilisée, j’augmente progressivement la pression et la vitesse — c’est à la fois plus sûr et cela me permet de mieux comprendre la machine.

Vérifier la précision de la rotation et de l’avance

Pour déterminer si une cintreuse de tubes est correctement assemblée, deux indicateurs clés sont essentiels : la précision de rotation et la précision d’avance. D’après mon expérience, si ces deux données s’écartent pendant la production d’essai, dans neuf cas sur dix, c’est parce que l’encodeur est mal aligné ou qu’il existe des défauts dans l’assemblage mécanique — une fois détectés, ils doivent être corrigés immédiatement, sans délai.
