Méthode de calcul de l’angle de pliage de la presse plieuse

Le calcul de l’angle de pliage d’une plieuse CNC implique généralement plusieurs facteurs, notamment le type de matériau, l’épaisseur de la tôle, le rayon de pliage et le coefficient de pliage. Différents angles de pliage et types de matériaux nécessitent différentes méthodes de calcul et différents coefficients. Voici les méthodes de calcul des angles de pliage pour différents types de matériaux :

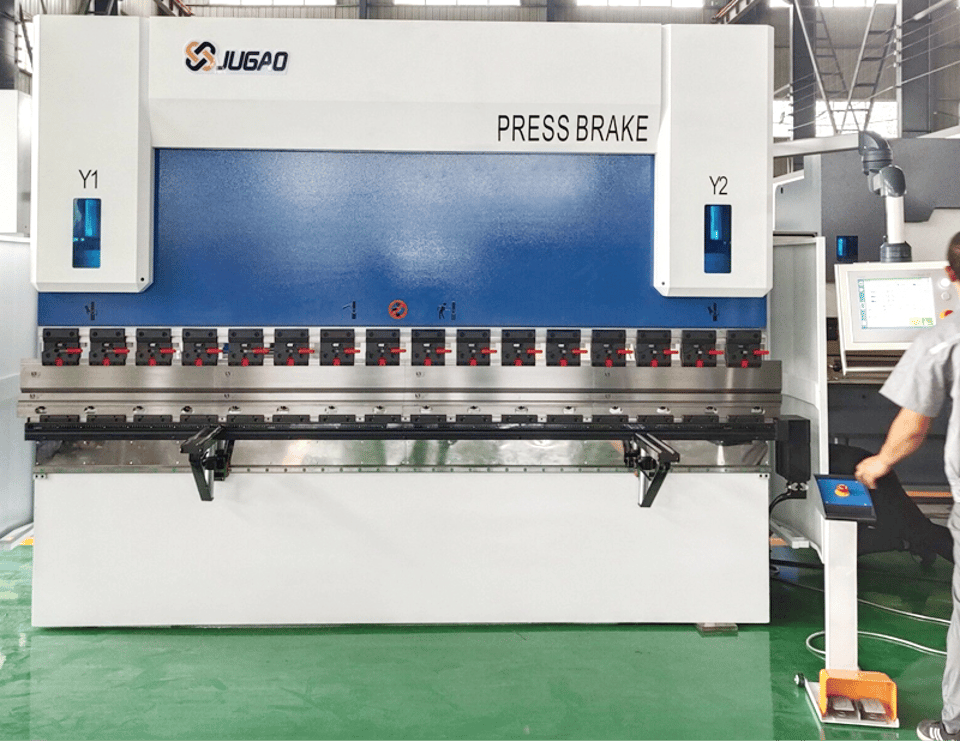

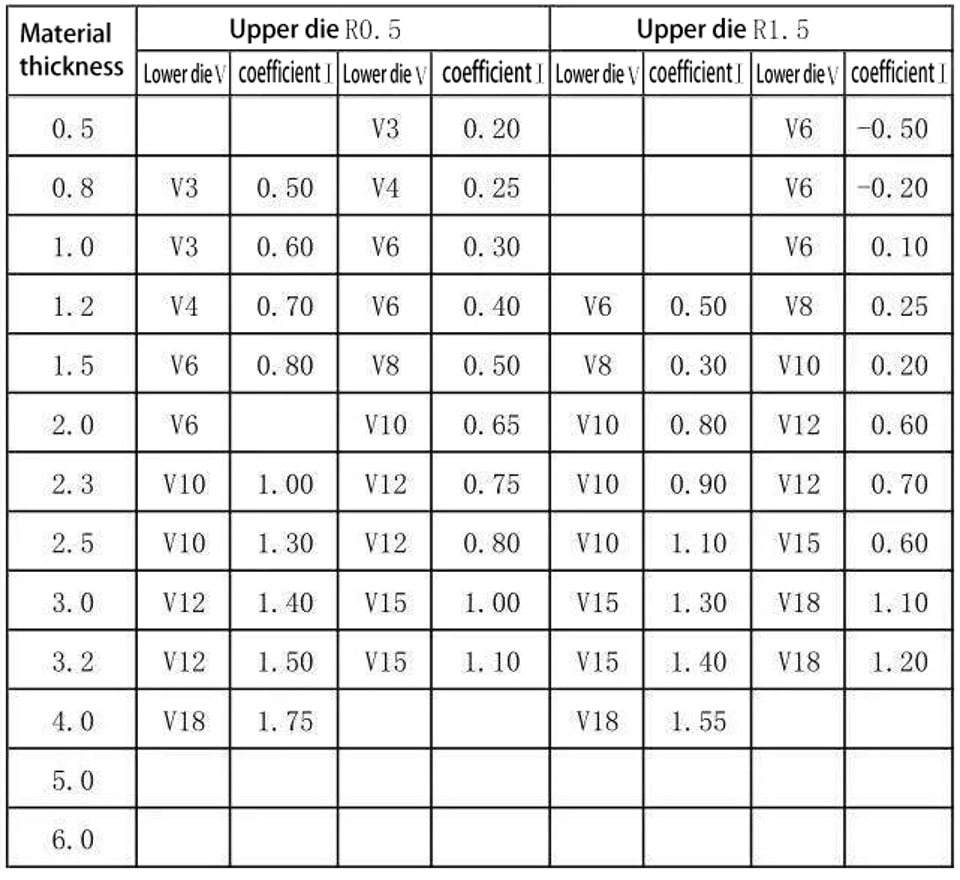

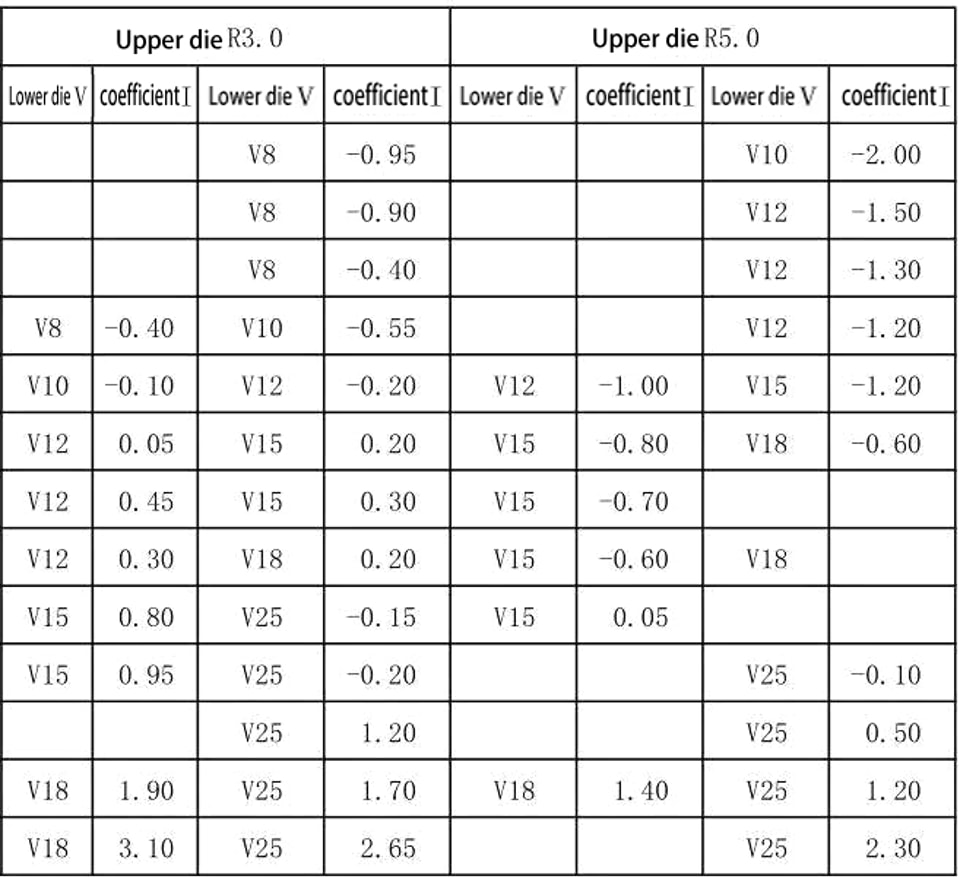

1. Pliage de tôle d’acier : lors d’un pliage à 90 degrés, le rayon R du poinçon supérieur couramment utilisé est de 0,5, la matrice inférieure V est de 5T et le coefficient de pliage est de 0,4T. La formule de calcul de la dimension développée est L1+L2-2T+coefficient.

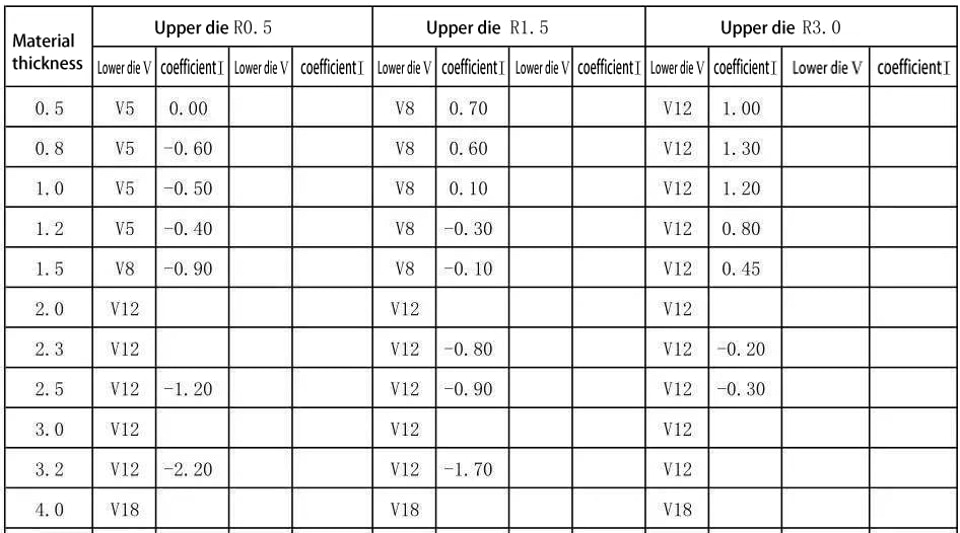

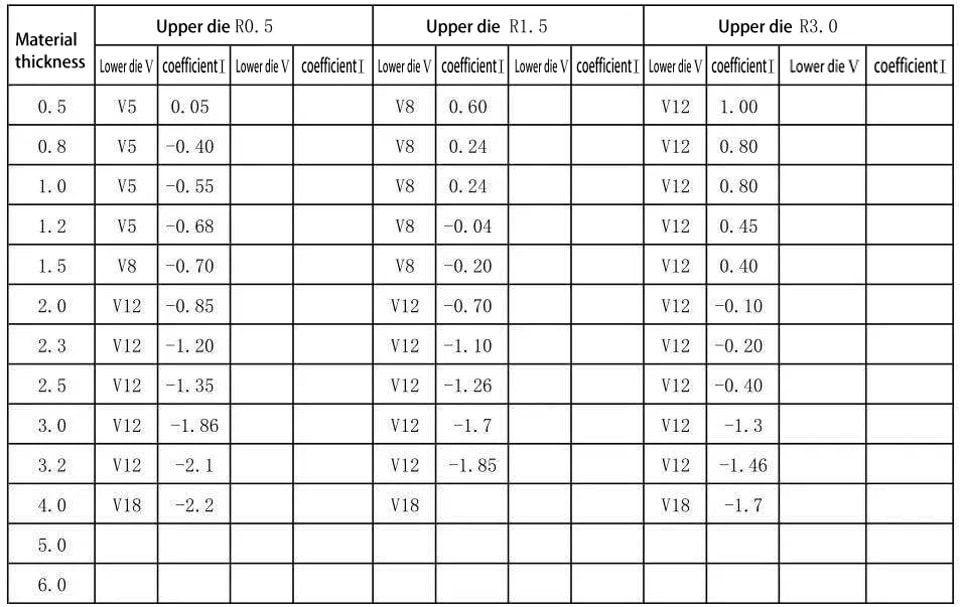

2. Pliage à 60 degrés de tôle d’acier (avec matrice à insertion profonde)

Dimension développée = L1+L2+coefficient

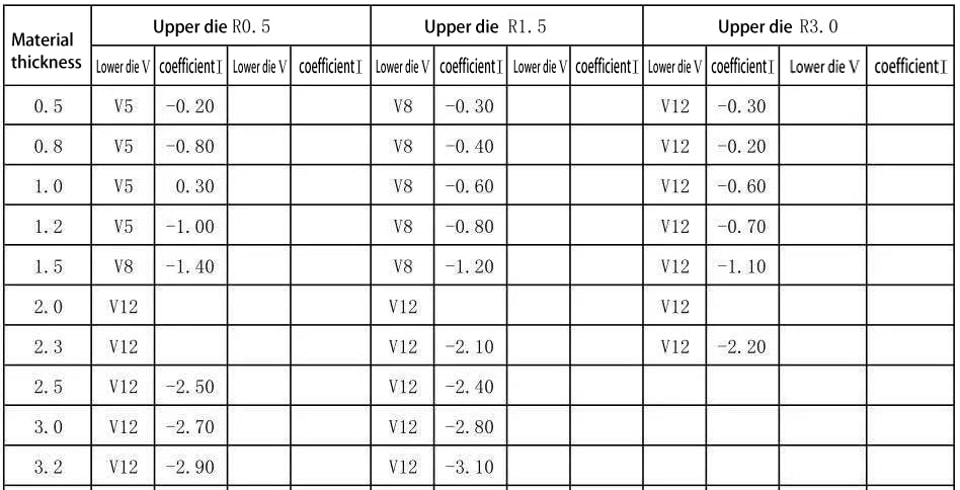

3. Pliage à 30 degrés de tôle d’acier (avec matrice à insertion profonde)

Dimension développée = L1+L2+coefficient

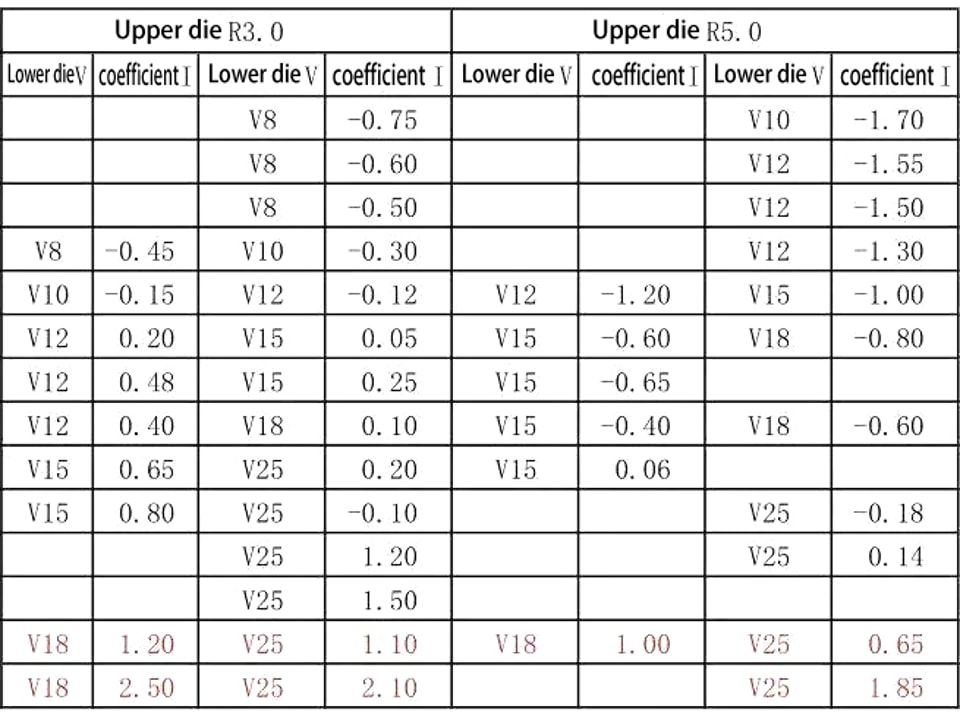

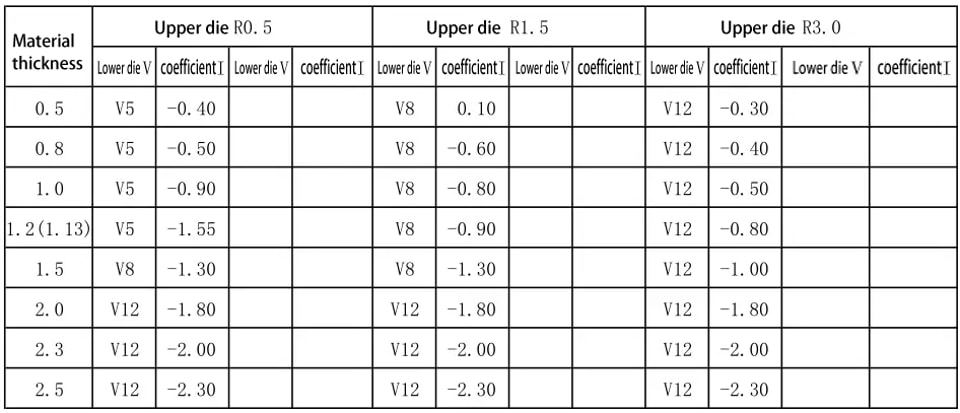

4. Pliage à 90 degrés de tôle d’aluminium : pliage normal, poinçon supérieur R0,5, matrice inférieure V=5T, coefficient de pliage 0,4T, choix de la rainure en V V=5T+R (R>0,5)

Dimension développée = L1+L2-2T+coefficient

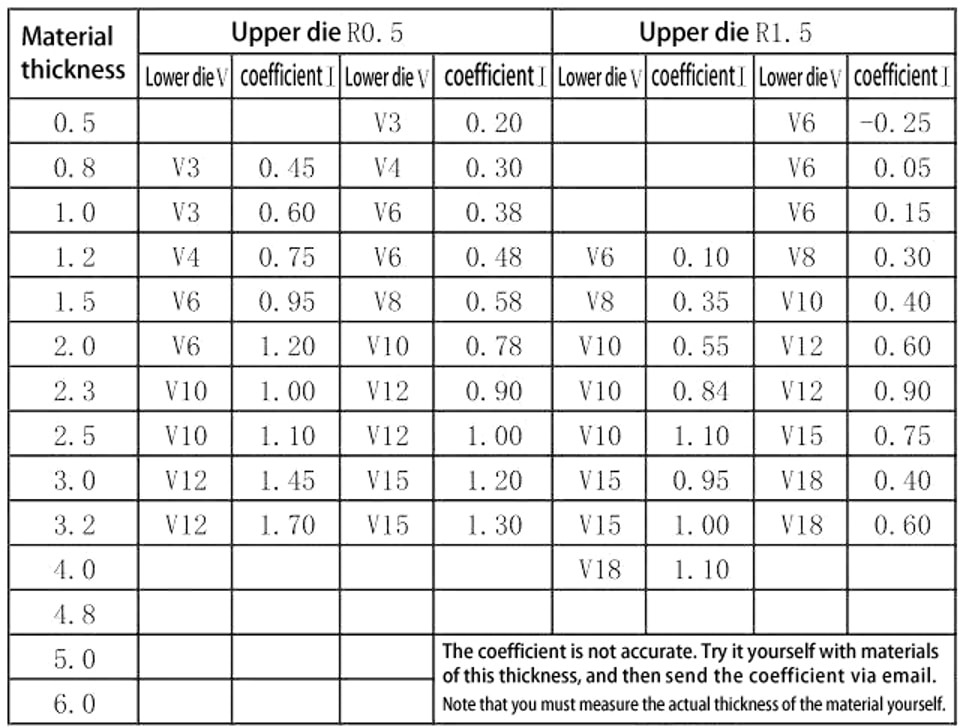

5. Pliage à 60 degrés de tôle d’aluminium (avec matrice à insertion profonde)

Dimension développée = L1+L2+coefficient

6. Pliage à 30 degrés de tôle d’aluminium (avec matrice à insertion profonde)

Dimension développée = L1+L2+coefficient

7. Coefficient de pliage de bord tombé (utiliser d’abord la matrice à insertion profonde pour former un petit angle, puis utiliser la matrice d’aplatissement pour presser le bord tombé)

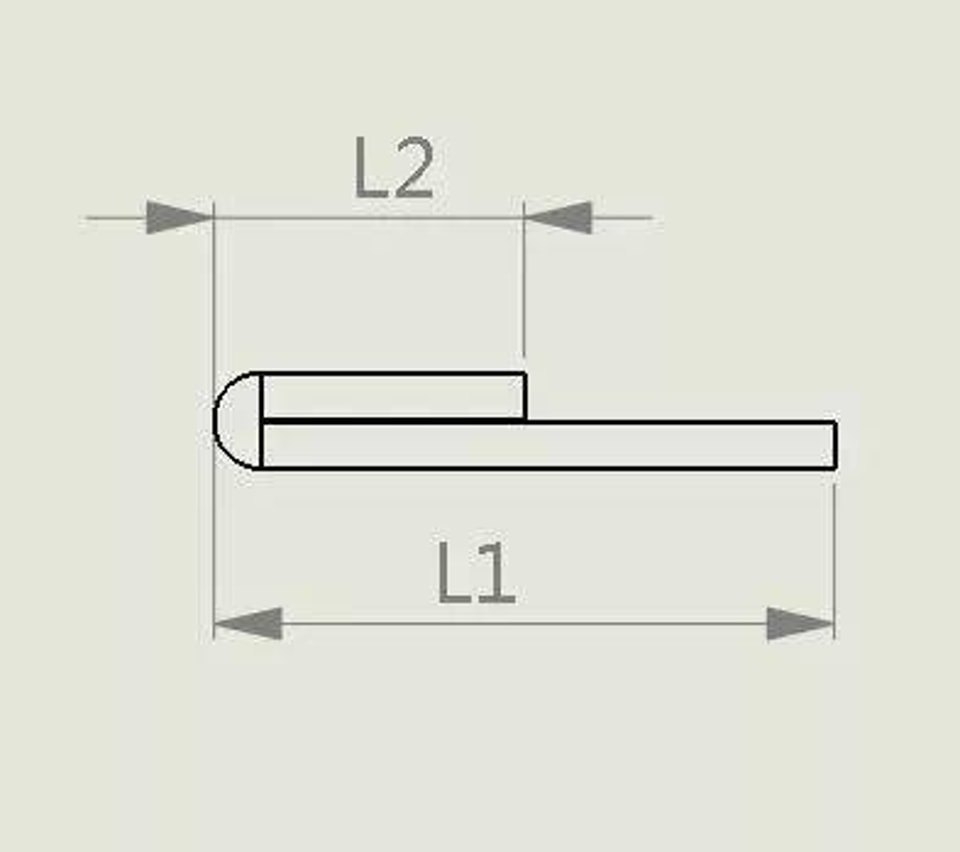

Ci-dessus : dimension développée = L1+L2-0,55T

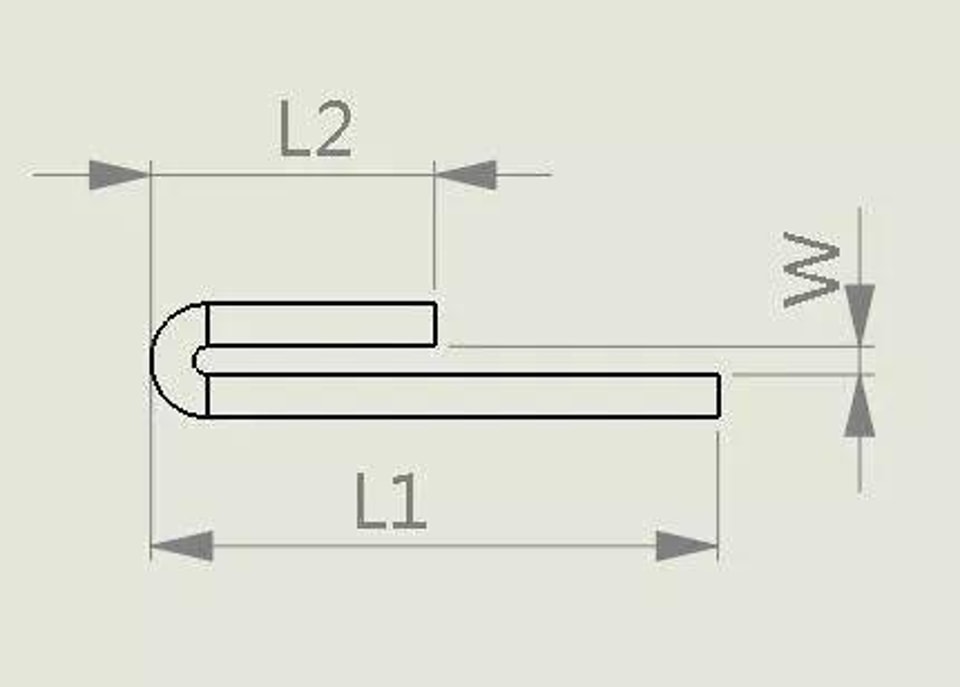

Ci-dessus : dimension développée = L1+L2-0,55T+0,7W (W≤T)

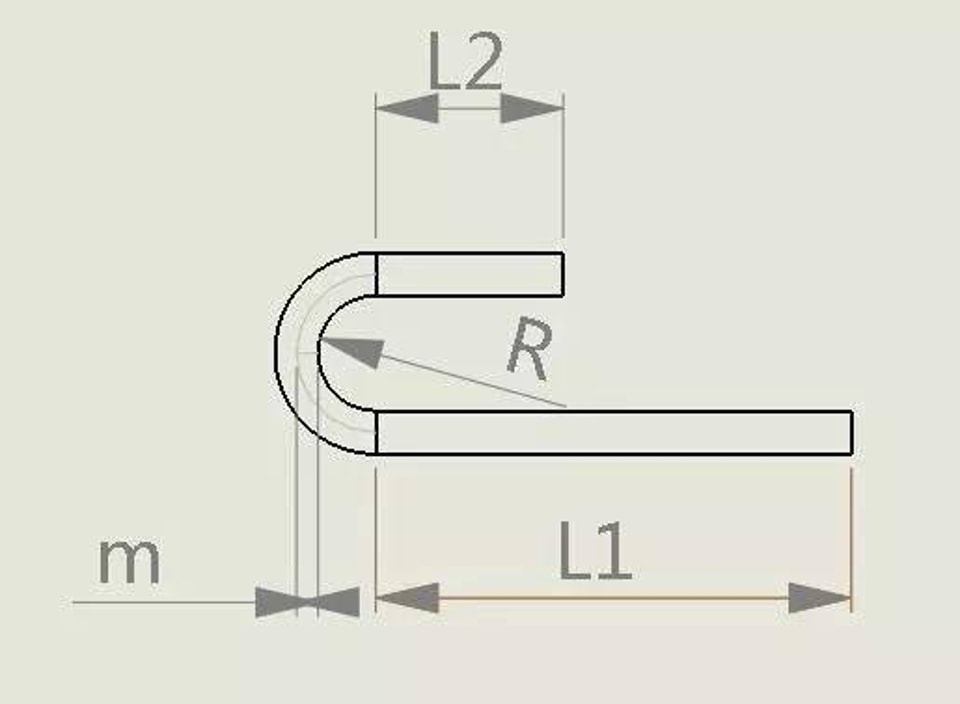

Ci-dessus : dimension développée = L1+L2+3,14* (R+m) (2R>T)

T≤2,0, m=0,4T ;

2,0<T≤3,2, m=0,3T ;

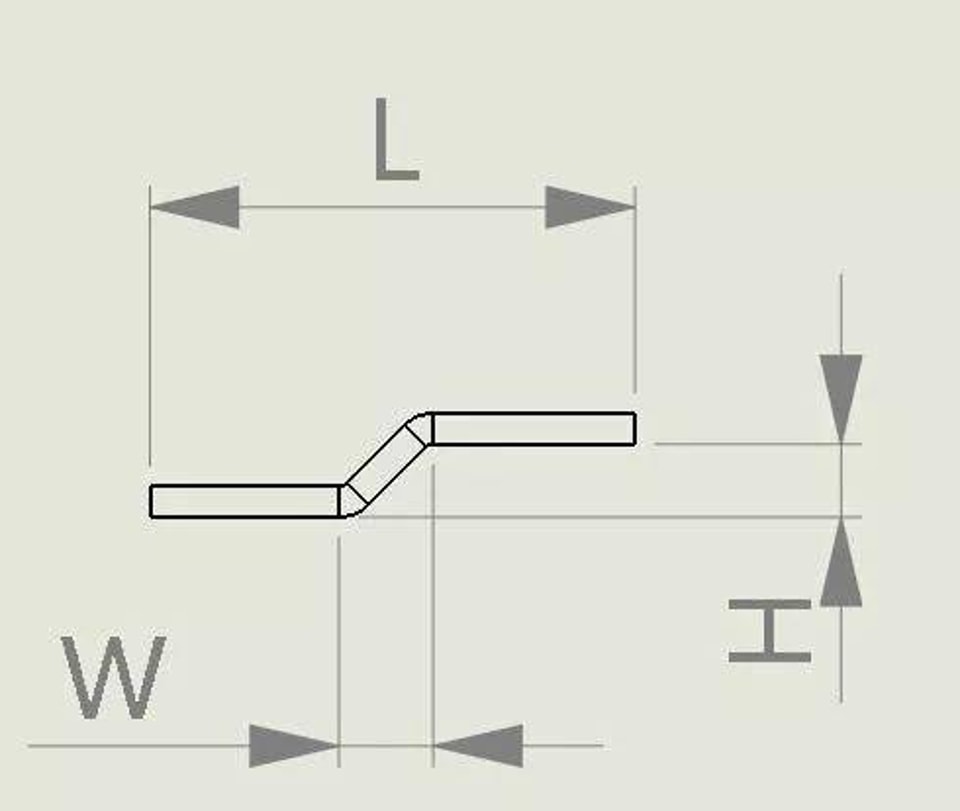

8. Coefficient de différence de palier de pression

A. Lorsque W ≥ 2T : le développement est calculé comme deux plis simples ;

B. Lorsque W<2T et H≥2T : le développement est calculé comme deux plis simples ;

C. Lorsque W<2T et H<2T : dimension développée = L+(H-T)*0,7 ;

D. Lorsque W<2T, H=T : dimension développée = L+0,15T ;

En outre, le calcul de l’angle de pliage implique également la relation entre la position de la fibre neutre du matériau et le degré de déformation. En pratique, il est très important de choisir la formule de calcul et le coefficient appropriés en fonction du matériau spécifique, de l’épaisseur de la tôle et de l’angle de pliage requis.
