À propos des degrés de liberté des robots industriels

À l’ère de la fabrication automatisée, des usines intelligentes et des lignes de production flexibles, les robots industriels sont devenus un atout majeur pour améliorer l’efficacité de production et la précision de fabrication. Le terme « degrés de liberté » revient souvent lors du choix d’un robot industriel, mais de nombreux utilisateurs débutant dans l’automatisation industrielle en ignorent encore la signification. Alors, que sont les degrés de liberté dans les robots industriels ? Plus il y a de degrés de liberté, mieux c’est ? Cet article examine en détail la définition des degrés de liberté, leur impact sur les performances, les scénarios d’application typiques, et répond à une question clé : plus de degrés de liberté, est-ce toujours mieux ?

Que sont les degrés de liberté dans les robots industriels ?

Dans les robots industriels, les degrés de liberté désignent généralement le nombre de directions spatiales dans lesquelles le robot peut se déplacer de manière indépendante, c’est-à-dire le nombre d’axes sur lesquels l’effecteur final du robot (tel qu’un chalumeau de soudage, une pince, etc.) peut se déplacer ou pivoter indépendamment dans l’espace tridimensionnel.

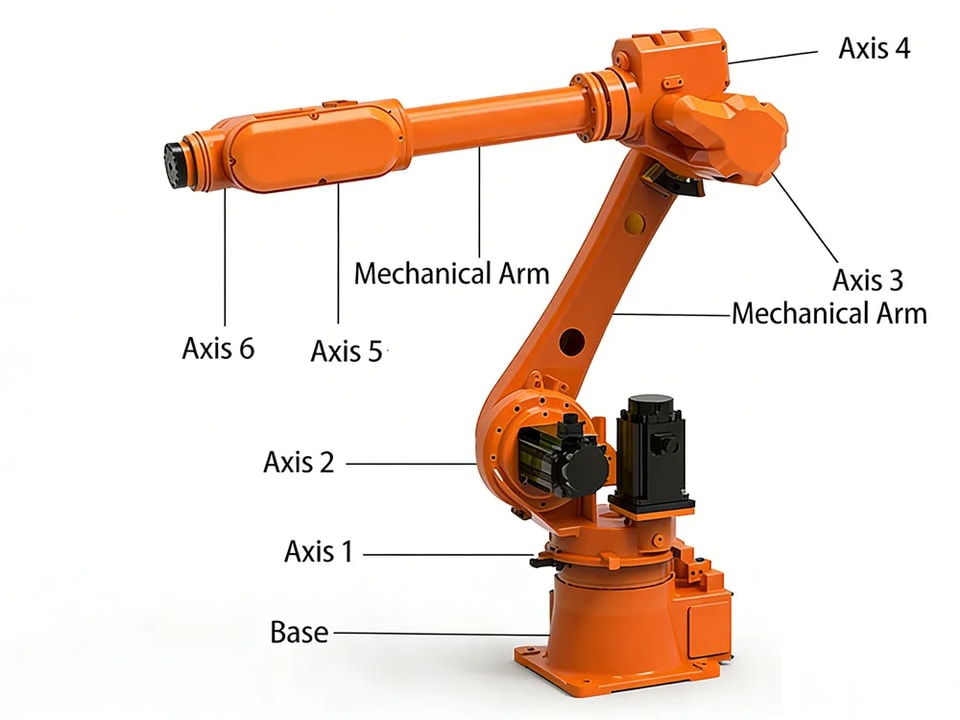

Un robot typique à six axes possède 3 degrés de liberté en translation et 3 degrés de liberté en rotation, ce qui lui permet d’opérer avec flexibilité dans tout l’espace.

Les robots à quatre axes sont davantage orientés vers des opérations rapides et précises dans un plan horizontal.

Les robots à trois degrés de liberté (DOF) excellent également dans le tri de charges légères.

Point clé : plus de degrés de liberté ne signifie pas forcément de meilleures performances ; le choix doit être adapté au scénario de tâche spécifique.

L’impact des degrés de liberté sur les performances du robot

1. Flexibilité des tâches

Faible nombre de degrés de liberté (1 à 3 axes) : adaptés aux tâches simples de trajectoire, comme la manutention et le tri ; logique de commande simple et faibles coûts de maintenance.

Nombre élevé de degrés de liberté (4 à 6 axes) : capables de s’adapter à des trajectoires plus complexes et à des ajustements de posture dans l’espace, comme la peinture automobile et le soudage de précision.

2. Précision de commande et rigidité structurelle

Un nombre élevé de degrés de liberté implique davantage d’articulations mobiles, ce qui impose des exigences plus fortes aux algorithmes de commande et aux systèmes servo. Dans le cas contraire, l’accumulation des erreurs et les problèmes de stabilité dynamique peuvent affecter la précision opérationnelle.

3. Coût et complexité du système

Chaque degré de liberté supplémentaire augmente généralement le coût de 15 % à 30 %.

Des systèmes plus complexes entraînent en parallèle une augmentation de la difficulté de programmation et des coûts de maintenance, ce qui impose des exigences plus élevées au personnel de maintenance.

Analyse complète des scénarios d’application des degrés de liberté

Robots à six axes : l’outil polyvalent de la fabrication automobile

Grâce à leur excellente flexibilité et à leurs capacités de couverture spatiale, les robots à six axes sont largement utilisés dans les tâches de soudage, de pulvérisation d’adhésif et d’assemblage dans l’industrie automobile. Par exemple, lors du soudage des structures de carrosserie, leurs capacités d’opération multi-angles améliorent nettement la qualité et l’efficacité du soudage.

Robots à quatre axes : les experts de précision dans la fabrication électronique

Les robots à quatre axes excellent dans l’insertion de composants électroniques et le montage de puces. Leur grande répétabilité et leur vitesse de réponse dans un plan horizontal en font le choix privilégié pour la fabrication de précision à petite échelle.

Robots à trois degrés de liberté (DOF) : des outils très efficaces pour l’emballage alimentaire

Les robots à 3 DOF à structure parallèle se distinguent dans les industries de l’emballage alimentaire et pharmaceutique grâce à leurs mouvements ultrarapides. Bien que leur nombre de degrés de liberté soit faible, leurs avantages sont particulièrement importants dans les opérations à haute fréquence.

Plus il y a de degrés de liberté, mieux c’est ? Un choix réfléchi est essentiel

Si un nombre élevé de degrés de liberté offre aux robots une plus grande flexibilité, il entraîne aussi une série de risques cachés :

Redondance fonctionnelle : déployer des robots à six ou sept axes pour de simples tâches de prise et de dépose entraîne un gaspillage de ressources.

Complexité accrue de la commande : si les robots à sept axes peuvent « imiter les mouvements humains » pour éviter les obstacles, leurs calculs de cinématique inverse deviennent beaucoup plus complexes.

Coûts de maintenance élevés : chaque articulation supplémentaire augmente le taux de panne potentiel, ce qui entraîne des coûts de maintenance plus élevés et des risques d’arrêt de production.

Conclusion : plus de degrés de liberté ne signifie pas nécessairement mieux ; le principe clé est de s’adapter au scénario de tâche. En résumé : choisir le bon nombre de degrés de liberté permet de libérer tout le potentiel du robot. Les degrés de liberté d’un robot industriel déterminent son amplitude de mouvement, sa flexibilité et sa capacité à s’adapter à des environnements complexes. Une configuration appropriée des degrés de liberté permet non seulement d’optimiser les processus de production, mais aussi de maîtriser les coûts et d’améliorer la stabilité de la ligne de production.

Si vous sélectionnez des équipements robotiques pour la transformation intelligente de votre usine, retenez ceci : le degré de liberté le plus coûteux n’est pas forcément le plus adapté ; c’est plutôt celui qui correspond le mieux à la tâche qui est le plus efficace !
