Analyse technique : Limites des systèmes de découpe laser grand format
Analyse technique : Limites des systèmes de découpe laser grand format

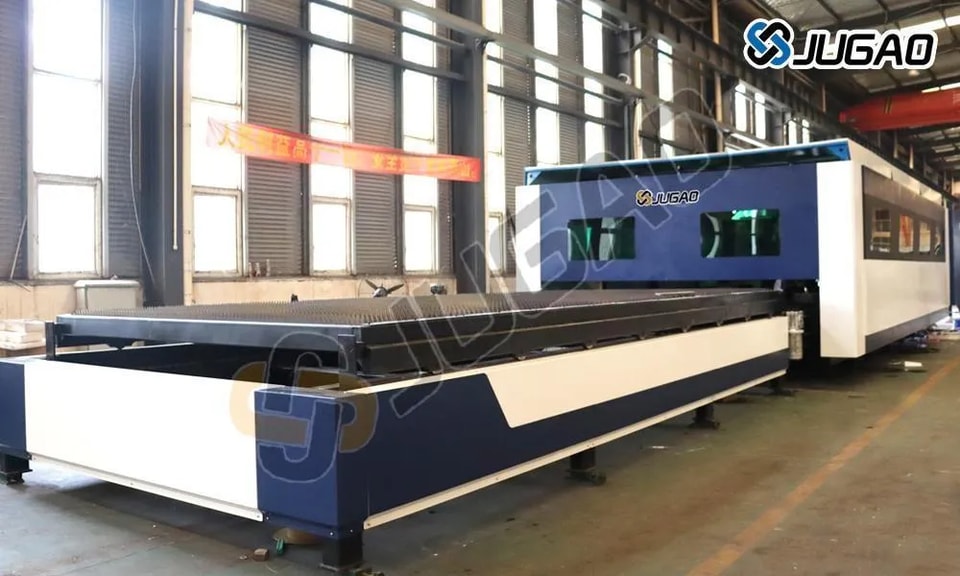

1. Introduction
Bien que les machines de découpe laser grand format offrent une productivité inégalée pour la fabrication à l’échelle industrielle, leur mise en œuvre présente plusieurs défis techniques et opérationnels. Ce document examine les principales limites de ces systèmes, en fournissant des informations utiles aux acheteurs potentiels pour prendre des décisions éclairées.
2. Principales limites
2.1 Coûts d’investissement et d’exploitation
l Investissement initial élevé:
Les systèmes laser à l’échelle industrielle (4 kW et plus) se situent généralement entre 500 000 $ et 2 M$, hors équipements auxiliaires.
l Consommation d’énergie:
Les besoins en puissance dépassent 50 kVA, avec des coûts énergétiques horaires 3 à 5 fois plus élevés que ceux des machines de milieu de gamme.
l Coûts de maintenance:
Les contrats de maintenance annuels représentent en moyenne 10 à 15 % du coût de la machine en raison de l’optique complexe et des systèmes de mouvement.
2.2 Exigences en matière d’espace et d’infrastructure
l Contraintes d’emprise au sol:
Un espace au sol minimum de 10 m × 5 m est nécessaire, plus 3 m de dégagement pour la manutention des matériaux.
l Modifications structurelles:
Nécessite souvent un plancher renforcé (capacité de charge > 5 kN/m²) et des fondations anti-vibrations.
l Exigences en utilities:
Alimentation en gaz haute pression (20 bar et plus), courant triphasé et systèmes de refroidissement industriels (groupes froids de 30 kW et plus).
2.3 Contraintes de traitement des matériaux
Type de matériau | Limite d’épaisseur | Problèmes de qualité |
Acier doux | ≤50 mm | Accumulation de scories >25 mm |
Aluminium | ≤30 mm | La rugosité des bords augmente >15 mm |
Inox | ≤40 mm | Déformation thermique dans les sections fines |
2.4 Complexités opérationnelles
l Temps de réglage longs:
L’étalonnage pour les matériaux épais peut nécessiter 2 à 4 heures (contre moins d’une heure pour les machines de taille moyenne).
l Dépendance à une main-d’œuvre qualifiée:
Nécessite des opérateurs certifiés L3 ayant plus de 500 heures de formation.
l Compromis sur la vitesse de coupe:
L’acier de 20 mm se coupe à 0,8 m/min (contre 6 m/min sur des machines de 3 kW pour des tôles de 3 mm).
3. Défis techniques
3.1 Dégradation de la qualité du faisceau
l Limites de profondeur de foyer:
La divergence du faisceau augmente de 30 % lors du traitement de matériaux de plus de 25 mm, ce qui réduit la qualité des bords.

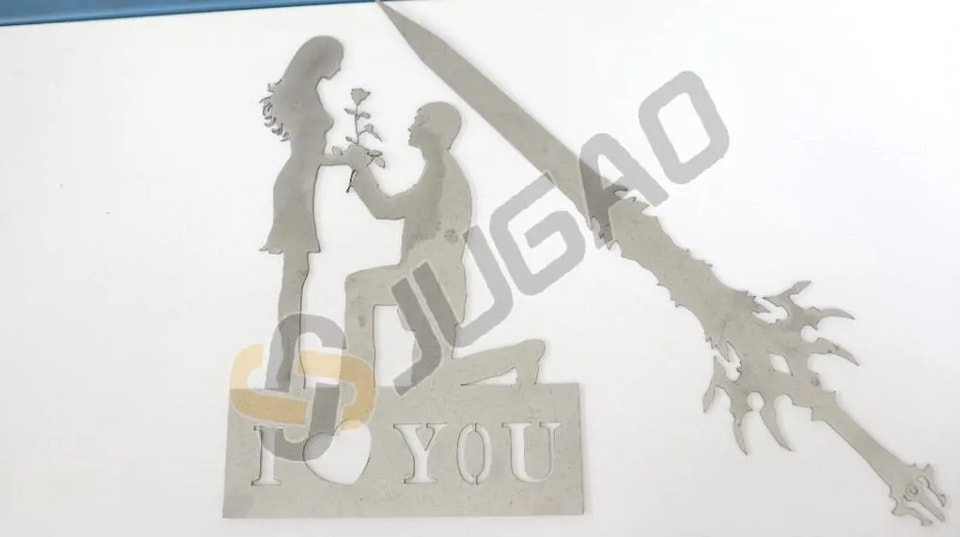

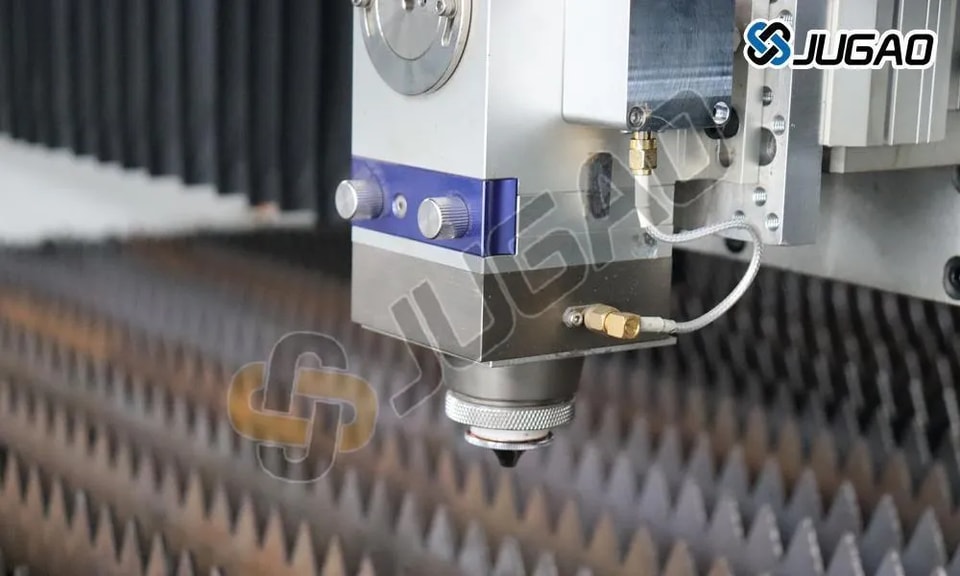

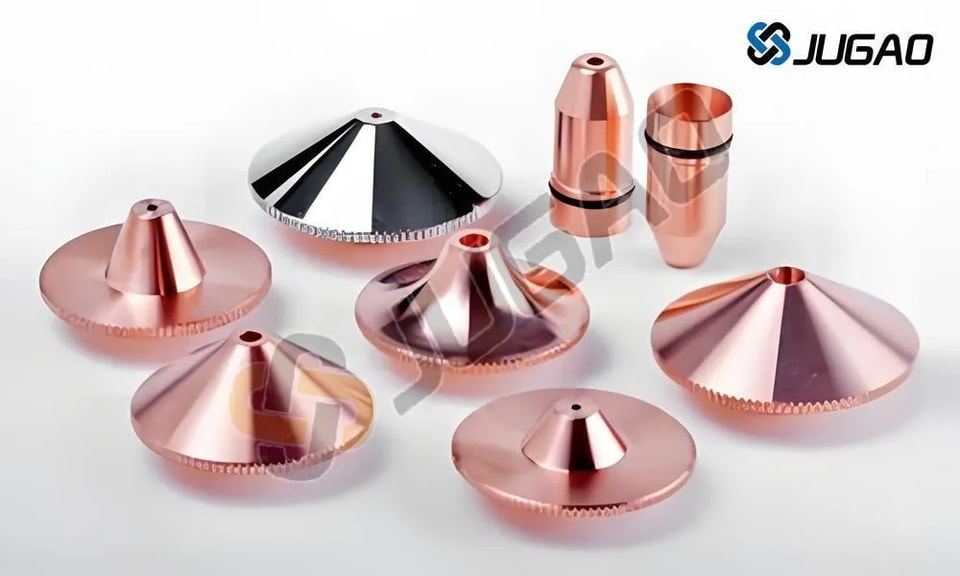

l Usure de la buse:
Les flux de gaz haute pression (≥2 MPa) accélèrent l’érosion de la buse, qui doit être remplacée toutes les 80 à 120 heures de coupe.
3.2 Problèmes de gestion thermique
l Accumulation de chaleur:
Le fonctionnement continu augmente la température du châssis de 15 à 20 °C par heure, ce qui nécessite un refroidissement actif.
l Contraintes sur les composants optiques:
La dérive thermique de la lentille provoque des variations de distance focale allant jusqu’à ±0,5 mm lors des longues séries.
3.3 Limites de précision
l Précision de positionnement:
Tolérance de ±0,1 mm sur des tables de 10 m (contre ±0,02 mm pour des machines de 2 m).
l Qualité des angles:
L’erreur angulaire dépasse 0,5° lors de la coupe à plus de 15 m/min en raison de l’inertie du portique.
4. Arbitrages de productivité
4.1 Réalités du débit
l Perte d’efficacité d’imbrication:
Les grandes tôles (4 m × 2 m) affichent en moyenne seulement 75 à 85 % d’utilisation de la matière, contre plus de 90 % sur les formats plus petits.
l Délais de perçage:
L’acier de 25 mm nécessite des temps de perçage de 8 à 12 secondes, ce qui réduit le temps de coupe net.
4.2 Temps d’arrêt de maintenance
Composant | MTBF* | Temps de remplacement |
Source laser | 8 000 h | 16 à 24 h |
Guide de l’axe X | 15 000 km | 8 h |
Tête de coupe | 6 000 h | 4 h |
*Temps moyen entre pannes
5. Stratégies d’atténuation
5.1 Optimisation des coûts
l Mettre en place une maintenance prédictive à l’aide de capteurs de vibrations
l Adopter la modulation de puissance pour les transitions entre matériaux fins et épais
l Exploiter les tarifs d’électricité en heures creuses
5.2 Contrôle qualité
l Déployer des systèmes de profilage du faisceau en temps réel
l Mettre en place une inspection automatisée des buses (vision IA)
l Utiliser des algorithmes de coupe adaptatifs pour les variations d’épaisseur
5.3 Améliorations opérationnelles
l Former des équipes de maintenance pluridisciplinaires
l Standardiser l’outillage sur plusieurs machines
l Mettre en place des systèmes de palettisation pour réduire les temps de réglage
6. Conclusion
Les découpeuses laser grand format offrent une capacité de production inégalée, mais exigent une évaluation minutieuse des éléments suivants :
l Coût total de possession (TCO) sur une période de 5 ans
l Évaluation de l’état de préparation des installations
l Calculs de retour sur investissement basés sur les besoins réels de débit
Recommandation: Mener une période d’essai de 3 mois avec les fournisseurs d’équipement afin de valider les performances annoncées avant tout engagement en capital.
