Quels sont les points clés du raccordement électrique d’une cintreuse de tubes ?
Quels sont les points clés du raccordement électrique d’une cintreuse de tubes ?


Dans mon expérience de nombreuses années, j’ai constaté que de nombreuses pannes de cintreuses de tubes — alarmes constantes, problèmes intermittents, voire impossibilité de démarrer après l’assemblage — ne sont souvent pas dues à un problème mécanique, mais à un câblage électrique incorrect. Si vous cherchez à comprendre comment connecter et gérer correctement le système électrique d’une cintreuse de tubes, vous êtes au bon endroit. Dans cet article, je vais détailler les étapes clés des connexions électriques, en expliquant pourquoi chacune est cruciale et comment éviter les erreurs courantes qui peuvent entraîner des problèmes cachés, afin de garantir la sécurité, la précision et la durabilité de la machine.
Apprenez les bases des connexions électriques pour les cintreuses de tubes
Le cœur des connexions électriques des cintreuses de tubes consiste à garantir l’adéquation de la tension et du courant, la mise en place du système de mise à la terre, l’installation du câblage de commande et la configuration des dispositifs de protection conformément aux exigences de l’équipement. La réalisation correcte de ces tâches est une condition fondamentale pour un mouvement servo fluide, des angles de pliage précis et des systèmes CNC fiables.
Adapter la tension et la fréquence de l’alimentation

Avant de connecter les câbles, assurez-vous toujours que la tension et la fréquence de l’alimentation de l’atelier correspondent aux spécifications nominales de la machine. Les cintreuses de tubes sont généralement compatibles avec des spécifications telles que 380 V/50 Hz ou 460 V/60 Hz. Une inadéquation de tension peut entraîner une défaillance de l’onduleur, des alarmes servo et une surchauffe des composants électriques.
Choisir une section et une capacité de câble adaptées.
Le choix des câbles est un aspect essentiel des connexions électriques des cintreuses de tubes. Des câbles sous-dimensionnés peuvent provoquer des chutes de tension, un fonctionnement instable ou des déclenchements fréquents lors des opérations de pliage à forte charge. Je recommande de sélectionner le câble d’alimentation en fonction du courant nominal de la machine, tout en prévoyant une marge de sécurité pour absorber les charges de pointe.
Mise à la terre et exigences de mise à la terre de la cintreuse de tubes
Une bonne mise à la terre est l’un des aspects les plus souvent négligés des connexions électriques d’une cintreuse de tubes, mais c’est aussi l’un des plus importants pour garantir la sécurité et la stabilité de commande.
Pourquoi la mise à la terre est-elle cruciale pour les cintreuses de tubes CNC ?
La fiabilité du système de mise à la terre est essentielle à la sécurité du personnel et à la stabilité de l’équipement. Une bonne mise à la terre peut prévenir les accidents d’électrocution et supprimer efficacement les parasites électriques qui perturbent les contrôleurs CNC et les servomoteurs ; une mauvaise mise à la terre peut facilement entraîner des anomalies telles que des alarmes aléatoires, des erreurs de communication et une instabilité du positionnement des axes.
Comment mettre en œuvre une mise à la terre efficace

Lors de la mise à la terre, deux points doivent être respectés : premièrement, la borne de terre de la machine doit être directement reliée à un point de mise à la terre dédié à faible résistance ; deuxièmement, évitez de partager la mise à la terre avec des équipements de forte puissance tels que les machines à souder, afin de prévenir les interférences avec le système électrique de la cintreuse de tubes.

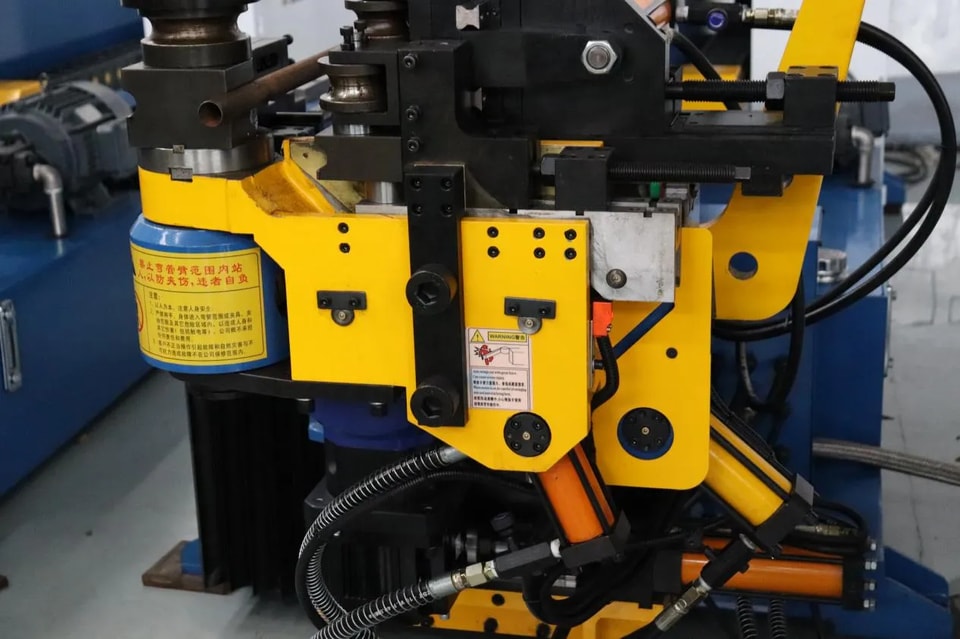

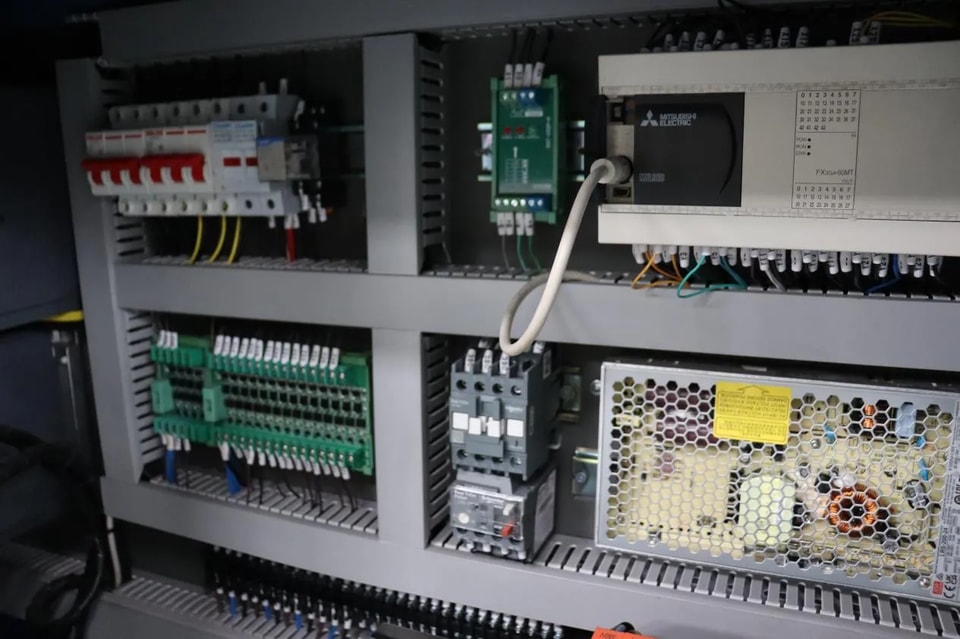

Câblage de l’armoire électrique et raccordement des signaux
En plus de l’alimentation principale, le raccordement électrique du cintreuse de tubes comprend également le circuit de commande à l’intérieur de l’armoire électrique.
Séparation du câble d’alimentation et du câble de commande

Mon principe de câblage est que les lignes de puissance et les lignes de signal doivent être strictement séparées. Les interférences électromagnétiques véhiculées par les lignes de puissance peuvent perturber les signaux de l’encodeur et la communication CNC ; la séparation des lignes garantit la stabilité du système et la précision du cintrage.
Vérifiez le serrage des bornes et les étiquettes.
Les pannes électriques proviennent souvent de bornes mal serrées. Lors de l’installation, vérifiez toujours que chaque borne est bien serrée et que les étiquettes sont lisibles. Cela améliore la fiabilité et facilite un dépannage rapide et sûr par la suite.
Dispositifs de protection et mesures de sécurité électrique
Un raccordement électrique complet pour une cintreuse de tubes doit inclure des dispositifs de protection appropriés afin d’assurer la sécurité de la machine et des opérateurs.
Disjoncteurs et protection contre les surcharges
Les disjoncteurs et les relais thermiques de surcharge servent à protéger contre les courts-circuits et les risques de surintensité. Lors de l’installation, assurez-vous que leurs calibres correspondent aux spécifications électriques de la cintreuse de tubes et effectuez des essais complets avant la mise en service.

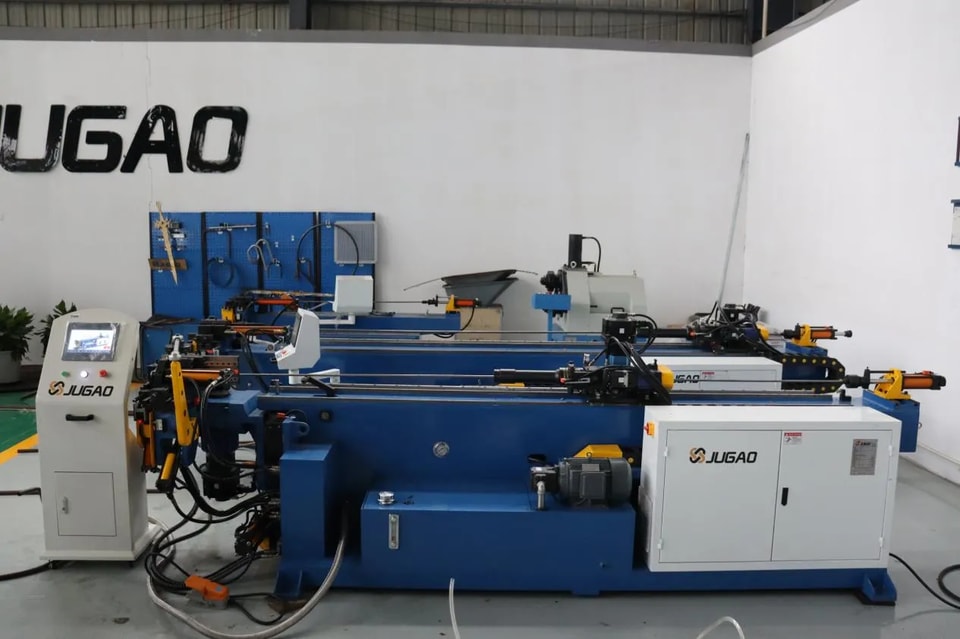

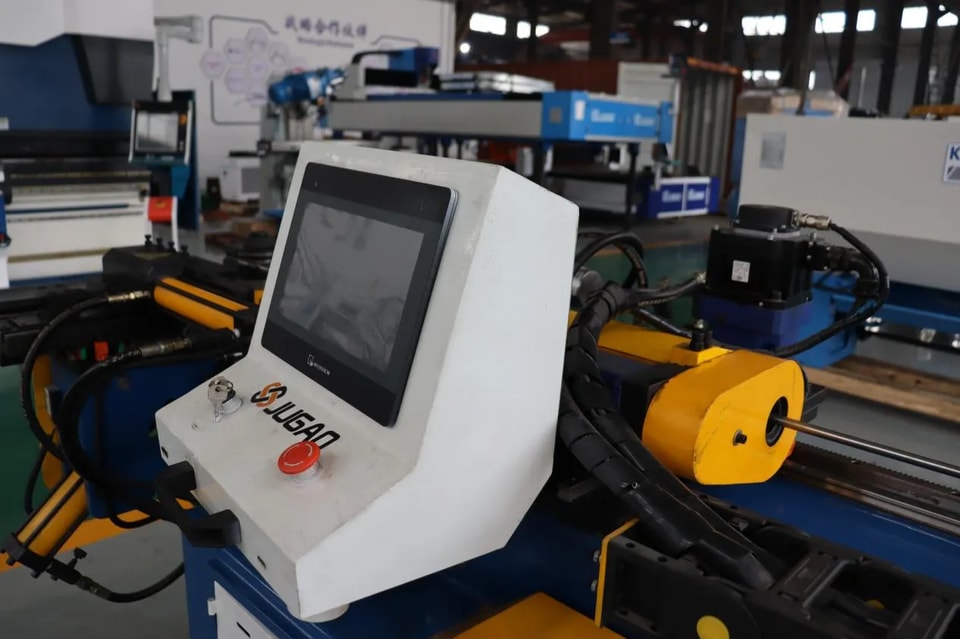

Arrêt d’urgence et circuit de sécurité

Le circuit d’arrêt d’urgence doit être câblé correctement et testé pendant la phase de raccordement électrique. Un circuit de sécurité fiable permet d’assurer l’arrêt instantané de la machine en cas d’anomalie ou d’urgence.
Liste de contrôle électrique avant démarrage
Avant de démarrer une cintreuse de tubes nouvellement installée, j’effectue toujours une vérification électrique du système.
Vérifier l’ordre des phases et le sens de rotation
Un ordre des phases incorrect peut provoquer la rotation du moteur et de la pompe hydraulique dans des sens opposés. Ce simple contrôle peut éviter de graves dommages lors de la phase de mise en service initiale.
Tests d’isolement et de stabilité électrique

Le test de résistance d’isolement est une méthode importante pour vérifier le bon état des câbles et des composants électriques. En conditions à vide, si la tension mesurée reste stable, cela indique que les raccordements électriques de la cintreuse de tubes sont prêts pour la mise en service.
Éviter les erreurs courantes de raccordement électrique
Au fil des ans, j’ai constaté certaines erreurs récurrentes dans les raccordements électriques des cintreuses de tubes.
Utilisation d’une alimentation partagée
Partager une alimentation avec des équipements lourds peut facilement entraîner des fluctuations de tension et un fonctionnement instable. Une alimentation dédiée est un choix plus sûr.
Ignorer les consignes électriques du fabricant
Chaque cintreuse de tubes a des exigences électriques spécifiques. Ignorer ces spécifications entraîne souvent des alarmes répétées, une durée de vie réduite des composants et des arrêts de production inutiles.
