Le processus automatisé de cintrage de tôles de la machine à cintrer les tôles à quatre rouleaux CNC, ainsi que sa facilité d'utilisation et sa stabilité par rapport aux machines à trois rouleaux, découlent de sa conception système unique. La structure à quatre rouleaux, grâce à une disposition mécanique optimisée et une logique de contrôle, permet un alignement, un serrage, un pré-cintrage et un cintrage entièrement contrôlables de la tôle, en faisant une solution idéale pour la formation cylindrique efficace. Pour les acheteurs et les responsables d'usine, comprendre ce principe est un prérequis crucial pour évaluer avec précision les performances de l'équipement et l'efficacité de production.

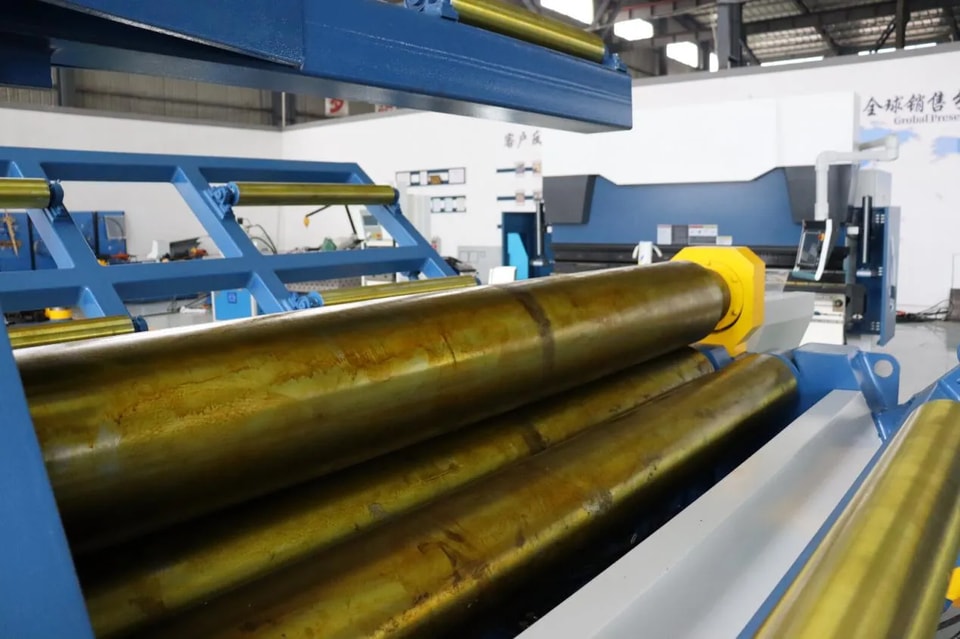

Structure de base de la machine à cintrer les tôles à quatre rouleaux CNC

Le principe de roulage automatique d'une machine à cintrer les tôles à quatre rouleaux CNC commence par la division claire du travail entre les rouleaux : le rouleau supérieur entraîne la rotation, le rouleau inférieur serre et positionne la tôle, et les rouleaux latéraux contrôlent le rayon de courbure — ils ne sont pas seulement de support mais aussi le cœur de la transformation des tôles plates en surfaces courbes. C'est le contrôle actif de la courbure par les rouleaux latéraux qui confère à la machine à quatre rouleaux une précision dépassant largement celle des dispositifs à rouleaux simples dans sa fonction de roulage automatique des tôles.

Alignement sur lit plat

La clé de la facilité d'utilisation des machines à cintrer les tôles à quatre rouleaux réside dans leurs capacités supérieures d'alignement des tôles. Dans un système CNC à quatre rouleaux, la tôle est fermement serrée entre les rouleaux supérieur et inférieur au début du traitement. Cette action de serrage garantit que le matériau reste sous contrôle tout au long du processus de cintrage, empêchant efficacement tout déplacement latéral. Cela signifie que la machine peut facilement réaliser l'alignement et maintenir la ligne centrale stable du début à la fin - un avantage particulièrement évident lors du traitement de tôles longues ou lourdes.

Principe de pré-cintrage

Le pré-cintrage est crucial car il détermine la qualité de formage des extrémités du cylindre. Sans pré-cintrage, des sections droites subsisteront aux deux extrémités de la tôle, devenant une contrainte pour les traitements ultérieurs. La particularité d'une cintreuse à quatre rouleaux est qu'elle peut effectuer le pré-cintrage aux deux extrémités avant et après le cintrage principal, minimisant ainsi les bords droits résiduels. En revanche, les cintreuses traditionnelles à trois rouleaux peinent souvent à y parvenir. C'est précisément le secret qui permet au système à quatre rouleaux de produire des cylindres plus réguliers - d'un point de vue efficacité de formage, la fonction de pré-cintrage réduit les étapes de correction, permettant véritablement une production automatisée.

Processus de cintrage continu

L'étape principale de roulage suit une logique simple : les rouleaux latéraux se déplacent progressivement vers le haut, entraînant la tôle à se plier continuellement, augmentant la courbure jusqu'à ce qu'elle soit façonnée en cylindre désiré. Sa technologie fondamentale est la déformation plastique progressive - la tôle passe continuellement entre les rouleaux, accumulant progressivement la courbure, plutôt que d'être façonnée de force en une seule fois. C'est ce contrôle de trajectoire contrôlable qui permet à la cintreuse à quatre rouleaux d'atteindre un roulage stable sans intervention humaine. Pour les utilisateurs, cela signifie que l'équipement fonctionne de manière 'guidée' plutôt que 'forcée', garantissant ainsi la précision et la répétabilité.

Éliminer les extrémités plates

Après le laminage principal, le bord de fuite de la tôle conserve souvent une section droite. L'objectif du laminage inversé est d'éliminer ce défaut par une flexion secondaire, améliorant ainsi la rondeur globale du cylindre. De nombreux clients ne comprennent pas initialement pourquoi le laminage inversé est nécessaire, mais le principe est simple—pour que les joints s'adaptent mieux et que la mise en forme soit plus parfaite. C'est précisément pourquoi les cintreuses de tôles à quatre rouleaux sont très appréciées dans les applications exigeant une haute qualité de rondeur et de joints.

Contrôle et compensation de précision

Les bons résultats de laminage dépendent non seulement de la puissance de la machine, mais aussi, et peut-être plus important encore, d'un système de contrôle précis. Dans une cintreuse de tôles à quatre rouleaux CNC, la précision de formage est principalement déterminée par trois facteurs : le déplacement des rouleaux détermine la géométrie de formage ; le contrôle hydraulique assure un fonctionnement stable et reproductible ; et l'ajustement de compensation corrige les différences entre les deux côtés de la machine. Dans la production réelle, des écarts de joint inégaux sont souvent une manifestation directe du problème — si un côté de la coque se ferme plus étroitement, cela signifie généralement que les rouleaux ne sont pas parfaitement parallèles, ou que le déplacement du côté incliné ne correspond pas au côté fixe. À ce moment, le mécanisme de compensation entre en jeu : en ajustant les positions relatives des rouleaux, l'équilibre du système est rétabli, améliorant ainsi la précision de laminage. C'est le cœur d'un système de laminage automatisé — la performance découle d'une géométrie contrôlée, pas seulement de l'hydraulique.

Pourquoi un essai manuel de cintrage est-il nécessaire pour les installations de cintrage automatique ?

Le processus de cintrage automatique d'une cintreuse de tôles à quatre rouleaux CNC n'implique pas le calcul automatique de la trajectoire comme on pourrait l'imaginer. Au lieu de cela, il suit une logique simple de 'cintrage manuel d'essai → enregistrement des positions → sauvegarde du programme → répétition automatique.' L'opérateur cintre d'abord manuellement la tôle pour trouver le déplacement approprié des rouleaux pour le matériau actuel. Après que le système de contrôle enregistre ces positions, la machine peut reproduire avec précision ce chemin réussi. En bref, le cintrage automatique = répétition automatique d'une solution éprouvée. Ceci est crucial pour l'utilisateur : la machine ne génère pas automatiquement les paramètres ; elle nécessite que vous fournissiez le programme correct pour un fonctionnement stable et efficace.
