Les fissures de pliage sur les presses plieuses sont un défaut fréquent dans le traitement des tôles. Lorsque de tels problèmes surviennent lors du pliage, j'analyse d'abord les caractéristiques du matériau et les paramètres de pliage. Ce défaut compromet directement la qualité du produit, l'intégrité structurelle et l'efficacité de la fabrication. De nombreux opérateurs supposent qu'une mauvaise qualité du matériau est le seul responsable, mais les fissures proviennent généralement de multiples facteurs : outillage inadapté, rayon de pliage trop petit, pression de pliage excessive ou alignement défavorable du grain. Cet article explique les causes principales de la fissuration lors du pliage sur presse plieuse et partage des solutions pratiques en optimisant les matériaux, l'outillage et les paramètres de l'équipement.

Comprendre la fissuration en pliage sur presse plieuse dans la tôle

Pour réparer les fissures de pliage, il faut d'abord comprendre comment le métal se déforme sous l'effet du pliage.

Ce qui arrive au métal pendant le pliage sur presse plieuse

Lorsqu'une tôle est pliée sur une presse plieuse, elle subit deux contraintes opposées : la couche interne est comprimée, tandis que la couche externe est étirée. Les fissures apparaissent lorsque la contrainte de traction sur la surface extérieure dépasse la limite d'allongement du matériau.

C'est le principe mécanique fondamental derrière les fissures de pliage. Les matériaux à faible ductilité ou dans des conditions de pliage inappropriées sont bien plus sujets aux fissures.

Pourquoi des fissures se forment sur la surface extérieure du pli

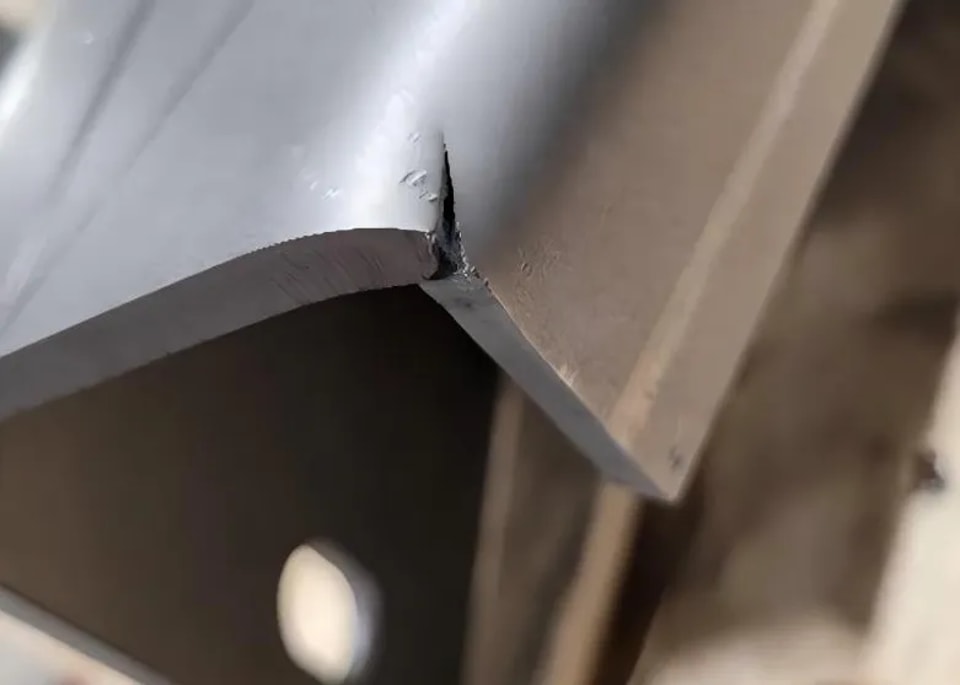

Les fissures surviennent presque toujours sur le rayon extérieur du pli, car cette zone endure la contrainte de traction maximale. Si le rayon de pliage est trop petit par rapport à l'épaisseur de la tôle, le matériau ne peut pas s'étirer suffisamment et commence à se fissurer.

C'est pourquoi choisir le bon rayon de poinçon et l'ouverture de matrice est crucial pour éviter les fissures.

Causes liées au matériau des fissures de pliage

En production réelle, les propriétés des matériaux sont parmi les déclencheurs les plus courants des fissures de pliage.

Métaux à faible ductilité

Certains métaux, notamment l'acier à haute résistance, l'acier trempé ou l'acier inoxydable mal traité, ont un allongement limité. Ces matériaux ne peuvent pas s'étirer suffisamment pendant le pliage.

Plier des matériaux à faible ductilité augmente considérablement le risque de fissuration.

Pour réduire ce risque, je recommande :

• Utiliser un rayon de pliage plus grand

• Ralentir la vitesse de pliage

• Adopter un pliage par étapes si possible

Direction du grain du matériau et alignement du pliage

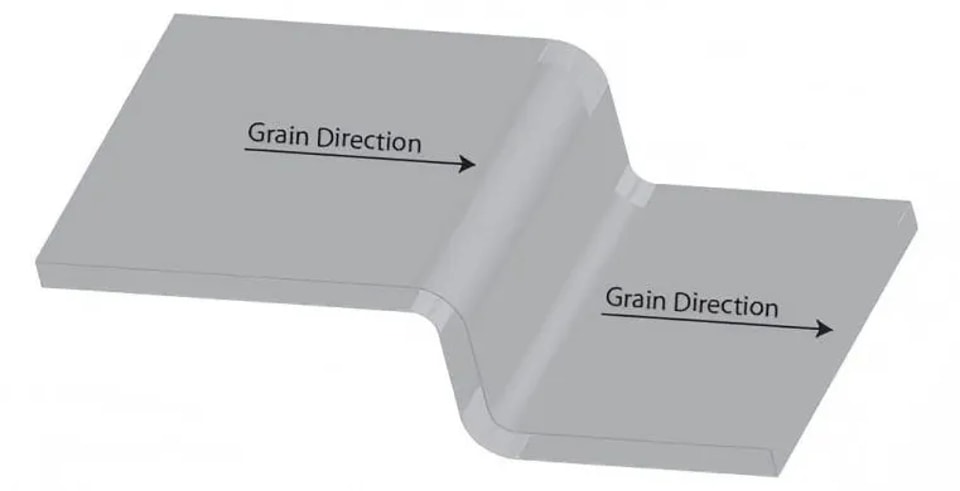

Les tôles métalliques forment des structures de grain directionnelles lors du processus de laminage, ce qui affecte fortement les performances de pliage.

Si la ligne de pliage est parallèle à la direction du grain, le matériau est bien plus susceptible de se fissurer, car l'étirement se produit le long de la structure de grain plus faible.

Pour éviter la fissuration, pliez perpendiculairement au sens des fibres dans la mesure du possible.

Sélection des outils et son effet sur les fissures de pliage

L'outillage incorrect est une autre source majeure de défauts de pliage.

Taille d'ouverture de la matrice V incorrecte

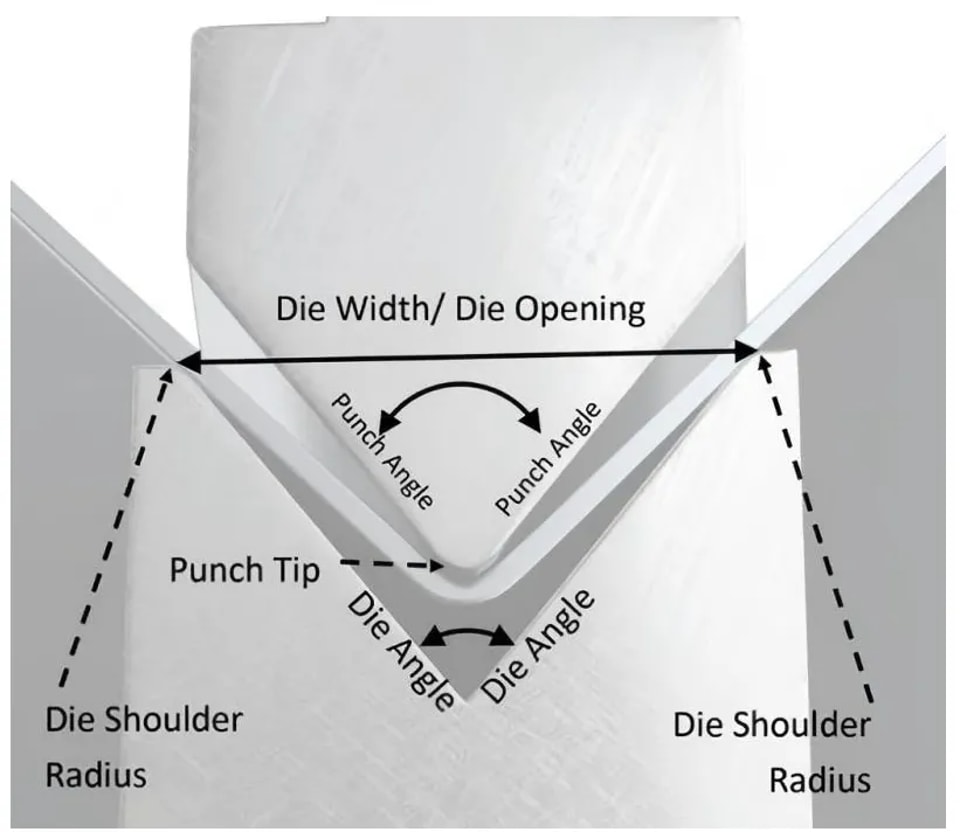

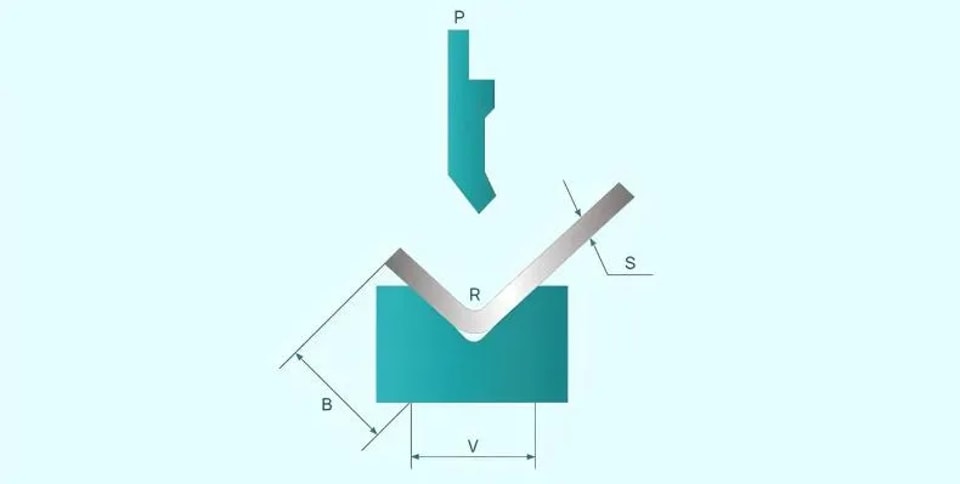

L'ouverture de la matrice en V dicte l'écoulement du matériau pendant le pliage. Une ouverture de matrice trop étroite pour l'épaisseur de tôle donnée crée une contrainte de pliage excessive.

Je suis ces directives pratiques :

• Acier doux : ouverture de matrice en V ≈ 8 × épaisseur du matériau

• Acier inoxydable : ouverture de matrice en V ≈ 10–12 × épaisseur du matériau

• Aluminium : ouverture de matrice en V ≈ 6–8 × épaisseur du matériau

Un dimensionnement approprié de la matrice répartit uniformément la contrainte et réduit le risque de fissuration.

Rayon de poinçon trop aigu

Un poinçon avec un rayon extrêmement petit impose une déformation brusque et nette, augmentant la contrainte de traction sur la surface extérieure.

Un rayon de poinçon plus grand permet une déformation graduelle et douce, réduisant considérablement la fissuration.

Réglages de la machine affectant la fissuration en pliage

Au-delà des matériaux et de l'outillage, les paramètres de la machine jouent également un rôle vital.

Tonnage de pliage excessif

L'application d'une force de pliage excessive surmène le matériau. Cela se produit souvent lorsque les opérateurs utilisent des réglages de tonnage incorrects ou une ouverture de matrice trop étroite.

Surveiller le tonnage et utiliser un calculateur de force de pliage fiable aide à prévenir la rupture du matériau.

Vitesse de pliage inappropriée

Une vitesse de pliage élevée peut intensifier la concentration de contraintes, surtout pour les plaques épaisses ou les matériaux durs.

Dans de nombreux cas, réduire la vitesse de pliage permet au matériau de se déformer plus doucement, diminuant le risque de fissuration.

Solutions pratiques pour éviter la fissuration en pliage sur presse plieuse

Sur la base de l'expérience en atelier, éliminer les fissures de pliage nécessite généralement des ajustements combinés.

Sélectionner le bon rayon de pliage interne

Augmenter le rayon interne de pliage réduit la déformation en traction sur la surface extérieure. Ce simple ajustement élimine souvent complètement la fissuration.

Optimiser la configuration des outils et de la matrice

Choisir le rayon de poinçon et l'ouverture de matrice en V appropriés assure une distribution uniforme des contraintes pendant le pliage.

Vérifier la qualité et les propriétés du matériau

Vérifiez toujours les certifications des matériaux et les propriétés mécaniques. Un lot avec une faible allongement peut se fissurer même dans des conditions de pliage standard.

Ajuster l'orientation du pliage

Pliez perpendiculairement au sens du laminage de la tôle dans la mesure du possible.

FAQ

Quelle est la cause principale des fissures lors du pliage sur presse plieuse ?

La cause la plus fréquente est un rayon de cintrage interne trop petit par rapport à l'épaisseur de la tôle, ce qui provoque une surétirement de la surface extérieure.

Le choix de l'outillage influence-t-il les fissures de pliage ?

Oui. Un rayon de poinçon inapproprié ou une ouverture de matrice excessivement étroite augmente la contrainte de flexion et provoque des fissures.

La direction du grain affecte-t-elle les fissures de pliage ?

Absolument. Le cintrage parallèle au grain augmente le risque de fissuration ; le cintrage perpendiculaire réduit la concentration de contraintes.

Comment éviter les fissures lors du pliage de l'acier inoxydable ?

Utilisez une ouverture de matrice plus large, augmentez le rayon de cintrage et réduisez la vitesse de flexion. L'acier inoxydable a une ductilité inférieure à l'acier doux et nécessite un contrôle plus strict des paramètres.

Conclusion

La fissuration lors du cintrage sur presse plieuse est un problème courant mais évitable dans la fabrication de tôlerie. Dans la plupart des cas, la fissuration résulte d'un mélange de propriétés du matériau, d'outillage inapproprié, d'un rayon de cintrage insuffisant ou d'une force machine excessive. En comprenant le comportement de déformation du métal et en ajustant l'ouverture de matrice, le rayon de poinçon, l'alignement du grain et la vitesse de flexion, vous pouvez réduire considérablement le risque de fissuration.

Pour améliorer la qualité du cintrage et éviter des défauts coûteux, évaluez toujours les propriétés du matériau et la configuration de l'outillage avant la production. Pour des conseils professionnels sur le fonctionnement des presses plieuses, la sélection d'outillage ou l'optimisation du cintrage, contactez notre équipe ou consultez d'autres documents techniques sur notre site web.
