La température est une variable facilement négligée dans le cintrage des tuyaux. Qu'il s'agisse de la température du tuyau lui-même, ou de la température de fonctionnement du système hydraulique et du moule, toute déviation par rapport à la plage normale entraînera directement des défauts de cintrage. Voici les principaux mécanismes et problèmes typiques de l'influence de la température sur la qualité du cintrage des tuyaux.

1. Basse température du tuyau → Fissures externes

Lorsque la température ambiante est basse (surtout en hiver), la plasticité des matériaux tels que l'acier au carbone et l'acier inoxydable diminue considérablement, ainsi que leur allongement. Si le cintrage est effectué directement sans préchauffage, la zone de traction à l'extérieur du tuyau risque de dépasser la limite de déformation, ce qui entraîne des microfissures voire des fissures traversantes. C'est l'un des défauts les plus courants en saison froide.

Manifestation typique : De petites fissures denses apparaissent à l'extérieur du pli ; dans les cas graves, la paroi du tuyau se sépare.

2. Température anormale de l'huile hydraulique → Angle instable, formation de plis

Le système hydraulique est la source d'énergie de la machine à cintrer les tuyaux, et la température de l'huile affecte directement la réponse du système et la force de sortie :

Basse température de l'huile (<15 ℃ ) : La viscosité de l'huile hydraulique est trop élevée, ce qui entraîne une forte résistance à l'écoulement, un mouvement lent du bras de cintrage et un glissement. La vitesse de cintrage fluctue, provoquant une déformation inégale du matériau, et des plis ondulés se forment facilement à l'intérieur.

Haute température de l'huile (>55 ℃ ) : L'huile devient plus fluide, augmentant les fuites internes dans le système et réduisant la force réelle de cintrage. Parallèlement, les joints vieillissent plus rapidement et les fluctuations de pression deviennent plus prononcées. Le résultat est une mauvaise cohérence des angles de cintrage et une difficulté à contrôler le retour élastique.

Manifestations typiques : Grandes déviations d'angle au sein d'un même lot de tuyaux, et plis irréguliers sur la face intérieure du pli.

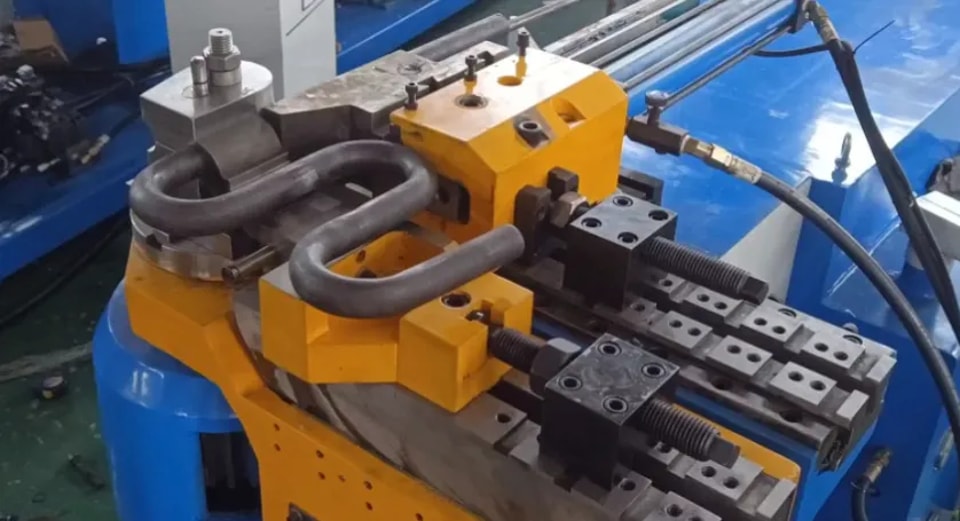

3. Surchauffe due au frottement entre la matrice et le tuyau → Rayures de surface et adhérence de matériau

Lors du cintrage continu à grande vitesse des tuyaux, le frottement glissant entre le tuyau et la matrice génère une grande quantité de chaleur. En cas de lubrification insuffisante ou de refroidissement inadéquat, la température de la surface de contact peut dépasser 100 ℃ , ce qui entraîne :

Rupture du film d'huile dans le pli, contact métal sur métal direct, et rayures sur la surface du tuyau.

Ramollissement localisé de la surface de la matrice, provoquant l'adhérence du matériau du tuyau à la cavité de la matrice, formant un bourrelet accumulé, ce qui raye davantage les tuyaux suivants.

Manifestations typiques : De larges rayures axiales apparaissent sur le côté extérieur ou intérieur du coude, ainsi qu'une accumulation de métal sur la surface de travail de la matrice.

4. Surchauffe localisée du tuyau (par exemple, cintrage par chauffage par induction) → Amincissement et formation de plis sur la paroi

Certains procédés utilisent un chauffage localisé pour faciliter le cintrage. Si la température de chauffage est trop élevée (dépassant la température de recristallisation du matériau) ou si la bande de chauffage est trop large, le côté sous pression du tuyau s'adoucira excessivement, entraînant une instabilité et des plis même sous une contrainte de compression relativement faible. Parallèlement, la réduction de l'épaisseur de la paroi du côté en tension s'intensifiera.

Manifestations typiques : Des plis denses et importants apparaissent sur le côté intérieur du coude, tandis que l'épaisseur de la paroi extérieure devient nettement plus fine voire se fissure.

Recommandations pour le contrôle de la température

Préchauffage des tuyaux : Avant le traitement en hiver, stocker les tuyaux dans l'atelier pendant 24 heures pour leur permettre de se réchauffer, ou les préchauffer à plus de 15 ℃ à l'aide d'un dispositif de chauffage (en particulier pour l'acier à haute résistance et l'acier inoxydable).

Gestion de la température de l'huile : Après le démarrage de la machine, la faire fonctionner à vide pendant 5 à 10 minutes pour préchauffer l'huile hydraulique ; lors d'un traitement continu en charge lourde, activer le refroidisseur d'huile pour maintenir la température de l'huile entre 35 et 50 ℃ .

Lubrification et refroidissement : Utiliser une huile spéciale pour cintrage de tuyaux résistante aux hautes températures afin d'assurer un film d'huile continu sur la surface de la matrice ; pour le cintrage continu à grande vitesse, un dispositif de micro-refroidissement (refroidissement par air ou brouillard d'huile) peut être installé.

Outils de surveillance : Installer un thermomètre infrarouge ou un thermocouple pour surveiller en temps réel la température de surface de la matrice et des tuyaux. Si la température dépasse le seuil défini (par exemple, matrice > 80 ℃ ), réduire la vitesse ou arrêter la machine pour dissiper la chaleur.

La température n'est pas un facteur secondaire dans le processus de cintrage des tuyaux, mais un facteur crucial déterminant le succès ou l'échec. Un contrôle approprié de la température peut réduire significativement les défauts tels que fissures, plis et rayures.
