Pourquoi le produit fini de la cintreuse de tubes est-il différent du résultat attendu ?

En cintrage de tubes, les écarts entre le produit fini et les plans de conception ou les résultats attendus constituent un problème fréquent rencontré par les techniciens sur site. Ces écarts peuvent se manifester par des angles imprécis, une déformation de la section, des plis, un retour élastique excessif ou même une orientation spatiale incorrecte. La cause profonde n’est souvent pas un seul facteur, mais plutôt un déséquilibre entre les matériaux, les moules, l’équipement et les procédés.

1. Écart d’angle de cintrage

Symptômes : l’angle de cintrage réel est supérieur ou inférieur à la valeur réglée, ou les angles des produits d’un même lot sont incohérents.

Causes possibles :

Estimation insuffisante du retour élastique : les matériaux subissent une reprise élastique après le cintrage, en particulier les aciers à haute résistance et l’acier inoxydable. Si aucune valeur de compensation du retour élastique n’est prévue dans le programme, l’angle final sera nettement plus faible.

Réglages inadaptés de la compensation du surcintrage : les cintreuses de tubes hydrauliques ou électriques disposent généralement d’un réglage de « surcintrage » pour compenser le retour élastique. Un surcintrage excessif ou insuffisant entraîne des écarts d’angle.

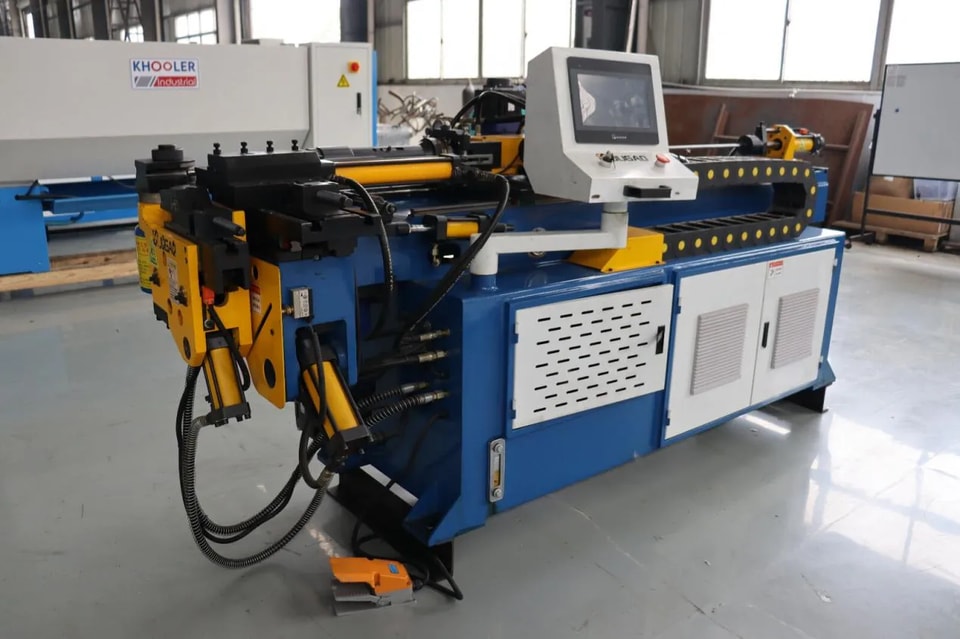

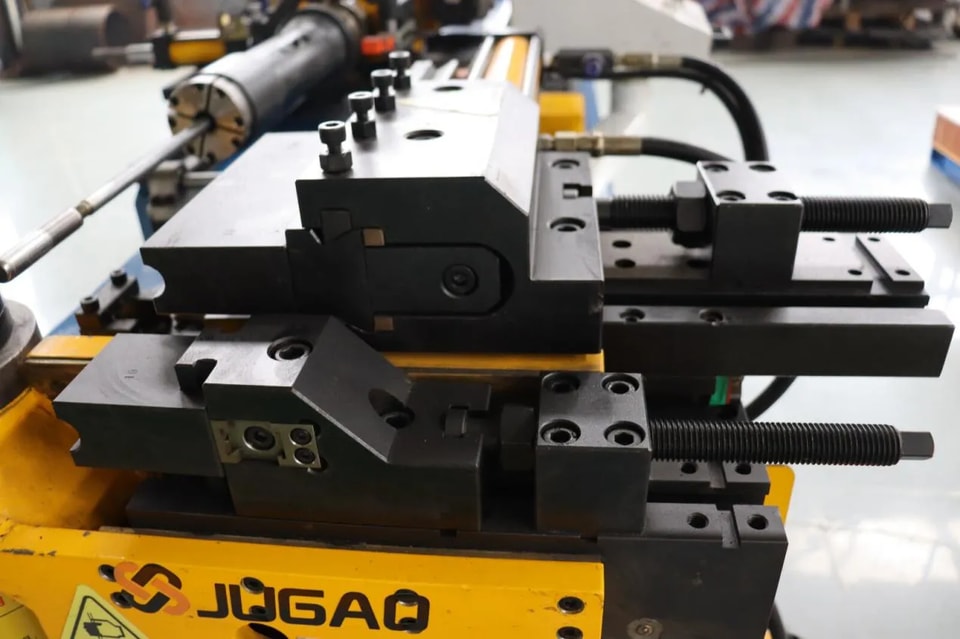

Usure du moule : après l’usure de la surface de travail du moule de cintrage, l’ajustement entre le tube et le moule diminue, modifiant le rayon de cintrage réel et influençant indirectement l’angle.

1. Force de serrage insuffisante : une pression insuffisante de la matrice de serrage entraîne le glissement du tube pendant le cintrage, ce qui provoque un angle incontrôlé.

2. Déformation de la section du tube (ovale, aplatie, effondrement interne)

Symptômes : la section au niveau du cintrage est ovale, ou l’on observe un effondrement interne et des plis marqués ; dans les cas graves, des fissures apparaissent.

Causes possibles :

Rayon de cintrage insuffisant : la valeur R/D (rapport entre le rayon de cintrage et le diamètre du tube) est inférieure à la valeur minimale admissible pour le matériau, ce qui est la principale cause de déformation de la section.

Mandrin non utilisé ou mal positionné : pour les tubes à paroi mince ou les cintrages à faible rayon, le mandrin n’est pas utilisé, ou bien son prolongement est insuffisant, ou encore la tête à billes du mandrin est mal alignée, ce qui entraîne un manque de soutien efficace sur la face interne.

Matrice anti-plis non installée ou mal réglée : l’écart entre la matrice anti-plis et la matrice de cintrage est trop grand ou trop faible, ce qui empêche de limiter efficacement les plis internes.

Épaisseur de paroi du tube trop faible ou matériau trop souple : dans des conditions de cintrage identiques, plus l’épaisseur de paroi est faible, plus la stabilité de la section est mauvaise.

3. Erreur d’orientation spatiale (produits à plusieurs cintrages)

Symptôme : les raccords de tuyauterie complexes comportant plusieurs cintrages présentent un premier cintrage correct, mais la position spatiale finale ne correspond pas au plan, rendant l’assemblage impossible.

Causes possibles :

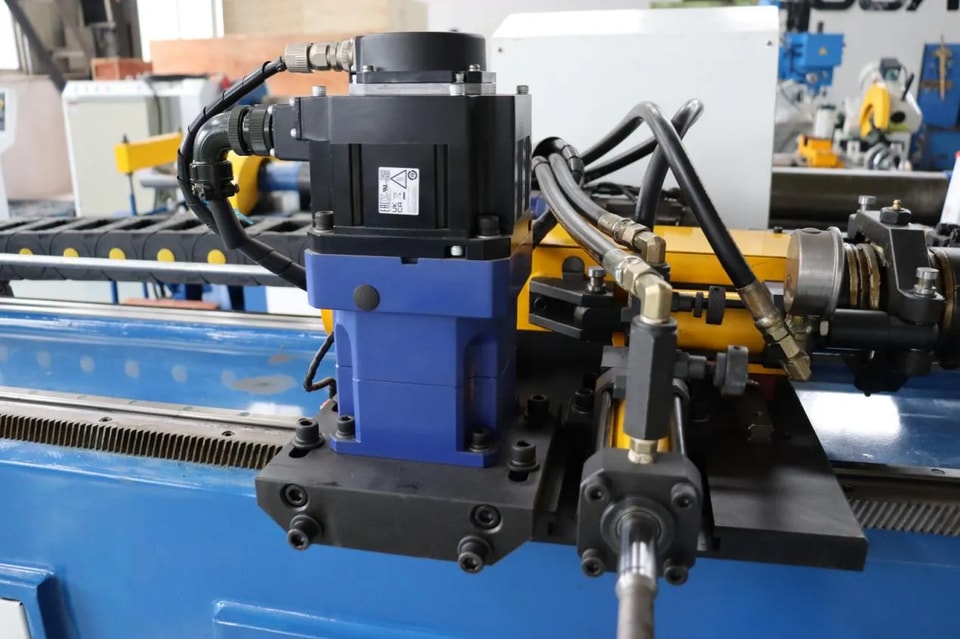

* **Problèmes de précision de l’axe de rotation (axe B) :** une dérive de l’encodeur ou un jeu mécanique entre les cintrages entraîne des erreurs cumulées d’orientation spatiale.

* **Positionnement imprécis de la longueur d’avance (axe Y) :** une erreur sur la cote d’avance en ligne droite provoque un décalage du point de départ des cintrages suivants.

* **Réglage incorrect du point de référence :** un mauvais choix du point de référence lors de la programmation, ou l’omission de la surlongueur d’extrémité du tube, entraîne un écart dimensionnel global.

* **Ordre de cintrage inadapté :** un ordre de cintrage mal conçu ; la déformation des cintrages ultérieurs affecte la forme des cintrages précédents, ce qui est particulièrement fréquent pour les cintrages à faible pas.

4. Plis et rayures de surface

Symptôme :** des plis ondulés apparaissent à l’intérieur des cintrages, ou l’on observe des marques d’indentation ou des rayures évidentes sur la surface du tube.

Causes possibles :

Jeu excessif entre la matrice anti-plis et la matrice de cintrage : un jeu trop important peut rendre le matériau intérieur instable et provoquer des plis ; un jeu trop faible augmente le frottement et peut rayer la surface.

État de surface insuffisamment lisse : des surfaces de travail rugueuses sur la matrice de cintrage et la matrice de serrage, ou encore la rouille et les débris après une utilisation prolongée, laisseront des traces sur la surface du tube.

Lubrification insuffisante : une lubrification insuffisante ou l’absence d’huile dédiée au cintrage des tubes entraîne un frottement à sec entre le tube et la matrice.

Défauts sur la surface du tube : des rayures et des piqûres présentes sur l’ébauche de tube elle-même s’amplifieront en défauts visibles lors du cintrage.

5. Mauvaise répétabilité du retour élastique selon les lots

Phénomène : les tubes du même lot, traités selon le même procédé, présentent des angles ou des formes de cintrage incohérents d’une pièce à l’autre.

Causes possibles :

Différences entre lots de matériau : des fluctuations de la limite d’élasticité, de l’allongement et des tolérances d’épaisseur de paroi entre différents lots de tubes entraînent des valeurs de retour élastique variables.

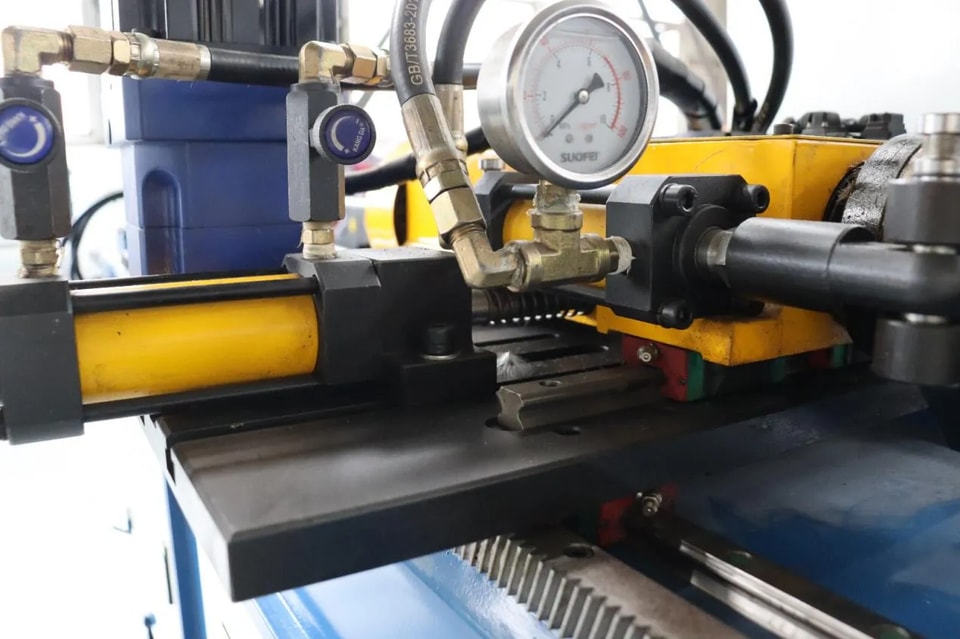

Variations de la température de l’huile hydraulique : lors d’un fonctionnement continu, la température de l’huile hydraulique de la cintreuse augmente, ce qui modifie la pression et la vitesse de réponse du système et affecte la précision du cintrage.

Desserrage du moule : les boulons de fixation du moule se sont desserrés après de લાંgres vibrations, provoquant un léger déplacement de la position du moule à chaque cintrage.

Dépannage et stratégies d’amélioration

Vérification du matériau : confirmez que la nuance du tube, l’épaisseur de paroi et l’emplacement de la soudure sont conformes aux exigences du procédé. Pour les matériaux à forte résilience, mesurez de nouveau la valeur de compensation du retour élastique.

Contrôle des moules : vérifiez que les modèles de la matrice de cintrage, de la matrice de serrage, de la matrice anti-plis et du mandrin correspondent au diamètre et au rayon de cintrage actuels du tube. Contrôlez l’usure et le serrage de l’installation.

Étalonnage de l’équipement : calibrez régulièrement les valeurs réelles de l’angle de cintrage, de la longueur d’avance et de l’angle de rotation afin de garantir leur cohérence avec les valeurs affichées. Vérifiez le bon fonctionnement de l’encodeur et des détecteurs de proximité.

Vérification du programme : contrôlez que tous les paramètres du programme (vitesse de cintrage, force de serrage, position du mandrin, angle de cintrage) correspondent aux conditions réelles de travail.

Vérification de la première pièce : après chaque changement de diamètre de tube, d’épaisseur de paroi ou de moule, un essai de cintrage sur première pièce et un contrôle dimensionnel complet doivent être effectués. La production en série ne peut commencer qu’après validation de la première pièce.

Suivi des procédés : établissez une fiche d’enregistrement des paramètres de procédé afin d’archiver les paramètres réussis pour différents matériaux et spécifications, ce qui réduit le temps de débogage répété.

L’écart entre le tube cintré fini et les attentes est, en substance, le signe d’un déséquilibre du système de procédé. Des matériaux aux moules, de la programmation à l’état de l’équipement, chaque maillon peut être une source d’écart. Ce n’est qu’en adoptant une méthode systématique de dépannage, en vérifiant chaque élément un par un et en mettant en place un système standardisé de validation de première pièce et d’enregistrement des paramètres de procédé que la qualité des tubes cintrés peut être maîtrisée dans une plage stable et fiable.
