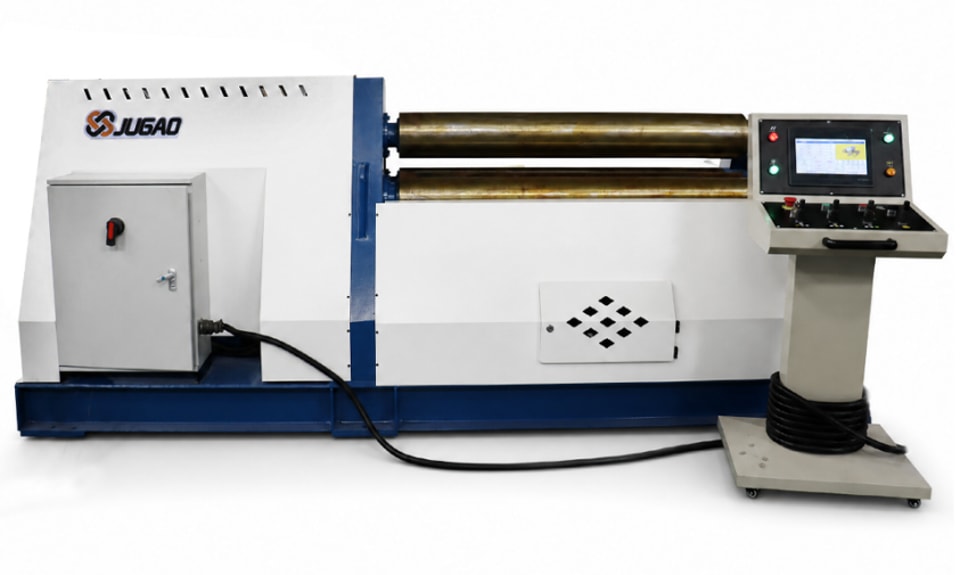

Principe de fonctionnement et consignes d’utilisation d’une rouleuse à quatre rouleaux

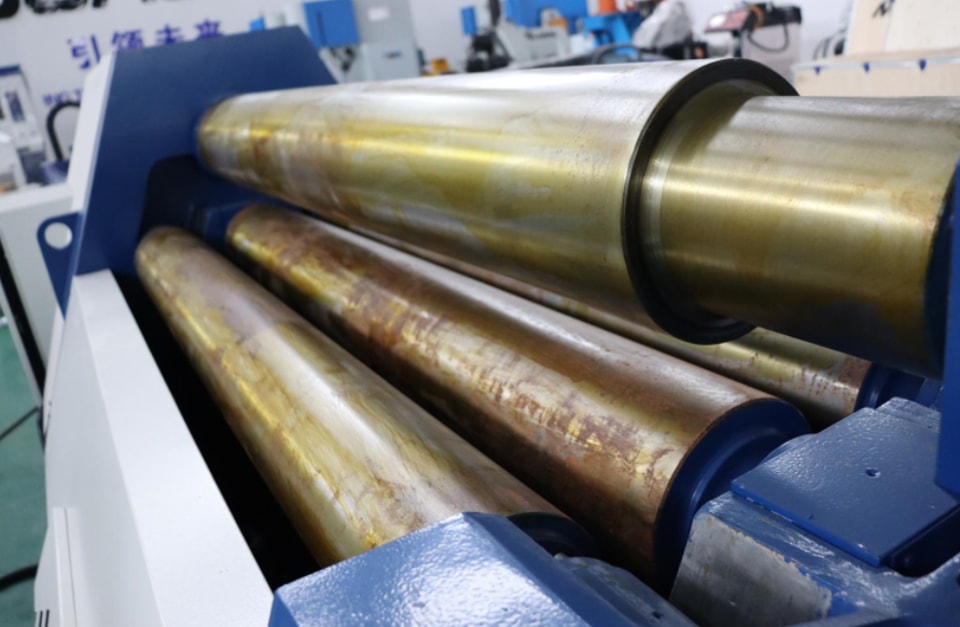

La rouleuse à quatre rouleaux est composée de quatre rouleaux. Le rouleau supérieur, qui constitue l’entraînement principal, reste fixe. Le rouleau inférieur est actionné par des vérins hydrauliques situés à ses deux extrémités et se déplace verticalement. En remontant, il serre le bord d’attaque de la tôle contre le rouleau supérieur. L’écartement entre les rouleaux latéraux et le rouleau supérieur est ensuite réglé selon les besoins afin de pré-cintrer les extrémités de la tôle. Le rouleau inférieur est alors abaissé et les deux rouleaux latéraux remontés pour cintrer la tôle en forme de cylindre.

Toute machine doit être utilisée correctement, conformément aux exigences du procédé. Nous présentons ci-dessous les bonnes pratiques d’utilisation d’une rouleuse à quatre rouleaux.

La préparation comprend généralement les étapes suivantes :

1. Comprendre les fonctions de la machine

La rouleuse est une machine spécialisée de formage des métaux, capable de cintrer des tôles pour leur donner une forme conique, sphérique, cylindrique ou autre. Elle est largement utilisée dans la construction navale, la fabrication de chaudières et d’équipements à vapeur, l’industrie chimique, la construction métallique et la fabrication de machines en général.

2. Comprendre le principe de fonctionnement de la machine

Bien que les rouleuses à quatre et à trois rouleaux présentent des mouvements de rouleaux différents, leur principe de fonctionnement est identique : toutes deux reposent sur le principe géométrique selon lequel trois points définissent un cercle, ce qui permet d’obtenir différents rayons de cintrage. Le rouleau supérieur reste immobile, tandis que le rouleau inférieur se déplace verticalement vers le haut pour serrer la tôle d’acier. Les deux rouleaux latéraux se rapprochent du rouleau supérieur—en ligne droite ou selon une trajectoire en arc—afin de régler le rayon de courbure du cylindre obtenu.

3. Se familiariser avec les consignes d’utilisation

(1) La rouleuse doit être placée sous la responsabilité d’une personne désignée.

(2) Les opérateurs doivent connaître la structure, les caractéristiques de performance et les méthodes d’utilisation de la machine. Ils ne sont autorisés à l’utiliser qu’avec l’accord du responsable.

(3) Avant de démarrer la machine, inspectez soigneusement les dispositifs de sécurité pour vérifier qu’ils sont en bon état de fonctionnement.

(4) Pendant le fonctionnement, il est strictement interdit de placer les mains, les pieds ou toute autre partie du corps sur les rouleaux, les organes de transmission ou la pièce à usiner.

(5) En cas d’interruption du travail, débrayez l’embrayage (placez-le au point mort). (6) Les opérations effectuées par plusieurs personnes doivent être dirigées par un responsable désigné.

(7) Il est strictement interdit de faire fonctionner la machine en surcharge.

(8) Les opérations telles que la montée et la descente du rouleau supérieur, le basculement et la remise en place du palier basculant ainsi que l’équilibrage du rouleau supérieur ne doivent être effectuées qu’après l’arrêt de l’entraînement principal.

(9) Les pièces à usiner et les débris ne doivent pas être entassés de manière désordonnée dans la zone de travail. La machine et ses abords doivent rester propres en permanence.

(10) Une fois le travail terminé, coupez l’alimentation électrique et verrouillez l’armoire électrique.

La rouleuse CNC à quatre rouleaux est un équipement de production essentiel. Il est indispensable de l’utiliser correctement : toute mauvaise manipulation risque non seulement d’endommager la machine et de perturber la production, mais aussi d’entraîner des conséquences imprévues.
