Les supports suiveurs sur pied à servocommande pour presses plieuses réduisent l’affaissement lors du pliage de longues tôles

Le support suiveur avant à servomoteur est un équipement auxiliaire essentiel à l’automatisation du pliage de tôles. Solution largement adoptée pour cette application, le support suiveur à servomoteur sur bâti mobile accompagne la trajectoire de pliage de la tôle et soutient la pièce. Il réduit efficacement l’affaissement et les déformations lors du pliage de tôles longues ou épaisses.

I. Principe de fonctionnement du support suiveur avant à servomoteur

Lors du pliage de tôles longues, leur propre poids provoque souvent l’affaissement de l’extrémité avant. Les écarts d’angle de pliage et les rayures de surface sont depuis longtemps des problèmes récurrents dans les ateliers de tôlerie. Grâce à une commande servo en boucle fermée, le support suiveur capte en temps réel les signaux de déplacement du tablier de la presse plieuse. Sa plateforme de support s’élève de manière synchronisée avec l’angle de pliage, soutenant continuellement le bord de la pièce et compensant la force vers le bas exercée par le poids de la tôle.

Le support suiveur à servomoteur sur bâti mobile est un système de soutien autonome et mobile, doté de son propre automate programmable industriel (API). Il ne nécessite aucune modification structurelle importante de la presse plieuse existante : l’intégration des signaux s’effectue simplement par l’installation d’un capteur de déplacement. Il est compatible avec la grande majorité des presses plieuses, notamment les modèles à barre de torsion et les modèles synchronisés électrohydrauliques. Les entreprises peuvent moderniser leur parc existant avec ce système et automatiser une partie de leurs opérations de pliage à moindre coût.

II. Structure principale et avantages du support suiveur à servomoteur sur bâti mobile

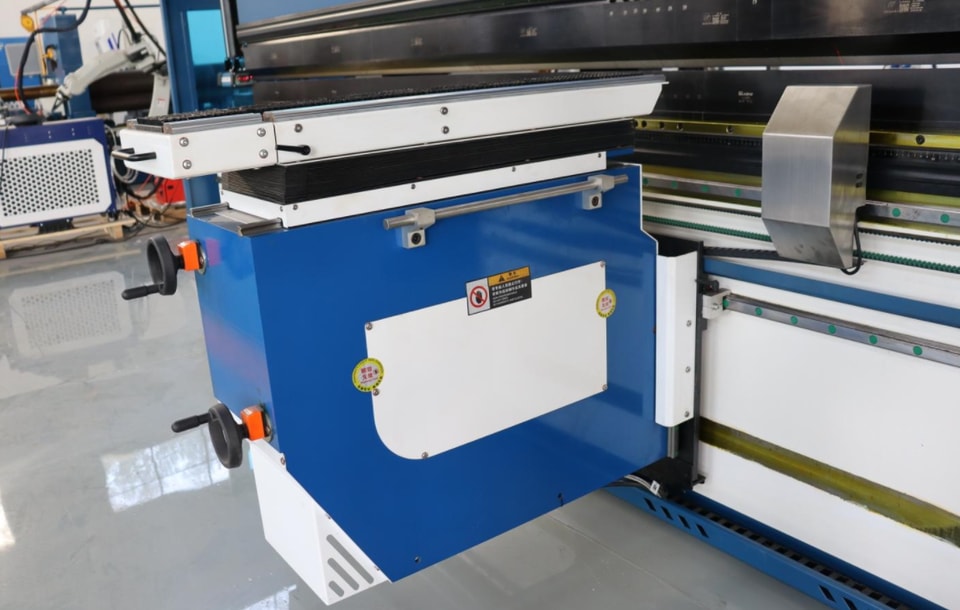

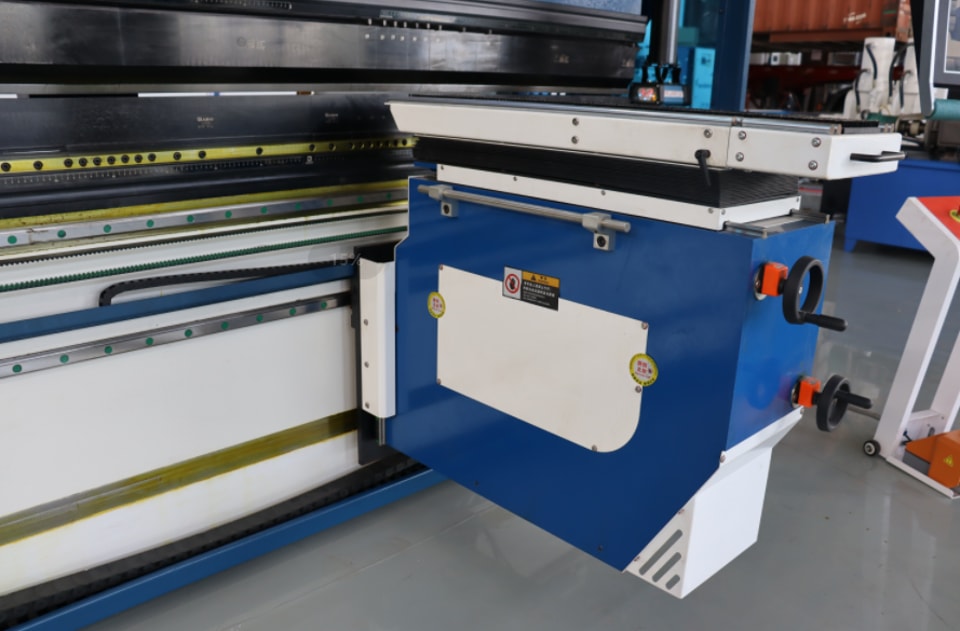

Un système complet de support suiveur avant à servomoteur comprend généralement plusieurs modules clés : un entraînement servo, une plateforme de support, un socle mobile et une interface de commande électronique (IHM). Le socle est équipé de roulettes de nivellement robustes, associées à des pieds réglables. Il peut ainsi être déplacé facilement tout en offrant une stabilité irréprochable pendant le fonctionnement—Le verrouillage des pieds empêche tout balancement de la structure ou désalignement susceptible de compromettre la précision de pliage.

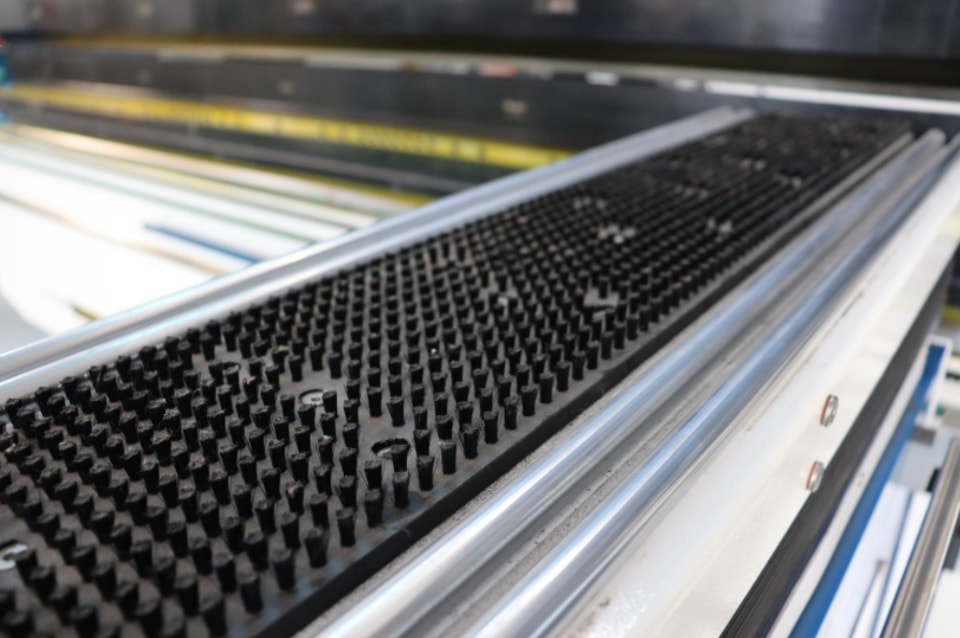

La plateforme de support est équipée de billes de transfert multidirectionnelles, qui permettent de faire glisser et pivoter facilement la pièce tout en réduisant les rayures sur la tôle. Depuis l’écran tactile, les opérateurs peuvent sélectionner le mode manuel ou un programme prédéfini et régler librement la vitesse de retournement du support suiveur à servomoteur sur bâti mobile en fonction du matériau (acier inoxydable, acier au carbone ou aluminium) et de son épaisseur. Le mouvement du support est ainsi parfaitement synchronisé avec le rythme de pliage, ce qui réduit efficacement les retouches.

III. Avantages pratiques des supports suiveurs à servomoteur pour les ateliers de tôlerie

Jusqu’ici, le pliage de grandes tôles nécessitait au moins deux ou trois opérateurs pour soulever le matériau, avec une force de levage difficile à maîtriser de façon constante. Grâce au support suiveur à servomoteur, un seul opérateur peut désormais plier de grands panneaux, ce qui réduit directement les coûts de main-d’œuvre. Très mobile, le support sur bâti peut être utilisé à tour de rôle sur plusieurs presses plieuses de l’atelier. Une seule unité permet ainsi d’optimiser l’utilisation des équipements et de limiter les investissements.

Sur le plan de la sécurité, le support suiveur à servomoteur élimine le besoin de soutenir les tôles à la main et réduit ainsi le risque de blessures par écrasement entre les poinçons et les matrices. Il soutient la tôle de manière stable et garantit des angles de pliage plus réguliers. Pour les commandes de tôlerie de haute précision—telles que les coffrets, les armoires, les panneaux de portes d’ascenseur et les panneaux de façade rideau—l’utilisation de ce support suiveur améliore considérablement la constance de la qualité des produits finis.

IV. Critères essentiels pour choisir un support suiveur à servomoteur

Lors du choix d’un support suiveur à servomoteur, les ateliers doivent privilégier les modèles dotés d’un système de commande indépendant afin d’éviter toute interférence avec la commande principale de la presse plieuse et de limiter les pannes électriques. Il convient également de vérifier la capacité de charge et les dimensions de la table pour s’assurer qu’elles correspondent aux formats de tôle habituellement traités. L’équipement doit rester stable et résister à la déformation lors de la manipulation de tôles lourdes.

Les capacités de service après-vente, d’installation et de mise en service sont également essentielles. L’installation sur site, la formation des opérateurs et la maintenance continue ont une incidence directe sur la fiabilité de fonctionnement de l’équipement à long terme.

Dans l’ensemble, pour les entreprises de tôlerie qui souhaitent automatiser le pliage à moindre coût, un système d’appui avant à servocommande pour presse plieuse constitue une solution très avantageuse. Les unités d’appui sur pied à servocommande, en particulier,—reconnues pour leur grande compatibilité, leur mobilité et leur facilité d’installation,—sont devenues le choix privilégié de nombreuses usines de transformation de la tôle souhaitant moderniser leurs activités.
