Comment optimiser les réglages de commande d’une cintreuse de tubes ?

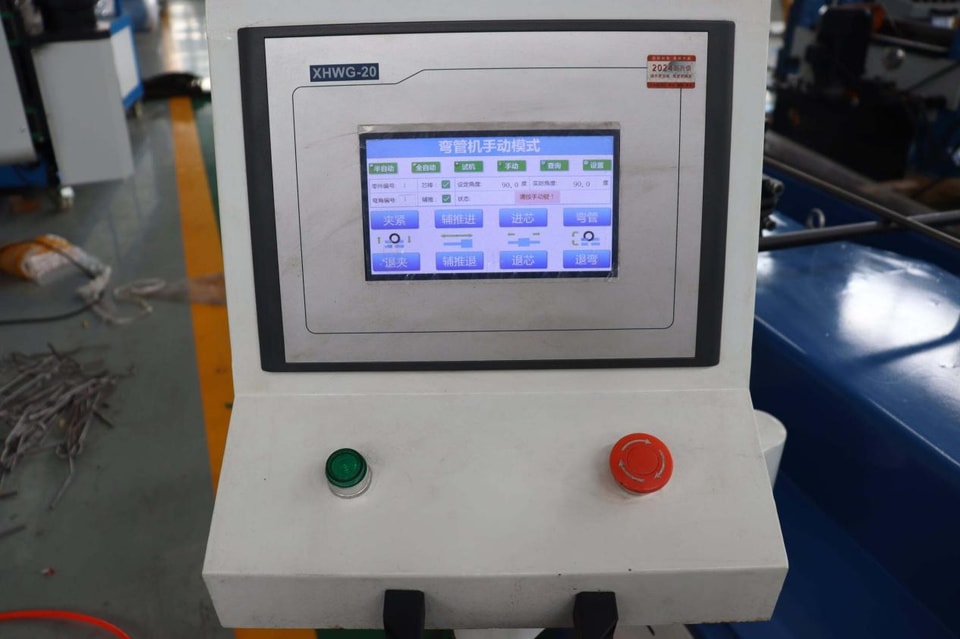

J’ai vu trop de problèmes liés aux réglages de commande des cintreuses de tubes.—L’équipement est acheté, les paramètres sont réglés une fois, puis ne sont plus jamais modifiés. Les tubes obtenus présentent une qualité irrégulière, ce qui conduit à penser que le problème vient de la machine. En réalité, dans de nombreux cas, un simple réglage correct des paramètres peut améliorer considérablement la précision et la stabilité.

I. Paramètres de base précis

Les paramètres de cintrage fondamentaux liés au matériau constituent la base de tous les réglages : diamètre du tube, épaisseur de paroi, rayon de cintrage et type de matériau—ces quatre valeurs​​influent directement sur la compensation du retour élastique et le calcul de la force de cintrage. Si elles sont saisies incorrectement, les réglages ultérieurs sont inutiles.

Une attention particulière est nécessaire lors du changement de matériau. L’acier au carbone et l’acier inoxydable présentent des valeurs de retour élastique sensiblement différentes, tandis que l’aluminium et le cuivre ont des propriétés distinctes. Il ne faut pas s’attendre à ce qu’un même jeu de paramètres convienne à tous les matériaux.

II. Commande de la longueur d’avance et de la rotation

La précision dimensionnelle des raccords tubulaires à cintrages multiples dépend en grande partie de la précision de la longueur d’avance et de l’angle de rotation. Si le retour d’information du codeur est imprécis ou si la résolution du servosystème est insuffisante, l’erreur peut passer inaperçue lors du premier cintrage, puis s’accumuler et devenir visible au troisième ou au quatrième.

La vitesse d’avance ainsi que les courbes d’accélération et de décélération nécessitent également un réglage minutieux. Une vitesse excessive peut faire glisser le tube ; une vitesse trop faible entraîne une baisse de productivité. Trouver le juste équilibre est essentiel au bon fonctionnement du système.

III. Pour la vitesse de cintrage, plus rapide ne signifie pas toujours mieux

Une vitesse excessive signifie que le matériau ne dispose pas de suffisamment de temps pour se déformer uniformément, ce qui peut entraîner des plis ou une déformation de la section. Une vitesse trop faible garantit une qualité stable, mais réduit la production.

Je commence généralement par une vitesse réduite pour le cintrage d’essai, puis je l’augmente progressivement jusqu’au point critique où des problèmes de qualité apparaissent. Je réduis ensuite légèrement la vitesse afin de conserver une marge de sécurité. La courbe d’accélération est tout aussi importante—une entrée progressive dans le mouvement de cintrage est totalement différente d’un démarrage brusque ; ce dernier exerce un impact beaucoup plus important sur la matrice.

IV. Étalonnage de l’angle et compensation du retour élastique

Un étalonnage de l’angle est nécessaire après chaque changement de matériau ou de diamètre de tube. Effectuez un cintrage d’essai, mesurez l’angle réel à l’aide d’un rapporteur d’angle, puis ajustez la valeur de compensation du retour élastique dans le système de commande jusqu’à ce que l’angle réel corresponde à l’angle programmé.

Ce réglage ne peut pas être déterminé sur la seule base de l’expérience. L’importance du retour élastique peut varier selon les lots de matériau. Une mesure réelle après chaque changement de matériau est bien plus fiable qu’une estimation fondée sur l’expérience.

V. Synchronisation multiaxiale

Pour les raccords tubulaires complexes nécessitant plusieurs cintrages et rotations, la coordination des mouvements de chaque axe est essentielle. Si l’axe de cintrage se déplace avant que l’axe de rotation ne soit en position, ou si la courbe d’accélération et de décélération de l’axe d’avance ne correspond pas à celle des autres axes, le tube cintré peut présenter des rayures ou des écarts dimensionnels.

Vérifiez que le temps de réponse de chaque axe est cohérent et que les signaux de commande sont correctement coordonnés.

VI. Résolution des problèmes courants

Angles irréguliers : vérifiez d’abord que la valeur de compensation du retour élastique est correcte et que les paramètres du matériau sont appropriés. Réétalonnez l’angle si nécessaire.

Alarmes intermittentes : elles peuvent être liées à des réglages d’accélération excessivement élevés ou à des limites de paramètres inappropriées. Essayez de réduire la vitesse de déplacement de manière appropriée.

Mauvaise répétabilité : vérifiez le retour d’information du codeur et les jeux mécaniques. Une dérive de la longueur d’avance ou un désalignement de la rotation peuvent être à l’origine de ce problème.

VII. Quelques bonnes pratiques pour maintenir des réglages stables

Chaque fois que vous changez de matériau ou de matrice, vérifiez les paramètres essentiels. N’attendez pas l’apparition d’un problème pour y penser. Sauvegardez les paramètres vérifiés afin de pouvoir les restaurer rapidement après une réinitialisation du système ou une mise à jour logicielle.

Investir dans la formation des opérateurs est pleinement rentable. S’ils comprennent la signification des paramètres et la logique de réglage, ils peuvent résoudre eux-mêmes les problèmes mineurs sur site.

En définitive, les réglages de commande ne se définissent pas une fois pour toutes. Ils nécessitent un ajustement continu en fonction des conditions réelles. Une fois les paramètres correctement réglés, les tubes cintrés présentent des angles précis, des dimensions stables et une bonne qualité de surface, ce qui réduit naturellement le taux de rebut.
