Tubes dans la fabrication aérospatiale : comment garantir la sécurité des vols ?

Dans le secteur aéronautique, le cintrage des tubes est directement lié à la sécurité des vols. Les conduites de carburant des avions, les systèmes hydrauliques, l’alimentation en oxygène et les circuits de refroidissement reposent tous sur le cintrage des tubes. Une défaillance de ces lignes pourrait avoir des conséquences catastrophiques. Ce qui suit explique comment le cintrage de précision des tubes garantit la sécurité sous trois aspects : les matériaux, les procédés et le contrôle qualité.

1. Maintenir l’intégrité structurelle et prévenir la fissuration due à la fatigue

Les avions subissent de fortes vibrations, d’importantes variations de température et des fluctuations de pression pendant le vol. Des microfissures, des plis ou des rayures sur la paroi intérieure des cintrages peuvent se propager progressivement et finir par provoquer la rupture du tube.

Le cintrage de précision des tubes utilise un mandrin pour soutenir la paroi du tube de l’intérieur, associé à un moule anti-plissement qui appuie sur l’extérieur, garantissant une déformation uniforme du matériau sans plis ni effondrement. Les contrôles non destructifs après cintrage (ressuage fluorescent ou contrôle par courants de Foucault) assurent une surface sans défaut. Les tubes produits de cette manière peuvent supporter des dizaines de milliers de cycles de pression sans défaillance.

2. Assurer une circulation fluide sans obstruction et prévenir les pertes de pression

Le carburant, l’huile hydraulique et l’oxygène doivent circuler sans obstacle. Des plis ou un amincissement excessif de la paroi intérieure des cintrages peuvent accroître la résistance à l’écoulement, provoquer une pression insuffisante en aval et même entraîner l’obstruction des valves de précision par des débris.

Le cintrage CNC de précision garantit une paroi intérieure lisse en optimisant le rayon de cintrage (généralement≥2 fois le diamètre du tube) et en contrôlant le taux de réduction de l’épaisseur de paroi (les exigences aéronautiques≤prévoient 15 % de l’épaisseur nominale de paroi). Les tubes critiques subissent également un polissage de la paroi intérieure.

3. Réduire le poids sans sacrifier la résistance

Les avions utilisent largement des alliages de titane, des alliages d’aluminium, de l’acier inoxydable et des alliages haute température. Ces matériaux sont sensibles aux procédés de cintrage : un cintrage inapproprié peut entraîner un amincissement excessif des parois et réduire la résistance à la pression.

En analysant à l’avance le comportement de déformation au moyen d’une simulation par éléments finis afin de déterminer les paramètres de cintrage optimaux (vitesse, force de serrage, sortie du mandrin), puis en utilisant un système de commande servo pour surveiller en temps réel le couple et la pression, nous pouvons garantir que l’amincissement des parois reste dans des limites sûres tout en tirant parti des avantages en réduction de poids des matériaux légers.

4. Assemblage précis, élimination des contraintes d’installation

L’espace intérieur compact des avions exige un routage très précis des tuyauteries. Des écarts excessifs dans les angles de cintrage ou les longueurs obligent les opérateurs à tirer fortement lors de l’assemblage, ce qui introduit des contraintes d’assemblage. Combiné aux vibrations en vol, cela peut facilement provoquer des fuites prématurées au niveau des joints.

Le cintrage de précision garantit un « formage en une seule fois, ajustement parfait », avec des interfaces naturellement alignées, éliminant le besoin de forcer et supprimant ainsi les contraintes d’assemblage.

Technologies clés

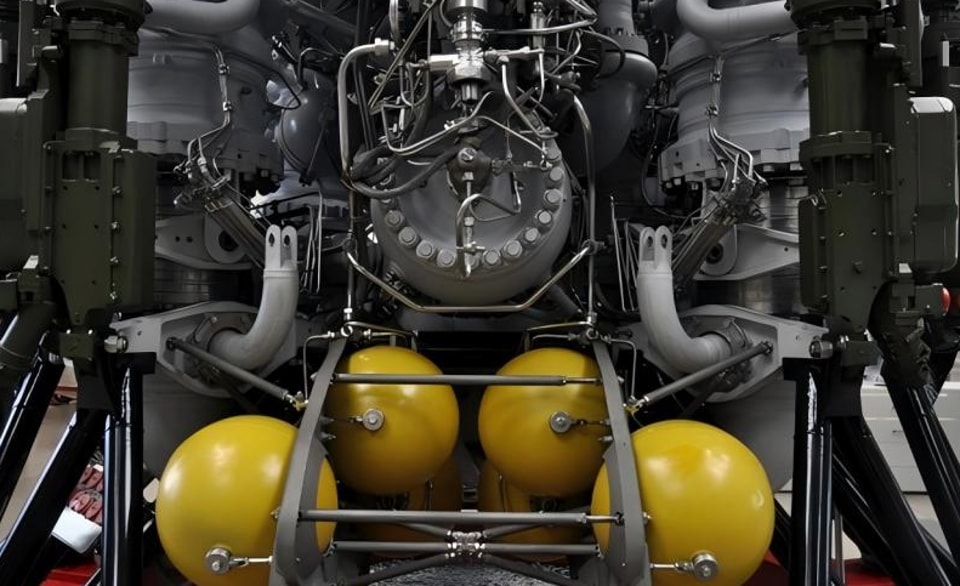

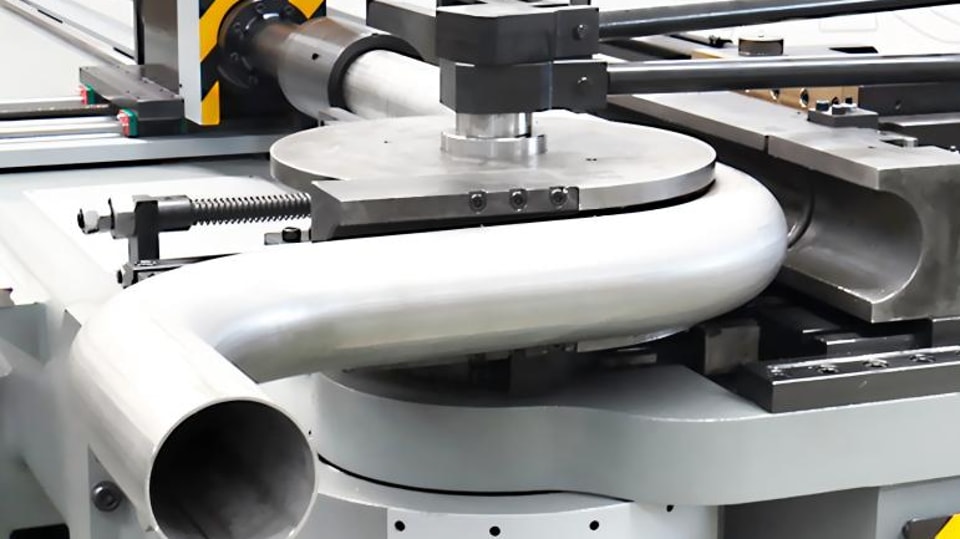

Cintrage CNC au mandrin : un mandrin à billes et à rotule soutient la paroi intérieure, tandis qu’une matrice anti-plissement appuie sur la partie extérieure pour empêcher l’écrasement et le plissement.

Commande servo multi-axes : permet un cintrage complexe sur plusieurs plans, garantissant la précision angulaire entre les cintrages.

Mesure laser en ligne : détecte immédiatement chaque angle après le cintrage, corrige automatiquement les valeurs de compensation et archive les données pour constituer un dossier qualité.

Matériaux courants : alliage de titane Ti-3Al-2,5V (lignes hydrauliques), acier inoxydable 321/347 (zones à haute température), alliage d’aluminium 6061 (systèmes de climatisation), Inconel 625 (tuyauteries de refroidissement des moteurs).

Normes de qualité : les tolérances exigent généralement des angles≤ ±0.5°, des longueurs≤ ±0,5 mm et des rayons≤ ±0,25 mm. Doit être conforme aux normes AS9100 et aux spécifications OEM.

Dans l’aérospatiale, le cintrage de tubes n’est pas un procédé de routine, mais la première ligne de défense pour la sécurité. La technologie CNC, les moules de précision, l’inspection en ligne et un système qualité rigoureux travaillent de concert pour garantir que chaque tube cintré soit irréprochable dans des conditions extrêmes.
