Classification complète des dimensions des machines de découpe laser
Classification complète des dimensions des machines de découpe laser
Classification des systèmes laser de qualité industrielle
Les équipements de découpe laser sont classés de manière systématique en trois catégories principales selon leur capacité de fonctionnement et leurs dimensions physiques. Ce cadre de classification permet d’adapter avec précision les capacités des machines aux exigences industrielles spécifiques sur différentes échelles de production.

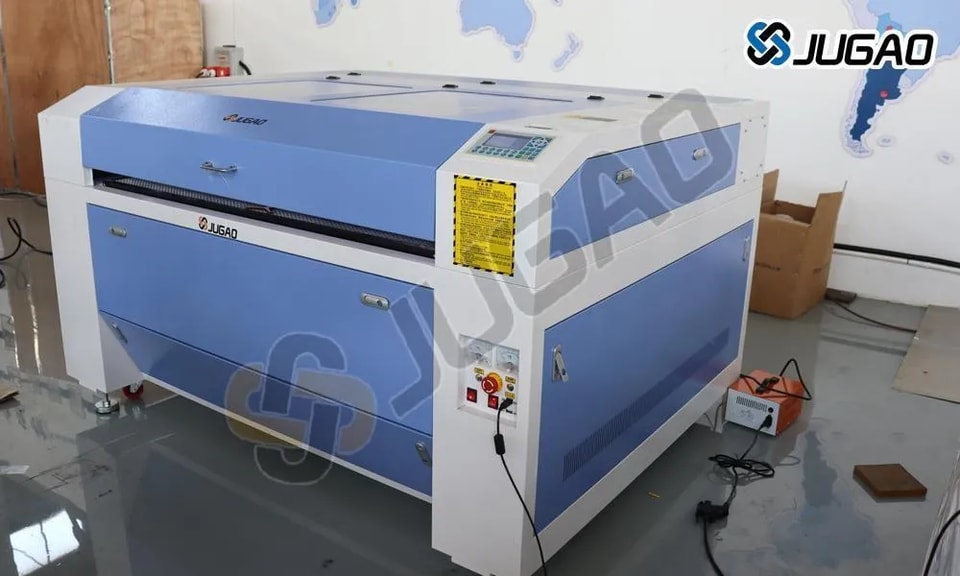

1. Systèmes laser compacts de précision
Spécifications techniques :
l Surface de travail :300×200 mm à 600×450 mm (12"×8" à 24"×18")
l Puissance laser :30 W-100 W (CO₂/Fibre)
l Précision de positionnement :±0,01 mm
l Encombrement :<1,5 m² avec système d’extraction des fumées intégré
Fonctionnalités avancées :
l Numérisation galvanométrique haute résolution (jusqu’à 5000 dpi)
l Sources laser refroidies par air pour une meilleure efficacité énergétique
l IHM à écran tactile avec logiciel de conception propriétaire
l Réglage automatique de la mise au point (±0,1 mm)
Secteurs et applications cibles :
Secteur | Applications typiques | Avantages techniques |
Fabrication de bijoux | Microgravure, découpe de métaux précieux | Taille du spot de 20 μm pour les détails les plus fins |
Électronique | Détourage de circuits imprimés, fabrication de micro-composants | Base en granit sans vibrations |
Dispositifs médicaux | Marquage d’instruments chirurgicaux | Compatibilité avec salle blanche classe 1 |
Éducation | Prototypage en ingénierie | Verrouillages de sécurité et modes de puissance réduite |

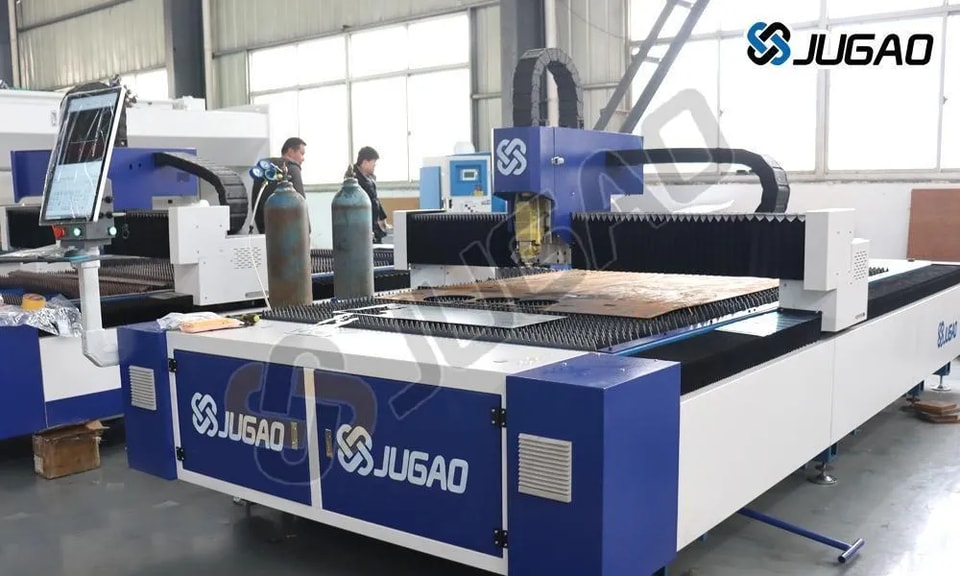

2. Découpeuses laser de production de milieu de gamme
Spécifications techniques :
l Surface de travail :600 × 450 mm à 1200 × 900 mm (24" × 18" à 48" × 36")
l Puissance laser :100 W-300 W (fibre/disque)
l Vitesse de coupe :Jusqu’à 20 m/min (acier doux de 1 mm)
l Encombrement :3 à 5 m² avec système de manutention des matériaux
Fonctionnalités avancées :
l Options de configuration hybride à double laser
l Système automatique de changement de buse
l Diagnostic du faisceau en temps réel
l Interface de maintenance prédictive
Applications industrielles :
l Sous-traitants automobiles de rang 2 :
Prototypage de panneaux de carrosserie
Fabrication de composants intérieurs
Production d’enveloppes de batteries pour véhicules électriques
l Présentoirs sur le lieu de vente :
Constructions acryliques multicouches
Structures composites métal-bois
Découpe vectorielle à grande vitesse
l Fabrication textile avancée :
Transformation des textiles techniques
Pose de matériaux composites
Imbrication automatisée des patrons

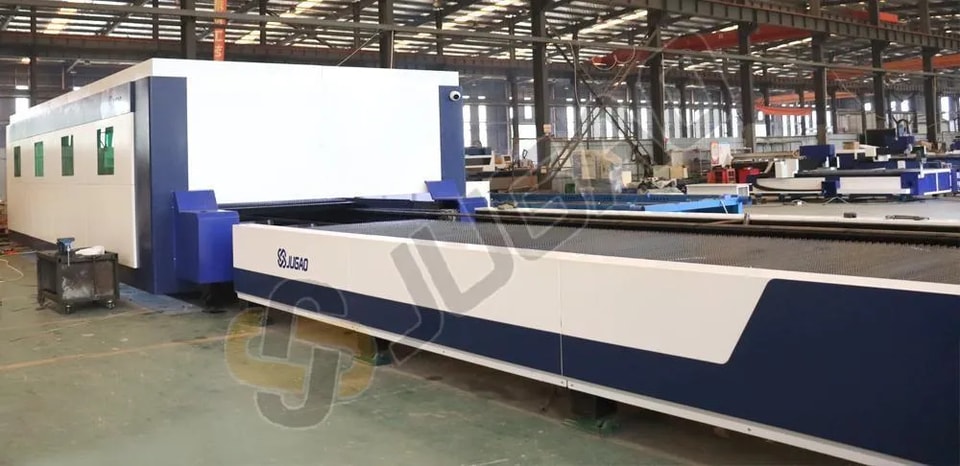

3. Plateformes laser industrielles grande capacité
Spécifications techniques :
l Surface de travail :1200×900 mm à 2500×1500 mm+ (48"×36" à 100"×60"+)
l Puissance laser :300 W à 15 kW (fibre/CO₂)
l Capacité matière :Jusqu’à 50 mm d’acier doux
l Encombrement :8 à 15 m² avec systèmes périphériques
Fonctionnalités avancées :
l Systèmes d’entraînement linéaire à portique (précision de 0,05 mm/m)
l Automatisation du chargement multi-palettes
l Technologie de tête de coupe adaptative
l Modules intégrés de contrôle qualité

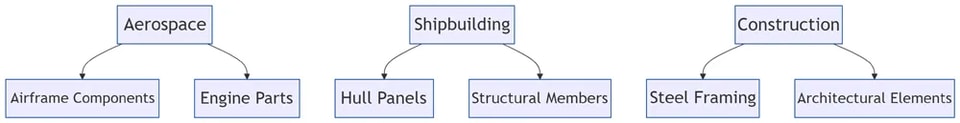

Applications pour l’industrie lourde :
Matrice de comparaison technique :
Paramètre | Compact | Milieu de gamme | Industriel |
Épaisseur maximale de tôle* | 3 mm | 10 mm | 50 mm |
Tolérance typique | 卤0,02 mm | 卤0,05 mm | 卤0,1 mm |
Consommation électrique | 2 à 5 kVA | 10 à 20 kVA | 30 à 100 kVA |
Niveau d’automatisation | Manuel | Semi-automatique | Entièrement automatique |
Temps de cycle (1 m²) | 2 à 4 h | 30 à 60 min | 5-15 min |
*Pour l’acier doux avec assistance O₂
Méthodologie de sélection
Cadre de décision en quatre étapes :
1. Analyse du profil du matériau
Réaliser des essais métallurgiques
Mesurer la conductivité thermique
Déterminer l’indice de réflectivité
2. Évaluation du volume de production
Calculer les besoins de débit annuel
Évaluer les schémas de travail en équipes
Projeter les scénarios de croissance
3. Audit de l’installation
Mesurer l’espace au sol disponible
Vérifier l’infrastructure électrique
Évaluer les flux de matériaux
4. Modélisation du coût total de possession
Coûts des équipements d’investissement
Dépenses en consommables
Heures de main-d’œuvre de maintenance
Consommation d’énergie
Intégration des technologies émergentes
l Fonctionnalités de fabrication intelligente :
Surveillance des performances activée par l’IoT
Planification des tâches basée sur le cloud
Guides de maintenance en réalité augmentée
Optimisation des processus par apprentissage automatique
l Opérations durables :
Systèmes de récupération d’énergie
Refroidissement à eau en boucle fermée
Filtration des particules >99,97 %
Enceintes d’atténuation du bruit
Ce système de classification permet aux fabricants de :
l Réduire de 40 à 60 % le temps de sélection des équipements
l Optimiser le ROI des dépenses d’investissement
l Minimiser les goulets d’étranglement de production
l Pérenniser les investissements technologiques
Pour des résultats optimaux, consultez des ingénieurs d’application laser afin de réaliser une analyse approfondie de la production avant de finaliser les spécifications de l’équipement.
