Comment réparer un capteur défectueux sur une cintreuse de tubes ?

Les capteurs sont les « terminaisons nerveuses » d’une cintreuse de tubes ; ils assurent la surveillance de paramètres clés tels que l’angle de cintrage, la position du mandrin, l’état de serrage et la course d’avance. En cas de défaillance d’un capteur, l’équipement peut présenter une dérive d’angle, un fonctionnement anormal ou un arrêt sur alarme. Maîtriser les méthodes de diagnostic et de réparation des pannes de capteurs est une compétence importante pour garantir le bon fonctionnement de l’équipement.

Types courants de capteurs et symptômes de panne

Les capteurs couramment utilisés dans les cintreuses de tubes comprennent :

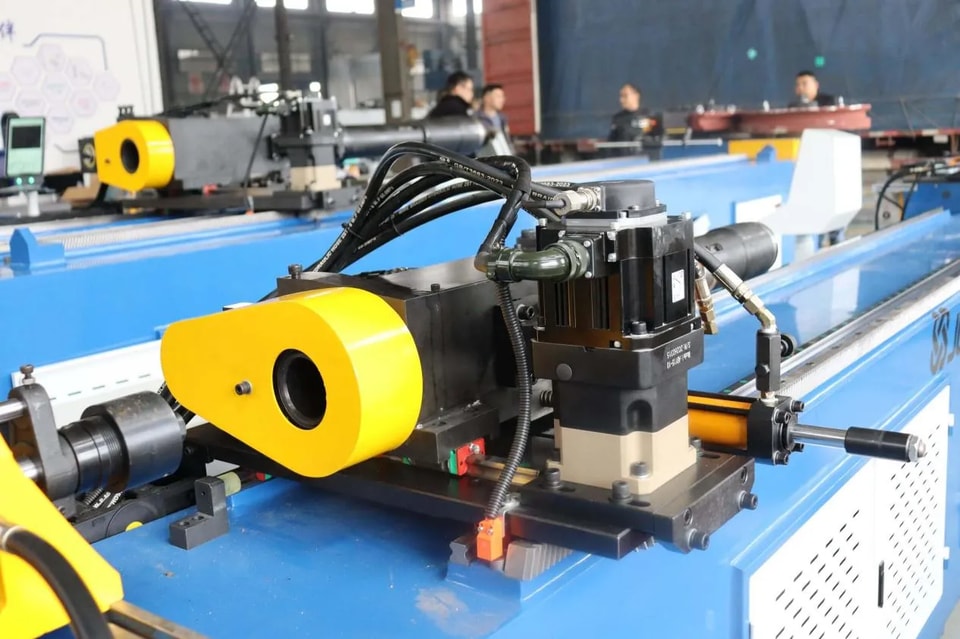

Capteur d’angle / codeur : surveille l’angle de rotation du bras de cintrage. Symptômes de panne : écart important de l’angle de cintrage, retour élastique anormal, fluctuations de l’affichage de l’angle ou absence de signal.

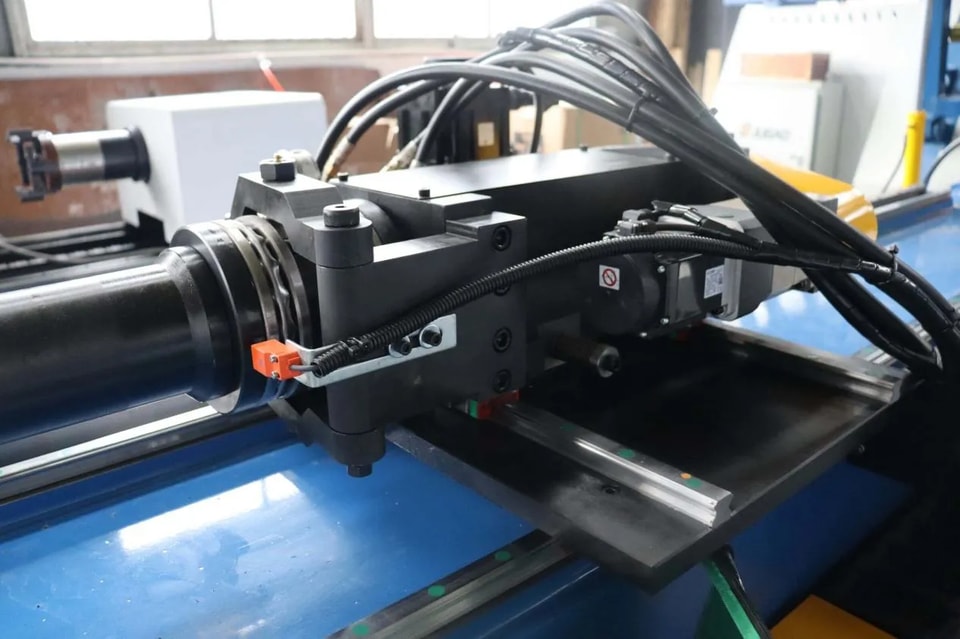

Détecteur de proximité : détecte des signaux de position tels que l’avance / le recul du mandrin, la position de serrage et l’origine d’avance. Symptômes de panne : aucune réponse, déclenchement intempestif, signal intermittent.

Capteur de déplacement : mesure la course du vérin ou la longueur d’avance. Symptômes de panne : dimensions imprécises, fluctuations du signal et variations des valeurs affichées.

Étapes de dépannage et de réparation

Étape 1 : mise hors tension et confirmation de la sécurité

Avant toute intervention de maintenance sur un capteur, coupez toujours l’alimentation principale de l’équipement et relâchez la pression du circuit hydraulique afin d’éviter tout fonctionnement accidentel et toute blessure.

Étape 2 : inspection visuelle

Inspectez le capteur pour détecter des fissures, des déformations ou une contamination par l’huile. Vérifiez la présence de bornes desserrées ou oxydées, ainsi que l’usure ou la rupture des gaines de câble. Vérifiez la surface de détection pour repérer toute poussière ou tout débris métallique—une cause fréquente de défaillance du détecteur de proximité.

Étape 3 : test des paramètres électriques

Utilisez un multimètre pour effectuer trois tests clés : vérifier si la tension d’alimentation se situe dans la plage nominale (par exemple, DC12-24V ou AC90-250V) ; vérifier si la tension du signal de sortie est normale ; vérifier si le courant de charge dépasse la valeur nominale. Pour les codeurs, utilisez un oscilloscope afin d’observer si la forme d’onde de sortie est stable et si l’amplitude répond aux exigences.

Étape 4 : dépannage du signal et des interférences

Vérifiez que la position d’installation du capteur est bien fixée et que la distance de détection par rapport à l’objet mesuré est appropriée. Recherchez dans les environs des sources d’interférences électromagnétiques puissantes (par exemple, variateurs de fréquence, moteurs de forte puissance). Si nécessaire, ajoutez un blindage sur la ligne de signal et mettez-la à la terre à une extrémité.

Étape 5 : étalonnage et vérification des paramètres

Si l’écart angulaire est important, le point zéro du capteur doit être recalibré. Vérifiez si les paramètres du capteur dans le système de commande sont corrects, tels que la plage de mesure et le protocole de communication. Pour les codeurs, vérifiez également si la clavette de liaison est sortie de la rainure de clavette et si les composants photoélectriques sont sales.

Étape 6 : remplacer le capteur défectueux

Si les étapes ci-dessus ne résolvent pas le problème, cela indique que les composants internes du capteur sont endommagés et qu’il faut remplacer le capteur par un modèle identique. Lors du remplacement, assurez-vous que l’alimentation est coupée, raccordez correctement les fils, recalibrez les paramètres après remplacement et effectuez un essai de fonctionnement pour vérification.

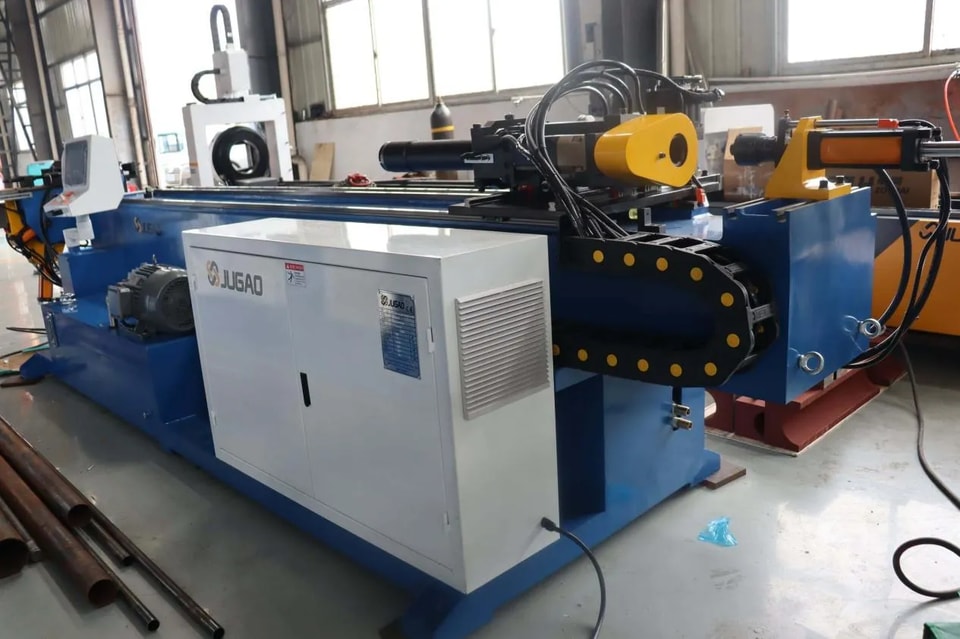

Recommandations de maintenance préventive

Nettoyez régulièrement la surface de détection du capteur afin d’éviter que l’huile et la poussière n’affectent la sensibilité de détection.

Étalonnez le capteur tous les six mois afin de garantir la précision des mesures.

Conservez un stock de capteurs de rechange ; il est recommandé de prévoir des pièces de rechange pour les capteurs situés aux emplacements critiques.

Choisissez des capteurs offrant un indice de protection plus élevé (par exemple IP67 ou supérieur) pour les environnements difficiles.

Faites attention à la plage de température de fonctionnement du capteur afin d’éviter de dépasser la valeur nominale, ce qui peut entraîner une baisse des performances.

Bien que petits, les capteurs influencent directement la précision du cintrage des tubes et la sécurité de l’équipement. Maîtriser des procédures normalisées de diagnostic et de réparation permet de localiser rapidement les problèmes et de réduire les temps d’arrêt.
