Tirez pleinement parti du guide du système ESTUN E300

Lorsqu’il s’agit de comprendre l’ESTUN E300, de nombreux utilisateurs souhaitent savoir comment tirer le meilleur parti de cet outil performant. Si vous recherchez des informations détaillées et des conseils pratiques pour exploiter efficacement le système, vous êtes au bon endroit. Dans cet article, j’expliquerai comment l’ESTUN E300 peut changer la donne en optimisant votre flux de travail et en augmentant la productivité. Que vous découvriez les produits ESTUN ou que vous cherchiez à exploiter au maximum votre installation existante, ce guide vous fournira les stratégies et les informations clés dont vous avez besoin pour utiliser pleinement le potentiel de l’ESTUN E300.

Introduction

L’aperçu de l’ESTUN E300 met en évidence la manière dont ce dispositif avancé de commande numérique (NC) constitue une solution dédiée pour la cintreuse à torsion. S’appuyant sur les années d’expertise d’ESTUN, le E300 offre une solution complète et économique, soutenue par sa technologie propriétaire de commande d’entraînement.

Pour exploiter pleinement l’ESTUN E300, il est essentiel de comprendre ses principales caractéristiques et spécifications. L’appareil présente une structure de produit intégrée alimentée par un processeur A8 haute performance. Il est équipé d’un écran couleur vif 18 bits de 5,6 pouces, 640 × 480 points, qui améliore l’interaction visuelle et la facilité d’utilisation. En outre, le E300 comprend des ports E/S intégrés, des ports série et un port USB, offrant des options de connectivité polyvalentes.

L’utilisation du E300 est intuitive grâce aux boutons facilement accessibles situés sur sa face avant. De plus, l’armoire suspendue personnalisée abrite l’interrupteur de la pompe et le bouton d’arrêt d’urgence, répondant aux besoins spécifiques des utilisateurs. Cette conception réfléchie améliore la sécurité et l’efficacité opérationnelle.

En s’appuyant sur les enseignements de l’aperçu de l’ESTUN E300, les utilisateurs peuvent optimiser les capacités de l’appareil pour obtenir des performances et une fiabilité supérieures dans leurs applications.

Caractéristiques

Principales caractéristiques de l’ESTUN E300 :

1. Prise en charge multiaxe :Le dispositif E300 peut gérer jusqu’à quatre axes : axe X, axe Y, axe R et axe C, offrant un contrôle polyvalent pour les opérations de pliage complexes.

2. Calculs automatiques :Le système calcule efficacement les positions des butées en fonction de l’angle de pliage, du matériau, de l’épaisseur et des paramètres de la matrice, rationalisant ainsi les processus de réglage.

3. Commande haute précision :Grâce aux systèmes servo qui pilotent l’axe X et l’axe R, vous obtenez un contrôle précis de la butée arrière, améliorant la précision des pliages.

4. Commande flexible de l’axe C :Choisissez entre des options hydrauliques ou mécaniques pour commander l’axe C, selon vos besoins opérationnels.

5. Programmation complète :Programmez en valeur absolue ou en angle, pour une plus grande flexibilité dans le réglage de la machine.

6. Gestion des paramètres :Sauvegardez, restaurez, importez et exportez facilement les paramètres pour simplifier la mise en service de la machine et garantir un fonctionnement fluide.

7. Modification efficace des programmes :Améliorez l’efficacité opérationnelle en modifiant les programmes sur une seule page, ce qui réduit les temps d’arrêt et accroît la productivité.

8. Commande avancée du temps :Programmez directement le temps de maintien et le délai de retour via le E300, en remplaçant les relais temporisés traditionnels pour une meilleure précision.

9. Sécurité et efficacité :L’appareil aide à éviter les interférences ou les collisions de l’outil et permet d’ajuster les distances d’ouverture, garantissant des opérations sûres et efficaces.

10. Surveillance en temps réel :Consultez en temps réel l’état des entrées, sorties, valves et éventuelles anomalies sur la page de surveillance, afin d’assurer une maintenance proactive.

11. Réglages automatiques :Bénéficiez de réglages automatisés tels que la position zéro de l’axe R et les positions du point de serrage, facilitant des transitions de fonctionnement fluides.

12. Manipulation polyvalente des matériaux :Programmez directement dans le système les informations sur les matériaux et les matrices pour des opérations de pliage sur mesure.

13. Modes de fonctionnement :Choisissez parmi les modes Jog, Simple et Continu pour répondre à différents besoins d’application, en couvrant un large éventail d’exigences de production.

14. Paramètres personnalisables :Les paramètres de langue et d’unités sont réglables afin de s’adapter à vos préférences d’interface.

15. Affectation des ports I/O :Affectez librement les ports I/O, avec détection des doublons par l’appareil afin d’éviter les erreurs.

16. Options de positionnement :Utilisez un positionnement bilatéral et unilatéral, y compris une fonction de dégagement des chutes, afin d’optimiser l’utilisation de la machine.

17. Points de référence :Apprenez ou recherchez facilement des points de référence pour simplifier les procédures de réglage.

18. Commande manuelle :Les axes servocommandés peuvent être déplacés manuellement, offrant un contrôle direct pour les réglages.

19. Protection des données :Le stockage en mémoire en temps réel protège les paramètres, les positions et les programmes contre les coupures de courant, garantissant continuité et fiabilité.

En comprenant et en exploitant les fonctionnalités de l’ESTUN E300, vous pouvez optimiser les performances de votre machine et améliorer votre efficacité de production. Qu’il s’agisse de tâches de pliage complexes ou d’opérations simples, l’aperçu de l’ESTUN E300 vous fournit les informations nécessaires pour moderniser vos processus de fabrication.

Aspect

Panneau de commande

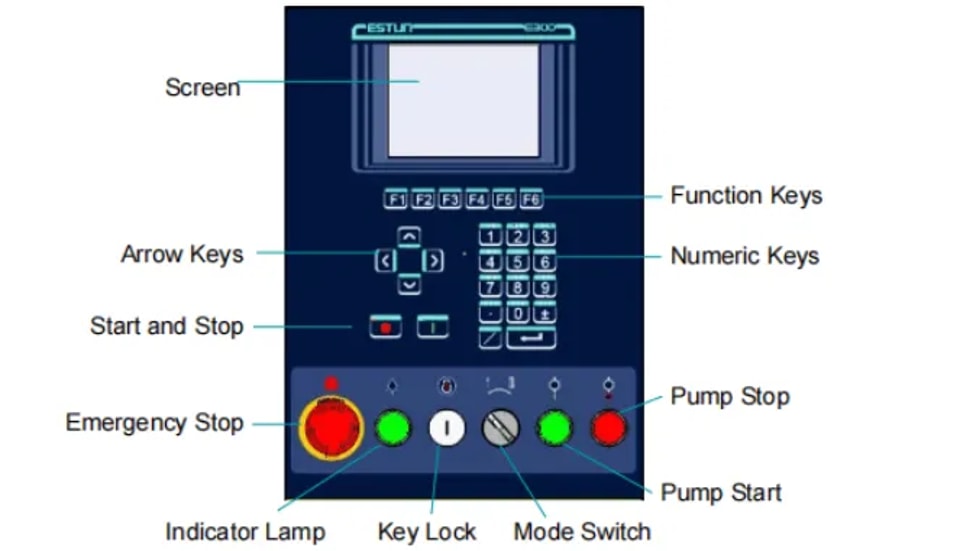

La figure suivante présente l’aspect de l’appareil suspendu et comprend de nombreux éléments

Les descriptions de chaque élément sont सूचीées ci-dessous.

1. Écran: écran d’affichage couleur 18 bits de 5,6 pouces, matrice de points 640 × 480.

2. Touches de fonction: touches de fonction correspondant aux options situées en bas de chaque page.

3. Touches numériques: Il se compose deEFFACER, NOMBRES, POINT, ± etENTRÉEIls sont souvent utilisés en programmation et dans les réglages.

4. Touches fléchées: Appuyer sur ces boutons permet de déplacer le curseur.

5. Démarrage et arrêt: Appuyez surSTARTla touche START lorsque votre programme est terminé, et chaque axe peut effectuer le positionnement. Appuyez surSTOPla touche STOP, la machine peut s’arrêter

6. Sélecteur de mode: Tournez ce sélecteur pour passer le mode de fonctionnement entreSimpleetJog. REMARQUE: Pour passer le mode de fonctionnement àContinumode, tournez le sélecteur surSimplemode, et réglez le paramètreAutomatiquesurActivésur l’IHM.

7. Arrêt d’urgence: En cas d’arrêt d’urgence, utilisez lecontrôleur ARRÊT D’URGENCE.

8. Verrouillage à clé: Un verrou à clé permettant de mettre l’appareil sous ou hors tension.

9. Voyant lumineux: Lorsque l’appareil est sous tension, le voyant lumineux peut s’allumer.

10. Démarrage de la pompe: Appuyez sur ce bouton pour mettre la pompe à huile en marche, ce qui indique que la machine est prête.

11. Arrêt de la pompe: Appuyez sur ce bouton pour arrêter la pompe à huile, ce qui indique que la machine ne peut pas fonctionner. En outre, ce signal peut être coupé lorsquecontrôleur ARRÊT D’URGENCEle bouton est enfoncé.

Ports

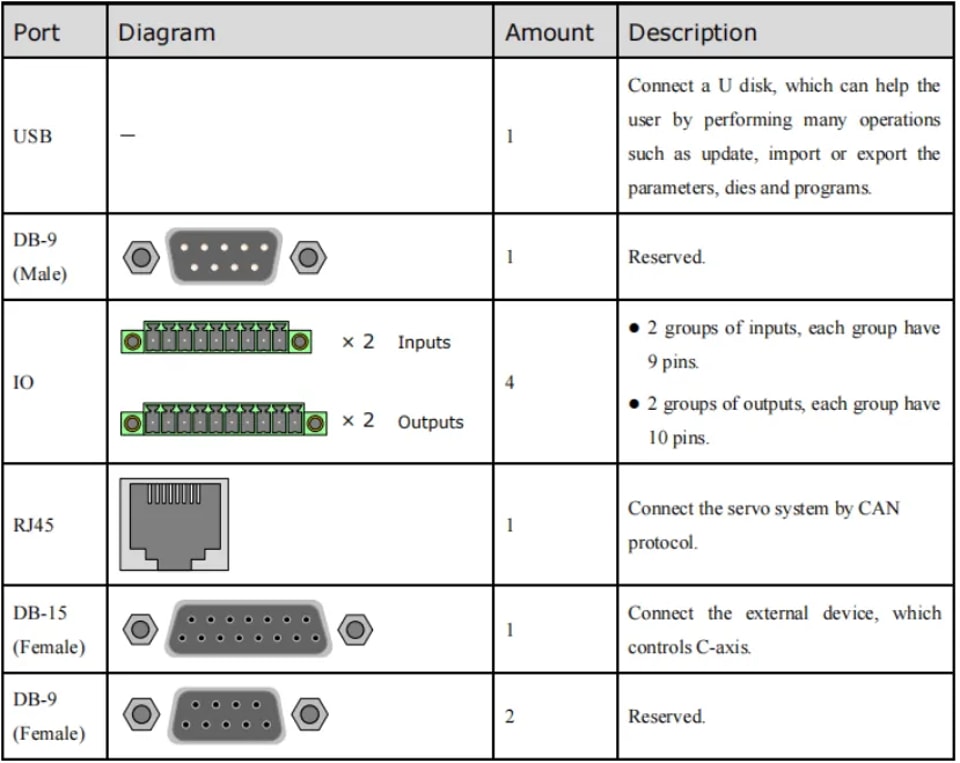

La présentation générale de l’ESTUN E300 met en avant les fonctions de connectivité de l’appareil, notamment six types de ports pour l’intégration de dispositifs externes. Ces ports renforcent les fonctionnalités de l’E300. Le tableau ci-dessous dans la présentation fournit des descriptions détaillées de chaque port.

En comprenant et en exploitant ces connexions, les utilisateurs peuvent tirer pleinement parti des capacités de l’ESTUN E300 et garantir un fonctionnement fluide avec d’autres appareils.

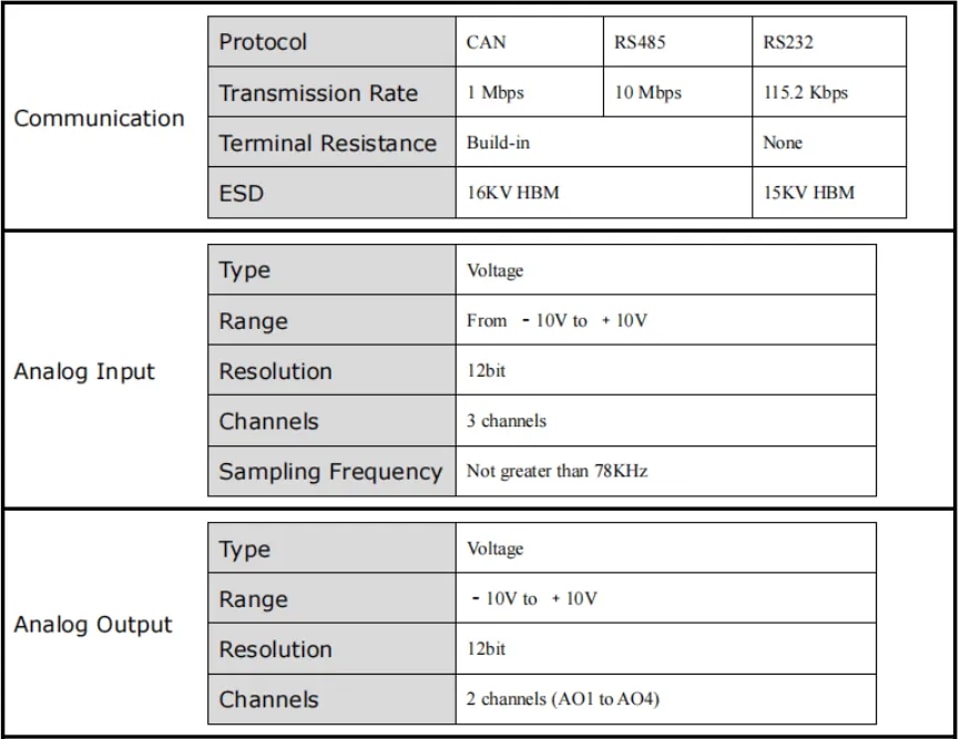

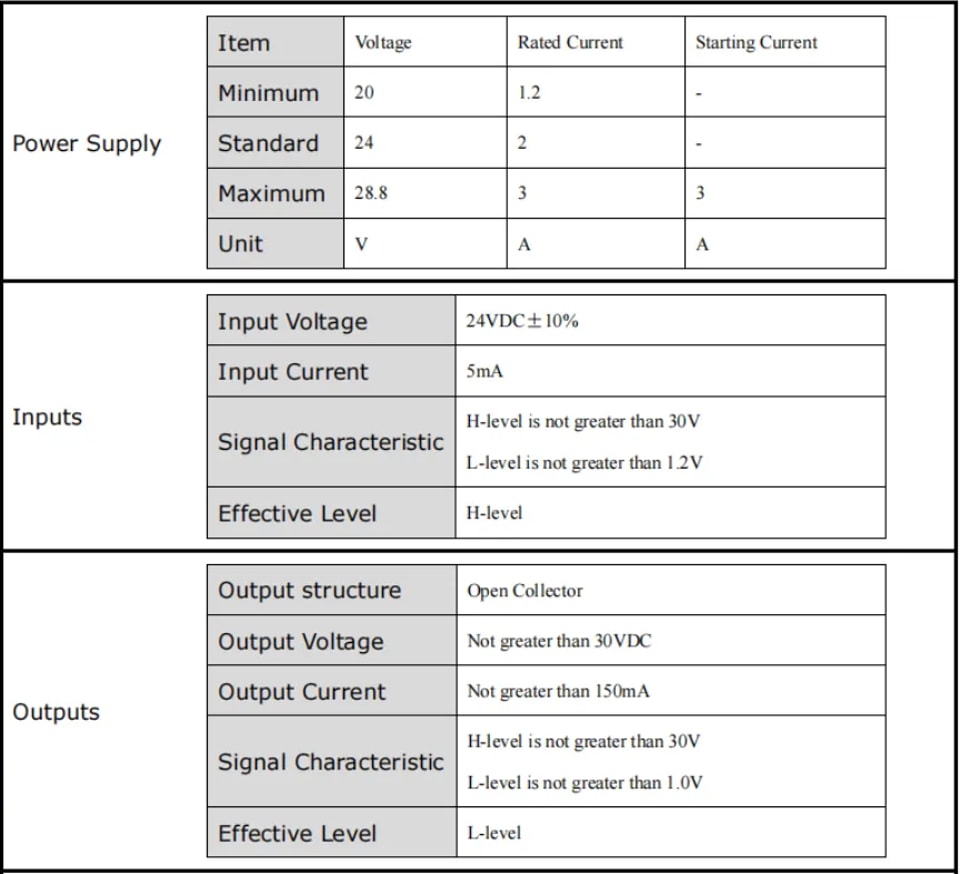

Spécifications électriques

Conclusion

Tirer efficacement parti de l’ESTUN E300 commence par une compréhension approfondie de ses principales caractéristiques et spécifications, ce qui peut considérablement améliorer votre efficacité opérationnelle. En vous familiarisant avec les capacités détaillées et les applications présentées dans l’aperçu, vous pouvez exploiter tout le potentiel de l’ESTUN E300 dans vos projets.

Pour optimiser davantage l’utilisation du système, n’hésitez pas à contacter nos experts pour obtenir des conseils personnalisés ou à consulter les ressources et documents supplémentaires disponibles sur notre site web. N’hésitez pas à nous contacter pour une assistance plus détaillée ou pour toute demande.
