Lors de la configuration du mode manuel du contrôleur DELEM DA-53T, il est crucial de clarifier chaque étape opérationnelle pour atteindre les performances optimales de la presse plieuse. Cet article vous guidera pas à pas dans le processus de configuration du mode manuel DELEM DA-53T, vous aidant à régler efficacement les paramètres de l'équipement et à libérer pleinement le potentiel de performance de la presse plieuse.

Grâce au mode manuel, vous pouvez obtenir un contrôle total sur l'ensemble du processus de pliage, permettant des ajustements précis et maximisant la qualité de la production traitée. Que vous utilisiez un contrôleur DELEM pour la première fois ou que vous cherchiez à optimiser vos paramètres opérationnels existants, cet article fournit des étapes détaillées pour vous aider à démarrer rapidement et à tirer pleinement parti de la valeur fonctionnelle de la presse plieuse.

Étape 1 : Accéder au mode manuel

Premièrement, démarrez le contrôleur DELEM DA-53T. Une fois l'appareil complètement démarré, naviguez vers le menu principal à l'aide des boutons de l'interface.

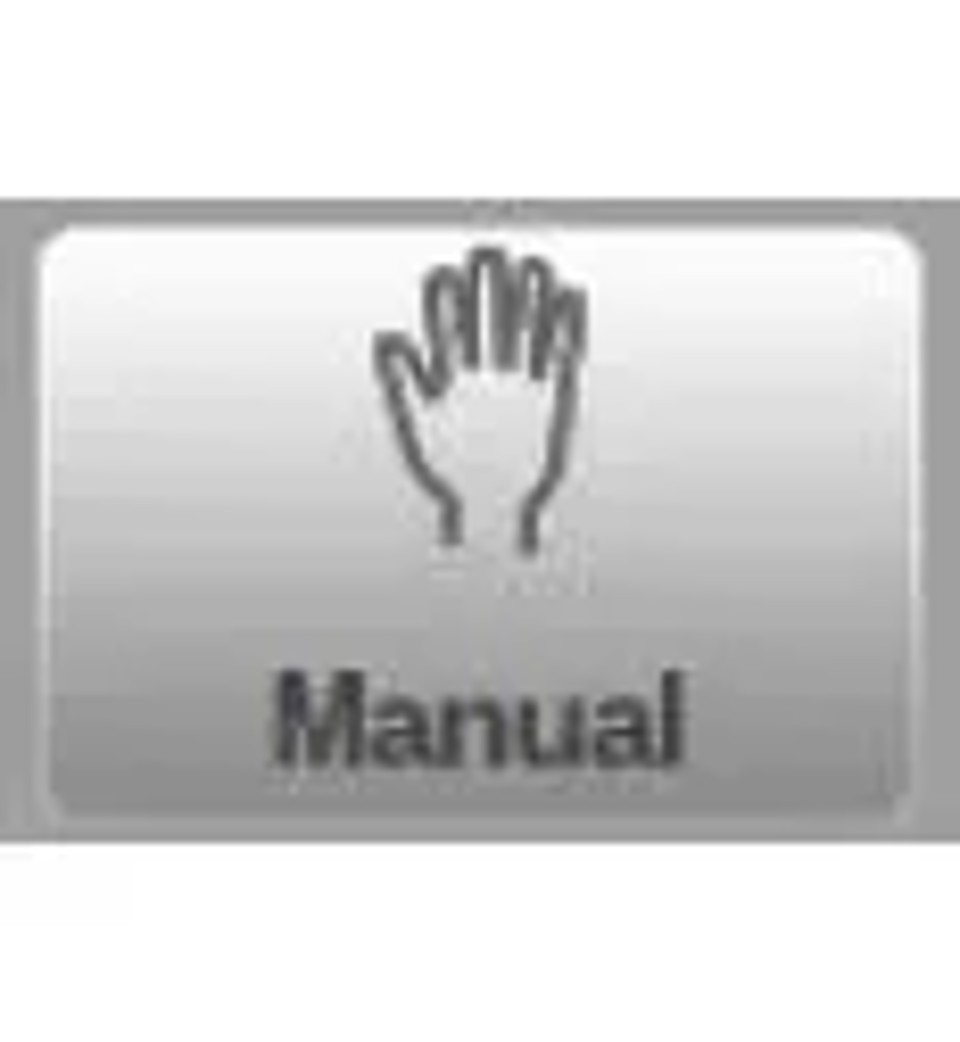

Localisez et sélectionnez l'option 'Mode manuel' dans la liste du menu ; l'interface du contrôleur passera alors du mode automatique à l'interface de configuration du mode manuel.

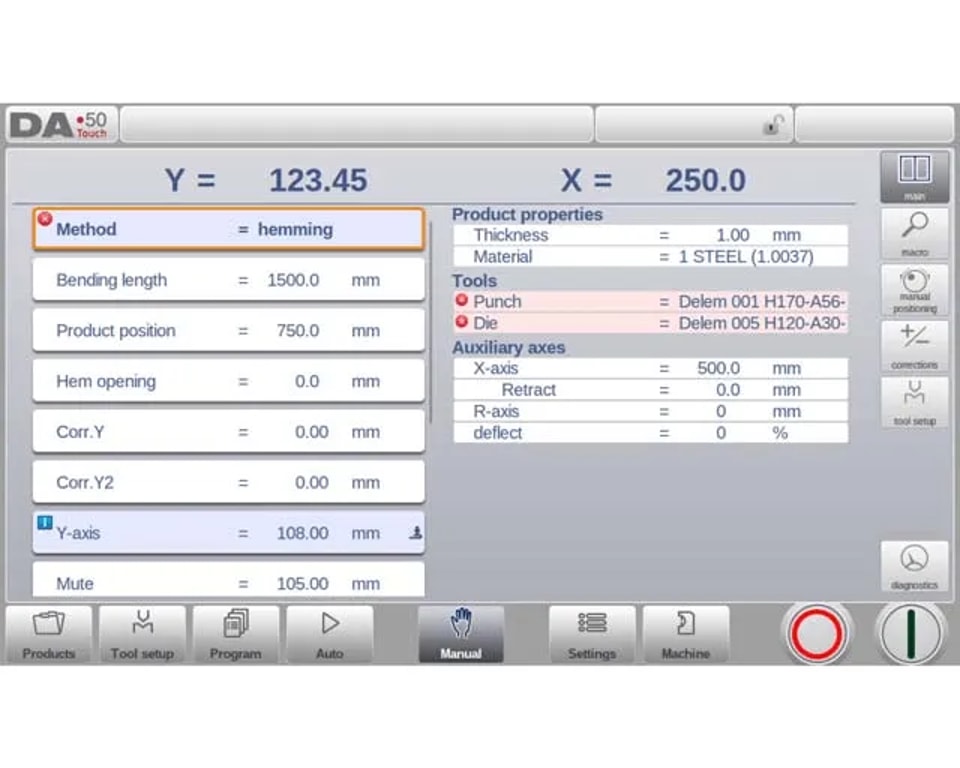

Dans la zone supérieure de l'écran du mode manuel, vous pouvez visualiser directement les positions actuelles de l'axe Y et de l'axe X principal ; tous les autres axes et fonctions seront listés un par un dans les deux colonnes au bas de l'écran. Si les valeurs de l'axe Y et de l'axe X sont surlignées, cela indique que ces deux axes ont reconnu avec succès les repères de référence et que leurs positions actuelles sont cohérentes avec les valeurs programmées.

Étape 2 : Comprendre les paramètres

Après être entré en mode manuel, vous devez saisir les paramètres requis pour l'opération d'usinage en cours, y compris la course, la vitesse et les réglages de positionnement de la presse plieuse—ces paramètres sont essentiels pour garantir la précision des opérations manuelles. Le mode manuel est généralement utilisé pour les tests d'équipement, l'étalonnage et les scénarios d'opération de pliage unique.

Vous pouvez saisir des valeurs numériques correspondant à vos réglages attendus à l'aide des boutons de saisie de données. Les détails des paramètres disponibles en mode manuel sont les suivants :

Paramètres de pliage

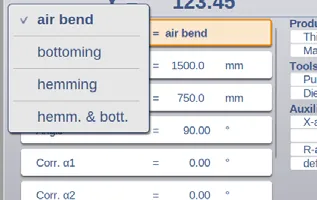

• Méthode : Sélectionnez la méthode de pliage requise. Le mode manuel DELEM DA-53T prend en charge plusieurs méthodes telles que le pliage à l'air, le pliage en butée, le pliage à ourlet et le pliage à ourlet et en butée. Des descriptions détaillées de chaque méthode peuvent être trouvées dans la documentation du mode programme.

• Longueur de pliage : Saisissez la longueur de pliage de la tôle pour fournir une base de données pour un usinage précis.

• Position du produit : Définissez et surveillez la position absolue dans la direction Z en utilisant le point zéro sur le côté gauche de la machine comme référence de base.

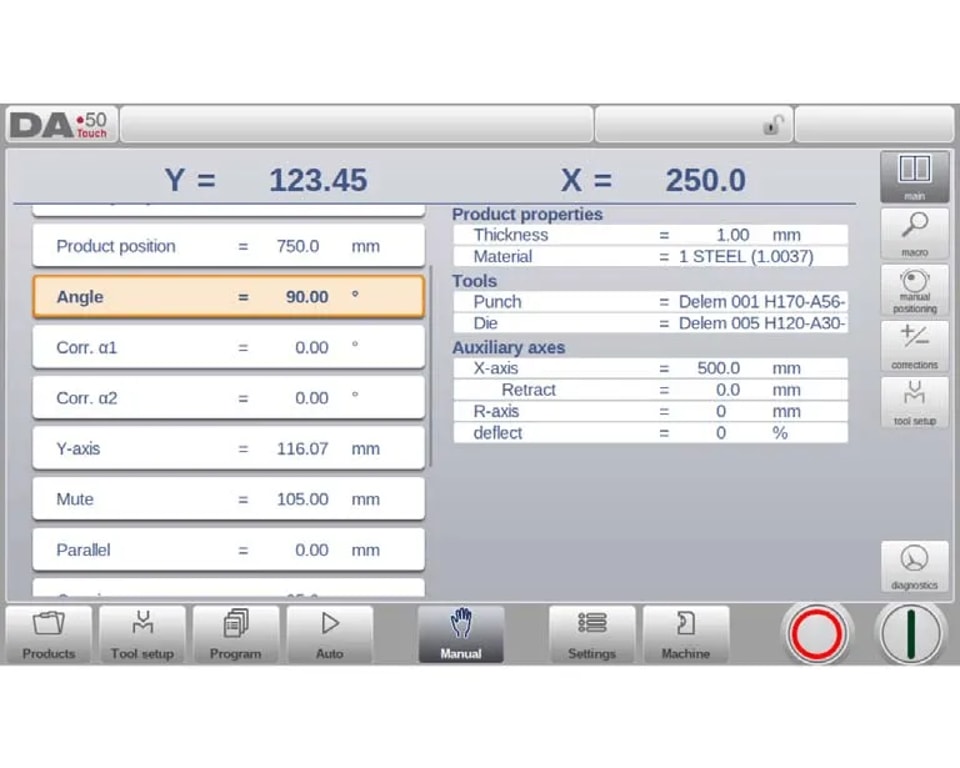

• Angle : Définissez l'angle de pliage requis. S'il y a un écart entre l'angle de pliage réel et l'angle attendu, étalonnez-le en ajustant les valeurs de correction α1 (Corr.α1) et α2 (Corr.α2). Par exemple, si l'angle programmé est de 90 degrés mais que l'angle mesuré réellement est de 92 degrés, réglez Corr.α à -2.

• Ouverture d'ourlet : Définissez la distance d'ouverture entre les brides pendant le processus de pliage à ourlet. Les paramètres par défaut peuvent être consultés dans le mode paramètres.

•

• Corr.Y : Si la méthode de pliage en butée est sélectionnée, ce paramètre peut être utilisé pour corriger la position de l'axe Y.

• Axe Y : La valeur programmée ou calculée de l'axe Y requise pour atteindre un angle de pliage spécifique.

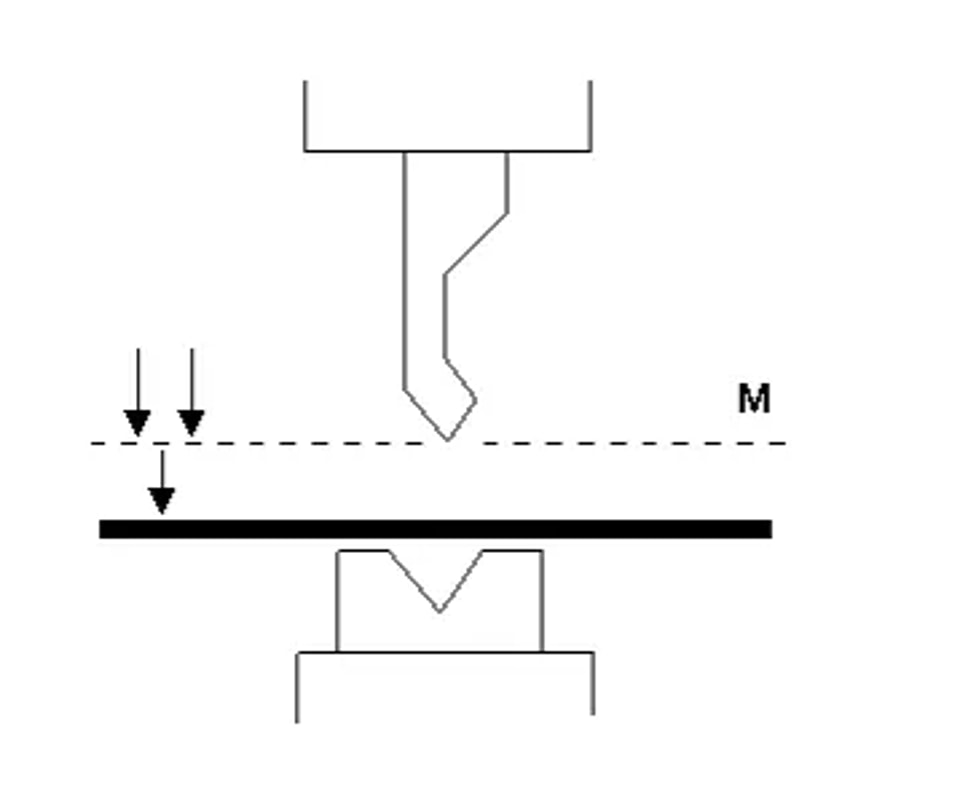

• Muet : Le point où l'axe Y passe de la vitesse de fermeture rapide à la vitesse de pression, programmé ici comme une valeur de position de l'axe Y. Cette valeur programmée correspond à la position de l'axe Y au-dessus de la tôle.

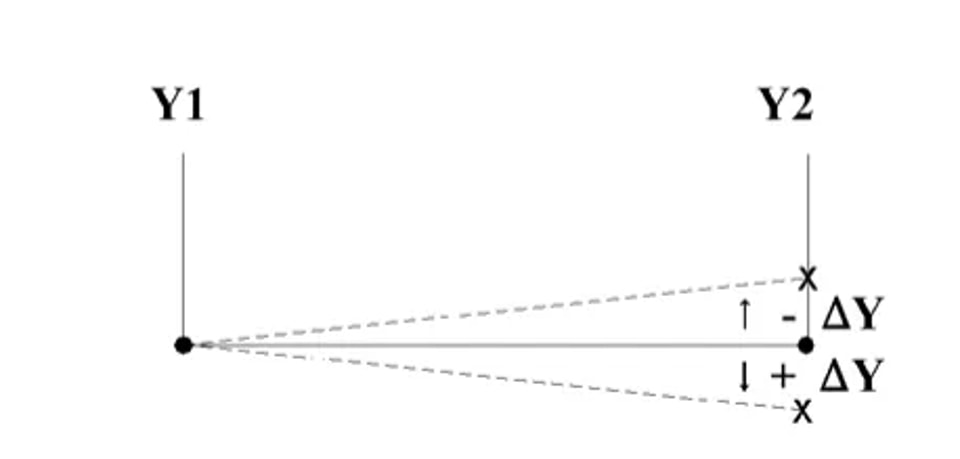

• Parallèle : La différence de position entre les cylindres gauche et droit (Y1 et Y2). Si la valeur est positive, cela indique que le cylindre droit est plus bas ; si la valeur est négative, le cylindre droit est plus haut. Cette valeur programmée prend effet en dessous du point de serrage.

• Ouverture : Ce paramètre est utilisé pour régler l'écart entre le poinçon et la matrice après la fin du pliage. Une valeur positive signifie que l'écart est au-dessus du point Muet ; une valeur négative signifie que l'écart est en dessous du point Muet. Si vous souhaitez réduire le temps de manutention du produit, vous pouvez régler ce paramètre sur une petite valeur positive ou négative.

Paramètres de force

• Force : Programmez la force de pression requise pour l'opération de pliage afin de garantir que l'application de pression répond aux exigences d'usinage et donne les meilleurs résultats.

• Temps de maintien et décompression : Réglez le temps de maintien au point de pliage et la distance de décompression pour contrôler raisonnablement le processus de relâchement de pression et assurer la stabilité de l'usinage.

Paramètres de vitesse

• Vitesse : La vitesse de déplacement de l'axe Y pendant le processus de pliage.

• Vitesse de décomp : La vitesse de déplacement programmable de la poutre dans la distance de décompression.

Paramètres de fonction

• Attendre la rétraction : Réglez si l'axe Y attend que l'action de rétraction soit terminée avant de se déplacer, ou commence à se déplacer dès que la rétraction commence, pour optimiser l'efficacité du flux de travail.

Propriétés du produit

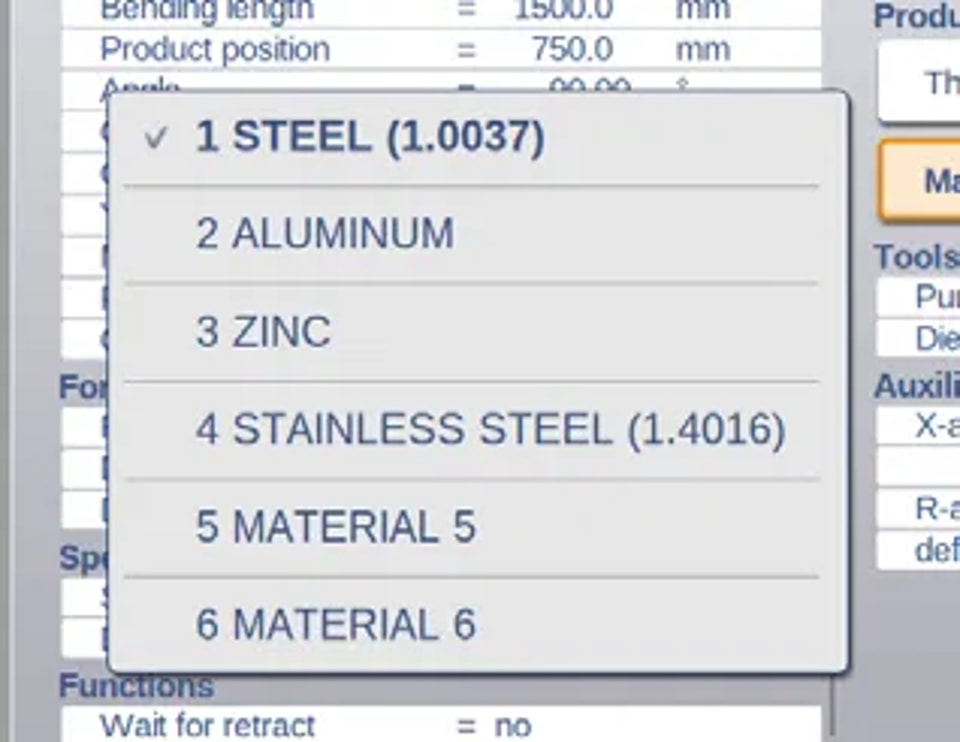

• Épaisseur et Matériau : Saisissez l'épaisseur de la tôle et sélectionnez le matériau correspondant parmi 99 options de matériaux personnalisés dans le contrôleur pour fournir un support de données clé pour le calcul de la profondeur de pliage.

Informations sur l'outil

• Poinçon et Matrice : Sélectionnez ou modifiez les identifiants de poinçon et de matrice requis pour l'opération en cours à partir des bibliothèques d'outils correspondantes pour garantir que les outils correspondent aux exigences d'usinage.

Axes auxiliaires

• Paramètres d'Axe Auxiliaire : Si l'équipement est équipé d'un ou plusieurs axes auxiliaires (comme l'axe X, l'axe R ou l'axe Z), leurs paramètres associés seront affichés ici.

• Rétraction : La distance de rétraction de l'axe auxiliaire pendant le processus de pliage. Parmi eux, 'Rétraction du Règle Arrière' commence à partir du point de serrage.

• Vitesse : La vitesse de déplacement de l'axe auxiliaire dans l'opération de pliage en cours, qui peut être programmée en pourcentage de la vitesse maximale.

En programmant correctement les paramètres ci-dessus dans le Mode Manuel DELEM DA-53T, vous pouvez garantir la précision de l'opération de pliage. Après avoir confirmé que tous les paramètres sont corrects, appuyez sur le bouton Démarrer pour activer ces configurations.

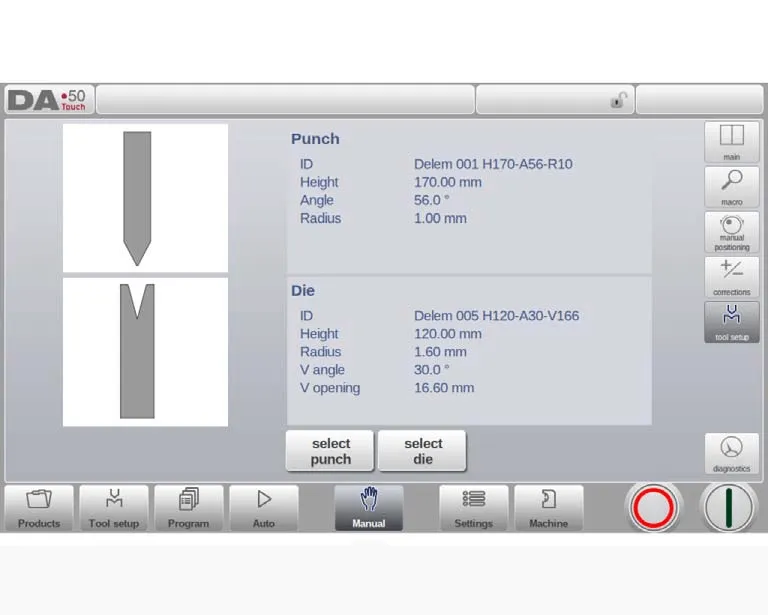

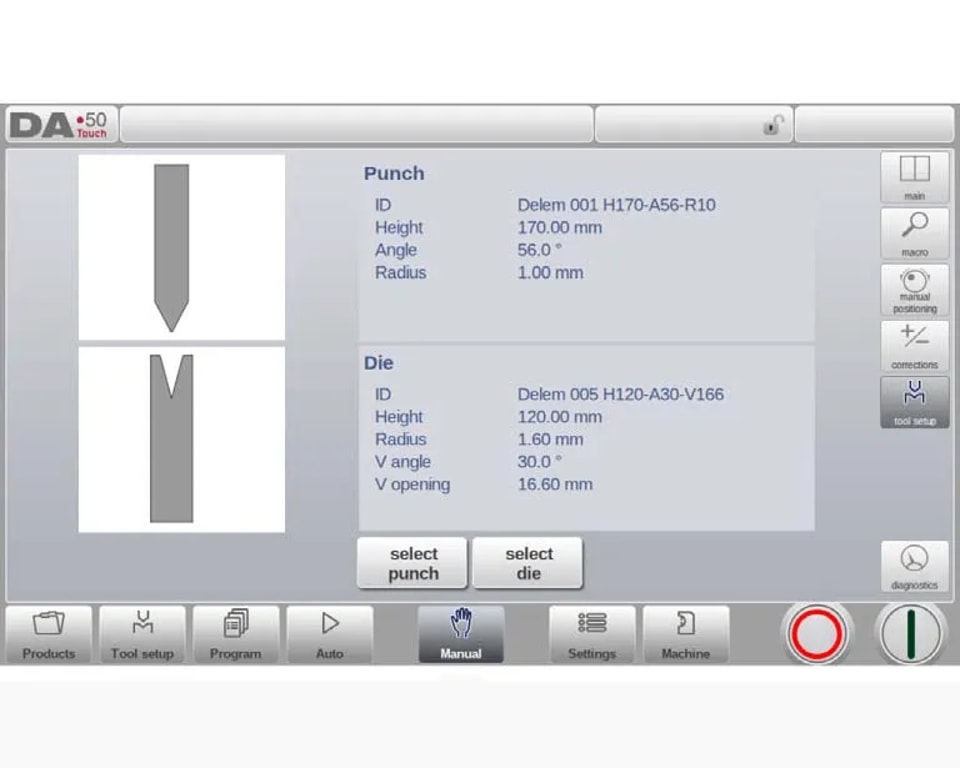

Configuration de l'outil

La programmation de la configuration de l'outil en mode manuel DELEM DA-53T est très similaire à celle du mode automatique. Les deux modes permettent une configuration d'outil indépendante, et la configuration de l'outil du mode automatique peut être directement appliquée au mode manuel. Lors du passage en mode manuel, le contrôleur DELEM DA-53T offre une option pour 'utiliser la configuration d'outil existante'. Cependant, notez que si la configuration actuelle diffère de la programmation précédente, l'utilisateur doit opérer avec prudence pour éviter d'affecter la précision d'usinage.

• Ajout d'Outils (Poinçons/Matrices) : Conformément à l'opération dans la fonction 'Configuration des Outils', les poinçons ou matrices requis peuvent être ajoutés via la fonction 'Ajouter'.

Étape 3 : Configurer les paramètres

Chaque paramètre dans le Mode Manuel DELEM DA-53T peut être programmé indépendamment. Le système calcule automatiquement l'impact de chaque paramètre sur les autres, et les relations entre les paramètres sont affichées intuitivement à travers des symboles et des couleurs de fond pour une identification facile par l'utilisateur.

• Après la modification d'un paramètre, un symbole d'information apparaîtra sur l'interface pour indiquer que le paramètre a été mis à jour.

• Si une valeur de paramètre diffère de la valeur de contrôle calculée par le système, un symbole étoile sera affiché—cette fonction est particulièrement utile lorsque les paramètres doivent être intentionnellement définis à des valeurs différentes ou sont restreints.

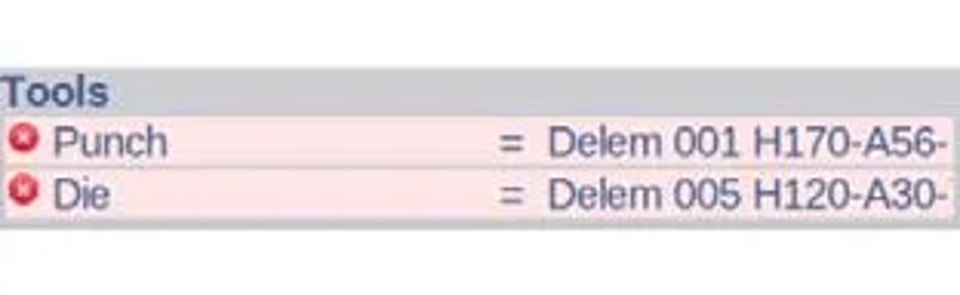

• Si une valeur de paramètre est incorrectement définie (par exemple, un pli ourlé est programmé mais aucun outil d'ourlet n'est équipé), un symbole d'erreur sera affiché pour rappeler à l'utilisateur de faire des corrections.

Options d'Affichage

Les boutons de commande sur le côté droit de l'écran donnent accès à des vues autres que la vue Principale, y compris la vue Macro, la vue Positionnement Manuel, la vue Corrections et la vue Diagnostics.

Fonction macro

Lorsque la fonction Macro est activée, le Mode Manuel DELEM DA-53T bascule vers une nouvelle vue, et l'écran affiche des valeurs d'axe agrandies. Cette conception de mise en page permet aux opérateurs de lire clairement les valeurs d'axe même lorsqu'ils travaillent légèrement éloignés du contrôleur, améliorant la commodité opérationnelle.

Étape 4 : Déplacer les axes manuellement

Procédure de Mouvement

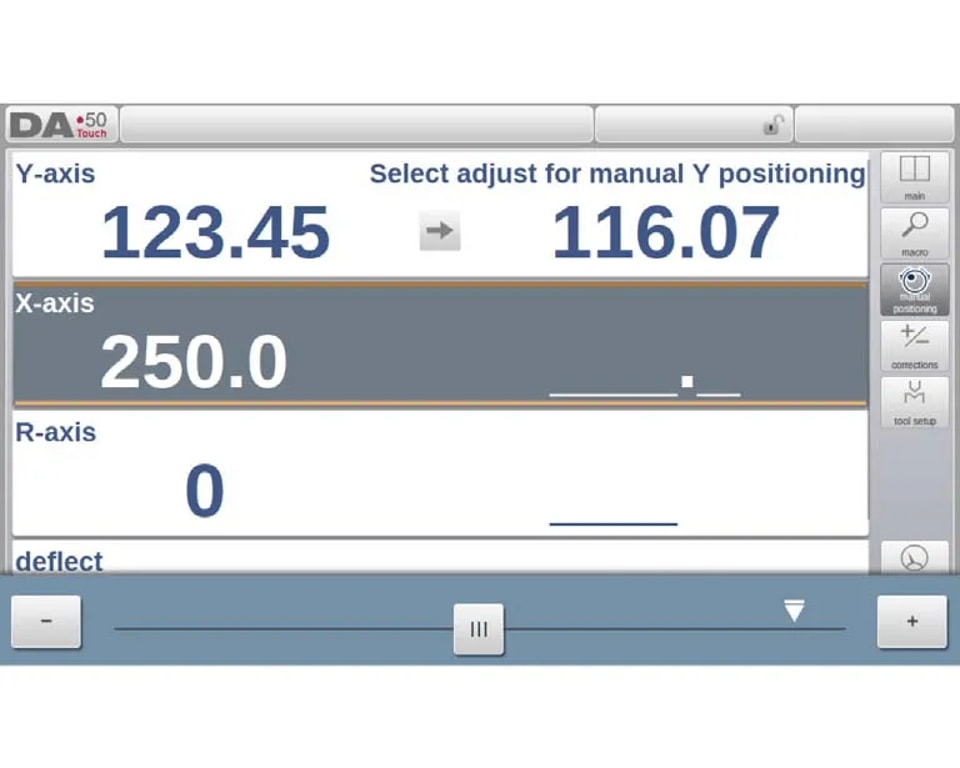

Pour déplacer manuellement un axe dans le Mode Manuel DELEM DA-53T, utilisez le curseur en bas de l'écran. Après avoir sélectionné 'Positionnement Manuel' sur l'écran principal, une nouvelle interface d'opération apparaîtra. Ajustez le curseur depuis sa position médiane vers la direction souhaitée pour déplacer n'importe quel axe affiché sur l'interface ; le curseur reviendra automatiquement à la position médiane lorsqu'il est relâché.

Déplacement des Axes Auxiliaires

Avant de déplacer un axe auxiliaire, assurez-vous que le contrôleur est à l'arrêt (appuyez sur le bouton Arrêt). Tout d'abord, sélectionnez l'axe de règle arrière requis, positionnez le curseur sur cet axe, puis contrôlez le mouvement de l'axe en utilisant le curseur.

Déplacement de l'axe Y

Le fonctionnement du déplacement manuel de la poutre de presse (axe Y) est similaire à celui des axes auxiliaires, mais les conditions suivantes doivent être remplies :

1. Le contrôleur doit être dans un état activé (appuyez sur le bouton de démarrage).

2. Activez la fonction 'ajustement' — si cette fonction n'est pas activée, un message d'invite apparaîtra dans le coin supérieur droit de l'écran.

3. L'axe Y doit être en dessous du point de mise en sourdine.

4. Une commande de pressage CNC doit être émise.

Stockage de position (Enseignement)

Après avoir déplacé manuellement un axe, si vous devez stocker la position actuelle, cliquez sur le nom de l'axe dans la colonne 'Programmé'. Le système copiera alors la valeur de la colonne 'Réel' (côté gauche) vers la colonne 'Programmé' (côté droit).

Lorsque vous revenez à l'écran par défaut du mode manuel, le paramètre de cet axe conservera la valeur la plus récemment stockée.

Suivre les étapes ci-dessus garantit des opérations de déplacement d'axe fluides et précises dans le mode manuel DELEM DA-53T.

Fonction de correction

Dans le mode manuel DELEM DA-53T, les paramètres de correction pour l'opération de pliage programmée dans ce mode sont affichés.

Comme le Mode Manuel implique généralement une seule opération de pliage, une seule ligne d'informations de correction est affichée sur l'interface. Les valeurs de correction programmées en Mode Manuel peuvent être vérifiées de la même manière que celles en Mode Automatique. De plus, les enregistrements dans la base de données de correction et les valeurs de correction initiales sont également visibles ici. Accéder à la base de données de correction est crucial, car les enregistrements qu'elle contient ont un impact significatif sur les résultats de pliage finaux. Cette fonction est particulièrement utile pour ajuster les valeurs de correction lors des pliages d'essai et pour stocker les résultats optimaux dans la base de données.

Fonction de diagnostic

Dans le mode manuel DELEM DA-53T, cliquer sur 'Diagnostics' vous permet de voir l'état de chaque axe. Cette fenêtre affiche l'état actuel de tous les axes disponibles et reste active même après le démarrage du contrôleur. Utiliser cette fonction permet une surveillance en temps réel de l'état de fonctionnement du contrôleur pendant le cycle de pliage, améliorant ainsi la précision opérationnelle.

État des E/S

Dans le mode manuel DELEM DA-53T, cliquer sur l'onglet 'E/S' dans l'interface Diagnostics fournit une vue complète de l'état actuel des entrées (E) et sorties (S). Cette interface reste active après le démarrage du contrôleur, permettant aux opérateurs de surveiller efficacement l'état de fonctionnement du système tout au long du cycle de pliage et de détecter les anomalies en temps opportun.

Vue E/S agrandie

Si vous cliquez sur une ou plusieurs broches (jusqu'à 5), le système générera une page supplémentaire 'E/S agrandie', qui affiche les E/S sélectionnées dans une vue agrandie. Les broches sélectionnées seront affichées dans une taille plus grande, facilitant la surveillance par les opérateurs à distance et améliorant la flexibilité opérationnelle.

Foire aux questions (FAQ)

1. Quelles précautions doivent être prises lors de l'utilisation du DELEM DA-53T en mode manuel ?

Lors de l'utilisation, vous devez respecter toutes les consignes de sécurité : inspecter soigneusement la zone de travail pour vous assurer qu'il n'y a pas d'obstacles ; porter des équipements de protection ; et vous familiariser avec les fonctions des boutons de commande manuelle pour éviter les accidents pendant l'opération.

2. Quelle est la fréquence d'entretien recommandée pour le DELEM DA-53T en mode manuel ?

L'entretien de routine doit être effectué toutes les 500 heures de fonctionnement de l'équipement, y compris vérifier l'intégrité des composants clés, nettoyer la surface de l'équipement et lubrifier les pièces mobiles, pour assurer un fonctionnement fluide de l'équipement et prolonger sa durée de vie.

3. Le mode manuel du DELEM DA-53T peut-il être utilisé pour tous les types d'opérations de pliage ?

Bien que le mode manuel du DELEM DA-53T soit très polyvalent, il est principalement conçu pour les scénarios d'opération nécessitant un ajustement manuel et une surveillance en temps réel. Pour des opérations plus complexes ou automatisées, il est recommandé d'utiliser les fonctions CNC du DA-53T pour améliorer l'efficacité et la précision.

Conclusion

Lors de la configuration du mode manuel du DELEM DA-53T, suivre les étapes décrites dans cet article est essentiel pour assurer le fonctionnement normal de l'équipement et atteindre des performances optimales. Le processus complet comprend le démarrage du contrôleur, la sélection du mode d'opération manuel et la configuration des paramètres nécessaires pour répondre aux exigences spécifiques de la presse plieuse. Cette méthode d'opération concise et systématique aide à améliorer l'efficacité du travail et à réduire les erreurs opérationnelles.

La configuration appropriée de l'équipement et la maintenance régulière sont cruciales pour prolonger la durée de vie de la presse plieuse et garantir ses performances. En suivant les directives de cet article et en effectuant une maintenance régulière, vous pouvez minimiser les temps d'arrêt de l'équipement et améliorer l'efficacité de la production. Si vous rencontrez des problèmes plus détaillés ou nécessitez une assistance technique, n'hésitez pas à contacter notre équipe. De plus, nous vous recommandons de consulter les autres documents disponibles sur notre site Web officiel pour obtenir des informations plus professionnelles et une assistance technique.
