Différences entre les cisailles à tablier oscillant et les cisailles guillotine

I. Les cisailles guillotine hydrauliques offrent une précision de coupe supérieure à celle des cisailles hydrauliques à poutre oscillante :

(1) Prenons comme exemples des cisailles hydrauliques à poutre oscillante et guillotine de 16 × 3 200 mm : bien que les deux conceptions présentent un jeu nominal entre les lames inférieur à 0,06 mm, le modèle à poutre oscillante souffre d’un jeu inévitable au niveau des paliers entre le bras oscillant et le châssis. L’erreur cumulée due à ce jeu et au jeu entre les lames dépasse généralement 0,10 mm. En revanche, le porte-lame de la cisaille guillotine’est soutenu par quatre grands paliers sur le rail de guidage arrière et maintenu contre le rail de guidage avant par deux paliers à ressort, ce qui élimine le jeu sur les deux rails. L’erreur combinée due au jeu et au jeu entre les lames reste ainsi inférieure à 0,04 mm, pour des coupes plus régulières et sans bavures.

(2) La cisaille à poutre oscillante utilise un porte-lame en arc de cercle et s’appuie sur un contact ponctuel le long d’un arc pour garantir la rectitude. En revanche, le porte-lame de la cisaille guillotine’se déplace verticalement par rapport à la lame inférieure, ce qui minimise la déformation de la tôle et garantit une rectitude supérieure.

(3) Dans les cisailles à poutre oscillante, le point d’application de la force et l’arête de coupe sont séparés par une distance importante ; un fonctionnement prolongé entraîne la fatigue et la déformation du porte-lame. Cela provoque une importante « ouverture du jeu entre les lames » (déflexion), entraînant des bavures sur certaines parties de l’arête coupée. En revanche, les cisailles guillotine alignent les vérins hydrauliques, le porte-lame et l’arête de coupe sur un même axe vertical, ce qui les rend résistantes à la déformation.

II. Angle de coupe réglable

(1) Les cisailles à poutre oscillante fonctionnent avec un angle de coupe fixe et leur vitesse de coupe ne peut pas être réglée.

(2) Les cisailles guillotine permettent un réglage rapide de l’angle en régulant le volume d’huile dans les chambres fermées de deux vérins hydrauliques montés en série. L’augmentation de l’angle de coupe accroît la capacité de coupe, tandis que sa réduction augmente la vitesse de coupe—tout en économisant du temps et de l’énergie et en réduisant efficacement la déformation de la tôle.

Avantages des lames rectangulaires de la cisaille guillotine hydraulique QC11Y

(1) Comme le porte-lame d’une cisaille à poutre oscillante se déplace en arc de cercle, seules des lames rhomboïdales à deux arêtes de coupe peuvent être utilisées ; en revanche, le porte-lame d’une cisaille guillotine se déplace verticalement par rapport à la lame inférieure, ce qui permet d’utiliser des lames rectangulaires à quatre arêtes de coupe et de doubler ainsi leur durée de vie.

(2) Les lames rhomboïdales ont tendance à provoquer une torsion (un voilement) de la tôle cisaillée—un problème qui s’aggrave à mesure que la bande découpée devient plus étroite—tandis que les lames rectangulaires évitent ce défaut.

III. Durée de vie des vérins hydrauliques :

Les blocs semi-circulaires internes utilisés dans les vérins des cisailles à poutre oscillante sont difficiles à lubrifier et à réparer. En revanche, les vérins de qualité industrielle utilisés dans les cisailles guillotine ne nécessitent pas de lubrification séparée, car l’huile remplissant les chambres supérieure et inférieure assure la lubrification nécessaire, ce qui prolonge considérablement leur durée de vie.

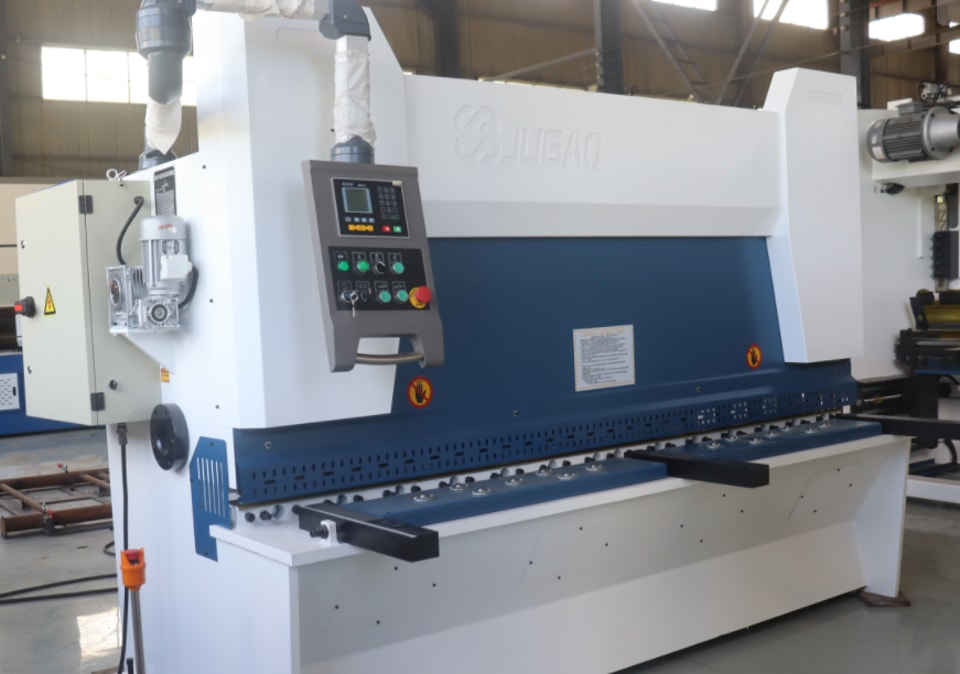

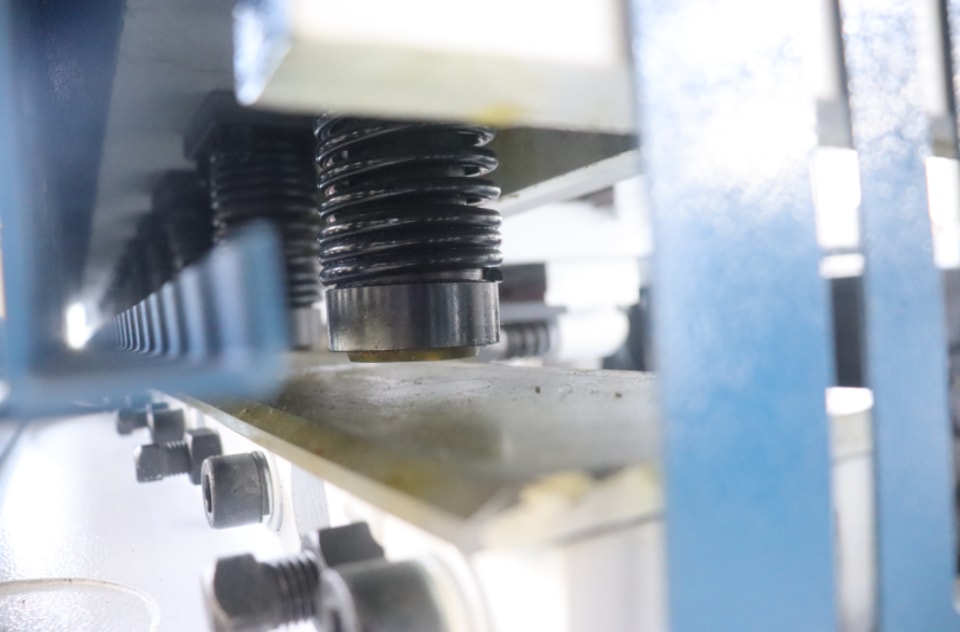

Caractéristiques structurelles et performances de la cisaille guillotine hydraulique QC11Y :

1. Structure entièrement mécano-soudée en acier ; les contraintes internes sont éliminées grâce à des traitements complets (détensionnement vibratoire et traitement thermique), garantissant une excellente rigidité et une grande stabilité.

2. Utilise un système hydraulique intégré de pointe pour une fiabilité élevée.

3. Utilise un système de guidage à trois points pour éliminer le jeu et améliorer la qualité de cisaillage.

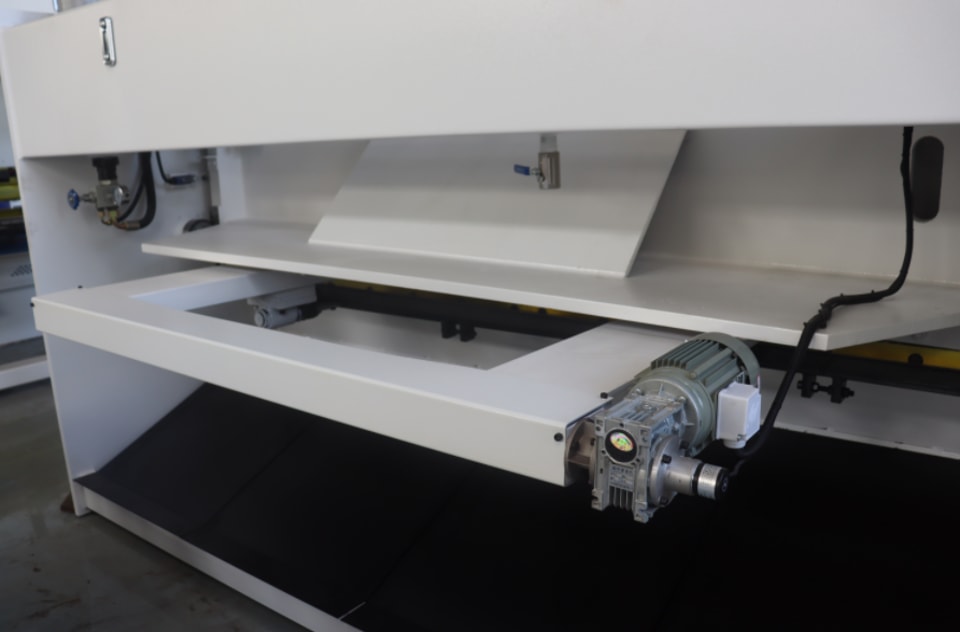

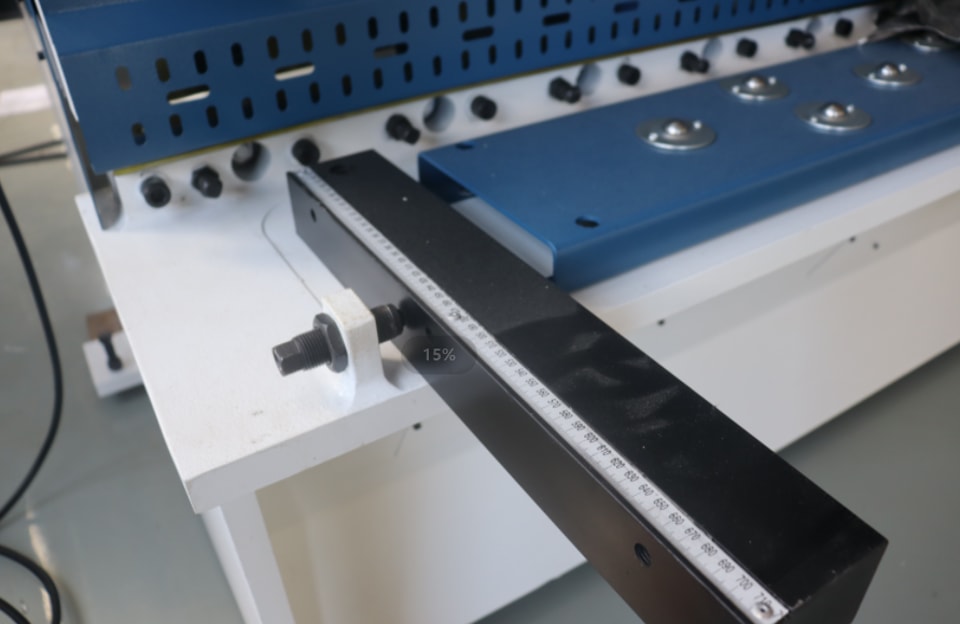

4. Équipée d’une butée arrière motorisée avec réglage fin manuel et affichage numérique.

5. Le jeu entre les lames est réglable à l’aide d’un volant, permettant une mise en place rapide et pratique.

6. Les lames rectangulaires permettent d’utiliser les quatre arêtes de coupe, garantissant une longue durée de vie.

7. L’angle de cisaillage réglable minimise la torsion et la déformation des tôles.

8. Le porte-lame supérieur adopte une conception inclinée vers l’intérieur, facilitant l’évacuation du matériau et améliorant la précision de cisaillage.

9. Équipée de fonctions de cisaillage par sections et d’éclairage de ligne d’ombre.
