Points clés des cintreuses de profilés pour tubes carrés

La cintreuse de profilés peut effectuer les opérations de pré-cintrage, de cintrage et de redressage des profilés en une seule passe. Elle se caractérise par une structure avancée et des fonctions complètes, et peut être installée verticalement ou horizontalement selon les besoins de l’utilisateur. La machine adopte une structure réglable en arc vers le bas. L’arbre du rouleau supérieur est fixe, tandis que les deux arbres des rouleaux inférieurs se déplacent en arc par rapport à l’arbre du rouleau supérieur autour d’un axe central. Leur fonction principale consiste à pré-cintrer les extrémités du profilé et à le déformer. Parallèlement, les deux arbres des rouleaux inférieurs servent également d’arbres d’entraînement principaux. Ils sont entraînés par des moteurs hydrauliques afin de donner sa forme au profilé pré-cintré.

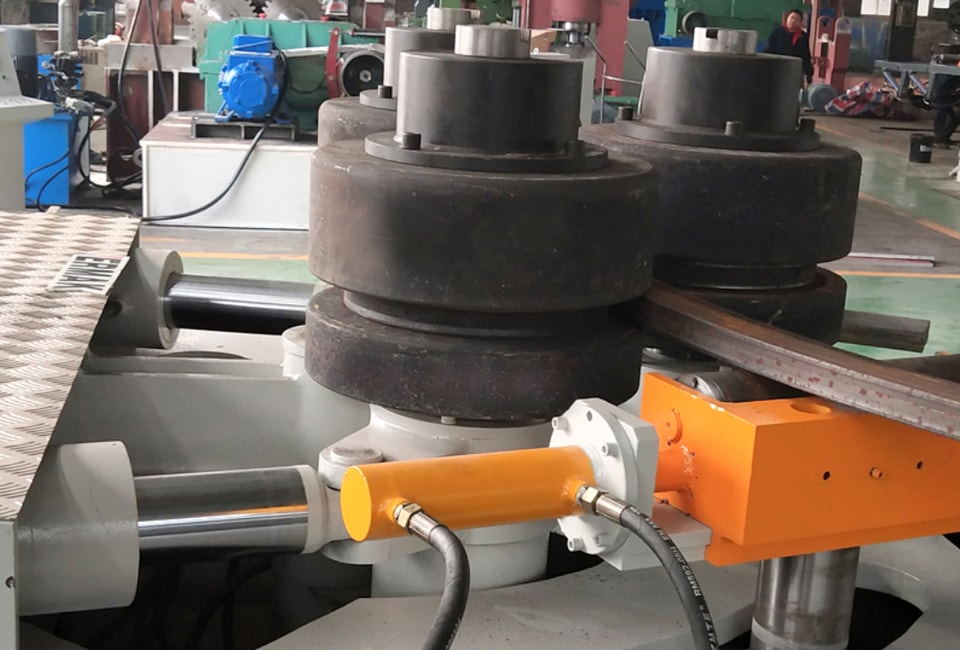

Les trois rouleaux de travail de la cintreuse de profilés pour tubes carrés sont tous des rouleaux d’entraînement principaux, entraînés par des moteurs hydrauliques et des engrenages. Le levage des deux rouleaux inférieurs est assuré hydrauliquement, et ceux-ci peuvent se déplacer en arc autour d’un centre de rotation fixe. Des rouleaux de support et des rouleaux de guidage pour le redressage sont installés des deux côtés des rouleaux de travail, ce qui contribue à garantir la qualité du cintrage des profilés à sections asymétriques, tels que les cornières. Cette machine est un modèle à trois rouleaux entièrement entraînés, capable de pré-cintrer les extrémités des profilés. Le réglage des rouleaux de guidage permet de corriger la torsion générée lors du cintrage asymétrique. Toutes les opérations sont commandées par des boutons situés sur l’armoire électrique, avec affichage numérique du déplacement et une précision de 0,1 mm. La machine peut cintrer différentes formes selon la section du profilé. Ce type d’équipement offre une grande précision de cintrage des profilés et un rendement élevé.

Les rouleaux de guidage et les rouleaux de redressage de cette cintreuse de profilés disposent de trois mouvements :

(1) Ils peuvent effectuer des mouvements de montée et de descente ;

(2) Ils peuvent effectuer simultanément des mouvements de montée et de descente en arc avec les rouleaux inférieurs ;

(3) Ils peuvent également effectuer des mouvements de rotation, garantissant la qualité du formage du profilé pendant le cintrage. Les déplacements de montée et de descente des deux rouleaux inférieurs sont affichés numériquement, pour une lecture claire et intuitive. La machine est équipée d’une table de commande verticale pour une utilisation pratique.

Le bâti de la cintreuse de profilés pour tubes carrés est constitué d’une structure en tôles d’acier soudées, soumise à un traitement de recuit afin d’éliminer les contraintes internes. La machine possède une résistance et une rigidité suffisantes pour cintrer les profilés dans les limites de sa capacité. En changeant le moule, elle peut cintrer des profilés tels que les cornières, les plats, les profilés carrés, les profilés en U, les poutrelles en I, les ronds et les tubes en acier.
