Quels sont les points clés des connexions électriques d’une cintreuse de tubes ?

En ce qui concerne les connexions électriques des cintreuses de tubes, j’ai vu bien trop de cas : la machine est assemblée, les parties mécaniques sont correctes, mais dès la mise sous tension, elle déclenche une alarme, le servomoteur vibre de façon erratique, voire la carte d’entraînement grille. Au final, le problème vient toujours des connexions électriques. Le câblage paraît simple, mais les détails sont innombrables.

L’adéquation de l’alimentation et l’ordre des phases sont primordiaux.

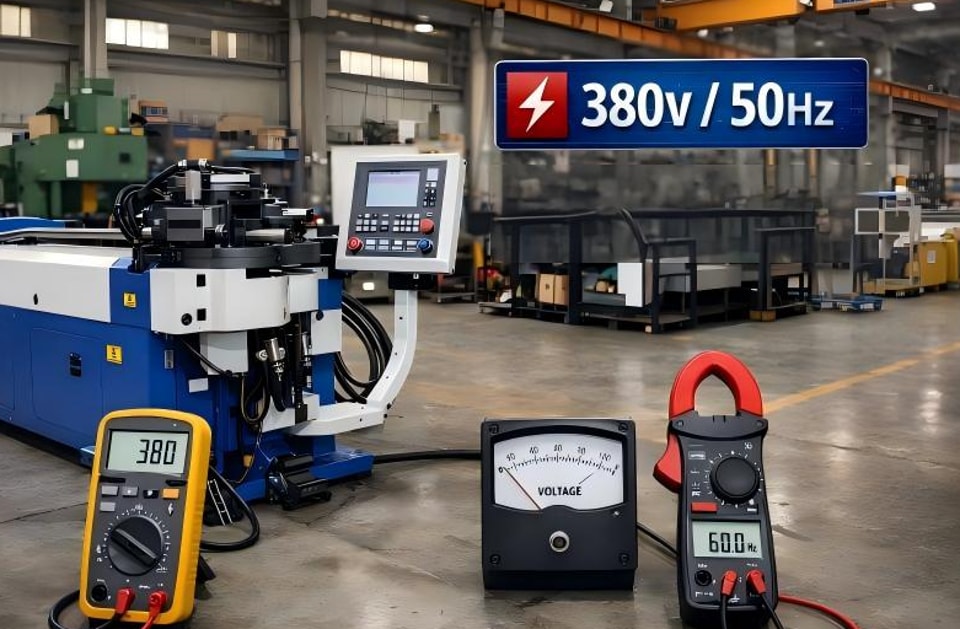

Avant de brancher l’alimentation, vérifiez d’abord que la tension et la fréquence de l’atelier correspondent à celles indiquées sur la plaque signalétique de la machine. Une machine prévue pour 380 V raccordée à 220 V ne démarrera tout simplement pas, et une machine 460 V raccordée à 380 V peut provoquer une alarme du variateur en raison d’une sous-tension. Si la tension est incorrecte, la corriger plus tard ne servira à rien.

L’ordre des phases est facilement négligé. Si l’ordre des phases d’un moteur triphasé est inversé, la pompe hydraulique tournera en sens inverse et le système hydraulique ne fournira pas de pression. Pour les modèles de bras de cintrage présentant un risque d’affaissement sous l’effet de la gravité, une rotation inverse peut provoquer la chute soudaine du bras de cintrage, ce qui constitue un danger pour la sécurité. Avant d’effectuer un essai bref de la machine, vérifiez que le sens de rotation correspond à la flèche indiquée sur la pompe à huile ; cela prend moins d’une demi-minute.

Spécifications des câbles : ne vous arrêtez pas seulement à la taille

La section du câble d’alimentation doit être choisie en fonction du courant nominal de la machine, avec une certaine marge. Des fils trop fins provoqueront des chutes de tension sous forte charge, entraînant des mouvements faibles du bras de cintrage et des angles instables. Par souci de praticité, certains ateliers utilisent les fils disponibles, ce qui entraîne une surchauffe, le vieillissement de l’isolant et une forte hausse du taux de panne après une période de fonctionnement.

Les câbles de commande et les lignes de signal doivent être acheminés séparément des lignes d’alimentation et ne pas être regroupés avec elles. Si les lignes de signal du servomoteur et de l’encodeur cheminent parallèlement à des lignes d’alimentation à fort courant sur une longue distance, les interférences sont inévitables. Les interférences sur le signal de retour d’angle provoqueront des fluctuations de l’angle du tube cintré.

La mise à la terre ne peut pas être trop soulignée.

Une mauvaise mise à la terre est la cause profonde de nombreuses pannes inexplicables. Alarmes du variateur de servomoteur, fluctuations du signal de l’encodeur, interruptions de communication de l’écran tactile, dysfonctionnements intermittents—de nombreux problèmes proviennent, après vérification, d’une mise à la terre inappropriée.

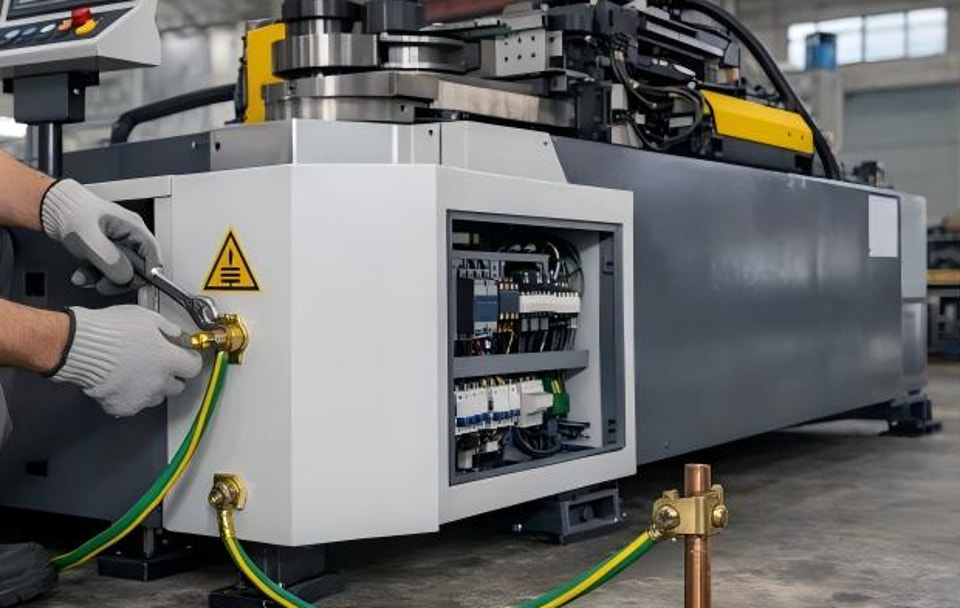

La mise à la terre doit être réalisée séparément, sans partager la même électrode de terre avec des machines à souder ou des moteurs de forte puissance. La résistance de terre doit être aussi faible que possible, et le conducteur de terre doit être un câble en cuivre suffisamment épais. Si les conditions de mise à la terre du système de distribution électrique de l’atelier sont médiocres, envisagez d’installer une piquet de terre séparé. Une mise à la terre correcte éliminera naturellement de nombreux défauts électriques.

Les circuits d’arrêt d’urgence et de sécurité doivent être soumis à des tests rigoureux.

Un circuit d’arrêt d’urgence ne se résume pas à relier les fils ; chaque composant doit être testé individuellement. L’appui sur le bouton d’arrêt d’urgence du pupitre de commande doit arrêter immédiatement tout mouvement, sans délai, et aucun axe ne doit rester en mouvement. Les contacts de porte de sécurité et les interrupteurs de fin de course doivent également être vérifiés—la machine doit s’arrêter automatiquement ou rester immobile lorsque la porte est ouverte.

Des tests appropriés dans ce domaine garantissent la sécurité de l’opérateur. Ne sous-estimez pas le temps consacré aux essais d’arrêt d’urgence ; cela en vaut la peine.

Serrage et étiquetage des bornes de câblage.

Dans les environnements vibrants, les bornes de câblage peuvent se desserrer progressivement. Des bornes mal serrées augmentent la résistance de contact, ce qui entraîne une surchauffe, des arcs électriques et des signaux intermittents. Serrez avec le couple approprié ; un serrage excessif peut endommager les bornes.

Étiquetez clairement chaque fil : lequel est l’alimentation, lequel est le signal et vers quelle borne il mène. Cela sera crucial lors du dépannage.

Liste de vérification avant mise sous tension

Avez-vous confirmé l’ordre des phases ? Le fil de mise à la terre est-il correctement connecté ? Toutes les bornes ont-elles été serrées ? Les tests de l’arrêt d’urgence et du circuit de sécurité ont-ils été effectués ? Une fois ces vérifications terminées, la mise sous tension de la machine éliminera pratiquement les pannes de démarrage causées par des problèmes de câblage.

La standardisation des connexions électriques détermine en grande partie la stabilité et le taux de panne de l’équipement lors du fonctionnement ultérieur. Avez-vous déjà rencontré dans votre atelier des problèmes dus à une négligence des détails lors du câblage des équipements ?
