Principe de fonctionnement et caractéristiques structurelles d’une machine à trois rouleaux pour le cintrage des profilés

Une machine à cintrer les profilés est un équipement de transformation à haut rendement, spécialement conçu pour le cintrage de divers profilés métalliques de formes irrégulières, tels que les cornières, les profilés en U, les poutrelles en I, les plats, les profilés carrés et les ronds. Elle peut effectuer les opérations de roulage et de redressage en une seule passe.

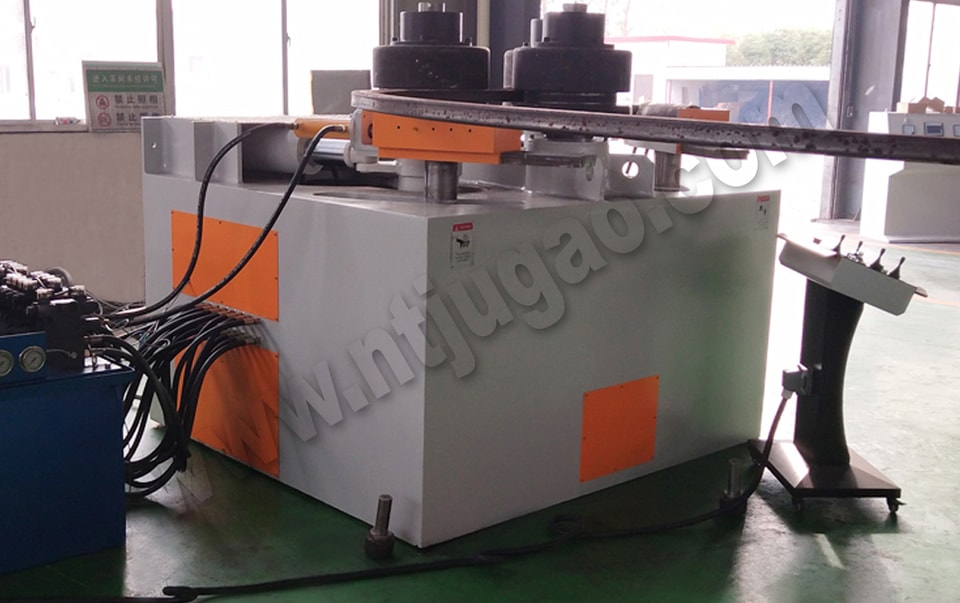

La machine de notre entreprise à trois rouleaux pour le cintrage des profilés est conçue et fabriquée à partir de technologies étrangères avancées. Elle se compose principalement d’un bâti, de rouleaux latéraux, de rouleaux de support, d’un système de transmission, d’un système électrique, d’un système hydraulique et de moules. Cette machine à trois rouleaux dispose d’une fonction de pré-cintrage. Les trois rouleaux de travail sont tous des rouleaux d’entraînement principaux, actionnés par des moteurs hydrauliques et des engrenages. Les deux rouleaux inférieurs sont entraînés hydrauliquement et peuvent se déplacer en arc autour d’un centre de rotation fixe. Des rouleaux de support et des rouleaux-guides de redressage sont installés des deux côtés des rouleaux de travail, ce qui contribue à garantir la qualité du roulage des profilés à sections asymétriques, tels que les cornières.

Le rouleau de redressage de la machine à trois rouleaux pour le cintrage des profilés possède trois mouvements :

(1) Il peut se déplacer vers le haut et vers le bas ;

(2) Il peut se déplacer simultanément en arc avec le rouleau inférieur ;

(3) Il peut tourner simultanément afin de garantir la qualité du formage du profilé pendant le roulage.

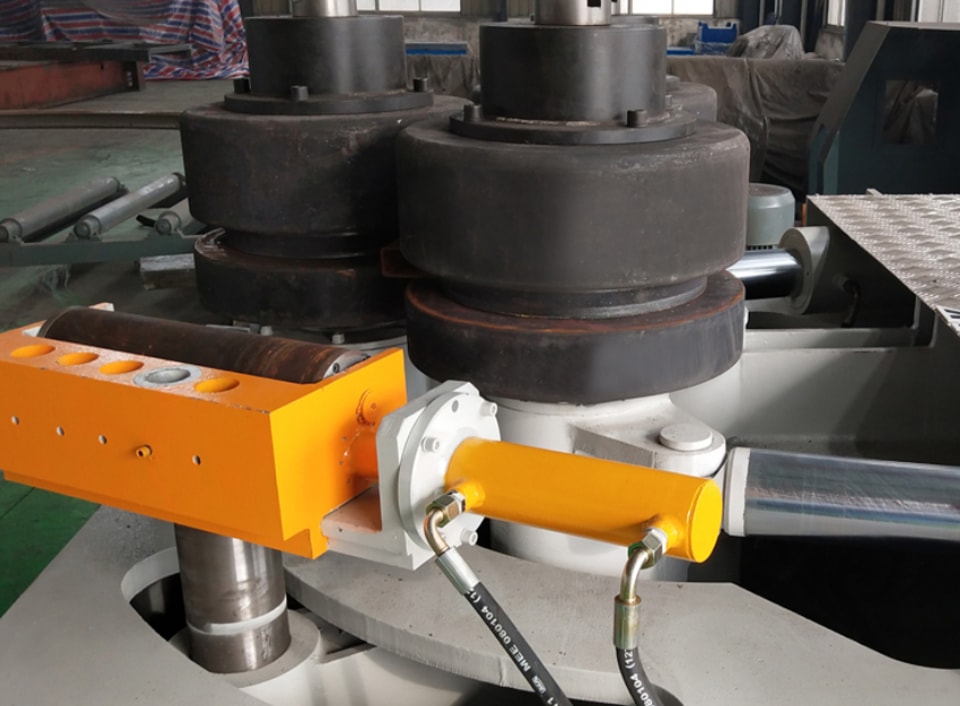

Le déplacement vertical des deux rouleaux inférieurs est affiché numériquement, offrant une lecture claire et intuitive. La machine est équipée d’une console de commande indépendante pour faciliter son utilisation. Le bâti de la machine est constitué d’une structure en tôle d’acier soudée, recuite afin d’éliminer les contraintes internes. Les rouleaux latéraux sont installés dans la cavité du bâti. Grâce aux deux vérins des rouleaux latéraux, ceux-ci peuvent se déplacer vers le haut et vers le bas en arc autour de l’axe central, le long de la rainure incurvée du bâti. Les rouleaux de support sont montés sur des bras pivotants gauche et droit. Ils peuvent se déplacer en arc avec les rouleaux latéraux. Parallèlement, les vérins de rotation et de levage des rouleaux de support leur permettent de pivoter et de se lever autour des bras pivotants selon un angle défini. Le levage des rouleaux latéraux est équipé d’un dispositif d’affichage numérique pour faciliter l’utilisation. La machine possède une résistance et une rigidité suffisantes pour cintrer les profilés dans les limites de sa capacité. En changeant de moule, elle peut rouler et cintrer des profilés tels que les cornières, les plats, les profilés carrés, les profilés en U, les poutrelles en I, les ronds et les tubes en acier.
