Cintreuse de tubes CNC 38CNC-4A-2S : une solution à haut rendement pour l’usinage de précision des tubes

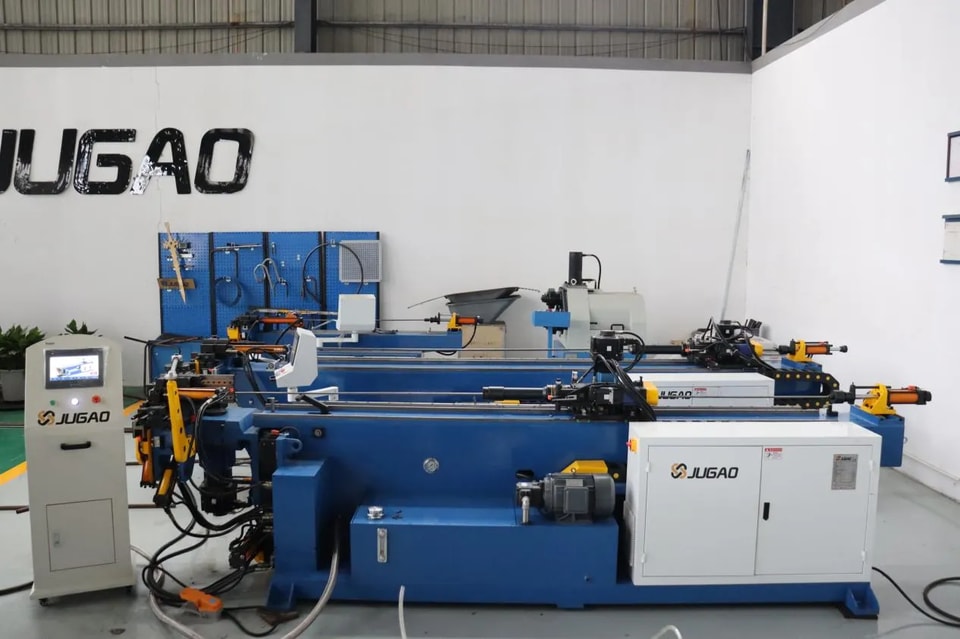

La cintreuse CNC de tubes 38CNC-4A-2S est un équipement de cintrage de tubes entièrement automatique et de haute précision, conçu pour les tubes métalliques d’un diamètre inférieur ou égal à 38 mm. Le « 38 » dans son nom de modèle représente le diamètre maximal de cintrage, « 4A » indique un contrôle sur quatre axes et « 2S » désigne une structure de moule à double couche. Cette machine adopte un système d’entraînement hybride combinant servomoteurs et transmission hydraulique, conciliant précision de commande et puissance de cintrage. Elle est largement utilisée dans l’automobile, la fabrication de meubles, les équipements de fitness, ainsi que dans les industries de la chaudière et de la chimie.

Principaux atouts technologiques

Commande servo de haute précision :

L’axe d’avance (Y) et l’axe d’orientation (B) sont entraînés par des servomoteurs Mitsubishi ou Yaskawa du Japon, avec une précision de positionnement de ±0,1 mm ; l’axe de cintrage du tube (C) est entraîné par un système hydraulique complet à commande numérique, avec une précision d’angle de ±0,1°, garantissant la régularité du traitement des pièces tubulaires complexes.

Système d’exploitation intelligent :

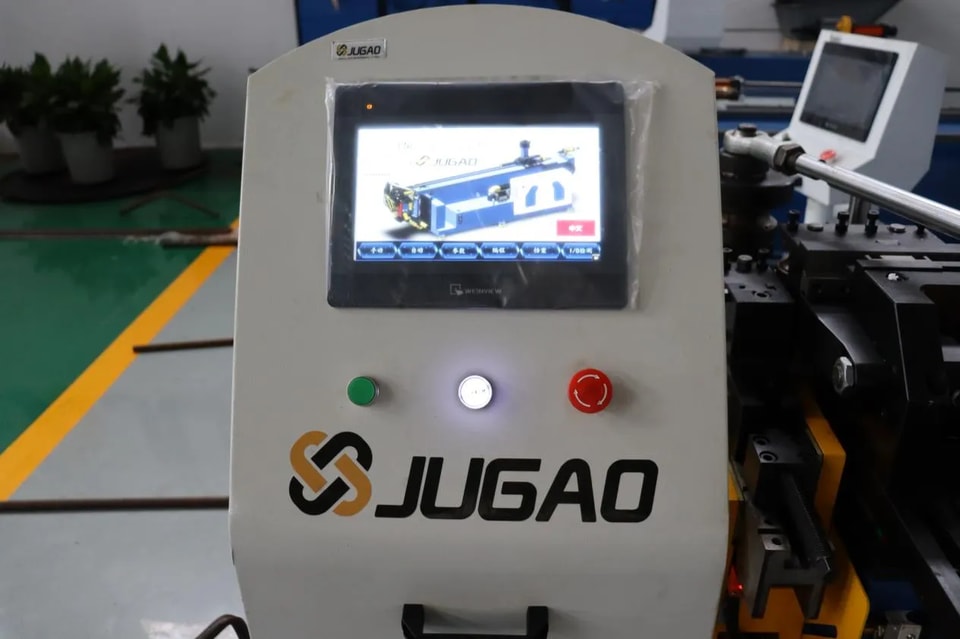

Équipé d’un écran tactile couleur de 10 pouces et d’un système de commande PLC, il prend en charge deux méthodes de programmation : les valeurs de coordonnées XYZ ou les valeurs d’usinage YBC. Le système dispose de fonctions de mémorisation des programmes (capacité de stockage de centaines d’ensembles), de mémoire en cas de coupure de courant, de diagnostic automatique des pannes et de simulation 3D avec contrôle des interférences, réduisant considérablement la difficulté de mise au point.

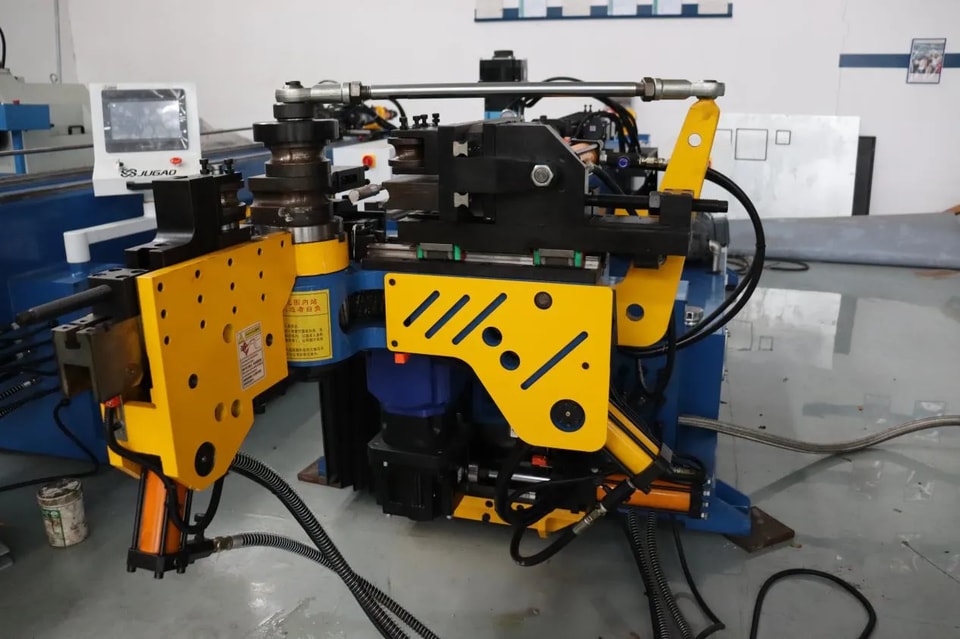

La structure de moule à double couche permet l’installation simultanée de plusieurs moules de rayons de cintrage différents, ce qui autorise une commutation automatique entre des cintrages de rayons différents, réduit le temps de changement de moule et augmente l’efficacité de production de plus de 30 %.

La cintreuse CNC de tubes 38CNC-4A-2S, grâce à son excellent rapport qualité-prix, à sa stabilité d’usinage et à sa grande flexibilité de production, est devenue le choix idéal pour le cintrage de tubes de petit et moyen diamètre.
