Calculer le tonnage d’une presse plieuse pour n’importe quelle pièce

Chaque fois que vous devez plier une nouvelle pièce, demandez-vous : « Avons-nous suffisamment de tonnage pour la plier ? » Le pliage de la tôle consiste à modifier la structure moléculaire du métal. Il faut fournir au moins une force suffisante pour obtenir une « déformation plastique ». Contrairement à la déformation élastique, ce type de déformation est irréversible, car la structure moléculaire change. Notre calculateur de solution de pliage peut être d’une grande aide pour calculer le tonnage nécessaire au pliage du métal afin d’obtenir une déformation plastique.

« Déformation plastique » et « déformation élastique »

Alors que la DE (déformation élastique) permet au matériau de retrouver sa forme initiale, la DP (déformation plastique) signifie qu’une partie des fibres de notre matériau a changé de structure, de sorte que le matériau ne revient pas complètement à sa forme d’origine. La DP est essentiellement ce que nous cherchons à obtenir lors d’un pliage sur une presse plieuse. Il est parfois difficile de constater à l’œil nu si la DP a été atteinte.

Tonnage requis de la presse plieuse

Lors du calcul du tonnage nécessaire pour plier un matériau, A : taux de tonnage, c’est-à-dire tonnes/pied ou tonnes/mètre. B : longueur de la tôle pliée.

Exemple simple :

Nous devons plier 1,5 mètre d’acier doux de ¼.

Nous utiliserons une ouverture en V de 50 mm (environ 2).

Nous appliquerons 85 tonnes… ce qui correspond à environ 56 tonnes/mètre.

Ce taux permettra en effet de plier le matériau, mais réfléchissons aux points suivants :

1. Q) Que se passerait-il si nous changions la longueur à 3 mètres ?
2. R) Si nous continuons à appliquer 85 tonnes, nous appliquerons environ 28 tonnes/mètre… donc notre matériau ne se pliera pas.
3. Q) Que se passerait-il si nous changions la longueur à 0,5 mètre ?
4. R) Si nous continuons à appliquer 85 tonnes, nous appliquerons environ 170 tonnes/mètre… ce qui endommagera probablement nos outils et notre presse plieuse.

Mais comment déterminer le taux de tonnes/mètre requis ?

Les mathématiques et l’ingénierie nous ont fourni une équation que nous pouvons utiliser pour trouver la charge maximale (ou tonnage).

La formule

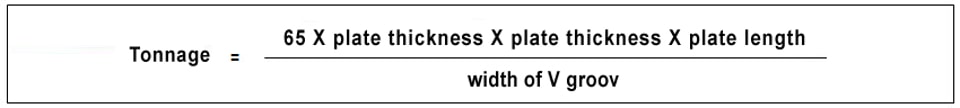

Tonnage = (65 x épaisseur de la tôle x épaisseur de la tôle x longueur de la tôle) / largeur de la rainure en V

1. Épaisseur de la tôle : plus la tôle est épaisse, plus le tonnage requis est élevé.
2. Longueur de la tôle : plus la longueur de la tôle est grande, plus le tonnage requis est élevé.
3. Largeur de la rainure en V : généralement 8 à 10 fois l’épaisseur de la tôle. Plus la rainure en V est large, plus le tonnage requis est faible, mais plus l’angle R de la pièce pliée est grand. À l’inverse, plus la rainure en V est petite, plus le tonnage requis est élevé, mais plus l’angle R de la pièce pliée est petit.
4. 65 : coefficient de pliage. Ce coefficient est calculé sur la base de la résistance standard de la tôle en carbone de 500 N/mm².

Exemple :

Prenons comme exemple une tôle ordinaire en carbone d’une épaisseur de 2 mm et d’une longueur de 2 500 mm.

Tonnage=(65 x 2 x 2 x 2.5)/(2 x 8)=40.6TON.

Vous pouvez choisir une presse plieuse 40TON/2500 pour le traitement.
