Maîtrisez le guide de programmation des outils DELEM DA-52S
Maîtrisez le guide de programmation des outils DELEM DA-52S


Lorsqu’il s’agit d’optimiser l’efficacité et la précision de vos opérations de travail des métaux, maîtriser la programmation des outils sur DELEM DA-52S est essentiel. Si vous cherchez des conseils approfondis sur la manière de programmer efficacement les outils avec le DELEM DA-52S, vous êtes au bon endroit. Dans cet article, je vais vous guider à travers les techniques clés pour maîtriser la programmation des outils sur DELEM DA-52S et vous aider à améliorer vos processus d’usinage. Que vous soyez novice avec ce système ou que vous souhaitiez perfectionner vos compétences existantes, ce guide vous apportera les connaissances de base nécessaires pour exploiter tout le potentiel de votre équipement.
Introduction
Le système DELEM DA-52S est une référence dans le domaine du formage des métaux, offrant un contrôle précis et efficace pour la programmation des outils.

Appuyez sur cette touche pour la programmation des outils.
La première fois que cette touche est enfoncée, l’écran de programmation du poinçon apparaît. Pour passer à la programmation des matrices inférieures, appuyez à nouveau sur cette touche.
Programmation des poinçons
Dans le domaine de la programmation d’outils sur DELEM DA-52S, le réglage correct de vos poinçons est essentiel pour obtenir des pliages précis et prolonger la durée de vie des outils.
Bibliothèque de poinçons
La bibliothèque de poinçons du DELEM DA-52S permet aux opérateurs de répertorier et de gérer efficacement jusqu’à 30 outils de poinçonnage, ce qui est essentiel pour rationaliser les flux de travail et garantir une utilisation efficace des outils. Se familiariser avec cette bibliothèque est crucial pour une programmation efficace des outils sur DELEM DA-52S.
Étape 1 : Accéder à la bibliothèque de poinçons
La programmation des poinçons commence en appuyant sur la touche des outils du DELEM DA-52S. Utilisez les touches fléchées gauche/droite pour parcourir la bibliothèque et afficher les poinçons existants ou sélectionner un emplacement d’outil non programmé, indiqué par un astérisque (*) .

Étape 2 : Ajouter des poinçons
Pour ajouter un nouveau poinçon, saisissez ses spécifications, telles que le type, la largeur et l’angle. Une saisie précise de ces paramètres permet au DELEM DA-52S de les appliquer efficacement pendant le fonctionnement.
Maîtriser la bibliothèque de poinçons dans la programmation d’outils du DELEM DA-52S peut améliorer considérablement votre productivité, en apportant à la fois précision et longévité à vos opérations de machine.

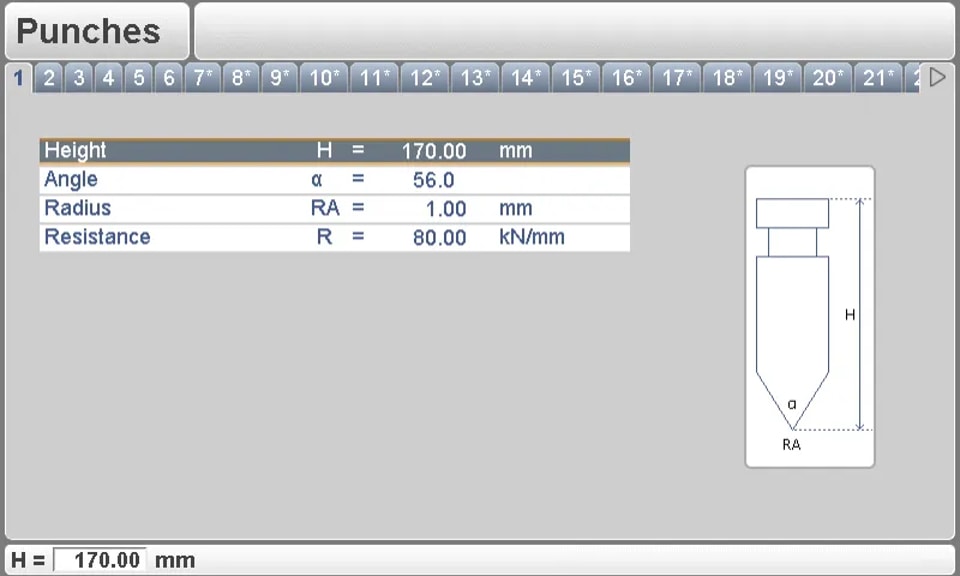

Paramètres du poinçon
Pour des performances optimales de la programmation d’outils du DELEM DA-52S, une saisie précise et un réglage fin des paramètres du poinçon sont essentiels.
Paramètres clés :
l Hauteur (H) :Critique pour le calcul de la profondeur de pliage. Assurez une saisie précise pour un pliage exact.
l Angle (a) :Déterminez et réglez l’angle de la pointe du poinçon pour obtenir le résultat de pliage souhaité.
l Rayon (RA) :Bien qu’il soit utilisé comme critère de sélection, veillez à ce qu’il corresponde aux exigences de l’application.
l Résistance (R) :Réglez la force maximale admissible (en kN/mm) afin d’éviter toute surcharge et tout dommage.
Étapes d’optimisation :
l Ajustement du matériau :Affinez les réglages pour s’adapter aux différents types de matériaux et obtenir des résultats constants.
l Compensation d’épaisseur :Ajustez en fonction des variations d’épaisseur afin de maintenir la précision et la qualité.
En suivant ces directives, vous améliorez l’efficacité et la durée de vie de vos poinçons, tout en obtenant un formage des métaux précis et fiable avec le système DELEM DA-52S.
Programmation des matrices inférieures
La bonne programmation des matrices inférieures est tout aussi importante que celle des poinçons, car elles travaillent de concert pour réaliser des plis précis dans la pièce. Se familiariser avec la programmation d’outils du DELEM DA-52S pour les matrices inférieures améliorera votre efficacité d’usinage et votre précision.
Bibliothèque de matrices
La bibliothèque de matrices est un autre élément fondamental de la programmation d’outils du DELEM DA-52S. Elle offre un moyen structuré de gérer et de rappeler les informations sur les matrices. Elle vous permet de stocker et d’organiser jusqu’à 30 matrices, offrant ainsi une base de données complète pour vos outils.
Étape 1 : Naviguer dans la bibliothèque de matrices
La programmation des matrices démarre en appuyant sur la touche des outils.

Étape 2 : Ajouter et enregistrer des matrices
Lors de l’ajout d’une nouvelle matrice, saisissez toutes les spécifications pertinentes, notamment la largeur en V, l’angle et la hauteur de la matrice. Des données précises garantissent une production constante.

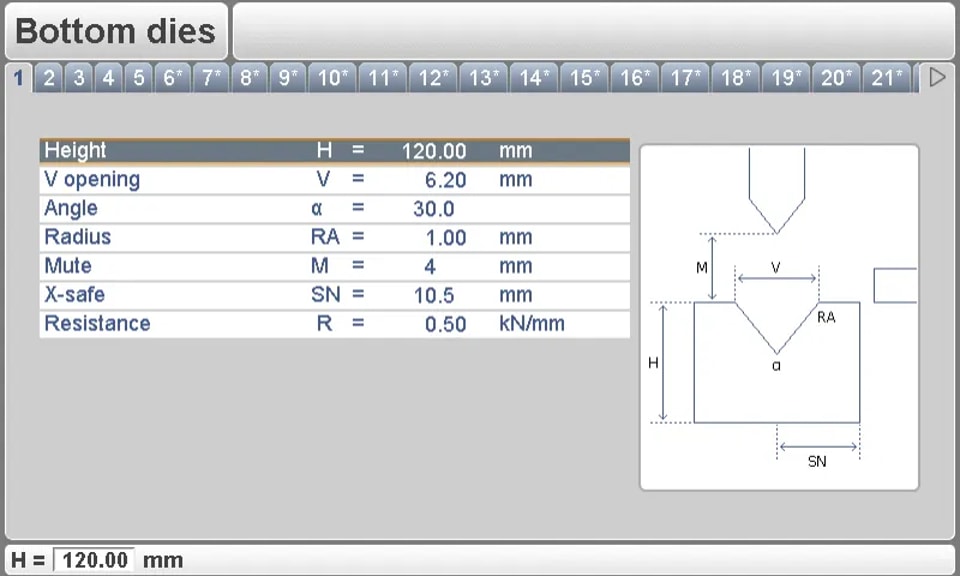

Paramètres de la matrice
Le réglage fin des paramètres de la matrice optimise les opérations de pliage et aide à éviter des pertes de matière coûteuses.
Hauteur (H) :Influence la profondeur du pli ; assurez une saisie précise.

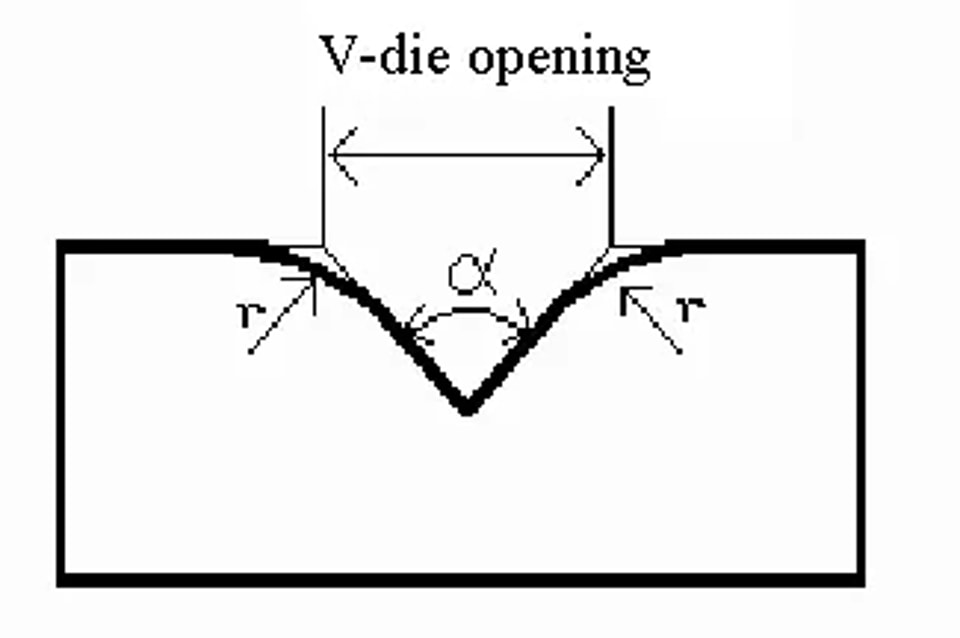

Ouverture en V (W) :Distance entre les lignes de contact ; essentielle pour la précision du pli.

Angle (α) :Détermine la forme du pli ; à adapter aux exigences du projet.
Rayon (RA) :Influence la courbure ; à sélectionner en fonction du pli souhaité.
Morte (M) :Distance de changement de vitesse ; à optimiser pour un fonctionnement fluide.

X-safe (SN):Zone de sécurité calculée (valeur minimale de l’axe X), utilisée dans le cas où un axe R est monté. Elle permet d’éviter toute collision entre les doigts et la matrice. La valeur minimale indiquée est calculée automatiquement à partir des dimensions de la matrice comme suit :
l X-SAFE = FS + ½ V, où :
l FS = partie plate à l’arrière de la rainure en V
l V = valeur d’ouverture
Dans cette formule, une petite marge de sécurité supplémentaire (0,5 mm) a également été ajoutée.
Résistance (R) :Force maximale en kN/mm ; à maintenir dans des limites de sécurité.
En maîtrisant ces éléments de la programmation des outils DELEM DA-52S — grâce à une bonne compréhension de la gestion du poinçon et de la matrice — vous pouvez améliorer la productivité et la précision dans votre atelier, et obtenir de meilleurs résultats à chaque utilisation.
Conclusion
La maîtrise de la programmation des outils DELEM DA-52S passe par plusieurs étapes clés : comprendre l’interface, définir et gérer les outils avec précision, personnaliser les paramètres d’outillage, ainsi que mettre à jour et entretenir régulièrement le système. Ensemble, ces éléments permettent aux opérateurs d’optimiser les performances de la machine, en garantissant à la fois précision et efficacité dans les processus d’usinage.
Pour exploiter pleinement le potentiel de votre DELEM DA-52S, il est essentiel de suivre scrupuleusement les étapes indiquées. Une configuration correcte et un apprentissage continu jouent un rôle clé dans l’amélioration des capacités de la machine. Si vous avez des questions ou besoin d’une assistance supplémentaire, n’hésitez pas à contacter l’équipe de JUGAO CNC MACHINE. Pour des ressources plus détaillées et un accompagnement complémentaire, nous vous invitons à consulter notre documentation et notre bibliothèque de guides disponibles sur notre site web.
