Comment optimiser les réglages de commande d’une cintreuse de tubes ?

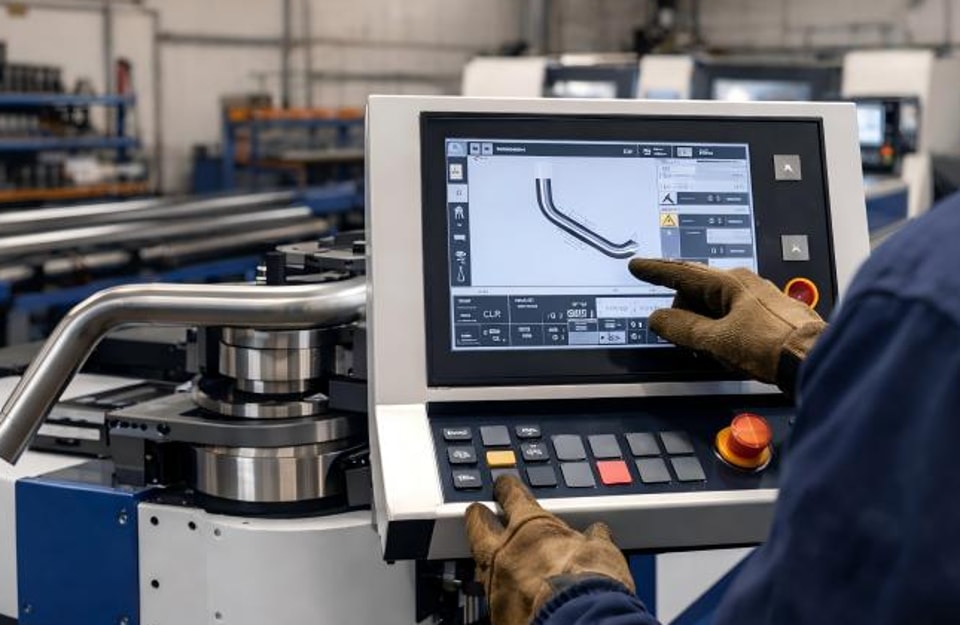

Les réglages de commande d’une cintreuse de tubes, pour faire simple, constituent un ensemble d’ordres d’action donnés à la machine. Sa manière de se déplacer, sa vitesse et son point d’arrêt sont tous déterminés par ces paramètres. Pourtant, j’ai vu de nombreuses usines acheter l’équipement, régler les paramètres une seule fois, puis ne plus jamais y toucher. Résultat : les tubes cintrés sont irréguliers, et l’on pense à tort que le problème vient de la machine elle-même.

En réalité, les réglages de commande ne sont pas statiques ; ils doivent être ajustés en fonction du matériau, du diamètre du tube, de l’épaisseur de paroi et même de la température ambiante. Ci-dessous, j’ai résumé quelques points clés à garder à l’esprit pendant la phase de réglage.

Tout d’abord, assurez-vous que les paramètres de base sont corrects.

Les paramètres de base du cintrage des tubes sont la première chose à confirmer : diamètre du tube, épaisseur de paroi, rayon de cintrage et type de matériau.—Ces quatre valeurs​​déterminent directement le calcul de la compensation du retour élastique et de la force de cintrage. Si elles sont saisies de façon incorrecte, même le système de commande le plus intelligent ne pourra pas calculer des valeurs de compensation précises, et l’angle de cintrage obtenu sera probablement incorrect.

Lors d’un changement de matériau, il faut être particulièrement attentif. L’acier au carbone et l’acier inoxydable présentent des valeurs de retour élastique nettement différentes, et l’aluminium comme le cuivre ont des propriétés différentes. Un même ensemble de paramètres appliqué à des matériaux différents peut produire des résultats totalement différents.

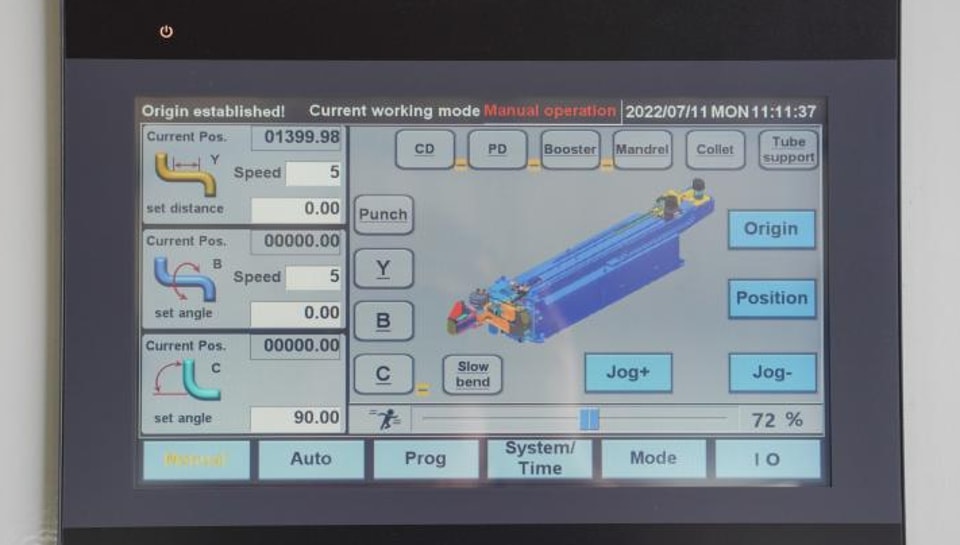

La longueur d’avance et le contrôle de la rotation doivent être correctement calibrés.

La précision dimensionnelle des raccords de tube à plusieurs cintrages dépend en grande partie de la précision de la longueur d’avance et de l’angle de rotation. Si le retour de l’encodeur est imprécis, ou si la résolution du système servo n’est pas assez fine, l’erreur peut passer inaperçue au premier cintrage, mais elle deviendra importante avec l’accumulation des erreurs au troisième et au quatrième cintrage.

La vitesse d’avance et les courbes d’accélération/décélération méritent elles aussi un réglage soigné. Trop rapide, le tube risque de glisser ; trop lente, la productivité en souffrira. Trouver le bon équilibre permettra au système de fonctionner plus en douceur.

L’importance du réglage de la vitesse de cintrage est souvent sous-estimée.

Une vitesse trop élevée empêche le matériau de se déformer uniformément, ce qui peut provoquer des plis ou une déformation de la section du tube. Une vitesse trop faible, tout en garantissant une qualité stable, réduit le volume de production. En général, je commence par une vitesse plus faible pour les essais de cintrage, puis je l’augmente progressivement jusqu’au point critique où apparaissent des défauts de qualité, avant de la réduire légèrement pour conserver une marge de sécurité.

La courbe d’accélération est tout aussi importante. Une entrée progressive dans le mouvement de cintrage est très différente d’un démarrage brusque ; ce dernier exerce un impact plus important sur la matrice et, à long terme, réduit sa durée de vie.

Le réglage de l’angle et la compensation du retour élastique sont des étapes incontournables du cintrage de tubes.

Le réglage de l’angle doit être effectué chaque fois que le matériau ou le diamètre du tube change. La méthode consiste à cintrer un tube échantillon, à mesurer l’angle réel à l’aide d’un rapporteur d’angle, puis à ajuster la valeur de compensation du retour élastique dans le système de commande jusqu’à ce que l’angle réel corresponde à l’angle défini.

Cette étape ne peut pas être ignorée, ni basée sur des suppositions. Différents lots de matériaux peuvent présenter des valeurs de retour élastique différentes ; une mesure réelle après chaque changement de matériau est bien plus fiable que des estimations approximatives.

La synchronisation multiaxe est essentielle à la qualité des cintrages complexes de tubes.

Pour les raccords de tube complexes nécessitant plusieurs cintrages et rotations, la coordination entre les différents axes est cruciale. Si l’axe de cintrage se met en mouvement avant que l’axe de rotation ne soit en position, ou si les courbes d’accélération/décélération de l’axe d’avance ne correspondent pas à celles des autres axes, le tube cintré peut présenter des rayures de surface ou des écarts dimensionnels.

Vérifier la cohérence des temps de réponse de chaque axe et confirmer la coordination des signaux de commande sont des détails essentiels qui influent directement sur la qualité du produit final.

Problèmes courants et pistes de dépannage

**Angles irréguliers :** Vérifiez la précision de la valeur de compensation du retour élastique et des paramètres matériau. Recalibrez l’angle si nécessaire.

**Alarmes intermittentes :** Cela peut être lié à des réglages d’accélération trop élevés ou à des limites de paramètres inappropriées. Essayez de réduire la vitesse de mouvement de manière adaptée.

**Faible répétabilité :** Vérifiez le retour de l’encodeur et le jeu mécanique. Une dérive de la longueur d’avance ou un désalignement de rotation peut provoquer ce problème.

Quelques habitudes pour garder des réglages stables :

Chaque fois que vous changez de matériau ou de moule, passez en revue les paramètres clés. N’attendez pas l’apparition d’un problème pour y penser.

Sauvegardez les paramètres validés. En cas de réinitialisation du système ou de mise à jour logicielle, vous pourrez les restaurer directement.

Investir dans la formation des opérateurs en vaut la peine. Si les opérateurs comprennent la signification des paramètres et la logique de leurs réglages, ils peuvent gérer sur place les petits incidents sans attendre l’intervention du service de maintenance.

En définitive, le réglage du système de commande d’une cintreuse de tubes n’est pas une opération ponctuelle ; c’est un processus dynamique qui exige des ajustements continus en fonction des conditions réelles. Un réglage correct des paramètres permet d’obtenir des tubes aux angles précis, aux dimensions stables et à la bonne qualité de surface, tout en réduisant naturellement le taux de rebut. Si vous avez déjà rencontré en production des variations de qualité dues à des problèmes de réglage, n’hésitez pas à partager la manière dont vous les avez diagnostiquées et résolues.
