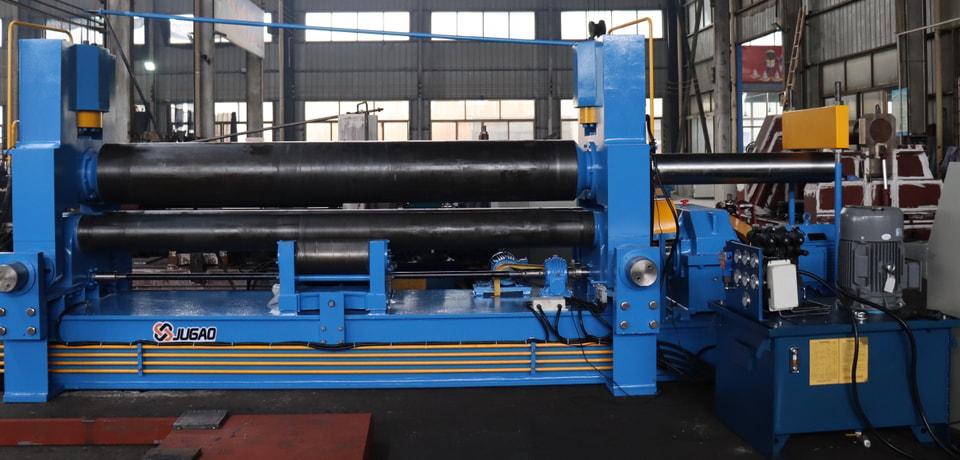

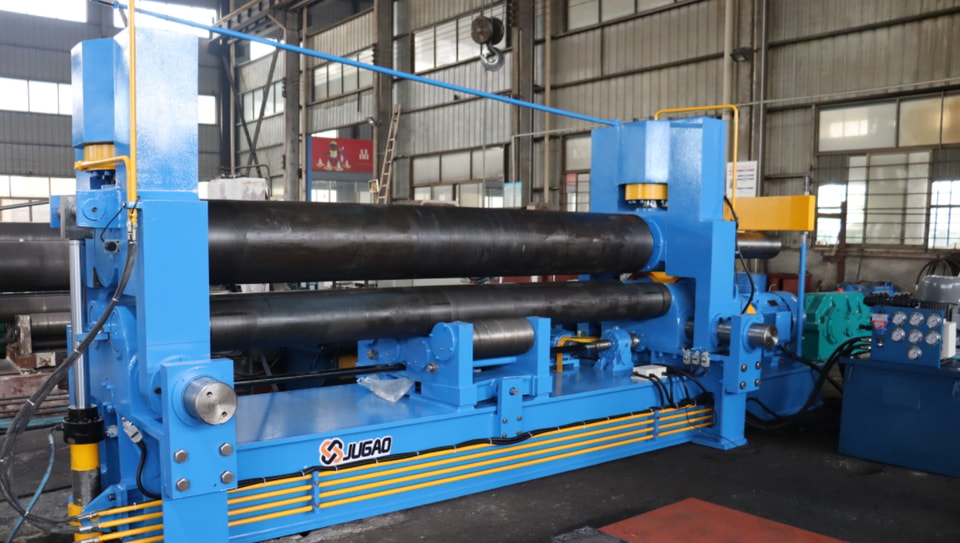

Points clés à considérer lors de l’achat d’une cintreuse de tôles universelle à rouleau supérieur

Lors de l’achat d’une cintreuse de tôles universelle à rouleau supérieur, voici quelques points clés à prendre en compte :

I. Points liés à la capacité de traitement

Épaisseur et largeur maximales de tôle

Ce sont des paramètres fondamentaux. L’épaisseur maximale de tôle détermine l’épaisseur maximale de tôle que la machine de roulage peut traiter. Par exemple, si vos besoins de production impliquent fréquemment le roulage de plaques d’acier de 10 mm d’épaisseur, vous devrez choisir une machine de roulage dont l’épaisseur maximale admissible est de 10 mm ou plus. La largeur maximale de tôle est également essentielle, car elle limite la largeur maximale de la tôle pouvant être traitée. Lors de l’achat, vous devez déterminer la machine de roulage appropriée en fonction de la plage réelle des dimensions de tôle que vous allez traiter.

Par ailleurs, il est important de noter que les performances d’une machine de roulage peuvent être affectées à l’approche de l’épaisseur et de la largeur maximales de tôle ; par exemple, la précision de roulage peut diminuer. Il est donc préférable de prévoir une certaine marge lors du choix de la machine afin de s’adapter à d’éventuelles évolutions futures des besoins de production.

Rayon minimal de roulage de tôle

Le rayon minimal de roulage de tôle reflète le rayon de cintrage le plus serré que la machine de roulage peut atteindre. Selon la conception du produit, certaines applications peuvent imposer des exigences strictes concernant ce rayon minimal. Par exemple, lors de la fabrication de récipients cylindriques, un rayon de roulage plus petit est nécessaire pour obtenir un produit compact. Il est donc crucial de vérifier si le rayon minimal de la cintreuse de tôles répond aux exigences de conception du produit. En outre, un rayon minimal plus faible signifie généralement également de meilleures performances et une précision plus élevée de la machine de roulage.

II. Points clés liés à la précision

Précision de roulage

Cela comprend des indicateurs de précision tels que la rectitude et la rondeur de la tôle. Une cintreuse de tôles de haute précision garantit que la tôle roulée répond à des normes de qualité produit strictes. Par exemple, dans le domaine aéronautique, pour certains composants en tôle métallique, les exigences en matière de rondeur et de rectitude sont extrêmement élevées, et la précision de roulage de la machine doit respecter la plage de tolérance correspondante.

De nombreux facteurs influencent la précision de roulage, tels que la précision des rouleaux, la conception structurelle de la machine et le système de commande. Lors de l’achat, vous pouvez consulter le manuel des paramètres techniques de l’équipement ou demander au fabricant des valeurs spécifiques​​et les méthodes d’essai de la précision de roulage. Vous pouvez également visiter des cas d’application réels de l’équipement afin d’évaluer sa précision.

Précision de positionnement

La précision de positionnement du rouleau supérieur a également un impact important sur la qualité et l’efficacité de la tôle roulée. Un positionnement précis permet un contrôle plus exact de la position de départ et des paramètres à chaque passe. Dans les cintreuses de tôles hautement automatisées, divers procédés de roulage complexes, tels que le roulage segmenté et le roulage à diamètre variable, peuvent être réalisés grâce à un système de positionnement précis. Lors de l’achat, il est important de connaître le type de système de positionnement utilisé (par exemple, positionnement par codeur, positionnement laser) ainsi que son niveau de précision.

III. Points clés de la structure de l’équipement et de ses composants

Qualité et matériau des rouleaux

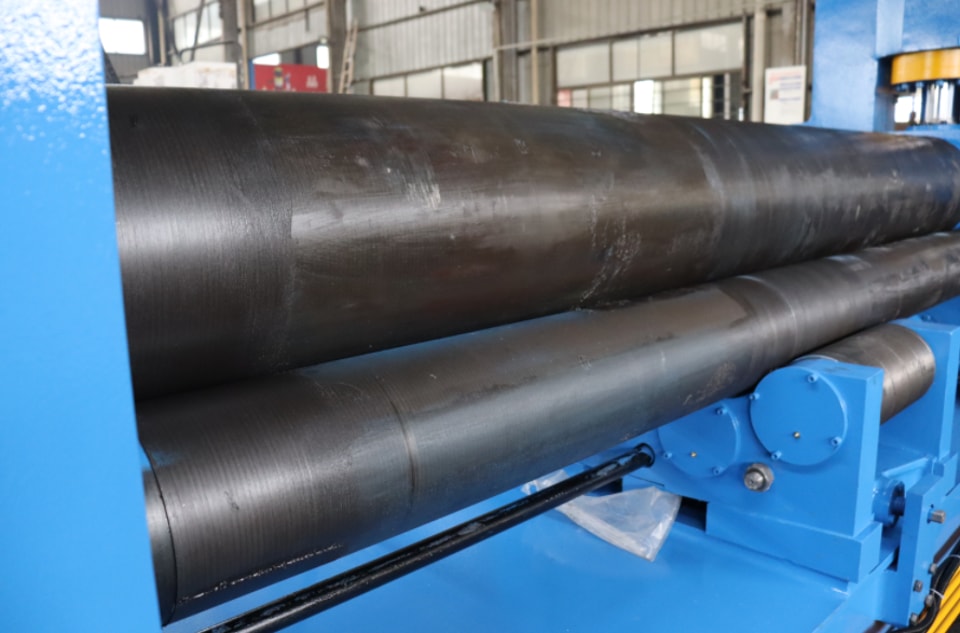

Les rouleaux supérieur et inférieur sont des composants essentiels d’une cintreuse de tôles. La qualité des rouleaux influence directement le résultat du roulage et la durée de vie de l’équipement. Des rouleaux de haute qualité doivent présenter une bonne rigidité et une dureté de surface élevée. Par exemple, des rouleaux en acier allié, après un traitement thermique approprié, offrent une dureté de surface élevée, ce qui empêche la tôle de rayer la surface du rouleau pendant le roulage et leur permet de supporter une pression plus élevée sans se déformer.

Il faut également prêter attention au diamètre et à la longueur des rouleaux. Un diamètre plus important permet une répartition plus uniforme de la pression sur la tôle pendant le processus de roulage, ce qui est bénéfique pour améliorer la qualité de roulage. La longueur des rouleaux doit correspondre à la largeur maximale de roulage afin de garantir un roulage uniforme sur toute la largeur de la tôle.

Stabilité de la structure de la machine

La structure de la cintreuse de tôles doit offrir une stabilité suffisante. Pendant le processus de roulage, la machine doit supporter une pression importante. Si la structure de la machine est instable, cela entraînera une baisse de la précision de roulage et pourra même endommager l’équipement. Le bâti de la machine adopte généralement une structure soudée ou moulée. Les structures soudées permettent de réduire les coûts tout en garantissant la résistance, tandis que les structures moulées offrent des performances globales plus stables mais peuvent être plus coûteuses. Lors de l’achat, la stabilité de la structure de la machine doit être évaluée en fonction des besoins réels et du budget, par exemple en vérifiant des détails tels que l’épaisseur du matériau et la conception des nervures de renfort.

IV. Points clés du système de commande

Niveau d’automatisation

Le degré d’automatisation des systèmes de commande des cintreuses de tôles modernes varie considérablement. Les machines de roulage hautement automatisées peuvent réaliser des fonctions telles que l’alimentation automatique, le roulage automatique, la mesure automatique et le contrôle des paramètres de roulage. Par exemple, sur de grandes lignes de production industrielles, les cintreuses de tôles automatisées peuvent être reliées à d’autres équipements (tels que des machines de découpe de tôle et des équipements de soudage) afin d’automatiser l’ensemble du processus de production. Pour les utilisateurs ayant de grands volumes de production et des spécifications de produits relativement uniformes, les cintreuses de tôles hautement automatisées peuvent améliorer considérablement l’efficacité de production et la qualité des produits.

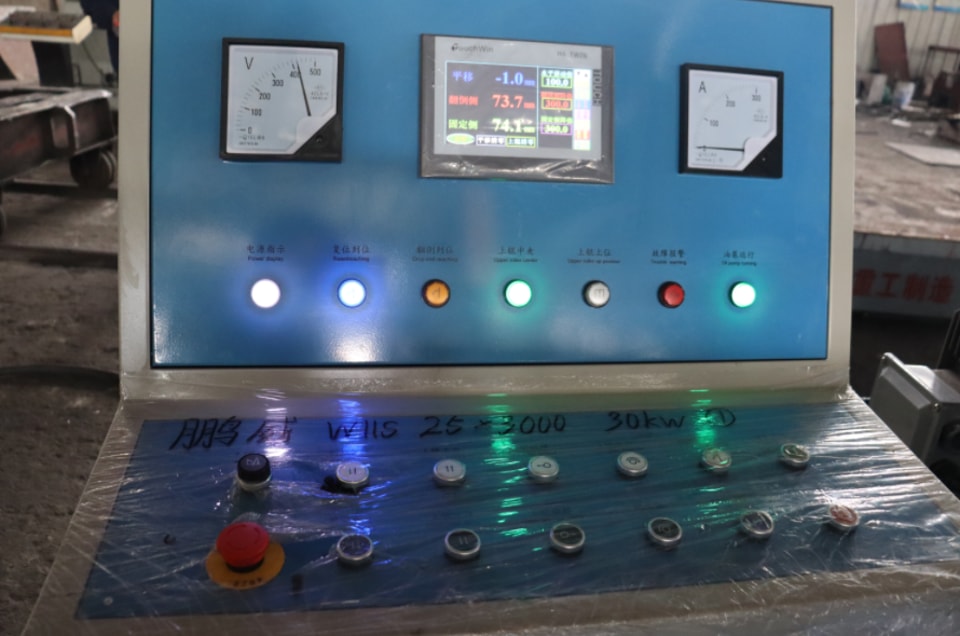

Le système de commande automatisé comprend également une interface homme-machine (IHM). Une IHM conviviale permet aux opérateurs de régler facilement les paramètres et de diagnostiquer les pannes. Lors de l’achat, il est conseillé de tester réellement le système de commande de l’équipement afin d’évaluer sa facilité d’utilisation et son intuitivité.

Précision de commande

La précision du système de commande joue un rôle crucial dans la qualité du roulage des tôles. Elle permet de contrôler avec exactitude des paramètres tels que la vitesse et la pression des rouleaux. Par exemple, lors du roulage de tôles fines de haute précision, un contrôle précis de la vitesse de descente et de la pression du rouleau supérieur est nécessaire pour éviter les plis ou les fissures dans la tôle. Lors de l’achat, il est essentiel de comprendre l’algorithme de commande, le mécanisme de rétroaction et la précision de commande atteignable du système.

V. Principales fonctions de sécurité

Dispositifs de protection de sécurité

Les cintreuses de tôles sont des machines de grande taille, et certains risques de sécurité existent pendant l’utilisation. Un ensemble complet de dispositifs de protection doit être prévu, tels que des boutons d’arrêt d’urgence, des garde-corps et des barrières immatérielles. Les boutons d’arrêt d’urgence doivent être répartis en plusieurs endroits sur l’équipement afin que les opérateurs puissent arrêter rapidement la machine en cas d’urgence. Les garde-corps empêchent les opérateurs d’entrer accidentellement en contact avec les parties mobiles lorsque l’équipement fonctionne, et les barrières immatérielles arrêtent automatiquement l’équipement lorsqu’une personne s’approche de la zone dangereuse, évitant ainsi les accidents corporels.

Dans le même temps, il convient de vérifier la qualité et la fiabilité des dispositifs de protection, par exemple si les garde-corps sont suffisamment robustes et si les barrières immatérielles réagissent assez rapidement.

Procédures de sécurité et support de formation

Les fabricants réputés de cintreuses de tôles fournissent des manuels détaillés de consignes de sécurité et peuvent proposer des services de formation à l’utilisation de l’équipement. Lors de l’achat, renseignez-vous auprès du fabricant pour savoir s’il dispose d’un système complet de formation aux procédures de sécurité, comprenant le contenu, la durée et les modalités de formation. Ce n’est qu’au moyen d’une formation rigoureuse et d’une bonne maîtrise des procédures de sécurité que les opérateurs peuvent garantir un fonctionnement sûr et efficace de la cintreuse de tôles.
