Outils et accessoires courants pour machines à plier : un guide technique complet

Les presses plieuses sont essentielles dans la fabrication métallique, car elles permettent le pliage précis des tôles et d’autres matériaux. Pour obtenir des performances optimales, divers outils et accessoires sont utilisés avec ces machines. Ce document présente en détail les outils et accessoires de presse plieuse les plus couramment utilisés, leurs fonctions et les bonnes pratiques d’utilisation.

Outils essentiels pour presse plieuse

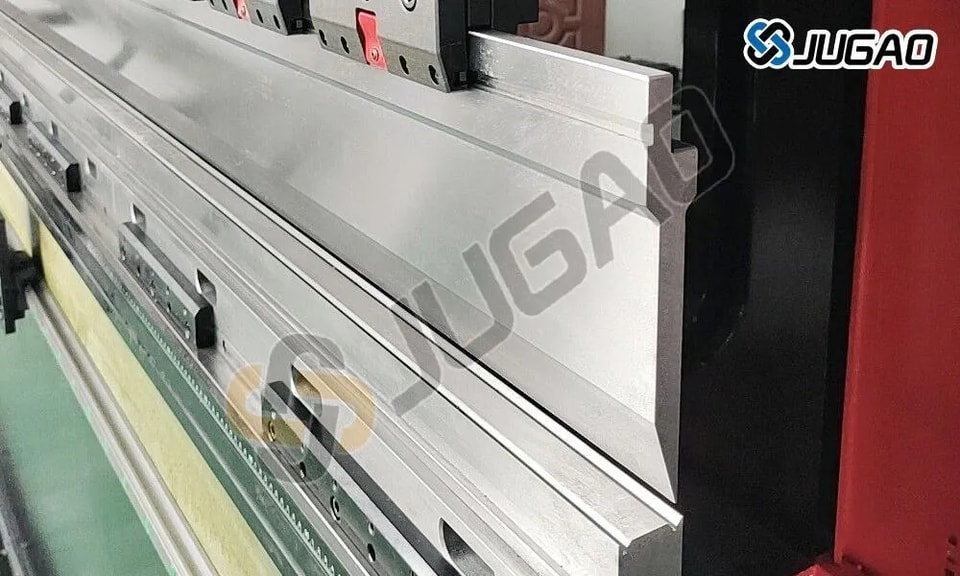

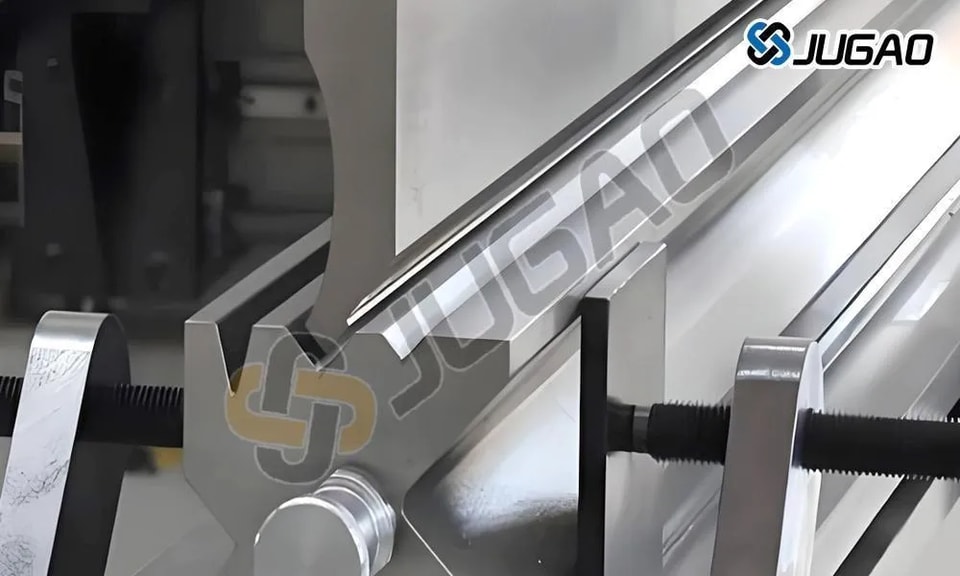

1. Matrices de presse plieuse (ensembles d’outillage)

Les matrices de presse plieuse sont essentielles pour former les tôles selon les formes souhaitées. Elles se composent de :

l Poinçon (matrice supérieure) : L’élément mâle qui applique la force sur la pièce à usiner.

l Matrice (matrice inférieure) : L’élément femelle qui donne sa forme au métal.

Types courants de matrices :

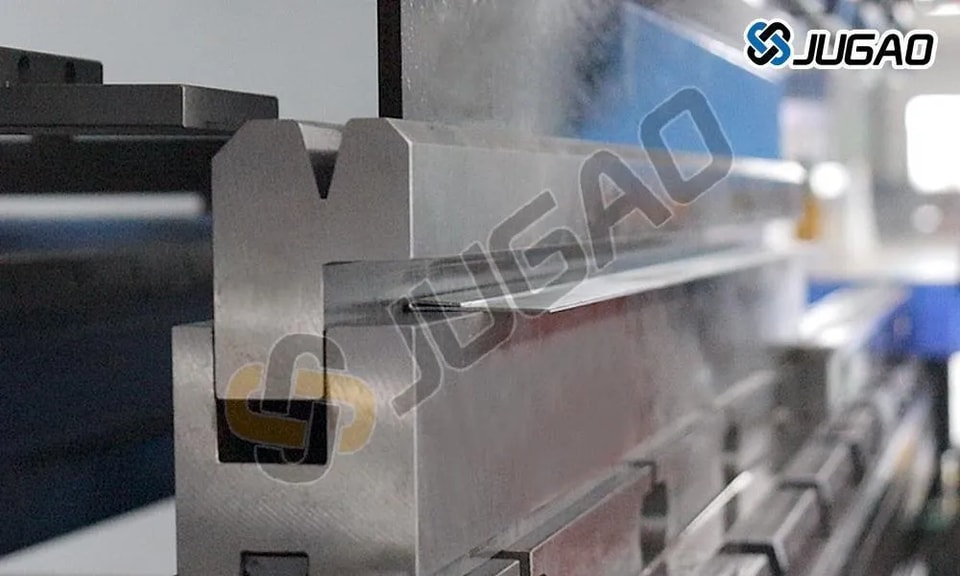

l Matrices en V : Utilisées pour les pliages standard (par exemple, des angles de 90°).

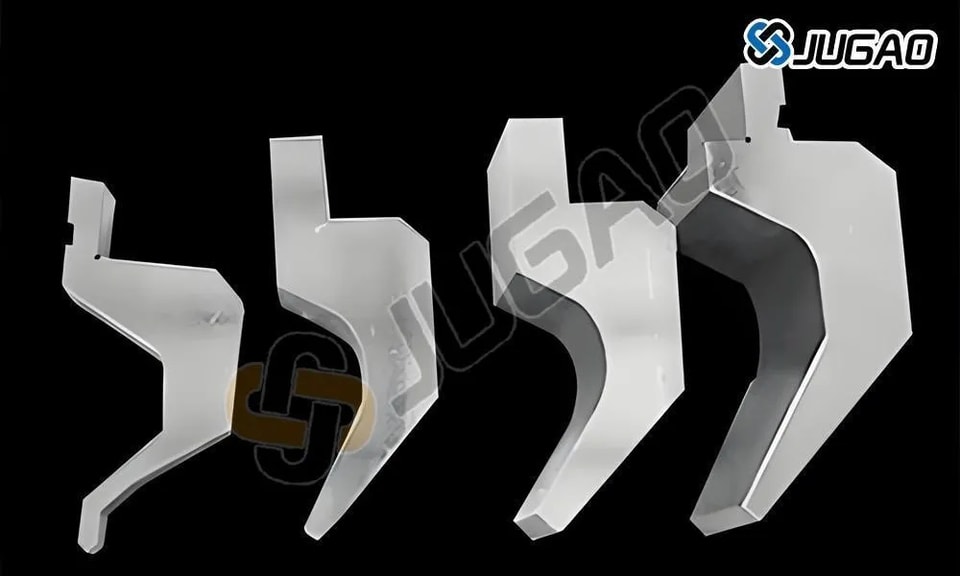

l Matrices col de cygne : Permettent de réaliser de grands retours de pli.

l Matrices à angle aigu : Pour des pliages plus fermés que 90°.

l Matrices de pliage à rebord : Créent des bords repliés pour des joints renforcés.

l Matrices à rayon : Pour des pliages arrondis plutôt que des angles vifs.

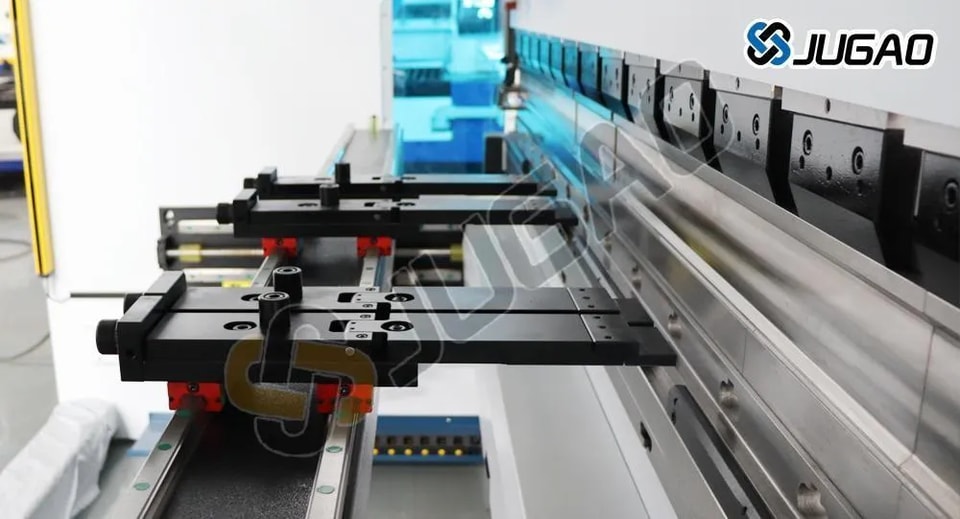

2.  Butées arrière

Les butées arrière assurent un positionnement précis de la pièce avant le pliage. Les butées arrière modernes commandées par CNC améliorent la précision et la répétabilité.

3.  Systèmes de bombage

Pour compenser la déformation de la presse plieuse, les systèmes de bombage (manuels ou automatiques) ajustent la table afin de maintenir une force de pliage uniforme sur toute la longueur de la pièce.

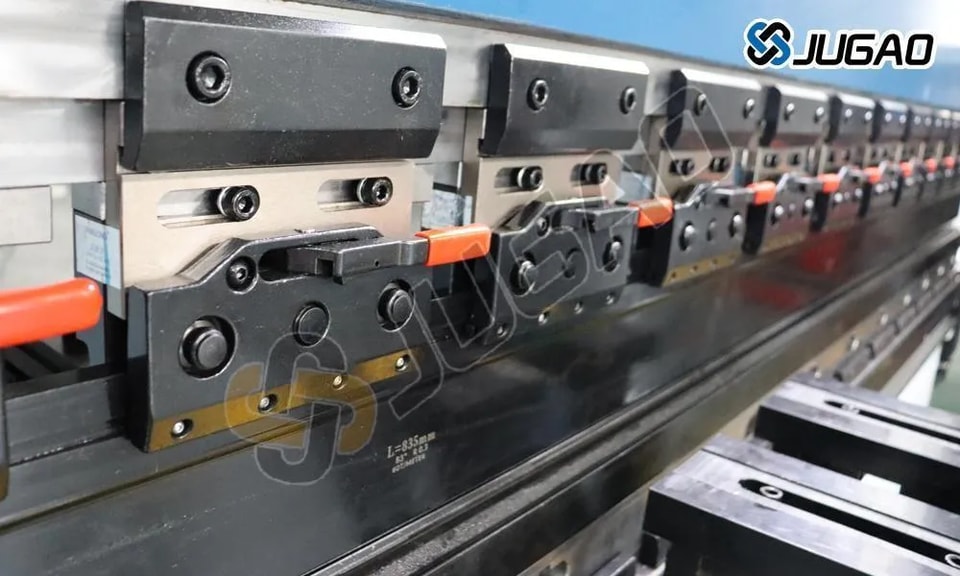

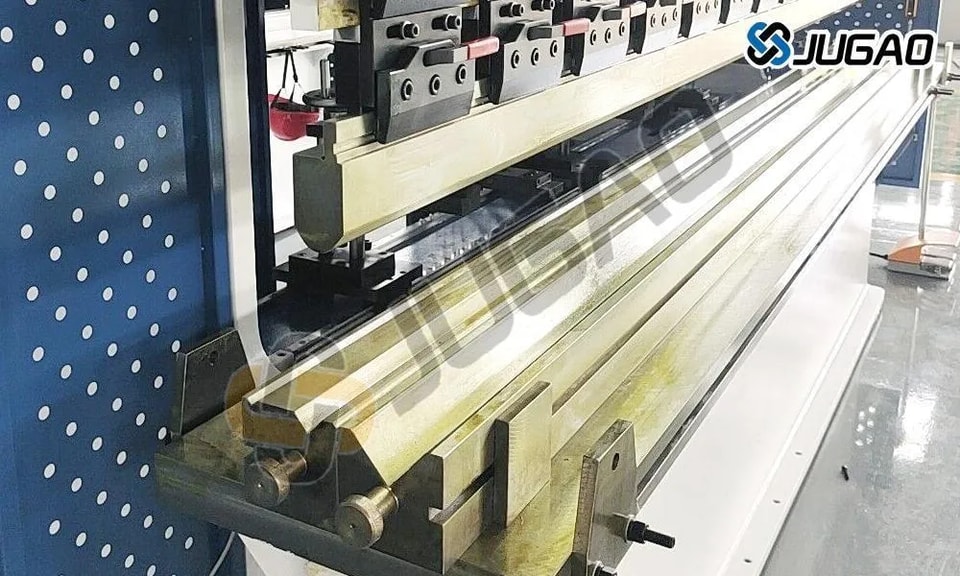

4. Porte-outils et brides

Ils maintiennent le poinçon et la matrice en place, garantissant la stabilité pendant le fonctionnement. Les systèmes à changement rapide permettent des remplacements de matrices plus rapides.

Accessoires clés pour presse plieuse

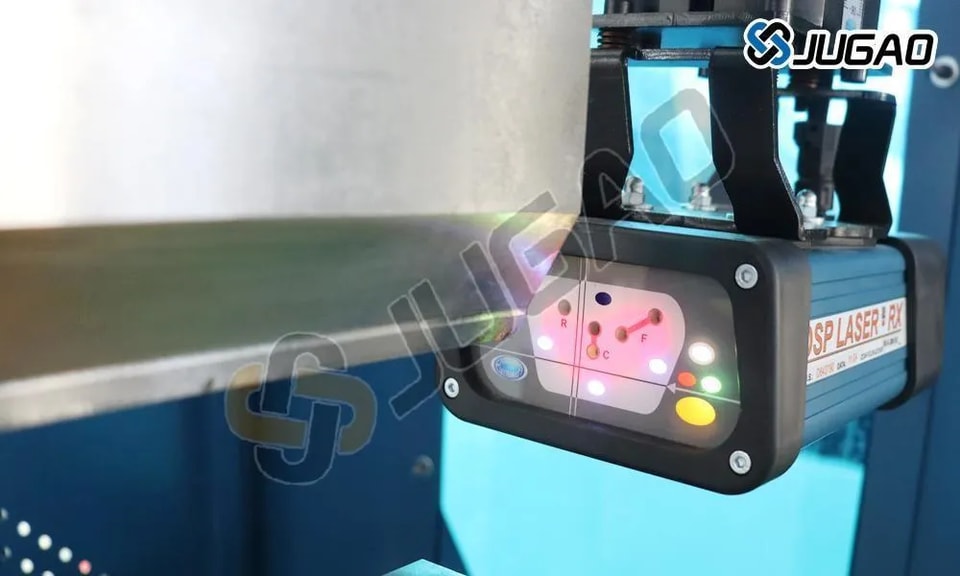

1. Protections de doigts et systèmes laser de sécurité

Préviennent les blessures de l’opérateur en détectant la présence des mains à proximité de la zone de pliage.

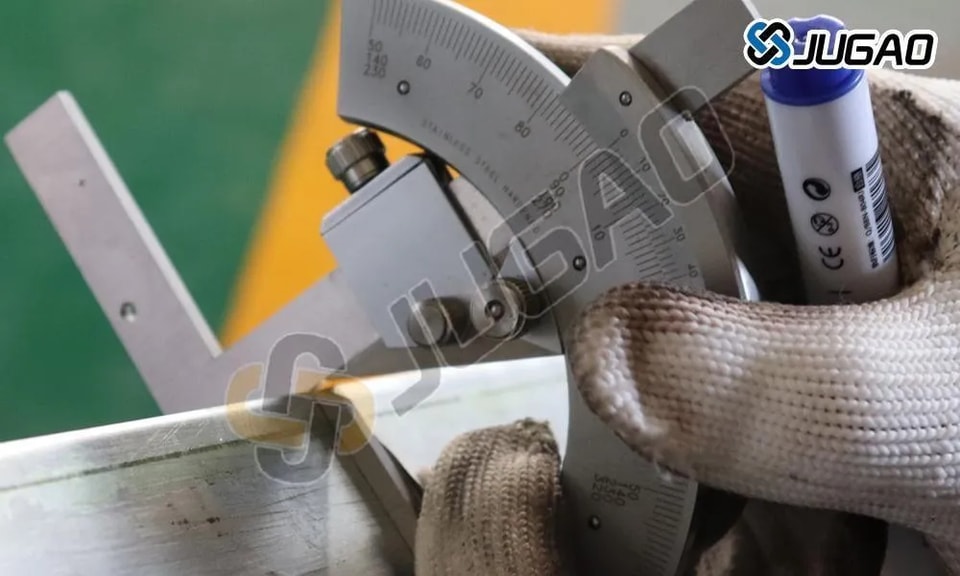

2. Appareils de mesure d’angle

l Rapporteurs numériques : Mesurent les angles de pliage avec une grande précision.

l Capteurs d’angle (intégrés CNC) : Fournissent un retour en temps réel pour des ajustements automatisés.

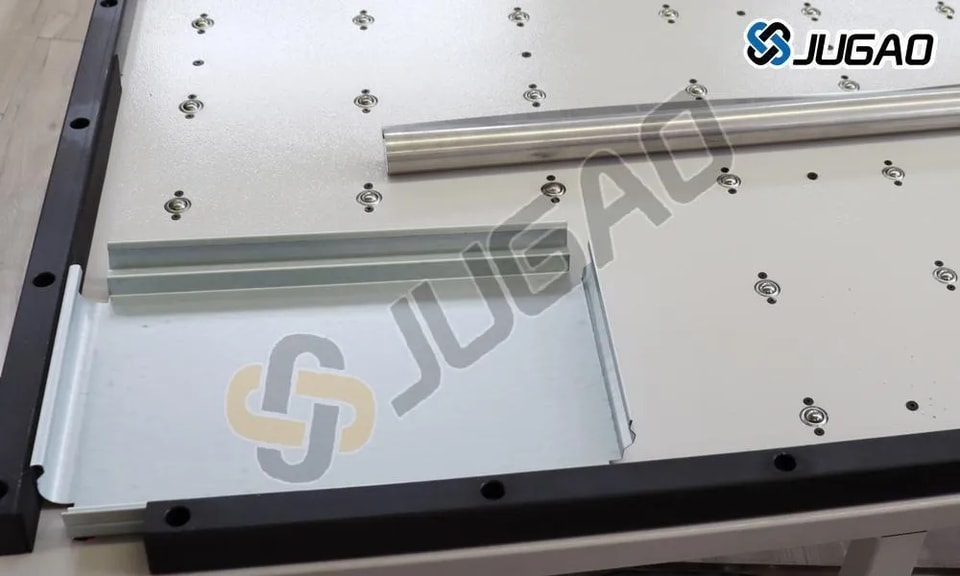

3. Supports et élévateurs de tôle

Aide à manipuler des tôles lourdes ou de grande taille, réduisant la fatigue de l’opérateur.

4. Systèmes de commande hydraulique et CNC

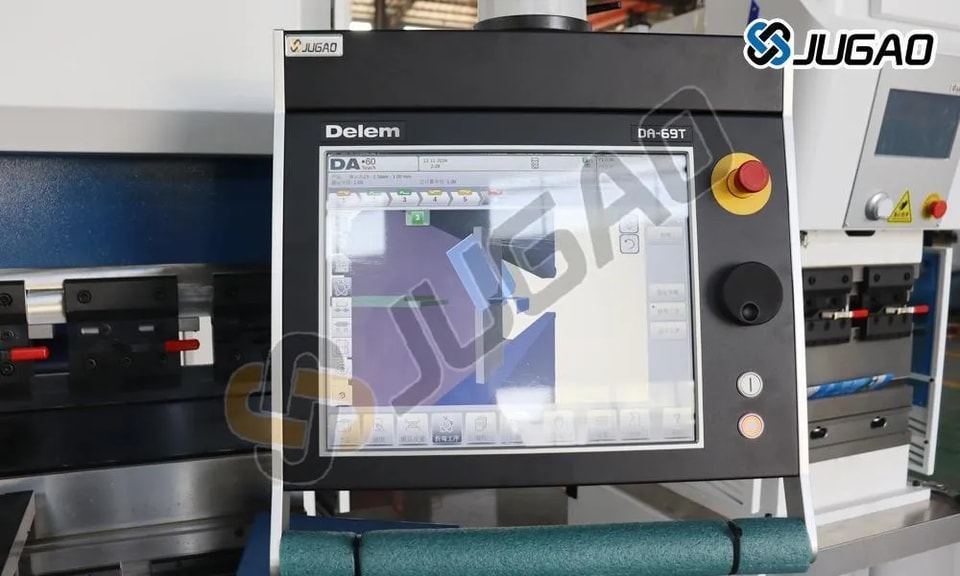

l Contrôleurs CNC :Programment et automatisent les séquences de pliage.

l Systèmes de pression hydraulique :Assurent une application constante de la force

5. Projecteurs de ligne de pliage laser ou à LED

Projettent un repère visible sur la pièce, améliorant la précision de l’alignement.

6. Enceintes de réduction du bruit

Réduisent le bruit sur le lieu de travail lors des opérations de pliage.

Critères de sélection des outils et accessoires de pliage

Lors du choix des outils et accessoires, tenez compte de :

l Épaisseur et type de matériau(acier, aluminium, etc.)

l Exigences en matière d’angle et de rayon de pliage

l Compatibilité avec la machine(tonnage, longueur de la table)

l Volume de production(grands volumes vs commandes sur mesure)

l Besoins en automatisation(CNC vs fonctionnement manuel)

Entretien et bonnes pratiques

l Inspection régulière :Vérifiez l’usure, les fissures ou un mauvais alignement des matrices.

l Lubrification appropriée :Réduit les frottements et prolonge la durée de vie des outils.

l Rangement correct :Organisez les outils pour éviter tout dommage.

l Formation des opérateurs :Garantit une utilisation sûre et efficace des accessoires.

Conclusion

La sélection et l’utilisation appropriées des outils et accessoires de presse plieuse ont un impact significatif sur la précision, l’efficacité et la sécurité dans la transformation des métaux. En comprenant les différents types de matrices, de jauges et de systèmes d’assistance, les fabricants peuvent optimiser leurs opérations de pliage pour obtenir des résultats supérieurs.
