Relation entre le rayon de pliage de tôle et l’épaisseur de la tôle

Le rayon de pliage de la tôle est une valeur requise sur les plans de tôlerie, et il est difficile de déterminer sa valeur réelle lors du traitement. En fait, ce rayon de pliage de la tôle est lié à l’épaisseur du matériau, à la pression de la presse plieuse et à la largeur de la rainure de la matrice de pliage. Quelle est la relation exacte ? Étudions-la aujourd’hui :

D’après l’expérience acquise dans le traitement réel de la tôle : lorsque l’épaisseur de la tôle n’est généralement pas supérieure à 6 mm, le rayon intérieur de pliage de la tôle peut être directement utilisé comme rayon de pliage.

Lorsque l’épaisseur de la tôle est supérieure à 6 mm et inférieure à 12 mm, le rayon intérieur de pliage est généralement de 1,25 à 1,5 fois l’épaisseur de la tôle. Lorsque l’épaisseur de la tôle n’est pas inférieure à 12 mm, le rayon intérieur de pliage est généralement de 2 à 3 fois l’épaisseur de la tôle.

Lorsque le rayon de pliage est R=0,5, l’épaisseur générale de la tôle T est de 0,5 mm. Si l’on a besoin d’un rayon supérieur ou inférieur à l’épaisseur de la tôle, un outillage spécial est nécessaire pour l’usinage.

Lorsque le plan de la tôle exige un pliage à 90° et que le rayon de pliage est particulièrement faible, la tôle doit d’abord être rainurée, puis pliée. Des poinçons et matrices supérieurs et inférieurs spéciaux de la plieuse peuvent également être utilisés.

Le rayon de pliage de la tôle est lié à la taille de la rainure de la matrice inférieure de l’outillage de pliage.

Grâce à un grand nombre d’essais en tôlerie, il a été constaté que la largeur de la matrice inférieure de l’outillage de pliage entretient une certaine relation avec la taille du rayon de pliage. Par exemple : pour une tôle de 1,0 mm pliée avec une rainure de 8 mm de largeur, le rayon de pliage obtenu est idéalement R1.

Si une rainure de 20 mm de largeur est utilisée pour le pliage, comme le poinçon supérieur descend pendant le pliage, la profondeur de la tôle étirée atteint un certain angle. On sait alors que la surface de la rainure de 20 mm de largeur est plus grande que celle de la rainure de 8 mm. Lors d’un pliage avec une largeur de 20 mm, la zone d’étirement augmente également, et l’angle R augmente aussi.

Par conséquent, lorsqu’un rayon de pliage de la tôle est requis et que l’outillage de la plieuse n’est pas endommagé, nous essayons d’utiliser une rainure étroite pour le pliage. Dans des conditions normales, il est recommandé de travailler selon le rapport standard entre l’épaisseur de la tôle et la largeur de la rainure de 1:8. Le rapport minimal ne peut pas être inférieur à 1:6 pour l’épaisseur de la tôle par rapport à la largeur de la rainure. Le pliage de tôle peut être légèrement plus petit, et ne peut pas être inférieur à 1:4 pour l’épaisseur de la tôle par rapport à la largeur de la rainure. Suggestion : si la résistance le permet, il est préférable d’utiliser la méthode consistant à rainurer d’abord puis à plier afin d’obtenir un petit rayon de pliage de la tôle.

Le rayon de pliage en tôlerie dépend de l’épaisseur du matériau et de la largeur de la rainure de pliage. La méthode simple, pratique et approximative est la suivante :

Lorsque l’épaisseur de la tôle n’est pas supérieure à 6 mm, le rayon intérieur de pliage de la tôle peut être directement utilisé comme valeur d’épaisseur lors du pliage. Lorsque l’épaisseur de la tôle est supérieure à 6 mm et inférieure à 12 mm, le rayon intérieur de pliage est généralement de 1,25 à 1,5 fois l’épaisseur de la tôle. Lorsque l’épaisseur de la tôle n’est pas inférieure à 12 mm, le rayon intérieur de pliage est généralement de 2 à 3 fois l’épaisseur de la tôle.

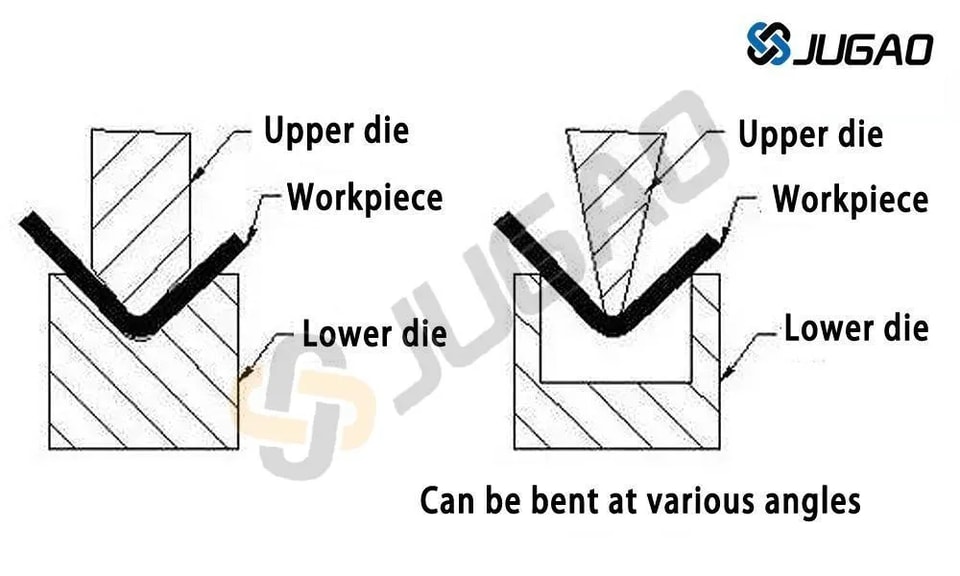

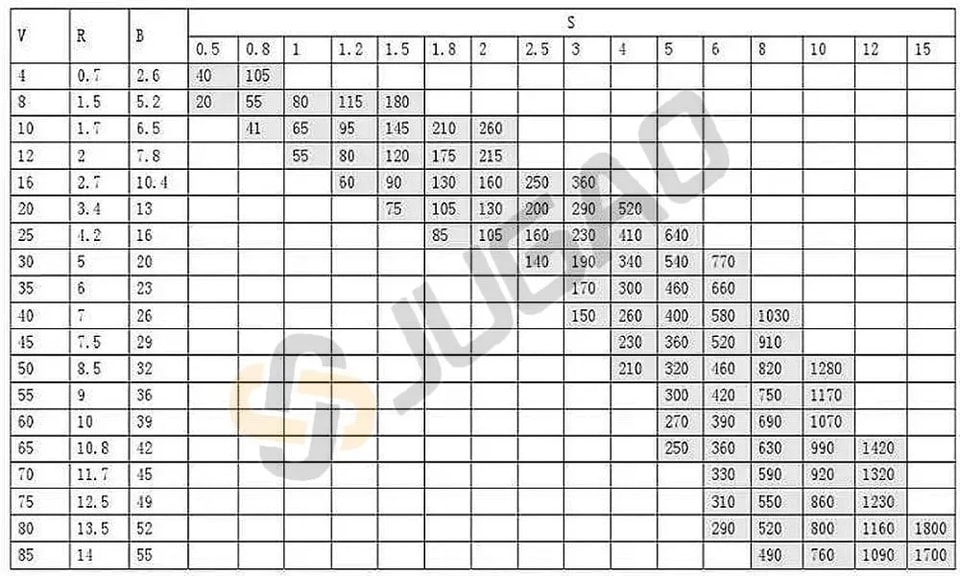

La figure ci-dessous est un tableau du rayon de pliage, de la pression et de la hauteur minimale de pliage fourni par le fabricant de la plieuse..

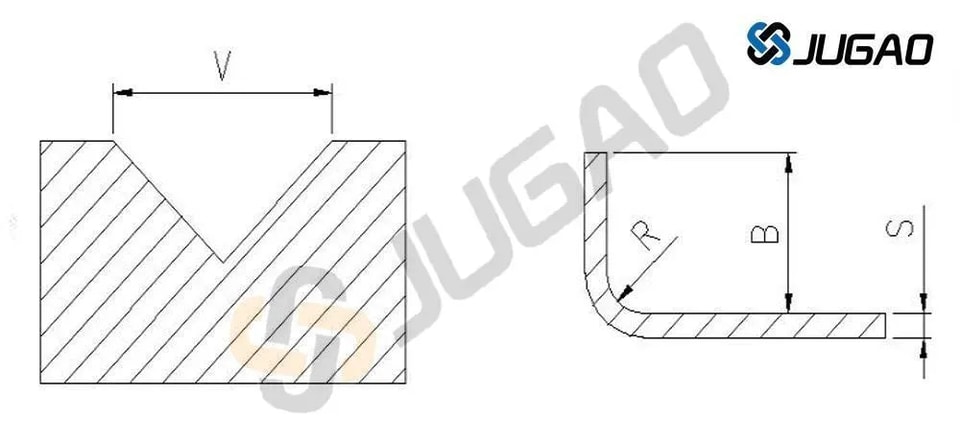

Largeur de rainure de pliage en V

Rayon de pliage R

Hauteur de pliage minimale B

Épaisseur de tôle S

Remarque : les données en gris dans le tableau correspondent à la pression P (kN/m) requise pour le pliage. La pression maximale de la plieuse est de 1700 kN. Les lames de pliage existantes V=12, 16, 25, 40, 50 correspondent à cinq spécifications. Veuillez vous référer à la lame existante et à la longueur de pliage pour déterminer le rayon de pliage afin de calculer avec précision la longueur développée du matériau.

Le rayon ci-dessus doit être déterminé afin de calculer avec précision la longueur développée du matériau.

La description ci-dessus concerne les paramètres de pression et la largeur de rainure de pliage d’une certaine plieuse. L’application pratique se calcule et s’utilise en fonction de la pression de la plieuse et de la rainure de pliage de votre propre atelier de transformation de tôle.
