Simplifier la programmation des outils avec le DELEM DA-53T

Le DELEM DA-53T redéfinit la programmation des outils en remplaçant la complexité par un processus intuitif et efficace. Cet article détaille comment son interface avancée et les fonctions intelligentes du système rationalisent la création de programmes, permettant aux opérateurs d’obtenir une précision et une productivité accrues avec moins d’efforts.

Conçu à la fois pour les experts CNC et pour les nouveaux utilisateurs des commandes de presse plieuse, le guide suivant montre comment le DA-53T optimise le flux de travail, réduit le temps de programmation et améliore l’efficacité globale des opérations de travail des métaux.

Introduction

Le système de commande DELEM DA-53T redéfinit la programmation des outils pour les applications de presse plieuse grâce à son interface intuitive et à ses capacités opérationnelles sophistiquées. Conçu pour une intégration fluide sur une large gamme de modèles de presse plieuse, il offre une précision exceptionnelle combinée à une remarquable facilité d’utilisation.

La programmation des outils constitue la base de la précision des performances d’une presse plieuse, garantissant une exécution exacte de chaque séquence de pliage. Le DELEM DA-53T transforme ce processus crucial en réduisant considérablement les exigences de configuration et en améliorant l’efficacité de la production. Grâce à son cadre technologique avancé, le système simplifie même les défis de programmation les plus complexes, établissant de nouvelles références en matière de productivité et d’excellence opérationnelle dans les environnements de fabrication modernes.

Poinçon rationalisé Programmation

Créer un nouveau poinçon

Le DELEM DA-53T simplifie la configuration d’un nouveau poinçon en offrant une interface intuitive pour une gestion facile des outils.

Pour ajouter un poinçon, il suffit d’aller dans l’onglet bibliothèque et d’appuyer sur « Nouveau ».

Programmez le poinçon en sélectionnant une forme — telle que Standard, Hem Bend, Air + Hem Bend ou Grand rayon — et attribuez-lui un identifiant unique, pouvant comporter jusqu’à 25 caractères alphanumériques.

Après avoir confirmé ces détails, passez à la saisie des dimensions de l’outil, qui varient selon la forme sélectionnée. Ce processus efficace réduit le temps de préparation et améliore la précision, faisant du DELEM DA-53T un atout précieux pour les opérations de presse plieuse.

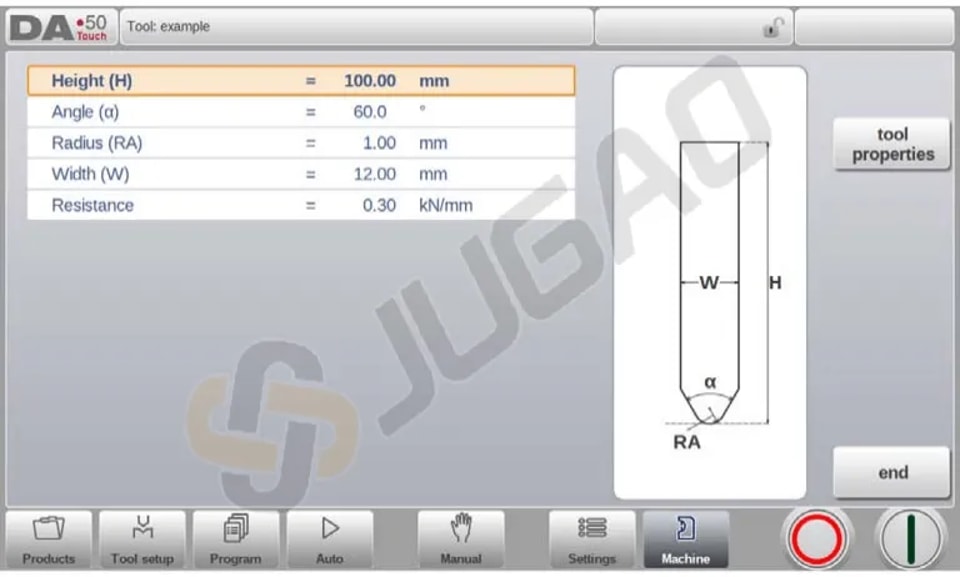

Configuration standard du poinçon

Le DELEM DA-53T simplifie la programmation des poinçons grâce à une interface intuitive pour le réglage standard des poinçons, garantissant des opérations de pliage précises. Voici comment programmer efficacement vos outils :

Hauteur: Réglez la hauteur de l’outil pour un calcul précis de la profondeur de pliage.

Angle et rayon: Définissez l’angle et le rayon de la pointe du poinçon. Utilisez-les comme rayon de pliage intérieur s’il dépasse les résultats du procédé.

Largeur et résistance: Saisissez la largeur de l’outil et la force admissible afin de garantir une utilisation correcte.

Orientation: Alignez le côté droit du poinçon avec la butée arrière ; assurez-vous que le point inférieur est aligné avec le centre de la presse plieuse pour plus de précision.

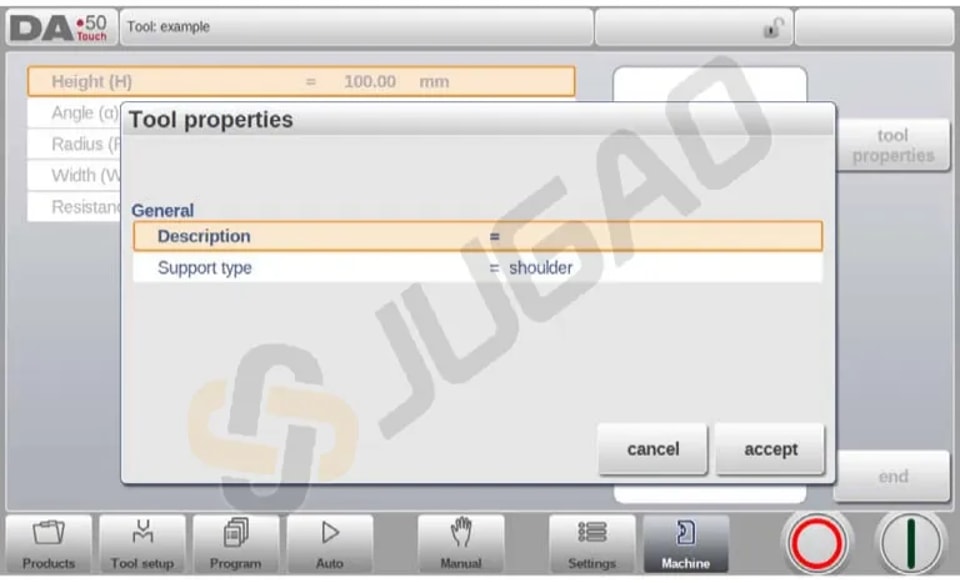

Propriétés de l’outil: Modifiez la description (25 caractères max.) pour faciliter l’identification dans la bibliothèque.

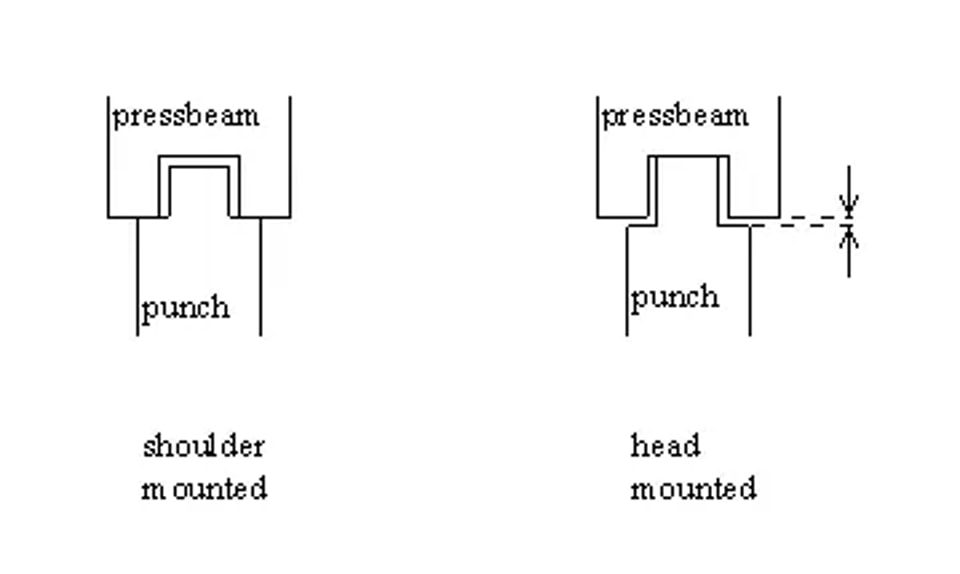

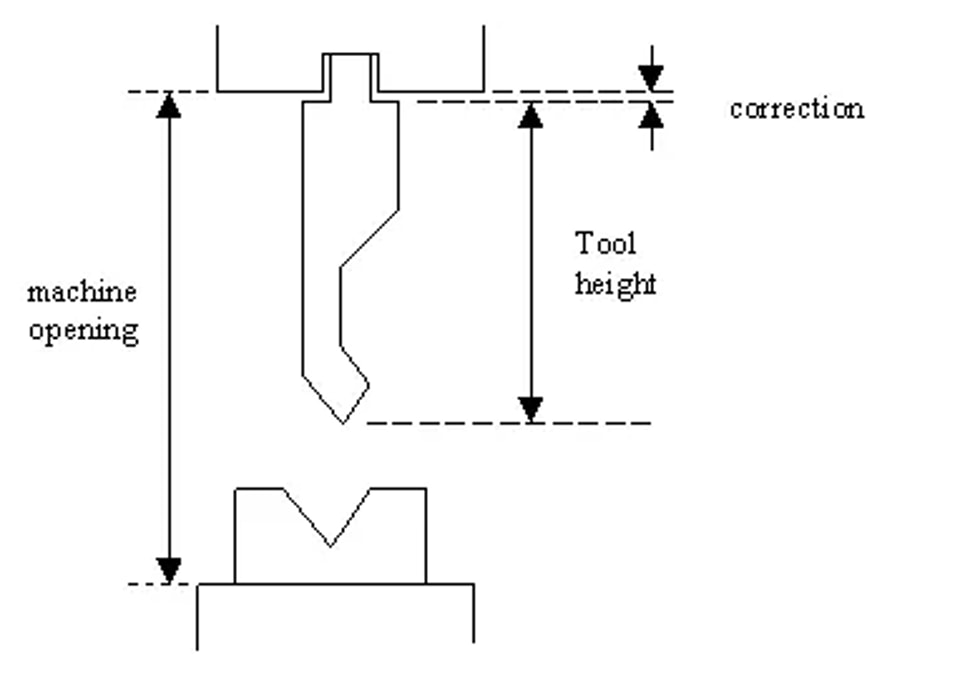

Type de support: Choisissez « montage en tête » ou « montage sur épaulement » pour corriger le positionnement de l’axe Y.

Si « montage sur épaulement » est choisi, la position de l’axe Y est calculée à partir de la hauteur standard de l’outil. C’est le réglage par défaut.

Si « montage en tête » est choisi, une correction est appliquée au calcul de l’axe Y.

Modifier le poinçon: Appuyez sur un outil dans la bibliothèque pour accéder à ses paramètres et les modifier.

Ce processus efficace du DELEM DA-53T simplifie le réglage des outils, garantissant des opérations de pliage précises et efficaces.

Poinçons spéciaux

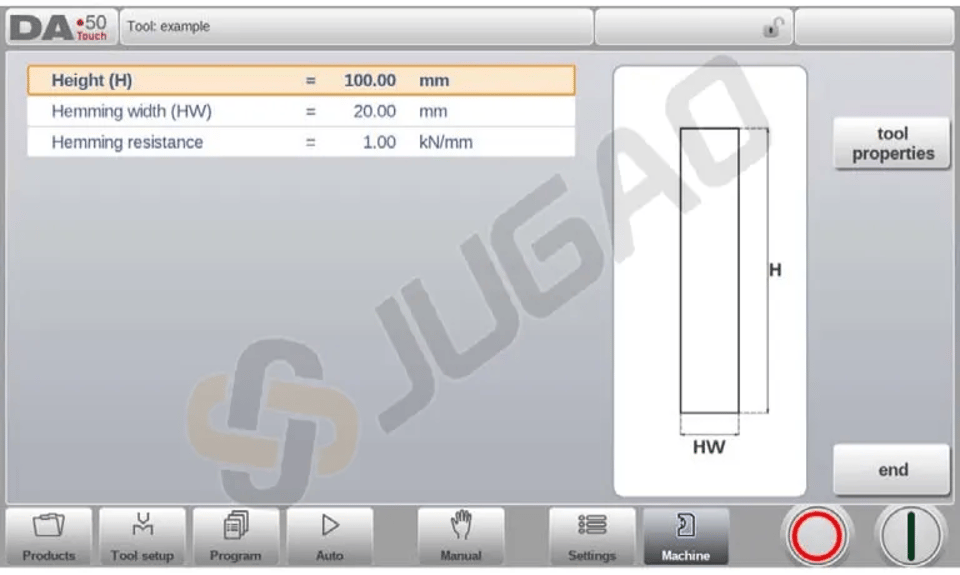

Programmation du poinçon pour pliage de bord replié

Le DELEM DA-53T simplifie la programmation du poinçon pour pliage de bord replié grâce à des paramètres d’entrée clairs :

1. Hauteur: Saisissez la hauteur totale de l’outil pour un calcul précis de la profondeur de pliage.

2. Largeur de pliage replié: Indiquez la largeur de l’outil pour une précision optimale du pliage replié.

3. Ouverture de chargement pour pliage replié: Réglez la position d’ouverture du poinçon en tenant compte du double de l’épaisseur de la tôle pour faciliter l’insertion du produit.

4. Résistance au pliage replié: Définissez la force maximale pendant le pliage replié afin de garantir la sécurité de l’outil.

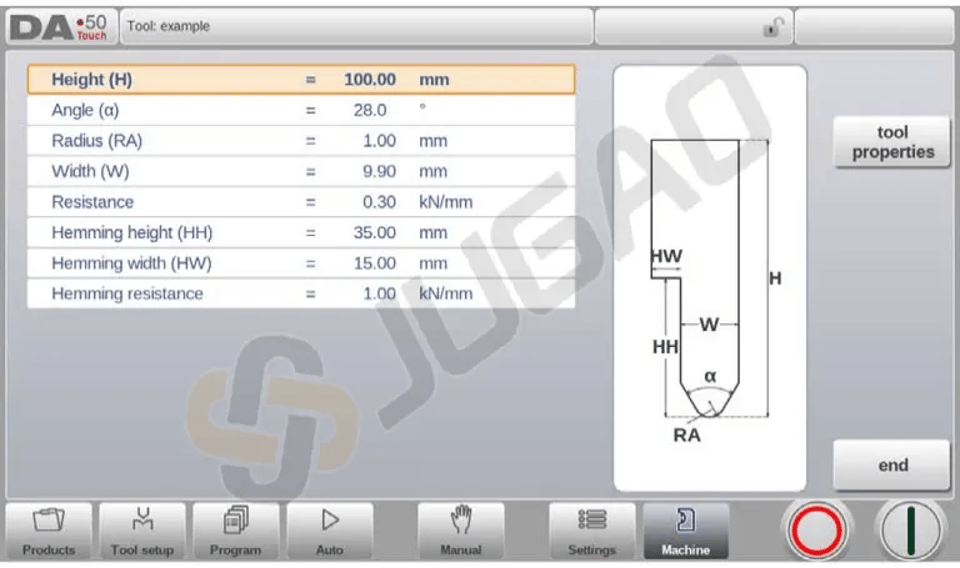

Poinçon pour pliage à l’air + pliage de bord replié

Le DELEM DA-53T simplifie la programmation du poinçon pour pliage à l’air + pliage de bord replié grâce à des étapes claires et précises :

1. Hauteur: Réglez la hauteur totale de l’outil pour un calcul précis de la profondeur de pliage.

2. Angle: Indiquez l’angle de la pointe du poinçon pour un pliage précis.

3. Rayon: Saisissez le rayon de la pointe du poinçon afin de déterminer le rayon de pliage intérieur.

4. Largeur: Saisissez la largeur de l’outil pour le programme.

5. Résistance: Définissez la force maximale admissible de l’outil.

6. Hauteur de pliage replié: Configurez la hauteur descendante du poinçon pour le pliage replié.

7. Largeur de pliage repliéRéglez la largeur du poinçon pour un positionnement correct du produit.

8. Ouverture de chargement pour pliage repliéProgrammez la position d’ouverture du poinçon en tenant compte d’une épaisseur de tôle doublée.

9. Résistance au pliage repliéIndiquez la force maximale lors du pliage écrasé.

Ces réglages simples améliorent la programmation des outils, garantissant précision et sécurité dans vos opérations.

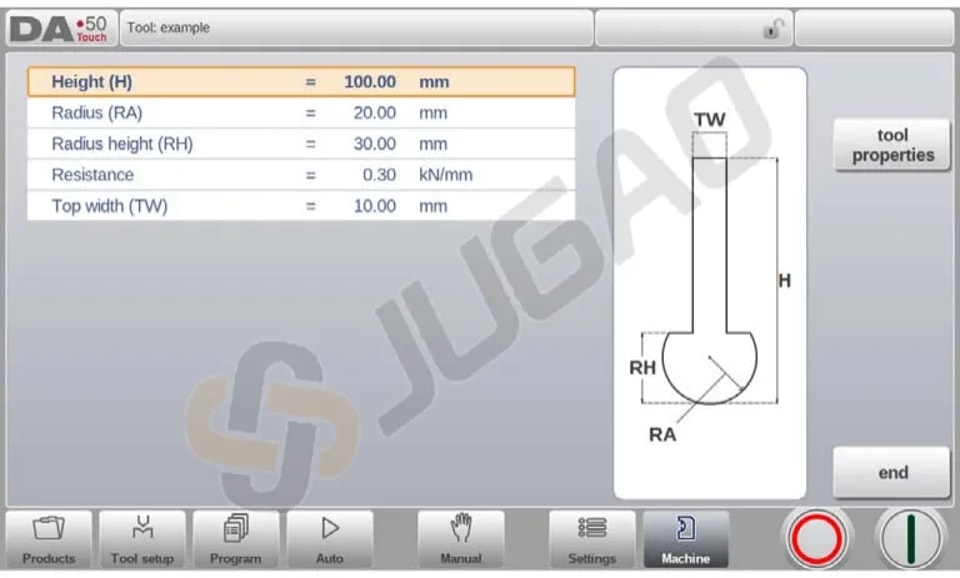

Poinçon à grand rayon

Le DELEM DA-53T simplifie la configuration des poinçons à grand rayon. Suivez ces étapes concises :

1. Définir la hauteur totaleSaisissez la hauteur totale de l’outil pour un calcul précis de la profondeur de pliage.

2. Saisir le rayon: Spécifiez le rayon de la pointe du poinçon afin de définir la courbure de l’outil.

3. Définir la hauteur du rayonSaisissez la hauteur de la partie à grand rayon de l’outil pour plus de précision dans les opérations de grande courbure.

4. Résistance maximaleAttribuez la force admissible afin de garantir la sécurité de l’outil.

5. Spécifier la largeur supérieure: Saisissez la largeur supérieure pour un alignement et un positionnement corrects.

Ces étapes dans l’interface DELEM DA-53T garantissent une programmation efficace et précise des outils pour les poinçons à grand rayon.

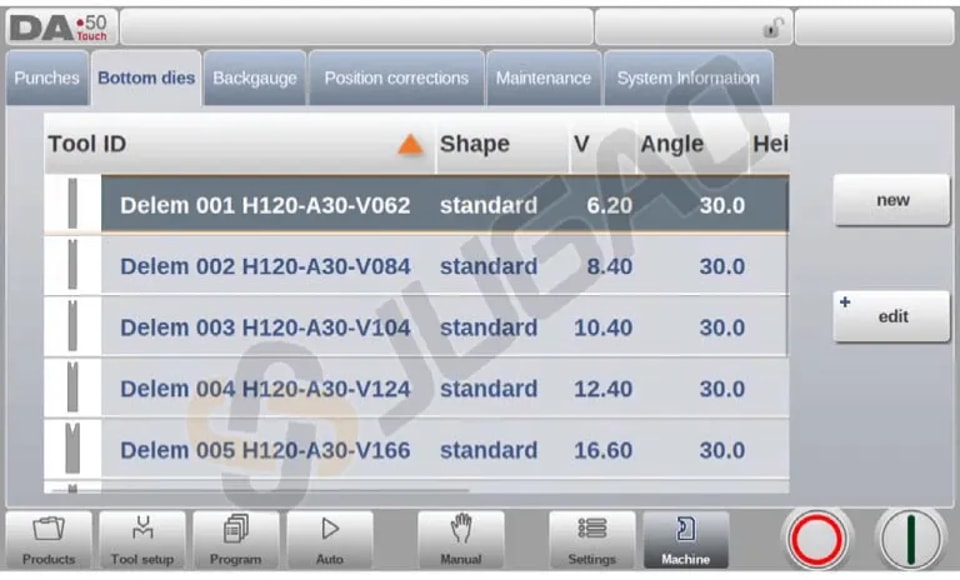

Configuration efficace de la matrice

Dans cet onglet, les matrices inférieures utilisées dans la machine peuvent être programmées. De nouvelles matrices peuvent être ajoutées ; les matrices existantes peuvent être modifiées, copiées, renommées et supprimées.

Création d’une nouvelle matrice

Pour créer une nouvelle matrice, appuyez sur Nouveau dans la bibliothèque. Le profil de la matrice peut être créé à l’aide des fonctions de programmation de la commande.

Voici comment créer une nouvelle configuration de matrice :

1. Programmer la forme et l’ID de la matrice

l Sélectionnez une forme de matrice de base : matrice standard, matrice de pliage écrasé, matrice de pliage écrasé intérieur ou matrice en U Air + pliage écrasé, selon l’action souhaitée (par exemple, pliage à l’air ou pliage écrasé).

l Attribuez un ID unique (jusqu’à 25 caractères alphanumériques) pour une identification facile.

2. Configuration de la forme

l Utilisez l’assistant pour programmer les détails de la forme en fonction du type de forme de base sélectionné.

3. Confirmer et configurer les données de l’outil

l Sélectionnez « Accepter » pour finaliser la configuration initiale.

l Saisissez les dimensions et les propriétés de l’outil comme demandé, celles-ci variant selon la forme choisie.

Ce processus concis améliore l’efficacité de la programmation des outils sur la plateforme DELEM DA-53T, en garantissant précision et facilité d’utilisation.

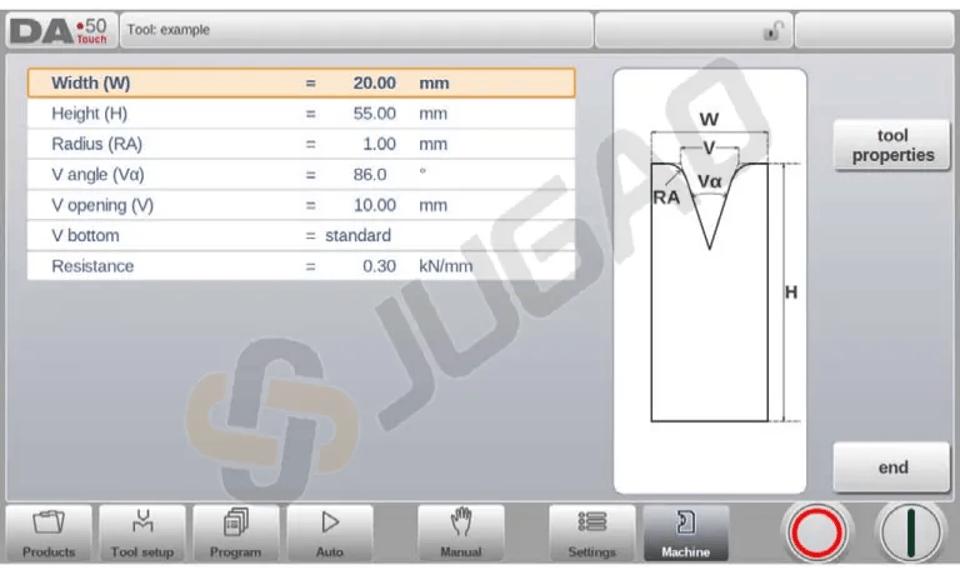

Configuration de la matrice standard

Le DELEM DA-53T offre une approche simplifiée et structurée de la configuration des outils grâce à son interface intuitive. Suivez ces étapes détaillées pour configurer une matrice standard :

1. Largeur: Saisissez la largeur de l’outil.

2. Hauteur: Saisissez la hauteur totale pour le calcul de la profondeur de pliage.

3. Rayon: Définissez le rayon d’arête de l’ouverture en V.

4. Angle en V: Indiquez l’angle de la matrice.

5. Ouverture en V: Saisissez la distance entre les lignes d’intersection de l’ouverture en V.

6. Fond en V: Choisissez le type de fond :

l Standard: Angle aigu.

l Arrondi: Utilisez « Rayon intérieur » pour un fond arrondi.

l Plat: Définissez avec « Largeur du fond ».

7. Résistance: Définissez la force maximale admissible de l’outil.

8. Orientation: Alignez le côté droit de la matrice comme butée arrière, en centrant l’ouverture en V sur la presse plieuse.

9. Propriétés de l’outil: Modifiez les données génériques et indiquez une description de 25 caractères.

10. Muet: Définissez la distance de masquage pour la hauteur de changement de vitesse.

11. Modifier la matrice: Touchez pour modifier un outil existant de la bibliothèque à l’aide des outils de programmation.

Ces étapes garantissent une saisie et une configuration précises, améliorant la précision de vos opérations de presse plieuse avec le DELEM DA-53T.

Matrices spéciales

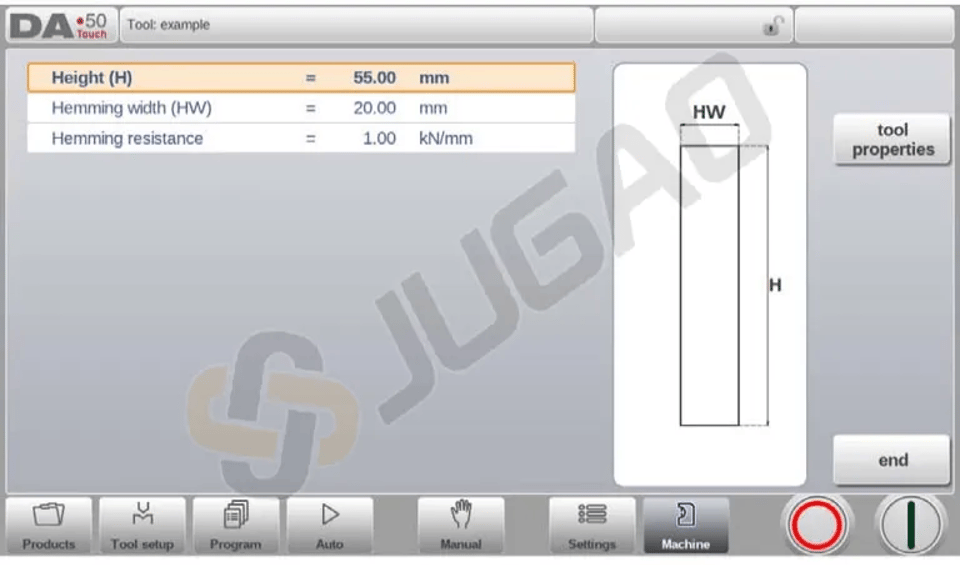

Matrice de pliage à ourlet

l Hauteur: La hauteur totale de l’outil. Important : cette valeur de hauteur sera utilisée dans le calcul de la profondeur de pliage.

l Largeur de l’ourlet: La largeur de l’outil à programmer.

l Résistance à l’ourlet: Force maximale admissible sur l’outil pendant l’opération d’ourlet.

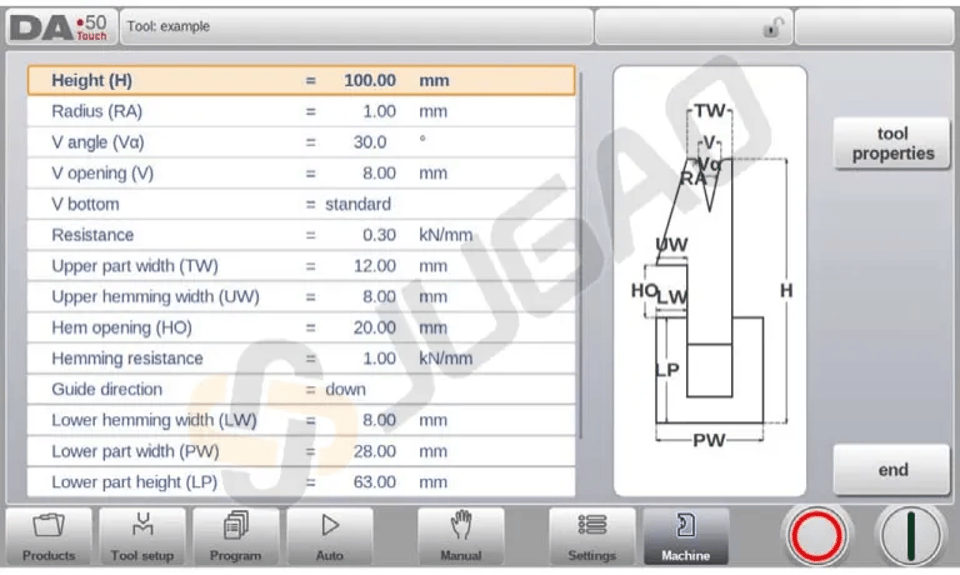

Matrice de pliage à ourlet intérieure

1. Saisir les dimensions de l’outil:

² Hauteur: Saisissez la hauteur totale pour le calcul de la profondeur de pliage.

² Rayon: Indiquez le rayon de bord de l’ouverture en V.

² Angle en V: Définissez l’angle de la matrice.

² Ouverture en V: Saisissez la largeur de l’ouverture en V.

2. Sélectionner le type de fond en V:

² Standard: Choisissez pour un angle aigu.

² Arrondi: Saisissez « Rayon intérieur » pour un fond arrondi.

² Plat: Indiquez « Largeur du fond » pour un fond plat.

3. Définir les niveaux de résistance:

² Résistance: Définissez la force maximale de l’outil.

² Résistance au pliage replié: Indiquez la force pour les opérations d’ourlet.

4. Configurer les largeurs de matrice:

² Largeur de la partie supérieure: Saisissez la largeur du segment supérieur.

² Largeur de l’ourlet supérieurSpécifiez la largeur du segment de repliage.

² Largeur de la partie inférieure: Définissez la largeur du segment inférieur.

5. Définir les paramètres de repliage:

² Type de matrice de repliage intérieure:

 Ouvert par ressort: Pour un démarrage assisté par ressort.

 Ouvert et verrouillé: Pour une position haute verrouillée.

 Normalement fermé: Pour une activation en position basse.

² Ouverture de repliage: Saisissez la hauteur d’ouverture pour le positionnement de la pièce.

6. Ajuster la décompression:

² Adapter la décompression:

 Sélectionnez « non », « oui » ou « pliage à l’air » pour inclure l’ouverture de repliage dans la distance de décompression.

Ces étapes garantissent que le DELEM DA-53T simplifie la programmation des outils, améliorant ainsi la précision et l’efficacité de l’exploitation.

Matrice en U pour pliage à l’air et repliage

Le DELEM DA-53T simplifie la programmation des outils pour les configurations de matrice en U pour pliage à l’air et repliage grâce à des étapes détaillées :

1. Largeur: Saisissez la largeur de l’outil.

2. Hauteur: Indiquez la hauteur totale de l’outil. Notez que cette valeur est utilisée dans le calcul de la profondeur de pliage.

3. Rayon: Définissez le rayon des bords de l’ouverture en U.

4. Hauteur en U: Réglez la hauteur de l’ouverture en U dans la matrice.

5. Ouverture en U: Saisissez la largeur de l’ouverture en U dans la matrice.

6. Résistance: Réglez la force maximale admissible sur l’outil afin d’éviter tout dommage.

7. Largeur de pliage replié: Indiquez la largeur avant de la matrice pour le support du pliage de repliage.

8. Résistance au pliage replié: Définissez la force maximale admissible pendant les opérations de repliage.

En suivant ces étapes, le DELEM DA-53T garantit précision et simplicité dans la configuration des outils, optimisant à la fois le temps de réglage et les performances.

Conclusion

Le DELEM DA-53T simplifie considérablement la programmation des outils grâce à son interface intuitive et à ses mécanismes de mise à jour efficaces, simplifiant l’ensemble du flux de travail. En exploitant pleinement ces capacités, les opérateurs peuvent obtenir des améliorations notables tant en précision de la presse plieuse qu’en efficacité opérationnelle.

Pour maximiser les performances de votre système, nous recommandons d’effectuer régulièrement les mises à jour logicielles et d’exploiter pleinement l’ensemble des fonctions. Pour une assistance technique spécialisée ou pour en savoir plus sur l’optimisation des capacités de votre machine, notre équipe d’experts reste à votre disposition. Nous vous invitons également à consulter notre bibliothèque technique étendue pour obtenir des conseils supplémentaires sur l’amélioration de vos processus de production avec le système DELEM DA-53T.
